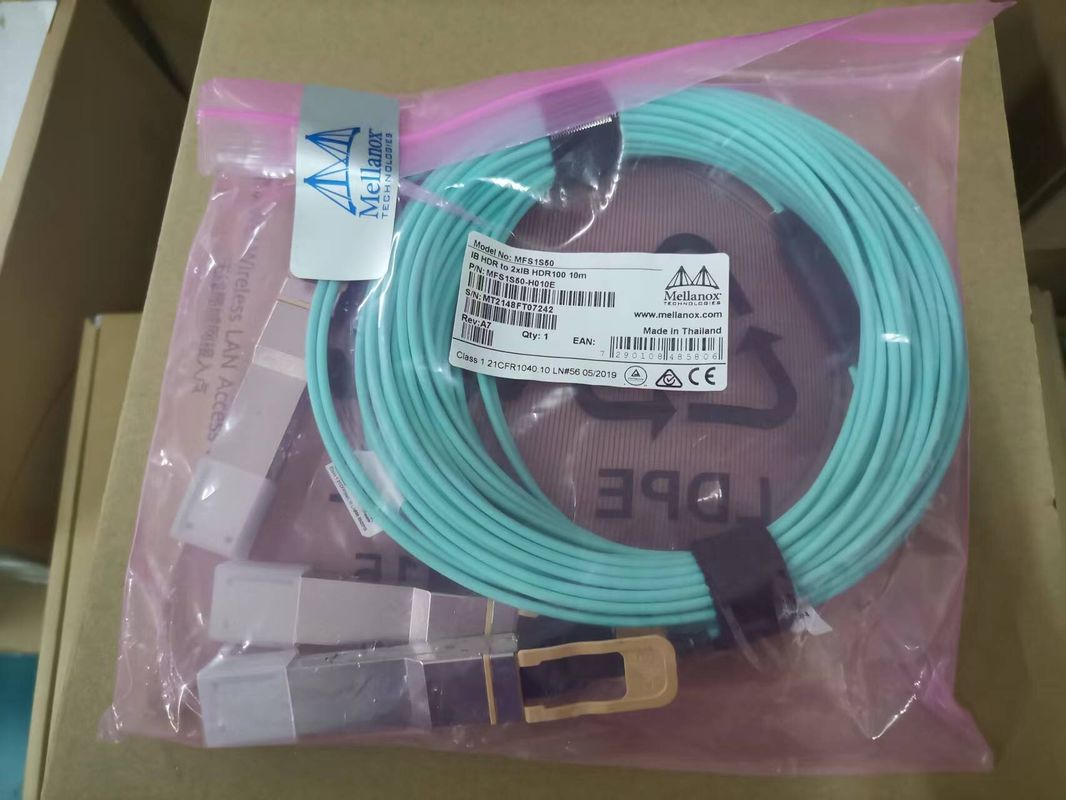

Διαχωριστής IB HDR MMF Mellanox AOC Cable MFS1S50-H020V (QSFP56 σε 2xQSFP56)
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFS1S50-H005E |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1PCS |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 7-10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram Xtransfer |
| Δυνατότητα προσφοράς: | 10000pcs/month |
|
Λεπτομερής ενημέρωση |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| HDR Systems: | Supports 200Gb InfiniBand | power supply: | 3.3V |
| I2C: | Yes | Cable color: | Aqua |
| Επισημαίνω: | HDR MMF Mellanox AOC,Καλώδιο θραυστών Mellanox AOC,MFS1S50-H005E |
||
Περιγραφή προϊόντων

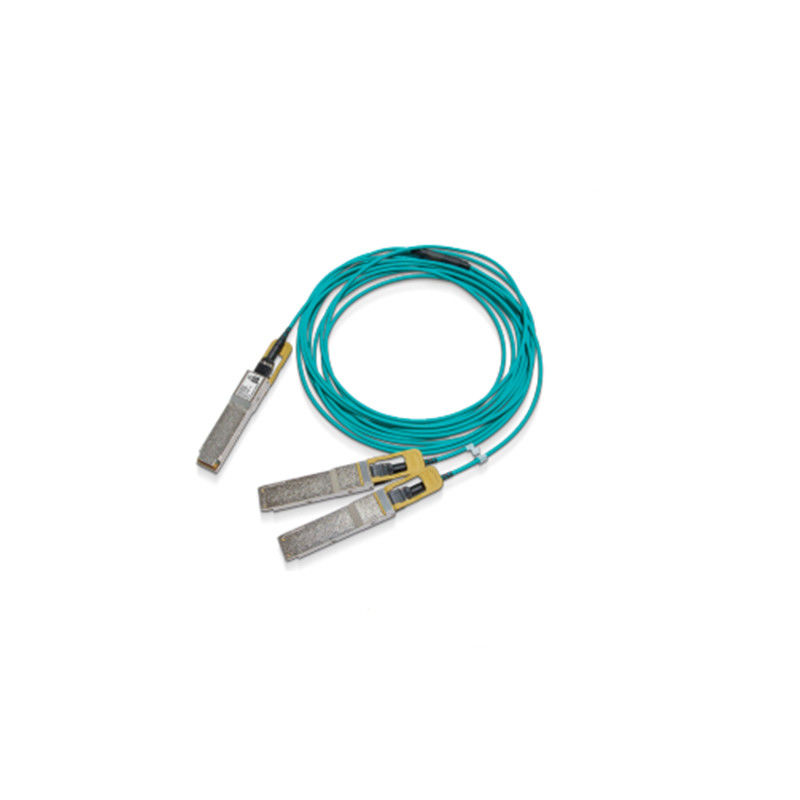

200Gb/s HDR σε 2x100Gb/s HDR100(QSFP56 σε 2xQSFP56) MMFActive Optical Splitter Cable

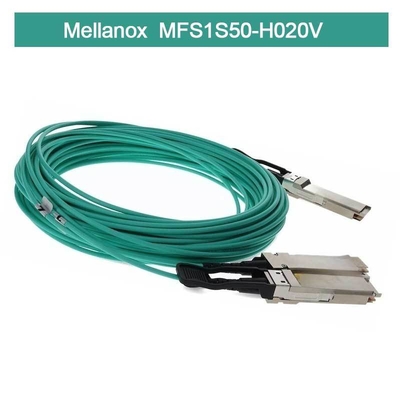

Το Mellanox® MFS1S50-H020V είναι ένα ενεργό οπτικό καλώδιο διαχωριστή (AOC) QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser), οικονομικό, 200Gb/s σε 2 x 100Gb/s, σχεδιασμένο για χρήση σε συστήματα 200Gb/s InfiniBand HDR (High Data Rate).
Το καλώδιο MFS1S50-H020V είναι συμβατό με το SFF-8665 για την λύση QSFP56 pluggable. Παρέχει συνδεσιμότητα μεταξύ μονάδων συστήματος με έναν σύνδεσμο 200Gb/s στη μία πλευρά και δύο ξεχωριστούς συνδέσμους 100Gb/s στην άλλη πλευρά, όπως ένας διακόπτης και δύο διακομιστές. Το καλώδιο συνδέει σήματα δεδομένων από καθένα από τα 4 ζεύγη MMF (Multi Mode Fiber) στο ένα άκρο QSFP56 στα διπλά ζεύγη κάθε άκρου QSFP56 multiport. Κάθε άκρο QSFP56 του καλωδίου περιλαμβάνει μια EEPROM που παρέχει πληροφορίες παρακολούθησης προϊόντος και κατάστασης, οι οποίες μπορούν να διαβαστούν από το σύστημα κεντρικού υπολογιστή.
Η αυστηρή δοκιμή παραγωγής εξασφαλίζει την καλύτερη εμπειρία εγκατάστασης, απόδοσης και ανθεκτικότητας.
Οι μοναδικές ποιοτικές λύσεις ενεργών καλωδίων οπτικών ινών της Mellanox παρέχουν συνδεσιμότητα εξοικονόμησης ενέργειας για διασυνδέσεις κέντρων δεδομένων. Επιτρέπουν μεγαλύτερο εύρος ζώνης θυρών, πυκνότητα και διαμόρφωση σε χαμηλό κόστος και μειωμένη απαίτηση ισχύος στα κέντρα δεδομένων.
Το NVIDIA® MFS1S50-H020V είναι ένα ενεργό οπτικό καλώδιο διαχωριστή (AOC) QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser), οικονομικό, 200Gb/s σε 2 x 100Gb/s, σχεδιασμένο για χρήση σε συστήματα 200Gb/s InfiniBand (IB) HDR (High Data Rate).
Το καλώδιο MFS1S50-H020V είναι συμβατό με το SFF-8665 για την λύση QSFP56 pluggable. Παρέχει συνδεσιμότητα μεταξύ μονάδων συστήματος με έναν σύνδεσμο 200Gb/s στη μία πλευρά και δύο ξεχωριστούς συνδέσμους 100Gb/s στην άλλη πλευρά, όπως ένας διακόπτης και δύο διακομιστές. Το καλώδιο συνδέει σήματα δεδομένων από καθένα από τα 4 ζεύγη MMF (Multi Mode Fiber) στο ένα άκρο QSFP56 στα διπλά ζεύγη κάθε άκρου QSFP56 multiport. Κάθε άκρο QSFP56 του καλωδίου περιλαμβάνει μια EEPROM που παρέχει πληροφορίες παρακολούθησης προϊόντος και κατάστασης, οι οποίες μπορούν να διαβαστούν από το σύστημα κεντρικού υπολογιστή. MFS1S50-H020V
Οι μοναδικές ποιοτικές λύσεις καλωδίων της NVIDIA παρέχουν συνδεσιμότητα εξοικονόμησης ενέργειας για διασυνδέσεις κέντρων δεδομένων. Επιτρέπει μεγαλύτερο εύρος ζώνης θυρών, πυκνότητα και διαμόρφωση σε χαμηλό κόστος και μειωμένη απαίτηση ισχύος στα κέντρα δεδομένων. MFS1S50-H020V
Η αυστηρή δοκιμή παραγωγής εξασφαλίζει την καλύτερη εμπειρία εγκατάστασης, απόδοσης και ανθεκτικότητας.
MFS1S50-H020V Πληροφορίες Παραγγελίας
|
Αριθμός Μέρους Παραγγελίας
|
Περιγραφή
|
|---|---|
| MFS1S50-H003V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 3m |
| MFS1S50-H005V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 5m |
| MFS1S50-H010V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 10m |
| MFS1S50-H015V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 15m |
| MFS1S50-H020V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 20m |
| MFS1S50-H030V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 30m |
Απόλυτες Μέγιστες Προδιαγραφές
Οι απόλυτες μέγιστες τιμές είναι αυτές πέρα από τις οποίες μπορεί να προκληθεί ζημιά στη συσκευή.
Η παρατεταμένη λειτουργία μεταξύ των λειτουργικών προδιαγραφών και των απόλυτων μέγιστων τιμών δεν προορίζεται και μπορεί να προκαλέσει μόνιμη υποβάθμιση της συσκευής.
Απόλυτες Μέγιστες Τιμές
|
Παράμετρος
|
Ελάχ.
|
Μέγ.
|
Μονάδες
|
|---|---|---|---|
| Τάση τροφοδοσίας | -0.3 | 3.6 | V |
| Τάση εισόδου δεδομένων | -0.3 | 3.465 | V |
| Τάση εισόδου ελέγχου | -0.3 | 4.0 | V |
| Όριο ζημιάς | 3.4 | --- | dBm |
Περιβαλλοντικές Προδιαγραφές
Αυτός ο πίνακας δείχνει τις περιβαλλοντικές προδιαγραφές για το προϊόν.
|
Παράμετρος
|
Ελάχ.
|
Μέγ.
|
Μονάδες
|
|---|---|---|---|
| Θερμοκρασία αποθήκευσης | -40 | 85 | °C |
Λειτουργικές Προδιαγραφές
Αυτή η ενότητα δείχνει το εύρος τιμών για κανονική λειτουργία. Το φιλτράρισμα τροφοδοσίας της πλακέτας κεντρικού υπολογιστή θα πρέπει να σχεδιαστεί όπως συνιστάται στις προδιαγραφές της Επιτροπής SFF.
|
Παράμετρος
|
Ελάχ.
|
Τυπ.
|
Μέγ.
|
Μονάδες
|
Σημειώσεις
|
|---|---|---|---|---|---|
| Τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V | --- |
| Κατανάλωση ισχύος 200Gb/s | --- | 4.5 | 5.0 | W | --- |
| Κατανάλωση ισχύος 100Gb/s | --- | 3.0 | 3.5 | W | --- |
| Ανοχή θορύβου τροφοδοσίας (10Hz – 10MHz) | 66 | --- | --- | mVpp | --- |
| Θερμοκρασία περιβλήματος λειτουργίας | 0 | --- | 70 | °C | --- |
| Σχετική υγρασία λειτουργίας | 5 | --- | 85 | % | --- |
Ηλεκτρικές Προδιαγραφές
|
Παράμετρος (ανά λωρίδα)
|
Ελάχ.
|
Τυπ.
|
Μέγ.
|
Μονάδες
|
|---|---|---|---|---|
| Ρυθμός σηματοδότησης | -100 ppm | 53.125 | +100 ppm | GBd |
| Διαφορική ταλάντωση εισόδου δεδομένων στο TP1a | TBD | --- | 900 | mVpp |
| Διαφορική ταλάντωση εξόδου δεδομένων στο TP4 | --- | --- | 900 | mVpp |
| Near-end ESMW | 0.265 | --- | --- | UI |
| Ύψος ματιού εξόδου κοντά στο άκρο | 70 | --- | --- | mVpp |
| Χρόνος μετάβασης εξόδου, 20% έως 80% | 9.5 | --- | --- | ps |
Σημειώσεις:
- Υποστηρίζονται πολλαπλά πεδία ρολογιού μόνο στην πλευρά γραμμής Rx. Η πλευρά κεντρικού υπολογιστή Rx υποστηρίζει μόνο ένα πεδίο ρολογιού.
- Το κλείδωμα QSFP Tx CDR μπορεί να συμβεί μόνο εάν η λωρίδα Tx 4 μεταδίδει δεδομένα.
Ηλεκτροστατική εκκένωση (ESD)
Αυτό το προϊόν είναι συμβατό με τα επίπεδα ESD σε τυπικά περιβάλλοντα λειτουργίας κέντρων δεδομένων και πιστοποιείται σύμφωνα με τα πρότυπα που αναφέρονται στην ενότητα Κανονιστική Συμμόρφωση. Το προϊόν αποστέλλεται με προστατευτικά καπάκια σε όλους τους συνδέσμους για την προστασία του κατά την αποστολή. Στον κανονικό χειρισμό και τη λειτουργία καλωδίων υψηλής ταχύτητας και οπτικών πομποδεκτών, το ESD αποτελεί ανησυχία κατά την εισαγωγή στο κλουβί QSFP του διακομιστή/διακόπτη. Ως εκ τούτου, πρέπει να τηρούνται οι τυπικές προφυλάξεις χειρισμού ESD. Αυτές περιλαμβάνουν τη χρήση γειωμένων ιμάντων καρπού/παπουτσιών και δαπέδου ESD όπου ένα καλώδιο/πομποδέκτης εξάγεται/εισάγεται. Οι ηλεκτροστατικές εκκενώσεις στο εξωτερικό του πλαισίου του εξοπλισμού κεντρικού υπολογιστή μετά την εγκατάσταση υπόκεινται στις απαιτήσεις ESD επιπέδου συστήματος.
Χειρισμός και Καθαρισμός
Ο πομποδέκτης μπορεί να υποστεί ζημιά από την έκθεση σε ρεύματα υπερτάσεων και υπερτάσεων. Προσέξτε να περιορίσετε την έκθεση στις συνθήκες που ορίζονται στις Απόλυτες Μέγιστες Τιμές. Τηρείτε τις κανονικές προφυλάξεις χειρισμού για συσκευές ευαίσθητες στην ηλεκτροστατική εκκένωση. Ο πομποδέκτης αποστέλλεται με καπάκια σκόνης τόσο στη θύρα ρεύματος όσο και στην οπτική θύρα. Το καπάκι στη θύρα οπτικών θα πρέπει πάντα να είναι στη θέση του όταν δεν είναι συνδεδεμένο καλώδιο οπτικών ινών. Ο οπτικός σύνδεσμος έχει μια εσοχή επιφάνειας σύνδεσης που εκτίθεται όποτε δεν έχει καλώδιο ούτε καπάκι.
Πριν από την εισαγωγή του καλωδίου οπτικών ινών, καθαρίστε τον σύνδεσμο του καλωδίου για να αποτρέψετε τη μόλυνση από αυτό. Το καπάκι σκόνης διασφαλίζει ότι τα οπτικά παραμένουν καθαρά και δεν πρέπει να απαιτείται επιπλέον καθαρισμός. Σε περίπτωση μόλυνσης, θα πρέπει να χρησιμοποιηθούν τυπικά εργαλεία και μέθοδοι καθαρισμού. Δεν πρέπει να εφαρμόζονται υγρά.
Πάροχος πλήρους στοίβας λύσεων. Παρέχουμε μια ενιαία εξυπηρέτηση για δικτύωση. Από υλικό (διακόπτες, NIC, διασυνδέσεις) έως λογισμικό (OS, διαχείριση, υλικολογισμικό) και υποστήριξη, το ευρύ χαρτοφυλάκιό μας θα καλύψει τις ανάγκες σας σε δικτύωση. Πέρα από το δίκτυο, το οικοσύστημά μας διασφαλίζει τη συμβατότητα με άλλα προϊόντα NVIDIA, καθώς και προσφορές από βασικούς συνεργάτες και OEM.
Απαλλαγή + Απόδοση για διακομιστή και αποθήκευση. Είτε επιταχύνοντας εφαρμογές με InfiniBand ή RoCE, είτε απομονώνοντας βασικούς φόρτους εργασίας μέσω DPU, οι προσφορές μας που ορίζονται από λογισμικό, επιταχύνονται από υλικό, σας επιτρέπουν να αφιερώσετε τους πόρους υπολογιστών και αποθήκευσης σε εφαρμογές, όχι στη διαχείριση δικτύου.
Διαλειτουργικότητα
Για διαμορφώσεις που έχουν δοκιμαστεί με τα AOC, ανατρέξτε στην αναφορά προσόντων προϊόντος επιπέδου συστήματος (SLP).
Επιλογή ρυθμού
Το AOC υποστηρίζει την επιλογή ρυθμού, η οποία ελέγχεται με εγγραφή στους καταχωρητές 0x57-0x58. Δύο bit εκχωρούνται για κάθε λωρίδα δέκτη στο byte 0x57 (87dec, Rxn_Rate_Select) και δύο bit για κάθε λωρίδα πομπού στο byte 0x58 (88dec, Txn_Rate_Select) για να καθορίσουν έως και τέσσερις ρυθμούς bit, όπως ορίζεται στο SFF-8636 Rev 2.9.2 Πίνακας 6-5 XN_RATE_SELECT ENCODINGS. Και οι τέσσερις λωρίδες απαιτείται να έχουν την ίδια τιμή επιλογής ρυθμού.
Ο παρακάτω πίνακας καθορίζει τον ρυθμό για κάθε ρύθμιση επιλογής ρυθμού.
Κωδικοποιήσεις επιλογής ρυθμού
|
Τιμή επιλογής ρυθμού
|
Ρυθμός λειτουργίας (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Μηχανικές Προδιαγραφές
|
Παράμετρος |
Τιμή | Μονάδες | |
|---|---|---|---|
| Διάμετρος | 3 +/-0.2 | mm | |
| Ελάχιστη ακτίνα κάμψης | 30 | mm | |
| Ανοχή μήκους | μήκος < 5 m | +300 /-0 | mm |
| 5 m ≤ μήκος < 50 m | +500 / -0 | ||
| 50 m ≤ μήκος | +1000 /-0 | ||
| Χρώμα καλωδίου | Aqua | --- | |
