Καλώδια MFS1S50-H010V 200Gb/S VPI HDR & ETH Infiniband Mellanox AOC
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFS1S50-H010V |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram Xtransfer |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | απόθεμα | Εξουσιοδότηση: | 1 έτος |
|---|---|---|---|
| όρος: | νέος και αρχικός | Τεχνολογία: | InfiniBand |
| ποσοστό στοιχείων: | Μέχρι 200Gb/s | Τύπος συνδετήρων: | QSFP56 |
| Θραύστης: | Ναι | Παροχή ηλεκτρικού ρεύματος: | 3.3V |
| Διασκεδασμός δύναμης: | 4.35W | υποχωρητικός: | RoHS |
| Επισημαίνω: | VPI HDR Mellanox AOC,HDR ETH Mellanox AOC,Καλώδια VPI mellanox infiniband |
||
Περιγραφή προϊόντων

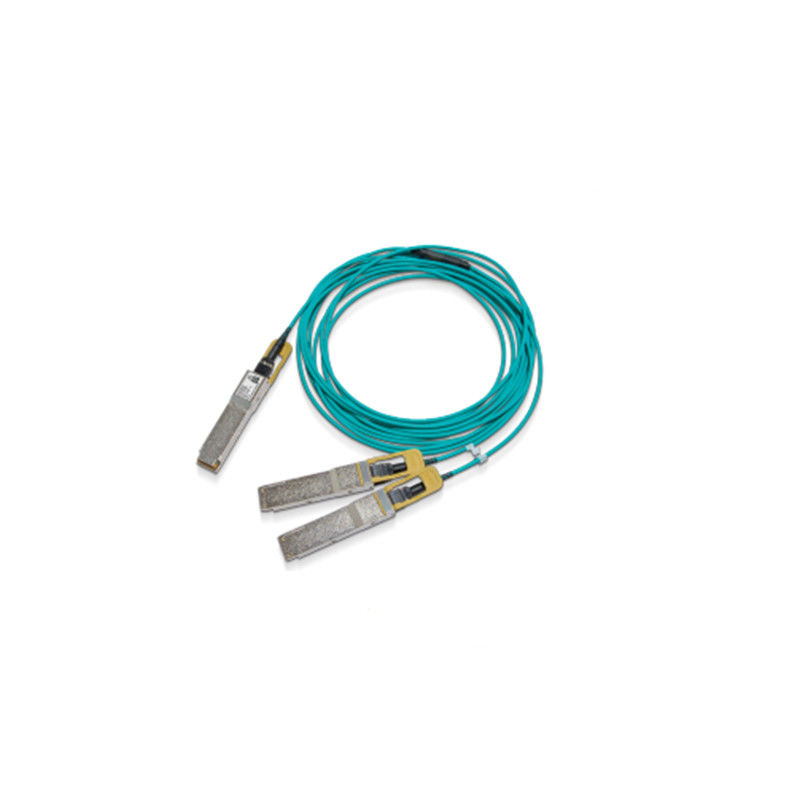

200Gb/s HDR σε 2x100Gb/s HDR100(QSFP56 σε 2xQSFP56) MMFActive Optical Splitter Cable
Το Mellanox® MFS1S50-HxxxE είναι ένα οικονομικό καλώδιο οπτικού διαχωριστή 200Gb/s σε 2 x 100Gb/s (AOC) που βασίζεται σε VCSEL (Vertical Cavity Surface-Emitting Laser) QSFP56, σχεδιασμένο για χρήση σε συστήματα 200Gb/s InfiniBand HDR (High Data Rate).
Το καλώδιο MFS1S50-HxxxE συμμορφώνεται με το SFF-8665 για την λύση QSFP56. Παρέχει συνδεσιμότητα μεταξύ μονάδων συστήματος με έναν σύνδεσμο 200Gb/s στη μία πλευρά και δύο ξεχωριστούς συνδέσμους 100Gb/s στην άλλη πλευρά, όπως ένας διακόπτης και δύο διακομιστές. Το καλώδιο συνδέει σήματα δεδομένων από κάθε ένα από τα 4 ζεύγη MMF (Multi Mode Fiber) στην μονή άκρη QSFP56 με το διπλό ζεύγος κάθε άκρου QSFP56 πολλαπλών θυρών. Κάθε άκρο QSFP56 του καλωδίου περιλαμβάνει μια EEPROM που παρέχει πληροφορίες παρακολούθησης προϊόντος και κατάστασης, οι οποίες μπορούν να διαβαστούν από το σύστημα κεντρικού υπολογιστή.
Η αυστηρή δοκιμή παραγωγής εξασφαλίζει την καλύτερη εμπειρία εγκατάστασης, απόδοσης και ανθεκτικότητας.
Οι μοναδικές λύσεις ενεργών οπτικών καλωδίων ποιότητας της Mellanox’s παρέχουν ενεργειακά αποδοτική συνδεσιμότητα για διασυνδέσεις κέντρων δεδομένων. Επιτρέπουν υψηλότερο εύρος ζώνης θυρών, πυκνότητα και διαμορφωσιμότητα σε χαμηλό κόστος και μειωμένη απαίτηση ισχύος στα κέντρα δεδομένων.
Το NVIDIA® MFS1S50 είναι ένα οικονομικό καλώδιο οπτικού διαχωριστή 200Gb/s σε 2 x 100Gb/s (AOC) που βασίζεται σε VCSEL (Vertical Cavity Surface-Emitting Laser) QSFP56, σχεδιασμένο για χρήση σε συστήματα 200Gb/s InfiniBand (IB) HDR (High Data Rate).
Το καλώδιο MFS1S50 συμμορφώνεται με το SFF-8665 για την λύση QSFP56. Παρέχει συνδεσιμότητα μεταξύ μονάδων συστήματος με έναν σύνδεσμο 200Gb/s στη μία πλευρά και δύο ξεχωριστούς συνδέσμους 100Gb/s στην άλλη πλευρά, όπως ένας διακόπτης και δύο διακομιστές. Το καλώδιο συνδέει σήματα δεδομένων από κάθε ένα από τα 4 ζεύγη MMF (Multi Mode Fiber) στην μονή άκρη QSFP56 με το διπλό ζεύγος κάθε άκρου QSFP56 πολλαπλών θυρών. Κάθε άκρο QSFP56 του καλωδίου περιλαμβάνει μια EEPROM που παρέχει πληροφορίες παρακολούθησης προϊόντος και κατάστασης, οι οποίες μπορούν να διαβαστούν από το σύστημα κεντρικού υπολογιστή.
Οι μοναδικές λύσεις καλωδίων ποιότητας της NVIDIA παρέχουν ενεργειακά αποδοτική συνδεσιμότητα για διασυνδέσεις κέντρων δεδομένων. Επιτρέπει υψηλότερο εύρος ζώνης θυρών, πυκνότητα και διαμορφωσιμότητα σε χαμηλό κόστος και μειωμένη απαίτηση ισχύος στα κέντρα δεδομένων.
Η αυστηρή δοκιμή παραγωγής εξασφαλίζει την καλύτερη εμπειρία εγκατάστασης, απόδοσης και ανθεκτικότητας.
Πληροφορίες Παραγγελίας
|
Αριθμός Μέρους Παραγγελίας
|
Περιγραφή
|
|---|---|
| MFS1S50-H003V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 3m |
| MFS1S50-H005V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 5m |
| MFS1S50-H010V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 10m |
| MFS1S50-H015V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 15m |
| MFS1S50-H020V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 20m |
| MFS1S50-H030V | Ενεργό οπτικό καλώδιο NVIDIA, 200Gb/s σε 2x100Gb/s IB HDR, QSFP56 σε 2xQSFP56, 30m |
Απόλυτες Μέγιστες Προδιαγραφές
Οι απόλυτες μέγιστες τιμές είναι αυτές πέρα από τις οποίες μπορεί να προκληθεί ζημιά στη συσκευή.
Η παρατεταμένη λειτουργία μεταξύ των προδιαγραφών λειτουργίας και των απόλυτων μέγιστων τιμών δεν προορίζεται και μπορεί να προκαλέσει μόνιμη υποβάθμιση της συσκευής.
Απόλυτες Μέγιστες Τιμές
|
Παράμετρος
|
Ελάχ.
|
Μέγ.
|
Μονάδες
|
|---|---|---|---|
| Τάση τροφοδοσίας | -0.3 | 3.6 | V |
| Τάση εισόδου δεδομένων | -0.3 | 3.465 | V |
| Τάση εισόδου ελέγχου | -0.3 | 4.0 | V |
| Κατώφλι ζημιάς | 3.4 | --- | dBm |
Περιβαλλοντικές Προδιαγραφές
Αυτός ο πίνακας δείχνει τις περιβαλλοντικές προδιαγραφές για το προϊόν.
|
Παράμετρος
|
Ελάχ.
|
Μέγ.
|
Μονάδες
|
|---|---|---|---|
| Θερμοκρασία αποθήκευσης | -40 | 85 | °C |
Λειτουργικές Προδιαγραφές
Αυτή η ενότητα δείχνει το εύρος τιμών για κανονική λειτουργία. Η φίλτραση τροφοδοσίας της πλακέτας κεντρικού υπολογιστή θα πρέπει να σχεδιαστεί όπως συνιστάται στην προδιαγραφή της Επιτροπής SFF.
|
Παράμετρος
|
Ελάχ.
|
Τυπ.
|
Μέγ.
|
Μονάδες
|
Σημειώσεις
|
|---|---|---|---|---|---|
| Τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V | --- |
| Κατανάλωση ισχύος άκρου 200Gb/s | --- | 4.5 | 5.0 | W | --- |
| Κατανάλωση ισχύος άκρου 100Gb/s | --- | 3.0 | 3.5 | W | --- |
| Ανοχή θορύβου τροφοδοσίας (10Hz – 10MHz) | 66 | --- | --- | mVpp | --- |
| Θερμοκρασία περιβλήματος λειτουργίας | 0 | --- | 70 | °C | --- |
| Σχετική υγρασία λειτουργίας | 5 | --- | 85 | % | --- |
Ηλεκτρικές Προδιαγραφές
|
Παράμετρος (ανά λωρίδα)
|
Ελάχ.
|
Τυπ.
|
Μέγ.
|
Μονάδες
|
|---|---|---|---|---|
| Ρυθμός σηματοδότησης | -100 ppm | 53.125 | +100 ppm | GBd |
| Διαφορική ταλάντωση εισόδου δεδομένων στο TP1a | TBD | --- | 900 | mVpp |
| Διαφορική ταλάντωση εξόδου δεδομένων στο TP4 | --- | --- | 900 | mVpp |
| Near-end ESMW | 0.265 | --- | --- | UI |
| Ύψος ματιού εξόδου κοντά στο άκρο | 70 | --- | --- | mVpp |
| Χρόνος μετάβασης εξόδου, 20% έως 80% | 9.5 | --- | --- | ps |
Σημειώσεις:
- Υποστηρίζονται πολλαπλά πεδία ρολογιού μόνο στην πλευρά γραμμής Rx. Η πλευρά κεντρικού υπολογιστή Rx υποστηρίζει μόνο ένα πεδίο ρολογιού.
- Το κλείδωμα QSFP Tx CDR μπορεί να συμβεί μόνο εάν η λωρίδα Tx 4 μεταδίδει δεδομένα.
Ηλεκτροστατική εκκένωση (ESD)
Αυτό το προϊόν είναι συμβατό με τα επίπεδα ESD σε τυπικά περιβάλλοντα λειτουργίας κέντρων δεδομένων και πιστοποιείται σύμφωνα με τα πρότυπα που αναφέρονται στην ενότητα Κανονιστική Συμμόρφωση. Το προϊόν αποστέλλεται με προστατευτικά καπάκια σε όλους τους συνδέσμους για την προστασία του κατά την αποστολή. Στον κανονικό χειρισμό και λειτουργία καλωδίων υψηλής ταχύτητας και οπτικών πομποδεκτών, το ESD αποτελεί ανησυχία κατά την εισαγωγή στο κλουβί QSFP του διακομιστή/διακόπτη. Επομένως, πρέπει να τηρούνται οι τυπικές προφυλάξεις χειρισμού ESD. Αυτές περιλαμβάνουν τη χρήση γειωμένων ιμάντων καρπού/παπουτσιών και δαπέδου ESD όπου ένα καλώδιο/πομποδέκτης εξάγεται/εισάγεται. Οι ηλεκτροστατικές εκκενώσεις στο εξωτερικό του πλαισίου του εξοπλισμού κεντρικού υπολογιστή μετά την εγκατάσταση υπόκεινται σε απαιτήσεις ESD επιπέδου συστήματος.
Χειρισμός και Καθαρισμός
Ο πομποδέκτης μπορεί να υποστεί ζημιά από την έκθεση σε ρεύματα υπερτάσεων και υπερτάσεων. Προσέξτε να περιορίσετε την έκθεση στις συνθήκες που ορίζονται στις Απόλυτες Μέγιστες Τιμές. Τηρείτε τις κανονικές προφυλάξεις χειρισμού για συσκευές ευαίσθητες στην ηλεκτροστατική εκκένωση. Ο πομποδέκτης αποστέλλεται με καπάκια σκόνης τόσο στη θύρα ρεύματος όσο και στην οπτική θύρα. Το καπάκι στην οπτική θύρα θα πρέπει πάντα να είναι στη θέση του όταν δεν υπάρχει συνδεδεμένο καλώδιο οπτικών ινών. Ο οπτικός σύνδεσμος έχει μια εσοχή επιφάνειας σύνδεσης που εκτίθεται όποτε δεν έχει καλώδιο ούτε καπάκι.
Πριν από την εισαγωγή του καλωδίου οπτικών ινών, καθαρίστε τον σύνδεσμο του καλωδίου για να αποτρέψετε τη μόλυνση από αυτόν. Το καπάκι σκόνης διασφαλίζει ότι τα οπτικά παραμένουν καθαρά και δεν πρέπει να απαιτείται επιπλέον καθαρισμός. Σε περίπτωση μόλυνσης, θα πρέπει να χρησιμοποιηθούν τυπικά εργαλεία και μέθοδοι καθαρισμού. Δεν πρέπει να εφαρμόζονται υγρά.
Διαλειτουργικότητα
Για διαμορφώσεις που έχουν δοκιμαστεί με τα AOC, ανατρέξτε στην αναφορά προσόντων προϊόντος επιπέδου συστήματος (SLP).
Επιλογή ρυθμού
Το AOC υποστηρίζει την επιλογή ρυθμού, η οποία ελέγχεται με εγγραφή στους καταχωρητές 0x57-0x58. Δύο bit έχουν εκχωρηθεί για κάθε λωρίδα δέκτη στο byte 0x57 (87dec, Rxn_Rate_Select) και δύο bit για κάθε λωρίδα πομπού στο byte 0x58 (88dec, Txn_Rate_Select) για να καθορίσουν έως και τέσσερις ρυθμούς bit, όπως ορίζεται στο SFF-8636 Rev 2.9.2 Πίνακας 6-5 XN_RATE_SELECT ENCODINGS. Και οι τέσσερις λωρίδες απαιτείται να έχουν την ίδια τιμή επιλογής ρυθμού.
Ο παρακάτω πίνακας καθορίζει τον ρυθμό για κάθε ρύθμιση επιλογής ρυθμού.
Κωδικοποιήσεις επιλογής ρυθμού
|
Τιμή επιλογής ρυθμού
|
Ρυθμός λειτουργίας (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Μηχανικές Προδιαγραφές
|
Παράμετρος |
Τιμή | Μονάδες | |
|---|---|---|---|
| Διάμετρος | 3 +/-0.2 | mm | |
| Ελάχιστη ακτίνα κάμψης | 30 | mm | |
| Ανοχή μήκους | μήκος < 5 m | +300 /-0 | mm |
| 5 m ≤ μήκος < 50 m | +500 / -0 | ||
| 50 m ≤ μήκος | +1000 /-0 | ||
| Χρώμα καλωδίου | Aqua | --- | |
Πλεονεκτήματα
Το λεπτό καλώδιο οπτικών ινών επιτρέπει τη μέγιστη ψύξη ροής αέρα
Το μικρό βάρος επιτρέπει πυκνές διαδρομές ινών με ελάχιστη υποστήριξη
Δεν υπάρχουν οπτικοί σύνδεσμοι MPO αυξάνουν την αξιοπιστία και μειώνουν τη συντήρηση
Σχεδιασμένο και κατασκευασμένο από την LinkX Optics
100 τοις εκατό δοκιμασμένο στο εργοστάσιο σε συστήματα ζωντανής μεταγωγής και βασισμένα σε GPU
Σχεδιασμένο για να ξεπεράσει τα βιομηχανικά πρότυπα BER IEEE για αξιόπιστη λειτουργία υπό σκληρές συνθήκες λειτουργίας
Διασυνδέσεις υψηλής ταχύτητας
Η πρόσφατη ταχεία ανάπτυξη στην κυκλοφορία δεδομένων κέντρων δεδομένων και cloud computing έχει οδηγήσει σε τεράστιες αυξήσεις στην κυκλοφορία μηχανής προς μηχανή λόγω της ταχείας υιοθέτησης της εικονικοποίησης διακομιστών, των δικτύων που καθορίζονται από λογισμικό (SDN) και του υπολογισμού στο cloud. Τώρα προσθέστε τις τεράστιες απαιτήσεις εύρους ζώνης για τη δικτύωση terabytes δεδομένων για την εκπαίδευση συστημάτων μηχανικής μάθησης (ML) GPU-based Artificial Intelligence (AI).
