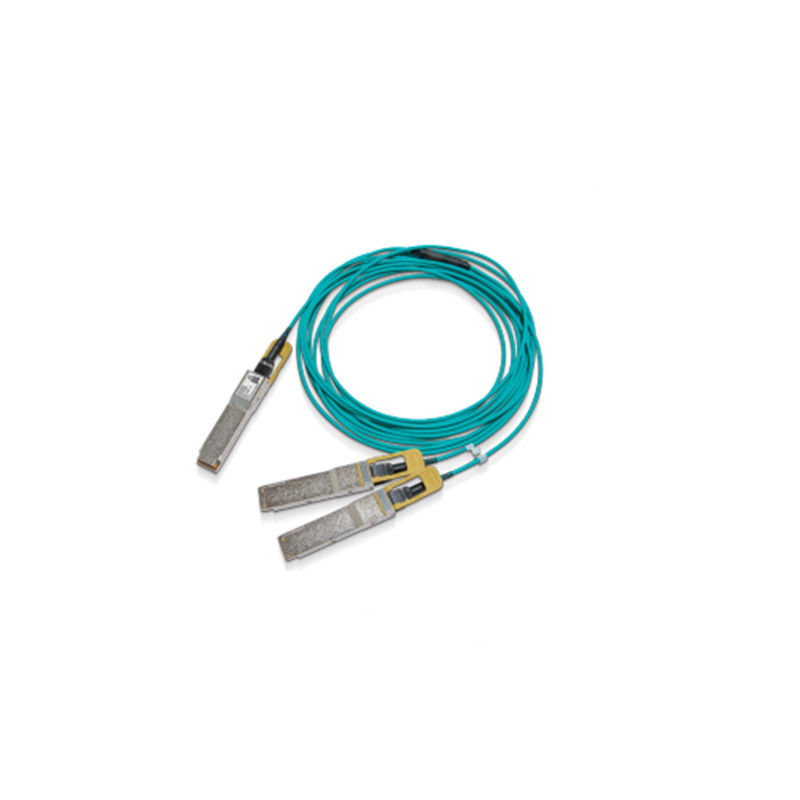

200Gb/s HDR στο οπτικό καλώδιο θραυστών 2x100Gb/s HDR100 (QSFP56 σε 2xQSFP56) MMFActive

Το Mellanox® MFS1S50-HxxxE είναι ένα QSFP56 VCSEL-που βασίζεται (κάθετο επιφάνεια-εκπέμποντας λέιζερ κοιλοτήτων), οικονομικώς αποδοτικό 200Gb/s 2 στο ενεργό οπτικό καλώδιο θραυστών Χ 100Gb/s (AOC) που σχεδιάζεται για τη χρήση στα συστήματα 200Gb/s InfiniBand HDR (υψηλό ποσοστό στοιχείων).

Το καλώδιο MFS1S50-HxxxE είναι υποχωρητικό με sff-8665 για τη pluggable λύση QSFP56. Παρέχει τη συνδετικότητα μεταξύ μονάδων συστημάτων με έναν συνδετήρα 200Gb/s σε μια πλευρά και δύο χωριστών συνδετήρων 100Gb/s από την άλλη πλευρά, όπως διακόπτης και δύο κεντρικοί υπολογιστές. Το καλώδιο συνδέει τα σήματα στοιχείων από κάθε ένα από τα 4 ζευγάρια MMF (πολυ ίνα τρόπου) στο ενιαίο τέλος QSFP56 με το διπλό ζευγάρι κάθε μια από τις άκρες QSFP56 multiport. Κάθε τέλος QSFP56 του καλωδίου περιλαμβάνει ένα EEPROM παρέχοντας το προϊόν και τις πληροφορίες ελέγχου θέσης, τα οποία μπορούν να διαβαστούν από το σύστημα οικοδεσποτών.

Η αυστηρή δοκιμή παραγωγής εξασφαλίζει την καλύτερες εμπειρία, την απόδοση και τη διάρκεια εγκαταστάσεων έξω--ο-κιβωτίων.

Οι μοναδικές λύσεις καλωδίων ποιοτικών ενεργές ινών του Mellanox παρέχουν ότι η δύναμη-αποδοτική συνδετικότητα για το κέντρο δεδομένων διασυνδέει. Επιτρέπουν το υψηλότερο εύρος ζώνης λιμένων, την πυκνότητα και configurability με χαμηλότερο κόστος, και τη μειωμένη απαίτηση δύναμης στα κέντρα δεδομένων.

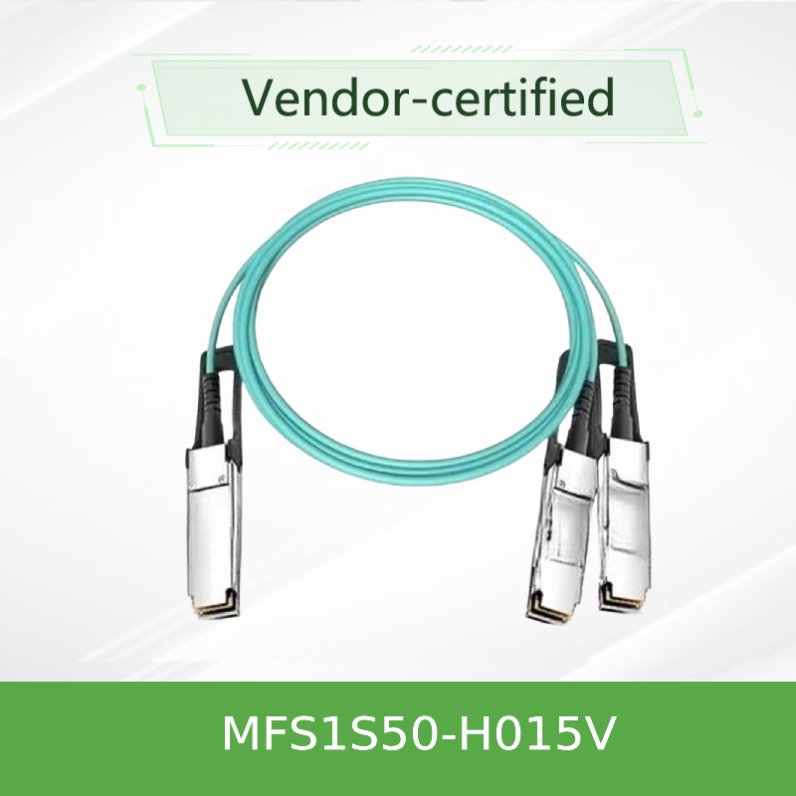

NVIDIA® MFS1S50 είναι ένα QSFP56 VCSEL-που βασίζεται (κάθετο επιφάνεια-εκπέμποντας λέιζερ κοιλοτήτων), οικονομικώς αποδοτικό 200Gb/s 2 στο ενεργό οπτικό καλώδιο θραυστών Χ 100Gb/s (AOC) που σχεδιάζεται για τη χρήση στα συστήματα 200Gb/s InfiniBand (IB) HDR (υψηλό ποσοστό στοιχείων).

Το καλώδιο MFS1S50 είναι υποχωρητικό με sff-8665 για τη pluggable λύση QSFP56. Παρέχει τη συνδετικότητα μεταξύ μονάδων συστημάτων με έναν συνδετήρα 200Gb/s σε μια πλευρά και δύο χωριστών συνδετήρων 100Gb/s από την άλλη πλευρά, όπως διακόπτης και δύο κεντρικοί υπολογιστές. Το καλώδιο συνδέει τα σήματα στοιχείων από κάθε ένα από τα 4 ζευγάρια MMF (πολυ ίνα τρόπου) στο ενιαίο τέλος QSFP56 με το διπλό ζευγάρι κάθε μια από τις άκρες QSFP56 multiport. Κάθε τέλος QSFP56 του καλωδίου περιλαμβάνει ένα EEPROM παρέχοντας το προϊόν και τις πληροφορίες ελέγχου θέσης, τα οποία μπορούν να διαβαστούν από το σύστημα οικοδεσποτών.

Οι λύσεις μοναδικός-ποιοτικών καλωδίων NVIDIA παρέχουν ότι η δύναμη-αποδοτική συνδετικότητα για το κέντρο δεδομένων διασυνδέει. Επιτρέπει το υψηλότερο εύρος ζώνης λιμένων, την πυκνότητα και configurability με χαμηλότερο κόστος, και τη μειωμένη απαίτηση δύναμης στα κέντρα δεδομένων.

Η αυστηρή δοκιμή παραγωγής εξασφαλίζει την καλύτερες εμπειρία, την απόδοση και τη διάρκεια εγκαταστάσεων έξω--ο-κιβωτίων.

Διαταγή των πληροφοριών

Απόλυτες μέγιστες προδιαγραφές

Οι απόλυτες μέγιστες εκτιμήσεις είναι εκείνες πέρα από τις οποίες η ζημία στη συσκευή μπορεί να εμφανιστεί.

Η παρατεταμένη λειτουργία μεταξύ των λειτουργικών προδιαγραφών και των απόλυτων μέγιστων εκτιμήσεων δεν προορίζεται και μπορεί να προκαλέσει τη μόνιμη υποβάθμιση συσκευών.

Απόλυτες μέγιστες εκτιμήσεις

Περιβαλλοντικές προδιαγραφές

Αυτός ο πίνακας παρουσιάζει περιβαλλοντικές προδιαγραφές για το προϊόν.

Λειτουργικές προδιαγραφές

Αυτό το τμήμα παρουσιάζει τη σειρά των τιμών για την κανονική λειτουργία. Το φιλτράρισμα παροχής ηλεκτρικού ρεύματος πινάκων οικοδεσποτών πρέπει να σχεδιαστεί όπως συστήνεται στην προδιαγραφή Επιτροπής SFF.

Ηλεκτρικές προδιαγραφές

Σημειώσεις:

• Οι πολλαπλές περιοχές ρολογιών υποστηρίζονται μόνο σε γραμμή-δευτερεύον Rx. Ο οικοδεσπότης δευτερεύον Rx υποστηρίζει μια ενιαία περιοχή ρολογιών μόνο.
• Η κλειδαριά QSFP Tx CDR μπορεί μόνο να εμφανιστεί εάν η πάροδος 4 Tx διαβιβάζει τα στοιχεία.

Ηλεκτροστατική απαλλαγή (ESD)

Αυτό το προϊόν είναι συμβατό με τα επίπεδα ESD στα χαρακτηριστικά λειτουργικά περιβάλλοντα κέντρων δεδομένων και επικυρωμένος σύμφωνα με τα πρότυπα που απαριθμούνται στο ρυθμιστικό τμήμα συμμόρφωσης. Το προϊόν στέλνεται με τα προστατευτικά καλύμματα σε όλους τους συνδετήρες για να το προστατεύσει κατά τη διάρκεια της ναυτιλίας. Στον κανονικούς χειρισμό και λειτουργία των μεγάλων καλωδίων και των οπτικών πομποδεκτών, το ESD είναι ανησυχίας κατά τη διάρκεια της εισαγωγής κλουβί QSFP του κεντρικού υπολογιστή/του διακόπτη. Ως εκ τούτου, οι τυποποιημένες διαχειριζόμενες προφυλάξεις ESD πρέπει να παρατηρηθούν. Αυτοί περιλαμβάνουν τη χρήση των στηριγμένων λουριών καρπών/παπουτσιών και του πατώματος ESD οπουδήποτε ένα καλώδιο/ένας πομποδέκτης εξάγεται/παρεμβάλλεται. Οι ηλεκτροστατικές απαλλαγές στο εξωτερικό των πλαισίων εξοπλισμού οικοδεσποτών μετά από την εγκατάσταση υπόκεινται στις απαιτήσεις επιπέδων ESD συστημάτων.

Χειρισμός και καθαρισμός

Ο πομποδέκτης μπορεί να βλαφθεί από την έκθεση στα τρέχοντα κύματα και πέρα από τα γεγονότα τάσης. Πάρτε την προσοχή για να περιορίσετε την έκθεση στους όρους που καθορίζονται στις απόλυτες μέγιστες εκτιμήσεις. Παρατηρήστε τις κανονικές διαχειριζόμενες προφυλάξεις για τις ηλεκτροστατικές απαλλαγή-ευαίσθητες συσκευές. Ο πομποδέκτης στέλνεται με τα καλύμματα σκόνης και στον ηλεκτρικό και οπτικό λιμένα. Η ΚΑΠ στον οπτικό λιμένα πρέπει πάντα να είναι σε ισχύ πότε δεν υπάρχει καμία ίνα καλωδιακή. Ο οπτικός συνδετήρας έχει μια τοποθετημένη επιφάνεια συνδετήρων που εκτίθεται όποτε δεν έχει καμία καλώδιο ούτε ΚΑΠ.

Πριν από την εισαγωγή του καλωδίου ινών, καθαρίστε το συνδετήρα καλωδίων για να αποτρέψετε τη μόλυνση από το. Η ΚΑΠ σκόνης εξασφαλίζει ότι η οπτική παραμένει καθαρή και κανένας πρόσθετος καθαρισμός δεν πρέπει να απαιτηθεί. Σε περίπτωση μόλυνσης, τα τυποποιημένα καθαρίζοντας εργαλεία και οι μέθοδοι πρέπει να χρησιμοποιηθούν. Τα υγρά δεν πρέπει να εφαρμοστούν.

Διαλειτουργικότητα

Για τις διαμορφώσεις που εξετάζονται με AOCs παρακαλώ αναφερθείτε στην έκθεση προσόντων προϊόντων επιπέδων συστημάτων (SLP).

Ποσοστό επίλεκτο

Το AOC υποστηρίζει το ποσοστό επίλεκτο, το οποίο ελέγχεται με το γράψιμο στους καταλόγους 0x57-0x58. Δύο μπιτ ορίζονται για κάθε πάροδο δεκτών στην ψηφιολέξη 0x57 (87dec, Rxn_Rate_Select) και δύο μπιτ για κάθε πάροδο συσκευών αποστολής σημάτων στην ψηφιολέξη 0x58 (88dec, Txn_Rate_Select) για να διευκρινίσουν μέχρι τέσσερα ποσοστά δυαδικών ψηφίων, όπως καθορίζονται sff-8636 στον πίνακα 6-5 περιστροφής 2.9.2 ΚΩΔΙΚΟΠΟΙΉΣΕΙΣ XN_RATE_SELECT. Και οι τέσσερις πάροδοι απαιτούνται για να έχουν την ίδια επίλεκτη αξία ποσοστού.

Ο κάτωθι πίνακας διευκρινίζει το ποσοστό για κάθε επίλεκτη ρύθμιση ποσοστού.

Επίλεκτες κωδικοποιήσεις ποσοστού

Μηχανικές προδιαγραφές

Ελαφριά, υψηλή ροή αέρα, μακροχρόνια προσιτότητα
Τα καλώδια LinkX AOC χρησιμοποιούνται εκτενώς στο σύννεφο και τους υπερυπολογιστές λόγω της χαμηλού κόστους, μεγάλης αξίας πρότασής τους και η αυξανόμενη αξιοπιστία οι πομποδέκτες. Το LinkX AOCs ταιριάζει με τις ίδιες διαμορφώσεις θραυστών με τα καλώδια χαλκού άμεσος-συνδέσεων (DAC) αλλά είναι ελαφρύτερο, πιό εύκαμπτος, επιτρέπει περισσότερη ροή αέρος, και η υποστήριξη πιό μακροχρόνια φθάνει, επεκτείνοντας μέχρι 30-100 μέτρα. AOCs χρησιμοποιείται εκτενώς για να συνδέσει συστήματα GPU-βασισμένα τα στο NVIDIA τεχνητής νοημοσύνης με τα δίκτυα Ethernet και τα υφάσματα αποθήκευσης Ethernet (ΕΚΤ).

Κύρια χαρακτηριστικά
Φθάνει από 30 έως 100 μέτρα
Χαμηλός-κόστος, χαμηλός-δύναμη-καταναλώνοντας οπτική σύνδεση
Μια πλήρης συνέλευση καλωδίων χωρίς τους οπτικούς συνδετήρες
Διαθέσιμος στις ίδιες διαμορφώσεις με τα καλώδια DAC
Εκτενές προϊόν 25/50/100/200/400G που προσφέρει για κάθε ανάγκη
Δοκιμασμένος και επικυρωμένος στα συστήματα NVIDIA GPU, DGX™, EGX™, και DPU







FAQ

Τα Q1.What μπορούν εσείς να αγοράσουν από μας;

Α: Mellanox, Αρούμπα, Rukus, ακραία προϊόντα εμπορικών σημάτων, συμπεριλαμβανομένων των διακοπτών, κάρτες δικτύων, καλώδια, πρόσβαση

Σημείο, κ.λπ.

Q2.How για την ημερομηνία παράδοσης;

Α: Διαρκεί συνήθως 3-5 εργάσιμες ημέρες. Για τα συγκεκριμένα πρότυπα, παρακαλώ μας ελάτε σε επαφή με για να ελέγξετε το απόθεμα. Στο τέλος,

οι πραγματικές διαβουλεύσεις θα επικρατήσουν. Θα κάνουμε το καλύτερό μας που παραδίδει το συντομότερο δυνατό.

Το Q3.What είναι οι όροι εξουσιοδότησής σας;

Α: Παρέχουμε 12 μήνες εξουσιοδότησης χρονικούς.

Q4.How για τη μέθοδο ναυτιλίας;

Α: Χρησιμοποιούμε Fedex/DHL/UPS/TNT και άλλες αποστολές αέρα, αποστολές θάλασσας είναι επίσης εφαρμόσιμες. Σε ένας λέξεις,

θα μπορούσαμε να κάνουμε οποιεσδήποτε αποστολές που θελήσατε.

Q5.Can παίρνω μερικά δείγματα;

Α: Ναι, η διαταγή δειγμάτων είναι διαθέσιμη για τον ποιοτικό έλεγχο και τη δοκιμή αγοράς. Πρέπει μόνο να πληρώσετε το κόστος δειγμάτων

και σαφές κόστος.

Τα Q6.What είναι οι δυνάμεις πυρήνων σας;

Α: Από πρώτο χέρι ανεφοδιασμός, αρχικά και νέα προϊόντα με την ευνοϊκή τιμή και τις τέλειες μεταπωλήσεις.
