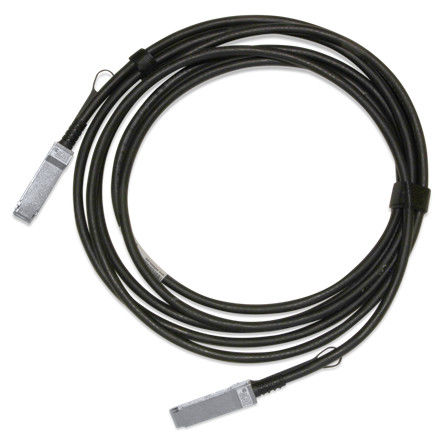

MCP1600-E005E26 100Gb/s QSFP28 Καλώδιο χαλκού άμεσης σύνδεσης

1Γενική εικόνα του προϊόντος

Το Mellanox MCP1600-E005E26 είναι ένα υψηλής απόδοσης, παθητικό καλώδιο Direct Attach Copper (DAC) που έχει σχεδιαστεί για εφαρμογές EDR InfiniBand 100Gb / s και υψηλής ταχύτητας Ethernet.Αυτό το καλώδιο 5 μέτρων προσφέρει μια αξιόπιστη, μια οικονομικά αποδοτική εναλλακτική λύση για τις οπτικές ίνες για τις διασυνδέσεις κέντρων δεδομένων μικρής εμβέλειας.εξασφαλίζει ισχυρή απόδοση σε περιβάλλοντα δικτύωσης υψηλής πυκνότητας.

2Βασικά χαρακτηριστικά

• Υποστηρίζει ταχύτητες δεδομένων έως 100Gb/s
• Μικρή κατανάλωση ενέργειας: < 0,1 W
• Φόρμα QSFP28 που συνδέεται με θερμό ρεύμα

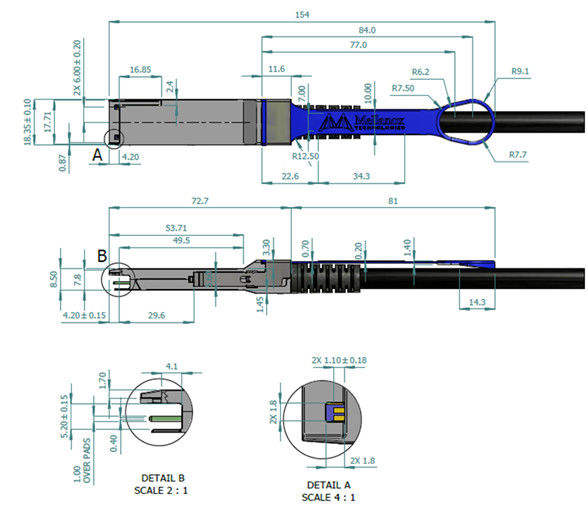

• Συμμόρφωση με τα πρότυπα SFF-8685, SFF-8636 και RoHS
• Ζακέτα LSZH (Low Smoke Zero Halogen) για αυξημένη ασφάλεια
• Κατασκευή PCB χωρίς μόλυβδο και χωρίς αλογόνες

3Τεχνολογία & Πρότυπα

Αυτό το καλώδιο παθητικών ινών συμμορφώνεται με τα βιομηχανικά πρότυπα, συμπεριλαμβανομένων των SFF-8685 για τις μηχανικές προδιαγραφές και SFF-8636 για τη διαχείριση I2C. Υποστηρίζει τα πρωτόκολλα InfiniBand EDR και Ethernet,διασφάλιση ευρείας συμβατότητας με την Mellanox και το υλικό τρίτωνΤο καλώδιο χρησιμοποιεί τέσσερα προστατευμένα δίδυμα ζεύγη χαλκού, το καθένα ικανό να μεταφέρει δεδομένα 25 Gb/s.

4. Αρχή λειτουργίας

Ο MCP1600-E005E26 λειτουργεί ως παθητικός ηλεκτρικός σύνδεσμος μεταξύ των θύρων QSFP28.Το ολοκληρωμένο EEPROM αποθηκεύει ζωτικής σημασίας πληροφορίες για τα προϊόντα, προσβάσιμο μέσω της διεπαφής I2C του συστήματος υποδοχής, επιτρέποντας τη λειτουργία plug-and-play και την αναγνώριση συστήματος.

5Εφαρμογές

Ιδανικό για κέντρα δεδομένων, υπολογιστές υψηλής απόδοσης (HPC) και περιβάλλοντα δικτύωσης επιχειρήσεων.

• Εναλλαγή από την κορυφή του ράφου (ToR)
• Διασύνδεση από διακομιστή σε διακόπτη
• Δίκτυα περιοχής αποθήκευσης (SAN)
• Εφαρμογές δικτύου και συνδεσιμότητα συστάσεων

6. Προδιαγραφές

7. Πλεονεκτήματα

• Λιγότερη καθυστέρηση και κατανάλωση ενέργειας σε σύγκριση με τα ενεργά οπτικά καλώδια
• Ανώτερη αντοχή και απόδοση ακτίνας κάμψης
• Σχεδιασμένο για υψηλή ακεραιότητα σήματος με BER < 1E-15
• Λογιστική λύση για εφαρμογές μικρής εμβέλειας

8Υπηρεσία & Υποστήριξη

Όλα τα προϊόντα καλωδίων με παθητικές ίνες Mellanox περιλαμβάνουν περιορισμένη εγγύηση ενός έτους.Διαθέσιμη χονδρική τιμολόγηση για μεγάλες αναπτύξεις.

9Συχνές ερωτήσεις

Ε: Είναι αυτό το καλώδιο συμβατό με τους διακόπτες 100GbE;
Α: Ναι, το MCP1600-E005E26 είναι συμβατό με διακόπτες EDR 100GbE και InfiniBand που υποστηρίζουν θύρες QSFP28.

Ε: Ποια είναι η μέγιστη αποσταση που υποστηρίζεται;
Α: Αυτό το παθητικό καλώδιο χαλκού είναι σχεδιασμένο για μικρές αποστάσεις έως και 5 μέτρα.

Ε: Χρειάζεται εξωτερική ενέργεια;
Α: Όχι, αυτό είναι ένα παθητικό καλώδιο άμεσης σύνδεσης που αντλεί ελάχιστη ισχύ από την πύλη υποδοχής.

10Προφυλάξεις

• Μη υπερβαίνει την ελάχιστη ακτίνα κάμψης 10x διάμετρος καλωδίου κοντά σε συνδέσμους
• Βεβαιωθείτε ότι η θερμοκρασία λειτουργίας και η υγρασία είναι εντός των καθορισμένων εύρων
• Ελέγξτε την συμβατότητα με το υλικό υποδοχής πριν από την αγορά
• Αποφύγετε την κάμψη ή τη στρέβλωση κατά την εγκατάσταση για να αποφευχθεί η βλάβη
