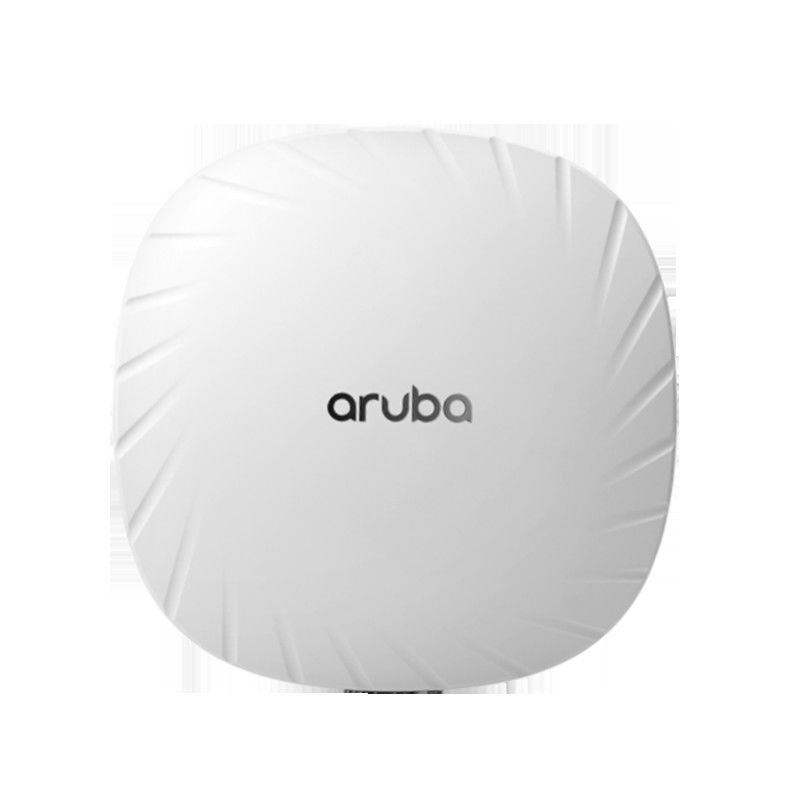

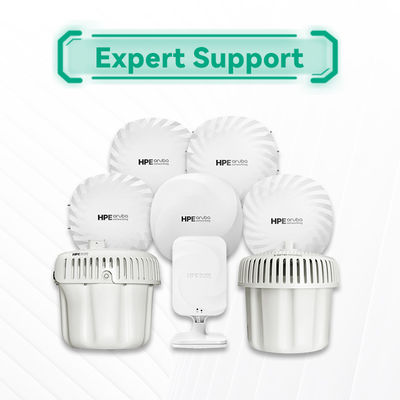

Η Αρούμπα WI-Fi 6 σημεία πρόσβασης παρέχει υψηλής απόδοσης
συνδετικότητα για οποιαδήποτε οργάνωση που δοκιμάζει την ανάπτυξη
αριθμοί απαιτήσεων IoT και κινητικότητας. Με συνδυασμένος
αιχμή datarate μέχρι 2.69Gbps, παραδίδουν την ταχύτητα και
αξιοπιστία που απαιτείται για οποιοδήποτε επιχειρηματικό περιβάλλον.
Παραλλαγές υλικού
• AP-514: Εξωτερικά πρότυπα κεραιών

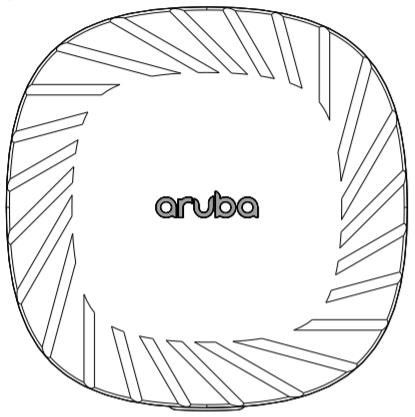

• AP-515: Εσωτερικά πρότυπα κεραιών
Ραδιο προδιαγραφές WI-Fi
• Τύπος AP: Εσωτερικό, διπλό ραδιόφωνο, 5GHz 802.11ax 4x4 MIMO και
2.4GHz 802.11ax 2x2 MIMO
• 5GHz ραδιόφωνο:
- Χωρικός ενιαίος χρήστης ρευμάτων τέσσερα (SU) MIMO μέχρι και
4.8Gbps ασύρματο ποσοστό στοιχείων σε μεμονωμένο 4SS HE160
802.11ax συσκευές πελατών (ανώτατες)
- Χωρικός ενιαίος χρήστης ρευμάτων δύο (SU) MIMO μέχρι και
1.2Gbps ασύρματο ποσοστό στοιχείων σε μεμονωμένο 2SS HE80
802.11ax συσκευές πελατών (χαρακτηριστικές)
- Χωρικός πολυ χρήστης ρευμάτων τέσσερα (MU) MIMO μέχρι και
4.8Gbps ασύρματο ποσοστό στοιχείων σε μέχρι τέσσερα 1SS ή δύο 2SS
Ικανές συσκευές πελατών dl-MU-MIMO HE160 802.11ax
ταυτόχρονα (ανώτατος)
- Χωρικός πολυ χρήστης ρευμάτων τέσσερα (MU) MIMO μέχρι και
2.4Gbps ασύρματο ποσοστό στοιχείων σε μέχρι τέσσερα 1SS ή δύο 2SS
Ικανές συσκευές πελατών dl-MU-MIMO HE80 802.11ax
ταυτόχρονα (χαρακτηριστικός)
• 2.4GHz ραδιόφωνο:
- Χωρικός ενιαίος χρήστης ρευμάτων δύο (SU) MIMO μέχρι και
574Mbps ασύρματο ποσοστό στοιχείων στον πελάτη 2SS HE40 802.11ax
συσκευές (ανώτατες)
- Χωρικός ενιαίος χρήστης ρευμάτων δύο (SU) MIMO μέχρι και
287Mbps ασύρματο ποσοστό στοιχείων στον πελάτη 2SS HE20 802.11ax
συσκευές (χαρακτηριστικές)
• Υποστήριξη μέχρι και 512 σχετικές συσκευές πελατών ανά ραδιόφωνο,
και μέχρι 16 BSSIDs ανά ραδιόφωνο
• Υποστηριγμένες ζώνες συχνότητας (χώρα-συγκεκριμένες
οι περιορισμοί ισχύουν):
- 2,400 στο ΙΣΜΌ 2.4835GHz
- 5,150 σε 5.250GHz u-nii-1
- 5,250 σε 5.350GHz u-nii-2A
- 5,470 σε 5.725GHz u-nii-2C
- 5,725 σε 5.850GHz u-nii-3/ISM
- 5,850 σε 5.895GHz u-nii-4
• Διαθέσιμα κανάλια: Εξαρτώμενος από διαμορφωμένος
ρυθμιστική περιοχή
• Η δυναμική επιλογή συχνότητας (DFS) βελτιστοποιεί τη χρήση
διαθέσιμο φάσμα RF
- Συμπεριλαμβανομένης της μηδέν-αναμονής DFS (ZWDFS) για να επιταχύνει το κανάλι
αλλαγές
• Υποστηριγμένες ραδιο τεχνολογίες:
- 802.11b: Απλωμένο φάσμα άμεσος-ακολουθίας (DSSS)
- 802.11a/g/n/ac: Ορθογώνιο συχνότητα-τμήμα
να πολλαπλασιάσει (OFDM)
- 802.11ax: Ορθογώνιο πολλαπλάσιο συχνότητα-τμήματος
πρόσβαση (OFDMA) με μέχρι 16 μονάδες των πόρων (για
80MHz κανάλι)
• Υποστηριγμένοι τύποι διαμόρφωσης:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(ιδιόκτητη επέκταση)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (ιδιόκτητη επέκταση)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
υποστήριξη υψηλός-ρυθμοαπόδοσης 1024-QAM802.11n (HT):
HT20/40
• 802.11ac πολύ υψηλή υποστήριξη ρυθμοαπόδοσης (VHT):
VHT20/40/80/160
• 802.11ax υποστήριξη υψηλής αποδοτικότητας (ΑΥΤΟΣ): HE20/40/80/160
• Υποστηριγμένα ποσοστά στοιχείων (Mbps):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 έως 300 (MCS0 σε MCS15, HT20
σε HT40)
- 802.11n (5GHz): 6,5 έως 600 (MCS0 σε MVC31, HT20
σε HT40)
- 802.11ac: 6,5 έως 3.467 (MCS0 σε MCS9, NSS = 1 έως 4,
VHT20 σε VHT160)
- 802.11ax (2.4GHz): 3,6 έως 574 (MCS0 σε MCS11, NSS = 1
σε 2, HE20 σε HE40)
- 802.11ax (5GHz): 3,6 έως 4.803 (MCS0 σε MCS11, NSS = 1
σε 4, HE20 σε HE160)
• 802.11n/ac/ax συνάθροιση πακέτων: Α-MPDU, Α-MSDU
• Διαβιβάστε τη δύναμη: Διαμορφώσιμος στις αυξήσεις 0,5 dBm
• Μέγιστος (το σύνολο, διεύθυνε το σύνολο) διαβιβάστε τη δύναμη
(περιορισμένος από τις τοπικές ρυθμιστικές απαιτήσεις):
- Ζώνη 2,4 Ghz: dBm +21 (18dBm ανά αλυσίδα)
- 5 ζώνη Ghz: dBm +24 (dBm 18 ανά αλυσίδα)
- Σημείωση: διευθυνμένος διαβιβάστε τα επίπεδα δύναμης αποκλείει την κεραία
κέρδος. Για το σύνολο (EIRP) διαβιβάστε τη δύναμη, προσθέτει το κέρδος κεραιών.
• Η προηγμένη κυψελοειδής συνύπαρξη (ACC) ελαχιστοποιεί τον αντίκτυπο
από την παρέμβαση από τα κυψελοειδή δίκτυα
• Μέγιστη αναλογία που συνδυάζει (MRC) για βελτιωμένος
απόδοση δεκτών
• Κυκλική ποικιλομορφία καθυστέρησης/μετατόπισης (CDD/CSD) για βελτιωμένος
απόδοση κατιουσών συνδέσεων RF
• Space-time κωδικοποίηση φραγμών (STBC) για την αυξανόμενη σειρά και
βελτιωμένη υποδοχή
• Low-density έλεγχος ισότητας (LDPC) για το υψηλής απόδοσης λάθος
διόρθωση και αυξανόμενη ρυθμοαπόδοση
• Διαβιβάστε την ακτίνα-διαμόρφωση (TxBF) για το αυξανόμενο σήμα
αξιοπιστία και σειρά
• 802.11ax ο στόχος περιμένει το χρόνο (TWT) να υποστηριχθεί χαμηλής ισχύος
συσκευές πελατών
• 802.11mc λεπτή μέτρηση συγχρονισμού (FTM) για την ακρίβεια
έκταση απόστασης
Κεραίες WI-Fi
• AP-514: Τέσσερις (θηλυκό) συνδετήρες rp-SMA για εξωτερικό
διπλές κεραίες ζωνών (A0 μέσω A3, αντιστοιχία
με τις ραδιο αλυσίδες 0 κατευθείαν 3). Στη χειρότερη περίπτωση εσωτερική απώλεια
μεταξύ της ραδιο διεπαφής και των εξωτερικών συνδετήρων κεραιών
(λόγω τα στοιχεία κυκλώματος): 1.3dB σε 2.4GHz και 1.7dB μέσα
5GHz.
• AP-515: Τέσσερα ενσωματωμένη διπλός-ταινία downtilt
πανκατευθυντικές κεραίες για 4x4 MIMO με την αιχμή
κέρδος κεραιών 4.2dBi σε 2.4GHz και 7.5dBi σε 5GHz.
Οι ενσωματωμένες κεραίες βελτιστοποιούνται για το οριζόντιο ανώτατο όριο
τοποθετημένος προσανατολισμός του AP. Η γωνία downtilt για
το μέγιστο κέρδος είναι κατά προσέγγιση 30 βαθμοί.
- Συνδυασμός των σχεδίων κάθε μια από τις κεραίες
Ραδιόφωνα MIMO, το μέγιστο κέρδος της αποτελεσματικής ανά-κεραίας
το σχέδιο είναι 3.8dBi σε 2.4GHz και 4.6dBi σε 5GHz.

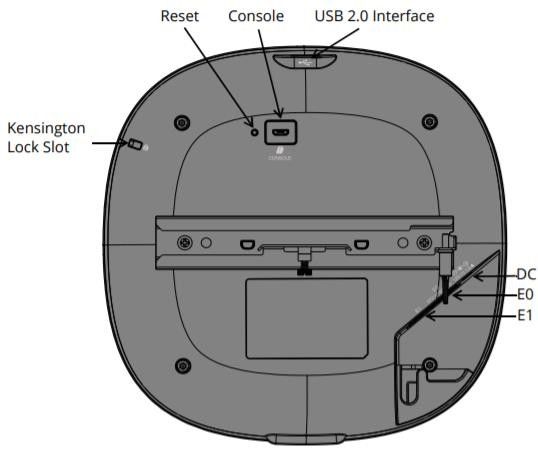

Πρόσθετες διεπαφές
• E0: Λιμένας HPE SmartRate (rj-45, μέγιστο που συζητιέται
ταχύτητα 2.5Gbps)
- Ταχύτητα συνδέσεων αυτόματος-αντίληψης (100/1000/2500base-τ)
και MDI/MDX
- 2.5Gbps η ταχύτητα συμμορφώνεται με το NBase-τ και
802.3bz προδιαγραφές
- Σημείο εισόδου-PD: 48Vdc (ονομαστικό) 802.3af/at/bt (κατηγορία 3 ή υψηλότερος)
- 802.3az ενέργεια αποδοτικό Ethernet (EEE)
• E1: Διεπαφή δικτύων 10/100/1000base-τ Ethernet (rj-45)
- Ταχύτητα συνδέσεων αυτόματος-αντίληψης και MDI/MDX
- 802.3az ενέργεια αποδοτικό Ethernet (EEE)
• Υποστήριξη συνάθροισης συνδέσεων (LACP) και μεταξύ του δύο δικτύου
λιμένες για τον πλεονασμό και την αυξανόμενη ικανότητα
• Διεπαφή ΣΥΝΕΧΟΥΣ δύναμης: 12Vdc (ονομαστικός, +/- 5%), δέχεται
κέντρο-θετικό κυκλικό βούλωμα 2.1mm/5.5mm με
μήκος 9.5mm
• Διεπαφή οικοδεσποτών USB 2,0 (συνδετήρας τύπων Α)
- Ικανός της πρόσβασης μέχρι 1A/5W σε μια συνημμένη συσκευή
• Bluetooth 5 και ραδιόφωνο Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: μέχρι 8dBm διαβιβάστε τη δύναμη (κατηγορία 1) και
-95dBm λαμβάνουν την ευαισθησία
- Zigbee: μέχρι 8dBm διαβιβάστε τη δύναμη και -97dBm λαμβάνουν
ευαισθησία
- Ενσωματωμένη κάθετα πολωμένη πανκατευθυντική κεραία
με κατά προσέγγιση 30 βαθμούς downtilt και το μέγιστο κέρδος 3.5dBi
(AP-515) ή 4.9dBi (AP-514)
• Οπτικά indictors (δύο πολύχρωμο LEDs): για το σύστημα και
Ραδιο θέση
• Κουμπί αναστοιχειοθέτησης: αναστοιχειοθέτηση εργοστασίων, έλεγχος τρόπου των οδηγήσεων (κανονικός/μακριά)
• Τμηματική διεπαφή κονσολών (ιδιοκτησία, μικροϋπολογιστής-β USB
φυσικός γρύλος)
• Αυλάκωση ασφάλειας Kensington
Πηγές ισχύος και κατανάλωση ισχύος
• Το AP υποστηρίζει την άμεση ΣΥΝΕΧΉ δύναμη και τη δύναμη
Ethernet (σημείο εισόδου στο λιμένα E0)
• Όταν και οι δύο πηγές ισχύος είναι διαθέσιμες, η ΣΥΝΕΧΗΣ δύναμη παίρνει
προτεραιότητα άνω του σημείου εισόδου
• Οι πηγές ισχύος πωλούνται χωριστά δείτε τη διαταγή
Τμήμα πληροφοριών κατωτέρω για τις λεπτομέρειες
• Όταν τροφοδοτείται από το συνεχές ρεύμα ή 802.3at (κατηγορία 4)/802.3bt (κατηγορία
5) Το σημείο εισόδου, το AP θα λειτουργήσει χωρίς περιορισμούς.
• Όταν τροφοδοτείται από το σημείο εισόδου 802.3af (κατηγορία 3) και με το IPM
το χαρακτηριστικό γνώρισμα που επιτρέπεται, το AP θα ξεκινήσει στον απεριόριστο τρόπο,
αλλά μπορεί να εφαρμόσει τους περιορισμούς ανάλογα με τον προϋπολογισμό σημείου εισόδου
και πραγματική δύναμη. Ποιοι περιορισμοί IPM να ισχύσουν, και μέσα
ποια διαταγή, είναι προγραμματίσημη.
• Λειτουργών το AP με ένα 802.3af (η κατηγορία 3 ή χαμηλώνει) σημείο εισόδου
τα άτομα με ειδικές ανάγκες πηγής και IPM δεν υποστηρίζονται (εκτός από το AP
οργάνωση κανένα ραδιόφωνο δεν θα επιτραπεί).
• Μέγιστη (στη χειρότερη περίπτωση) κατανάλωση ισχύος:
- Το συνεχές ρεύμα τροφοδότησε: 16.0W
- Το σημείο εισόδου τροφοδότησε (802.3af, IPM που επιτρέπονται): 13.5W
- Το σημείο εισόδου τροφοδότησε (802.3at/bt): 20.8W
- Όλοι οι αριθμοί είναι ανωτέρω χωρίς μια εξωτερική συσκευή USB
συνδεμένος. Όταν πρόσβαση ο πλήρης προϋπολογισμός δύναμης 5W
σε μια τέτοια συσκευή, η επαυξητική (στη χειρότερη περίπτωση) δύναμη
η κατανάλωση για το AP είναι μέχρι 5.7W (σημείο εισόδου που τροφοδοτείται) ή
5.5W (συνεχές ρεύμα που τροφοδοτείται).
• Μέγιστη (στη χειρότερη περίπτωση) κατανάλωση ισχύος στο μη απασχόλησης τρόπο:
12.6W (σημείο εισόδου) ή 9.7W (συνεχές ρεύμα)
• Μέγιστη (στη χειρότερη περίπτωση) κατανάλωση ισχύος στον βαθύς-ύπνο
τρόπος: 5.9W (σημείο εισόδου) ή 1.5W (συνεχές ρεύμα)
Τοποθετώντας λεπτομέρειες
Ένα μοντάρισμα - το υποστήριγμα προ-έχει εγκατασταθεί στο πίσω μέρος
AP. Αυτό το υποστήριγμα χρησιμοποιείται για να εξασφαλίσει το AP σε οποιαδήποτε από (πωλημένος
χωριστά) εξαρτήσεις υποστηριγμάτων δείτε το τμήμα πληροφοριών διαταγής
κατωτέρω για τις λεπτομέρειες.
Μηχανικές προδιαγραφές
• Διαστάσεις/βάρος (AP-515 μονάδα, αποκλείοντας το υποστήριγμα υποστηριγμάτων):
- 200mm (ψ) Χ (δ) Χ 200mm 46mm (η)
7.9» (ψ) Χ 7,9» (δ) Χ 1,8» (η)
- 810g/28.5oz
• Διαστάσεις/βάρος (AP-515 shipping):
- 230mm (ψ) Χ (δ) Χ 220mm 72mm (η)
9.1» (ψ) Χ 8,7» (δ) Χ 2,8» (η)
- 1010g/35.5oz
Περιβαλλοντικές προδιαγραφές
• Λειτουργούντες όροι
- Θερμοκρασία: 0C σε +50C/+32F σε +122F
- Υγρασία: 5% σε 93% non-condensing
- Το AP είναι ολομέλεια που εκτιμάται για τη χρήση στον αέρας-χειρισμό των διαστημάτων
- ETS 300 019 κατηγορία 3,2 περιβάλλοντα
• Όροι αποθήκευσης και μεταφορών
- Θερμοκρασία: -40C σε +70C/-40F σε +158F
- Υγρασία: 5% σε 93% non-condensing
- ETS 300 019 περιβάλλοντα κατηγοριών 1,2 και 2,3
Αξιοπιστία
Σημάνετε το χρόνο μεταξύ της αποτυχίας (MTBF): 560,000hours (64yrs) σε +25C
λειτουργούσα θερμοκρασία.
Ρυθμιστική συμμόρφωση
• FCC/ISED
• CE που χαρακτηρίζεται
• ΚΟΚΚΙΝΗ οδηγία 2014/53/EU
• Οδηγία 2014/30/EU EMC
• Οδηγία 2014/35/EU χαμηλής τάσης
• UL/IEC/EN 60950
• ΤΟ EN 60601-1-1, EN60601-1-2
• Σιδηρόδρομος Certs (AP-515 μόνο):
- Το EN 50155:2017 – εφαρμογές σιδηροδρόμων
- Το EN 501211:2017 – σιδηρόδρομος EMC
- Το EN 50121-3-2 – σιδηρόδρομος EMC
- Το EN 501214:2016 – ασυλία σιδηροδρόμων
- IEC 61373 ed2: 2008 – κλονισμός και δόνηση σιδηροδρόμων
Για τις χώρα-πιό συγκεκριμένες ρυθμιστικές πληροφορίες και
οι εγκρίσεις, παρακαλώ βλέπουν τον αντιπρόσωπο της Αρούμπα σας.
Ρυθμιστικοί πρότυποι αριθμοί
• AP-514: APIN0514
• AP-515: APIN0515
Πιστοποιήσεις
• UL2043 εκτίμηση ολομέλειας
• Συμμαχία WI-Fi:
- Η wi-Fi ΠΙΣΤΟΠΟΙΗΣΕ το α, β, γ, ν, εναλλασσόμενο ρεύμα, τσεκούρι
- WPA, WPA2 και WPA3 – επιχείρηση με την επιλογή CNSA,
Προσωπικός (SAE), ενισχυμένος ανοικτός (ΟΦΕΙΛΕΤΕ)
- WMM, wmm-CP, ευκίνητος πολλαπλής ζώνης W-Fi
- Passpoint (απελευθέρωση 2)
- Θέση WI-Fi
• Bluetooth SIG
ΕΞΟΥΣΙΟΔΟΤΗΣΗ
Περιορισμένη εξουσιοδότηση διάρκειας ζωής της Αρούμπα υλικό.
ΕΛΑΧΙΣΤΟ ΛΟΓΙΣΜΙΚΟ ΛΕΙΤΟΥΡΓΙΚΏΝ ΣΥΣΤΗΜΆΤΩΝ
ΕΚΔΟΣΕΙΣ
• ArubaOS και Αρούμπα InstantOS το 8.4.0.0 (με μερικούς
περιορισμός). Για την απεριόριστη λειτουργία, χρήση το 8.6.0.0 ή αργότερα.
• ArubaOS 10.0.0.0
Τα Q1.What μπορούν εσείς να αγοράσουν από μας;
Α: Mellanox, Αρούμπα, Rukus, ακραία προϊόντα εμπορικών σημάτων, συμπεριλαμβανομένων των διακοπτών, των καρτών δικτύων, των καλωδίων, του σημείου πρόσβασης, κ.λπ.
Q2.How για την ημερομηνία παράδοσης;
Α: Διαρκεί συνήθως 3-5 εργάσιμες ημέρες. Για τα συγκεκριμένα πρότυπα, παρακαλώ μας ελάτε σε επαφή με για να ελέγξετε το απόθεμα. Στο τέλος, ο πραγματικός οι διαβουλεύσεις θα επικρατήσουν. Θα κάνουμε το καλύτερό μας που παραδίδει το συντομότερο δυνατό.
Το Q3.What είναι οι όροι εξουσιοδότησής σας;
Α: Παρέχουμε 12 μήνες εξουσιοδότησης χρονικούς.
Q4.How για τη μέθοδο ναυτιλίας;
Α: Χρησιμοποιούμε Fedex/DHL/UPS/TNT και άλλες αποστολές αέρα, αποστολές θάλασσας είναι επίσης εφαρμόσιμες. Σε ένας λέξεις, θα μπορούσαμε να κάνουμε οποιεσδήποτε αποστολές που θελήσατε.
Q5.Can παίρνω μερικά δείγματα;
Α: Ναι, η διαταγή δειγμάτων είναι διαθέσιμη για τον ποιοτικό έλεγχο και τη δοκιμή αγοράς. Πρέπει μόνο να πληρώσετε το κόστος δειγμάτων και να εκφράσετε το κόστος.
Τα Q6.What είναι οι δυνάμεις πυρήνων σας;
Α: Από πρώτο χέρι ανεφοδιασμός, αρχικά και νέα προϊόντα με την ευνοϊκή τιμή και την τέλεια υπηρεσία μεταπωλήσεων.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
