Προδιαγραφές προϊόντων MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Εισαγωγή

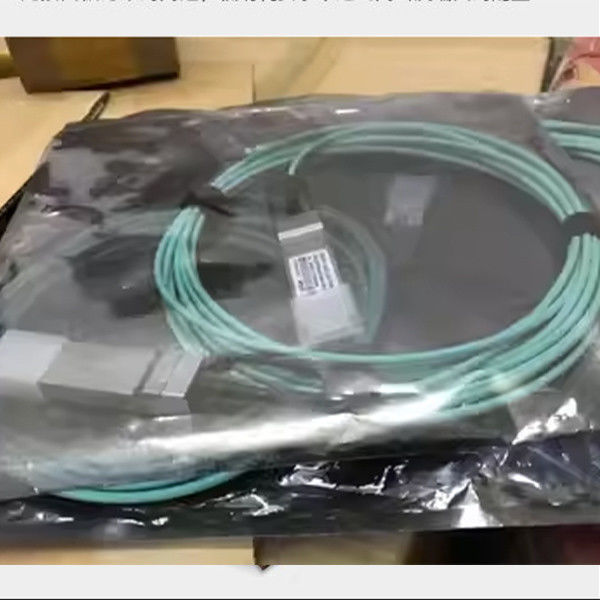

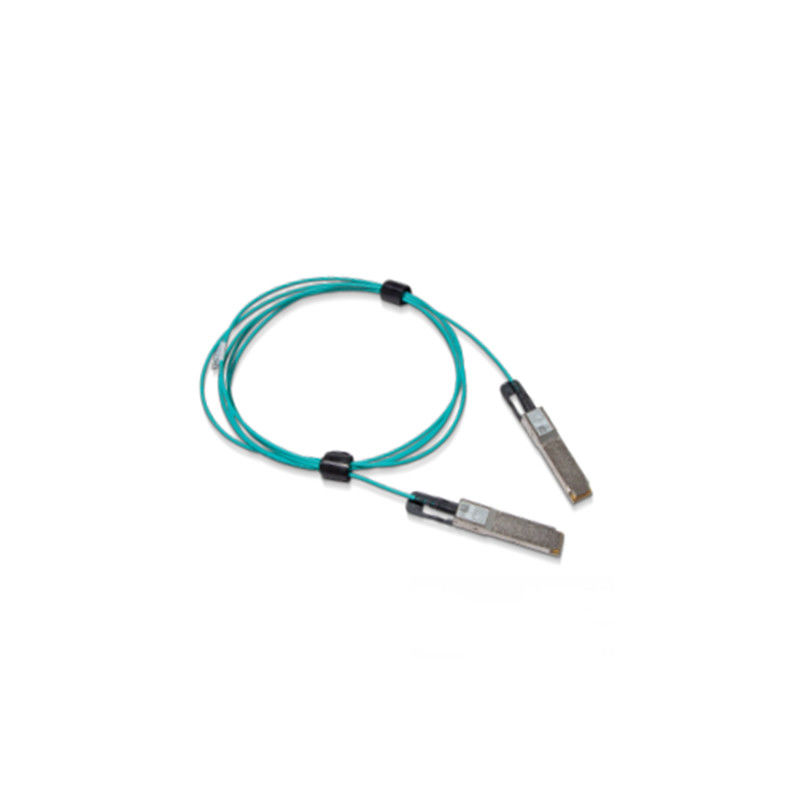

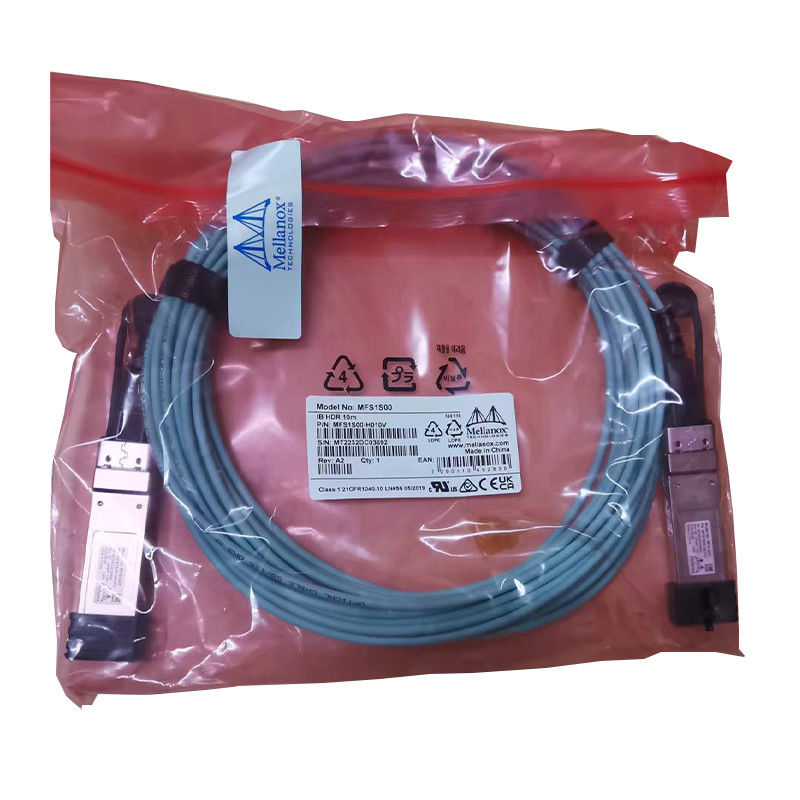

Το NVIDIA® MFS1S00 είναι ένα VCSEL-βασισμένο στο QSFP56 (κάθετο επιφάνεια-εκπέμποντας λέιζερ κοιλοτήτων) ενεργό οπτικό καλώδιο (AOC) που σχεδιάζεται για τη χρήση στα συστήματα 200Gb/s InfiniBand (IB) HDR (υψηλό ποσοστό στοιχείων).

Το MFS1S00 AOC προσφέρει την υψηλό πυκνότητα και configurability λιμένων, και μια πολύ πιό μακροχρόνια προσιτότητα από τα παθητικά χάλκινα καλώδια στα κέντρα δεδομένων. Δεδομένου ότι το AOC είναι καυτός pluggable, είναι εύκολο να εγκαταστήσει και να αντικαταστήσει.

Το MFS1S00 έχει έναν τυποποιημένο υποχωρητικό QSFP56 λιμένα sff-8665 στην ηλεκτρική πλευρά προς το σύστημα οικοδεσποτών. Περιέχει τέσσερις πολλαπλού τρόπου οπτικούς πομποδέκτες ινών (MMF) ανά τέλος, κάθε ένας που λειτουργεί στα ποσοστά στοιχείων μέχρι 50Gb/s.

Το MFS1S00 προσφέρει την επιλέξιμη επαναρύθμιση ανά πάροδο και για τις οπτικές συσκευές αποστολής σημάτων του και για τους δέκτες μέχρι τα ποσοστά 50Gb/s.

Οι μοναδικές λύσεις ποιοτικών καλωδίων NVIDIA παρέχουν ότι η δύναμη-αποδοτική συνδετικότητα για το κέντρο δεδομένων διασυνδέει. Επιτρέπει το υψηλότερο εύρος ζώνης λιμένων, την πυκνότητα και configurability με χαμηλότερο κόστος, και τη μειωμένη απαίτηση δύναμης στα κέντρα δεδομένων. Η αυστηρή δοκιμή παραγωγής εξασφαλίζει την καλύτερες εμπειρία, την απόδοση και τη διάρκεια εγκαταστάσεων έξω--ο-κιβωτίων.

Κύρια χαρακτηριστικά
Υποστηρίξεις IBTA IB HDR
Μέχρι 200Gb/s
διαμόρφωση 4x 50Gb/s PAM4
Προγραμματίσημες εύρος και προ-έμφαση παραγωγής Rx
Sff-8665 υποχωρητικός λιμένας QSFP56
Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
5.0W κατανάλωση ισχύος (τύπος., κάθε τέλος, με την επαναρύθμιση)
Μήκος μέχρι 100m
Καυτός pluggable
RoHS υποχωρητικό
Sff-8636 υποχωρητική διοικητική διεπαφή I2C
Εφαρμογές
Συστήματα υποστηρίξεων 200Gb InfiniBand HDR
Υποστηρίξεις 200 GbE μεταξύ των διακοπτών SN3700 και SN4600

Διαταγή των πληροφοριών

Απόλυτες μέγιστες προδιαγραφές

Οι απόλυτες μέγιστες εκτιμήσεις είναι εκείνες πέρα από τις οποίες η ζημία στη συσκευή μπορεί να εμφανιστεί.

Η παρατεταμένη λειτουργία μεταξύ των λειτουργικών προδιαγραφών και των απόλυτων μέγιστων εκτιμήσεων δεν προορίζεται και μπορεί να προκαλέσει τη μόνιμη υποβάθμιση συσκευών.

Περιβαλλοντικές προδιαγραφές

Αυτός ο πίνακας παρουσιάζει περιβαλλοντικές προδιαγραφές για το προϊόν.

Λειτουργικές προδιαγραφές

Αυτό το τμήμα παρουσιάζει τη σειρά των τιμών για την κανονική λειτουργία. Το φιλτράρισμα παροχής ηλεκτρικού ρεύματος πινάκων οικοδεσποτών πρέπει να σχεδιαστεί όπως συστήνεται στην προδιαγραφή Επιτροπής SFF.

1. Η εσωτερική ανάγνωση θερμοκρασίας μέσω DDMI μέχρι 75°C επιτρέπεται.

Ηλεκτρικές προδιαγραφές

Σημειώσεις:

• Οι πολλαπλές περιοχές ρολογιών υποστηρίζονται μόνο σε γραμμή-δευτερεύον Rx. Ο οικοδεσπότης δευτερεύον Rx υποστηρίζει μια ενιαία περιοχή ρολογιών μόνο.
• Η κλειδαριά QSFP Tx CDR μπορεί μόνο να εμφανιστεί εάν η πάροδος 1 Tx διαβιβάζει τα στοιχεία
• Διαλειτουργικότητα

Για τις διαμορφώσεις που εξετάζονται με AOCs, παρακαλώ αναφερθείτε στην έκθεση προσόντων προϊόντων επιπέδων συστημάτων (SLP).

Ποσοστό επίλεκτο

Το AOC υποστηρίζει το ποσοστό επίλεκτο, το οποίο ελέγχεται με το γράψιμο στους καταλόγους 0x57-0x58. Δύο μπιτ ορίζονται για κάθε πάροδο δεκτών στην ψηφιολέξη 0x57 (87dec, Rxn_Rate_Select) και δύο μπιτ για κάθε πάροδο συσκευών αποστολής σημάτων στην ψηφιολέξη 0x58 (88dec, Txn_Rate_Select) για να διευκρινίσουν μέχρι τέσσερα ποσοστά δυαδικών ψηφίων, όπως καθορίζονται sff-8636 στον πίνακα 6-5 περιστροφής 2.9.2 ΚΩΔΙΚΟΠΟΙΉΣΕΙΣ XN_RATE_SELECT. Και οι τέσσερις πάροδοι απαιτούνται για να έχουν την ίδια επίλεκτη αξία ποσοστού.

Ο κάτωθι πίνακας διευκρινίζει το ποσοστό για κάθε επίλεκτη ρύθμιση ποσοστού.

Επίλεκτες κωδικοποιήσεις ποσοστού

Μηχανικές προδιαγραφές

Το ένα τρίτο των 30 εκατομμύριο κεντρικών υπολογιστών κέντρων δεδομένων που στέλνονται κάθε χρόνο καταναλώνεται τρέχοντας το λογισμικό-καθορισμένο σωρό κέντρων δεδομένων. Οι επιχειρήσεις πρέπει να εξελίξουν τη υποδομή δικτύου τους προκειμένου να υποστηριχθεί το εκθετικά αυξανόμενο ποσό στοιχείων - επεξεργασία που προκαλείται από τους σύγχρονους φόρτους εργασίας κέντρων δεδομένων.

Η ολόκληρη ασφάλεια δικτύων και η ανάγκη Visibility.The για τα στοιχεία οδηγούν ένα όλο και περισσότερο διανεμημένο και σύνθετο περιβάλλον δικτύων που κάνει την απεικόνιση και την απομόνωση στοιχείων τις ουσιαστικές λειτουργίες ασφάλειας για κάθε κέντρο δεδομένων.

Οι λύσεις δικτύωσής μας ενισχύουν την ασφάλεια, απλοποιούν την αυτοματοποίηση κέντρων δεδομένων, και επιτρέπουν την πλήρη διαφάνεια στο δίκτυό σας.

Ο πλήρης σωρός Provider.We λύσεων παρέχει ένα μιας στάσης κατάστημα για τη δικτύωση. Από το υλικό (οι διακόπτες, NICs, διασυνδέουν) στο λογισμικό (OS, διαχείριση, υλικολογισμικό) και την υποστήριξη, το ευρύ χαρτοφυλάκιό μας θα ικανοποιήσει τις ανάγκες δικτύωσής σας. Πέρα από το δίκτυο, το οικοσύστημά μας εξασφαλίζει τη συμβατότητα με άλλα προϊόντα NVIDIA, καθώς επίσης και τις προσφορές από τους βασικούς συνεργάτες και OEMs.



FAQ

Τα Q1.What μπορούν εσείς να αγοράσουν από μας;

Α: Mellanox, Αρούμπα, Rukus, ακραία προϊόντα εμπορικών σημάτων, συμπεριλαμβανομένων των διακοπτών, κάρτες δικτύων, καλώδια, πρόσβαση

Σημείο, κ.λπ.

Q2.How για την ημερομηνία παράδοσης;

Α: Διαρκεί συνήθως 3-5 εργάσιμες ημέρες. Για τα συγκεκριμένα πρότυπα, παρακαλώ μας ελάτε σε επαφή με για να ελέγξετε το απόθεμα. Στο τέλος,

οι πραγματικές διαβουλεύσεις θα επικρατήσουν. Θα κάνουμε το καλύτερό μας που παραδίδει το συντομότερο δυνατό.

Το Q3.What είναι οι όροι εξουσιοδότησής σας;

Α: Παρέχουμε 12 μήνες εξουσιοδότησης χρονικούς.

Q4.How για τη μέθοδο ναυτιλίας;

Α: Χρησιμοποιούμε Fedex/DHL/UPS/TNT και άλλες αποστολές αέρα, αποστολές θάλασσας είναι επίσης εφαρμόσιμες. Σε ένας λέξεις,

θα μπορούσαμε να κάνουμε οποιεσδήποτε αποστολές που θελήσατε.

Q5.Can παίρνω μερικά δείγματα;

Α: Ναι, η διαταγή δειγμάτων είναι διαθέσιμη για τον ποιοτικό έλεγχο και τη δοκιμή αγοράς. Πρέπει μόνο να πληρώσετε το κόστος δειγμάτων

και σαφές κόστος.

Τα Q6.What είναι οι δυνάμεις πυρήνων σας;

Α: Από πρώτο χέρι ανεφοδιασμός, αρχικά και νέα προϊόντα με την ευνοϊκή τιμή και τις τέλειες μεταπωλήσεις.
