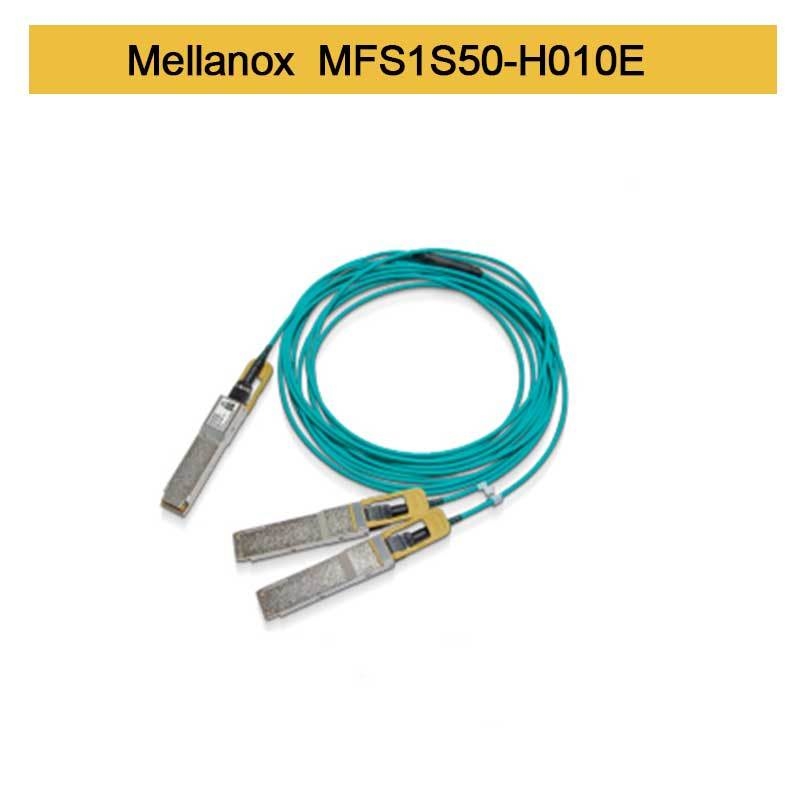

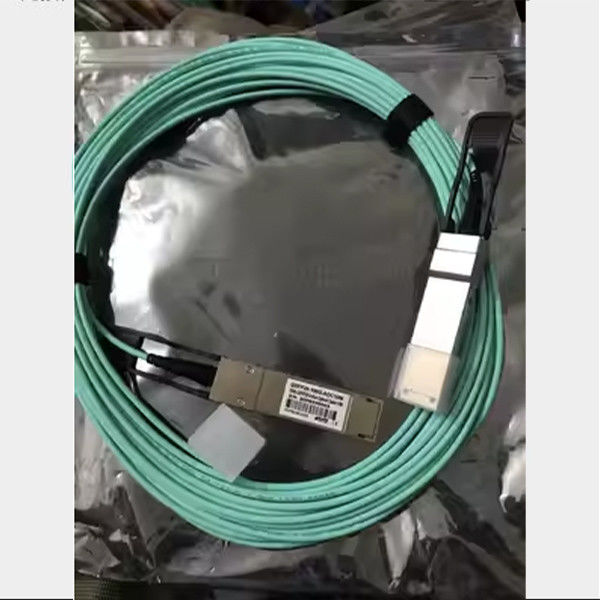

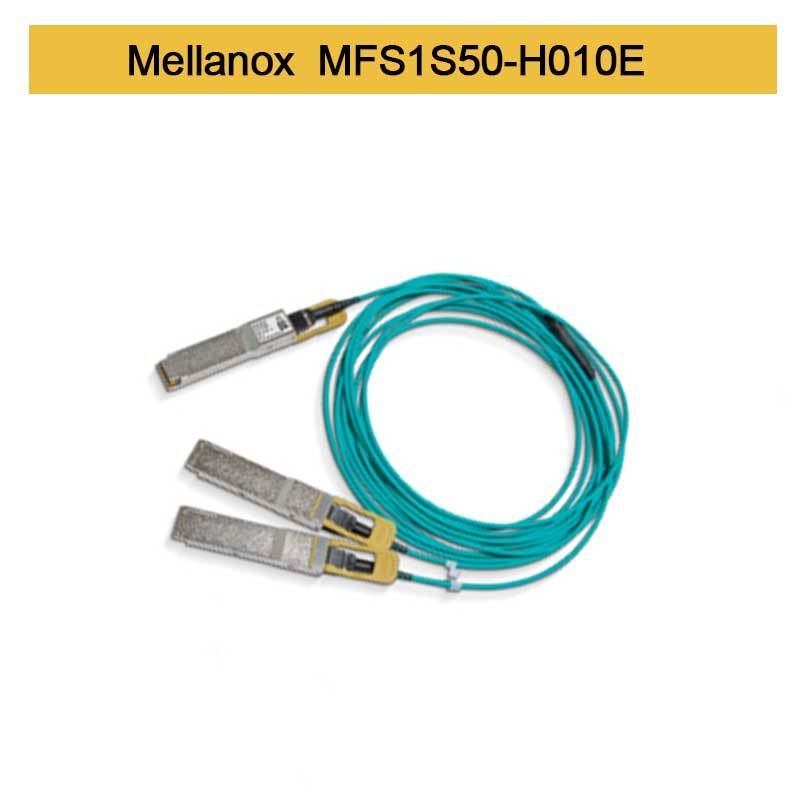

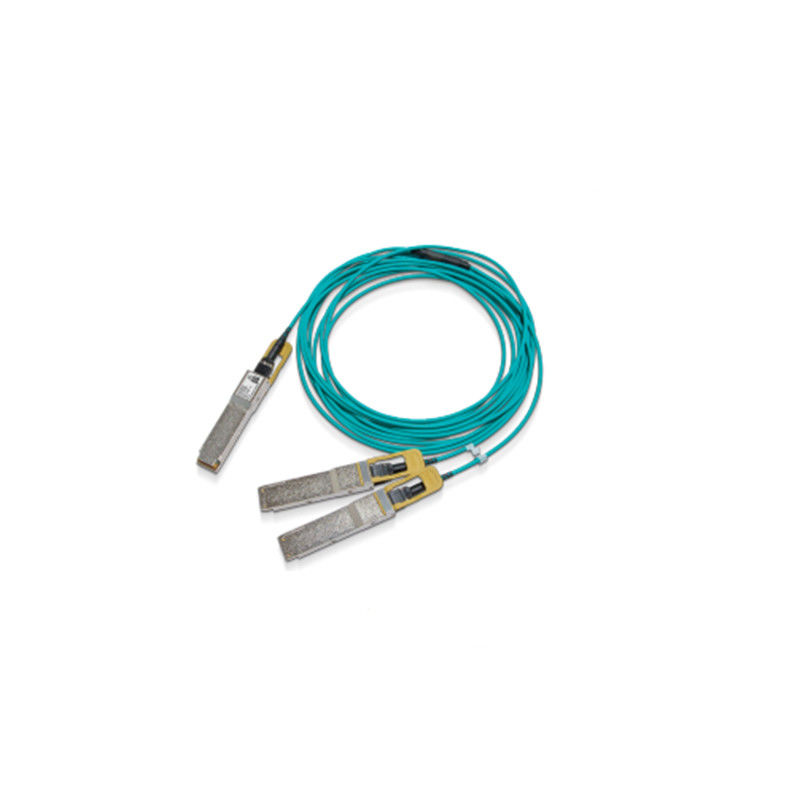

200Gb/s HDR έως 2x100Gb/s HDR100 ((QSFP56 έως 2xQSFP56) MMFActive Optical Splitter Cable

Το Mellanox® MFS1S50-HxxxE είναι QSFP56 VCSEL-based (Vertical Cavity Surface-Emitting Laser),οικονομικά αποδοτικό καλώδιο οπτικού διαχωριστή (AOC) από 200Gb/s έως 2 x 100Gb/s, σχεδιασμένο για χρήση σε συστήματα HDR InfiniBand (High Data Rate) 200Gb/s.

Το καλώδιο MFS1S50-HxxxE συμμορφώνεται με την SFF-8665 για την QSFP56 λύση που συνδέεται.Παρέχει συνδεσιμότητα μεταξύ μονάδων συστήματος με σύνδεσμο 200Gb/s σε μία πλευρά και δύο ξεχωριστές συνδέσεις 100Gb/s στην άλλη πλευράΤο καλώδιο συνδέει σήματα δεδομένων από κάθε ένα από τα 4 ζεύγη MMF (Multi Mode Fiber) στο ενιαίο άκρο QSFP56 στο διπλό ζεύγος κάθε ενός από τα άκρα multiport QSFP56.Κάθε άκρο του καλωδίου QSFP56 περιλαμβάνει EEPROM που παρέχει πληροφορίες παρακολούθησης προϊόντος και κατάστασης, το οποίο μπορεί να διαβαστεί από το σύστημα υποδοχής.

Οι αυστηρές δοκιμές παραγωγής εξασφαλίζουν την καλύτερη εμπειρία εγκατάστασης, απόδοση και αντοχή.

Οι μοναδικές λύσεις καλωδίων ενεργού ινώδους ινών ποιότητας της Mellanox παρέχουν ενεργειακά αποδοτική συνδεσιμότητα για τις διασυνδέσεις κέντρων δεδομένων.,και μειωμένη κατανάλωση ενέργειας στα κέντρα δεδομένων.

Το NVIDIA® MFS1S50 είναι ένα QSFP56 VCSEL-based (Vertical Cavity Surface-Emitting Laser),οικονομικά αποδοτικό καλώδιο οπτικής διαίρεσης (AOC) από 200Gb/s έως 2 x 100Gb/s, σχεδιασμένο για χρήση σε συστήματα HDR (υψηλής ταχύτητας δεδομένων) InfiniBand (IB) 200Gb/s.

Το καλώδιο MFS1S50 συμμορφώνεται με την SFF-8665 για την QSFP56 λύση που συνδέεται.Παρέχει συνδεσιμότητα μεταξύ μονάδων συστήματος με σύνδεσμο 200Gb/s σε μία πλευρά και δύο ξεχωριστές συνδέσεις 100Gb/s στην άλλη πλευράΤο καλώδιο συνδέει σήματα δεδομένων από κάθε ένα από τα 4 ζεύγη MMF (Multi Mode Fiber) στο ενιαίο άκρο QSFP56 στο διπλό ζεύγος κάθε ενός από τα άκρα multiport QSFP56.Κάθε άκρο του καλωδίου QSFP56 περιλαμβάνει EEPROM που παρέχει πληροφορίες παρακολούθησης προϊόντος και κατάστασης, το οποίο μπορεί να διαβαστεί από το σύστημα υποδοχής.

Οι μοναδικές λύσεις καλωδίων ποιότητας της NVIDIA παρέχουν ενεργειακά αποδοτική συνδεσιμότητα για τις διασυνδέσεις κέντρων δεδομένων.και μειωμένη απαίτηση ισχύος στα κέντρα δεδομένων.

Οι αυστηρές δοκιμές παραγωγής εξασφαλίζουν την καλύτερη εμπειρία εγκατάστασης, απόδοση και αντοχή.

Πληροφορίες παραγγελίας

Απόλυτες μέγιστες προδιαγραφές

Οι απόλυτες μέγιστες ικανότητες είναι εκείνες πέραν των οποίων μπορεί να προκληθεί βλάβη στη διάταξη.

Η παρατεταμένη λειτουργία μεταξύ των λειτουργικών προδιαγραφών και των απόλυτων μέγιστων δυνατοτήτων δεν είναι σκόπιμη και μπορεί να προκαλέσει μόνιμη υποβάθμιση της συσκευής.

Απόλυτες μέγιστες αξιολογήσεις

Περιβαλλοντικές προδιαγραφές

Ο πίνακας αυτός παρουσιάζει τις περιβαλλοντικές προδιαγραφές του προϊόντος.

Λειτουργικές προδιαγραφές

Το τμήμα αυτό παρουσιάζει το εύρος τιμών για κανονική λειτουργία.

Ηλεκτρικές προδιαγραφές

Σημειώσεις:

• Πολλαπλά πεδία ρολογιού υποστηρίζονται μόνο στην πλευρά της γραμμής Rx. Η πλευρά του οικοδεσπότη Rx υποστηρίζει μόνο ένα πεδίο ρολογιού.
• Η κλειδαριά CDR QSFP Tx μπορεί να συμβεί μόνο εάν η λωρίδα Tx 4 μεταδίδει δεδομένα.

Ηλεκτροστατική εκκένωση (ESD)

Το προϊόν αυτό είναι συμβατό με τα επίπεδα ESD σε τυπικά περιβάλλοντα λειτουργίας κέντρων δεδομένων και πιστοποιημένο σύμφωνα με τα πρότυπα που αναφέρονται στο τμήμα συμμόρφωσης με τις κανονιστικές διατάξεις.Το προϊόν αποστέλλεται με προστατευτικά καπάκια σε όλες τις συνδέσεις για να προστατεύεται κατά τη μεταφοράΚατά την κανονική χειρισμό και λειτουργία των καλωδίων υψηλής ταχύτητας και των οπτικών δέκτες, η ESD είναι ανησυχητική κατά την εισαγωγή στο κλουβί QSFP του διακομιστή/σਵਿτς.πρέπει να τηρούνται οι συνήθεις προφυλάξεις χειρισμού του ESDΤα εν λόγω συστήματα περιλαμβάνουν τη χρήση γειωμένων ιμάντων καρπού/παπουτσιών και το δάπεδο ESD όπουδήποτε αφαιρείται/ενσωματώνεται καλώδιο/διαβιβαστή.Οι ηλεκτροστατικές εκπομπές στο εξωτερικό του πλαισίου του εξοπλισμού υποδοχής μετά την εγκατάσταση υπόκεινται στις απαιτήσεις ESD σε επίπεδο συστήματος..

Χειρισμός και Καθαρισμός

Ο δέκτης μπορεί να υποστεί βλάβη λόγω έκθεσης σε υπερτάσεις ρεύματος και υπερτάσεις.Να τηρούνται οι κανονικές προφυλάξεις χειρισμού για συσκευές ευαίσθητες σε ηλεκτροστατική έκρηξηΟ πομπός πρέπει να είναι πάντα στη θέση του όταν δεν υπάρχει καλώδιο ινών.Ο οπτικός σύνδεσμος έχει μια ενσωματωμένη επιφάνεια σύνδεσης η οποία εκτίθεται κάθε φορά που δεν έχει καλώδιο ή κάλυμμα.

Πριν τοποθετήσετε το καλώδιο ινών, καθαρίστε τον συνδετήρα καλωδίου για να αποφευχθεί η μόλυνση από αυτό.Σε περίπτωση μόλυνσης, θα πρέπει να χρησιμοποιούνται τυποποιημένα εργαλεία και μέθοδοι καθαρισμού.

Διαλειτουργικότητα

Για τις διαμορφώσεις που δοκιμάστηκαν με τα πιστοποιητικά αερομεταφορών, ανατρέξτε στην έκθεση πιστοποίησης προϊόντος επιπέδου συστήματος (SLP).

Επιλογή τιμής

Το AOC υποστηρίζει rate select, το οποίο ελέγχεται γράφοντας στα μητρώα 0x57-0x58.Rxn_Rate_Select) και δύο bits για κάθε λωρίδα πομπός στα byte 0x58 (88dec), Txn_Rate_Select) για να προσδιοριστεί έως τέσσερις ρυθμοί μπιτ, όπως ορίζεται στο SFF-8636 Rev 2.9.2 Πίνακας 6-5 ΕΝΚΟΔΙΣΜΟΙ XN_RATE_SELECT. Όλες οι τέσσερις λωρίδες πρέπει να έχουν την ίδια τιμή επιλογής ρυθμού.

Ο παρακάτω πίνακας προσδιορίζει το επιτόκιο για κάθε επιλεγμένη ρύθμιση επιτοκίου.

Επιλέξτε κωδικοποιήσεις

Μηχανικές προδιαγραφές

Διασύνδεση υψηλής ταχύτητας
Η πρόσφατη ταχεία αύξηση της κίνησης στα κέντρα δεδομένων και το cloud computing έχει οδηγήσει σε τεράστιες αυξήσεις της κίνησης από μηχανή σε μηχανή λόγω της ταχείας υιοθέτησης της εικονικής χρήσης των διακομιστών,λογισμικά καθορισμένα δίκτυα (SDN)Τώρα προσθέστε τις τεράστιες απαιτήσεις εύρους ζώνης για δικτύωση τεραβάιτ δεδομένων για την εκπαίδευση συστημάτων τεχνητής νοημοσύνης (AI) μηχανικής μάθησης (ML) βασισμένων σε GPU.

Αυτό οδηγεί σε τεράστιες απαιτήσεις για δίκτυα υψηλού εύρους ζώνης και χαμηλής καθυστέρησης.Τα καλώδια υψηλής ταχύτητας DAC και AOC και οι διασύνδεσεις οπτικών μεταβιβαστών διαδραματίζουν κρίσιμο ρόλο στις σύγχρονες τεχνολογίες κέντρων δεδομένων.

Η οικογένεια προϊόντων NVIDIA® Mellanox® LinkX® καλωδίων και δέκτων μεταφοράς παρέχει την πιο ολοκληρωμένη γραμμή της βιομηχανίας 10, 25, 40, 50, 100, 200 και 400GbE στο Ethernet και EDR, HDR,και NDR στα προϊόντα InfiniBand για το Cloud, HPC, Δίκτυο 2.0Εταιρείες, τηλεπικοινωνίες, αποθήκευση και τεχνητή νοημοσύνη, εφαρμογές κέντρων δεδομένων.

Τα καλώδια και οι δέκτες λήψης LinkX χρησιμοποιούνται συχνά για τη σύνδεση των διακόπτες από την κορυφή του ράφου προς τα κάτω με τους προσαρμογείς δικτύου στις GPU και τους διακομιστές CPU της NVIDIA,και αποθήκευσης και/ή προς τα επάνω σε εφαρμογές μετατροπής σε μετατροπές σε όλη την υποδομή δικτύου.
