το καλώδιο 2m HDR100 Mellanox DAC άμεσο συνδέει το καλώδιο MCP7H50-H002R26 MCP7H50-V0xxR QSFP56 ινών
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP7H50-H002R26 |
| Έγγραφο: | MCP7H50-H002R26.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση: | Νέο και πρωτότυπο | Διαθεσιμότητα: | Στοκ |
|---|---|---|---|
| Χρόνος εγγύησης: | 1 έτος | τεχνολογία: | Infiniband |
| Μέγιστη ταχύτητα: | HDR σε 2xHDR100 | Ρυθμός δεδομένων: | 200Gb/s σε 100Gb/s |
| Τάση τροφοδοσίας: | -0.3 ~ 3.6V | Τάση εισόδου δεδομένων: | -0.3 ~ 3.465V |
| Τάση εισόδου ελέγχου: | -0.3 ~ 4.0V | Όριο ζημιάς: | 3.4dbm |
| Επισημαίνω: | καλώδιο 2m Mellanox DAC,Καλώδιο HDR100 Mellanox DAC,2m άμεσα συνδέουν το καλώδιο ινών |
||
Περιγραφή προϊόντων

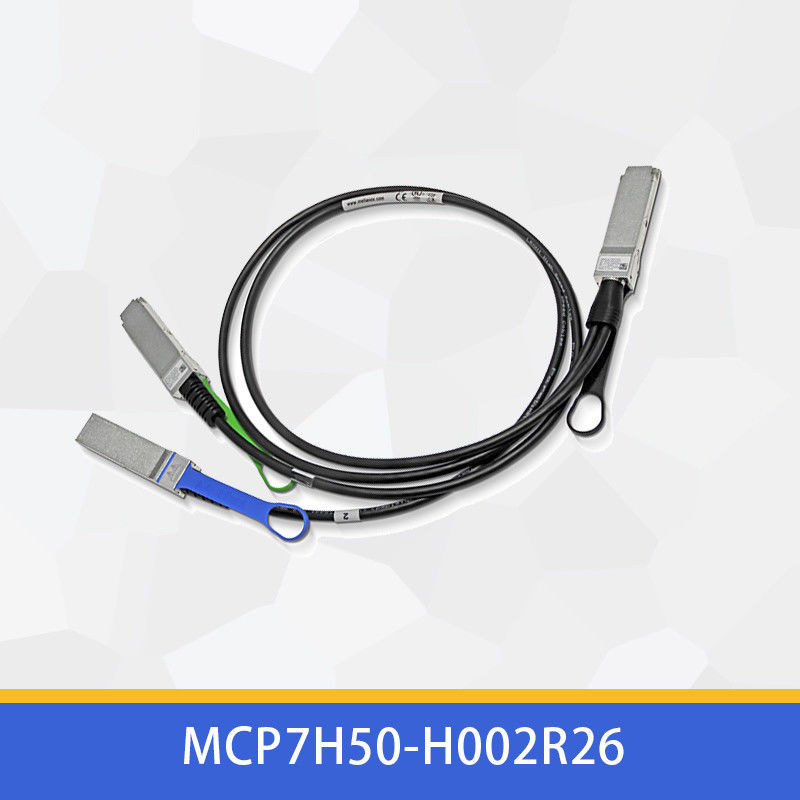

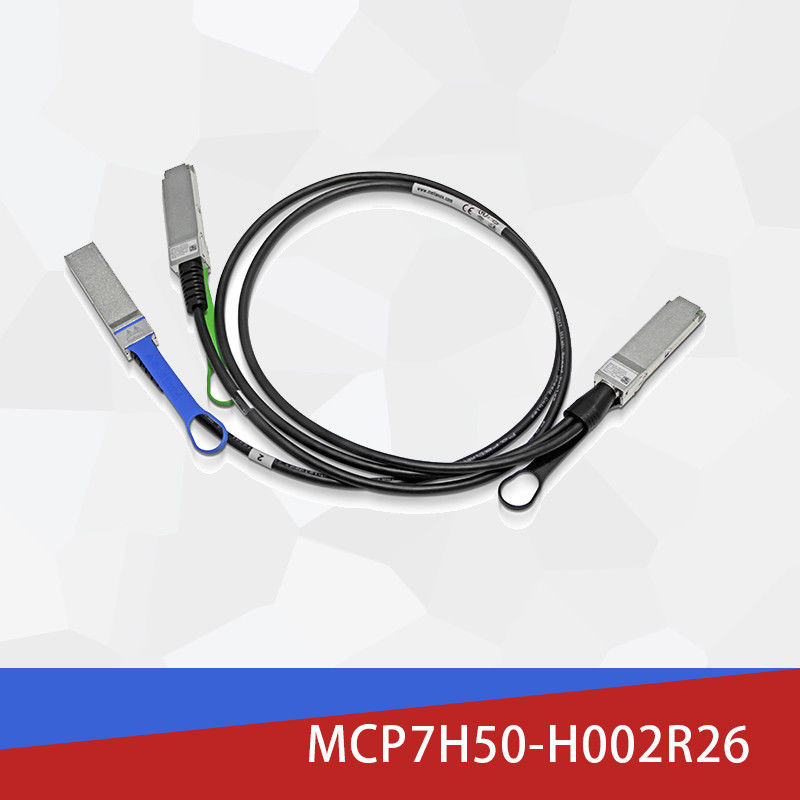

Mellanox MCP7H50-H002R26: 200G HDR σε διπλό καλώδιο DAC 100G HDR100 Breakout
Αξιοσημείωτα στοιχεία των επιδόσεων
Βελτιστοποίηση εύρους ζώνης
Ενεργά διαχωρίζει το εύρος ζώνης 200G HDR σε δύο ανεξάρτητα κανάλια 100G HDR100 με μηδενική ενεργό ισχύ
Προηγμένη ακεραιότητα σήματος
Η τεχνολογία διαμόρφωσης PAM4 εξασφαλίζει εξαιρετική μετάδοση δεδομένων με BER καλύτερη από 1E-15
Επισκόπηση του προϊόντος
Το Mellanox MCP7H50-H002R26 είναι μια λύση υψηλών επιδόσεων Direct Attach Copper (DAC) που χρησιμεύει ως ανώτερη εναλλακτική λύση για την παραδοσιακήκαλώδιο με παθητική ίναΑυτή η καινοτόμος διασύνδεση μετατρέπει αποτελεσματικά μια ενιαία θύρα HDR InfiniBand 200Gb/s σε δύο ανεξάρτητες συνδέσεις HDR100 100Gb/s,προσφέροντας στα κέντρα δεδομένων ένα βέλτιστο συνδυασμό απόδοσης, αποδοτικότητα ενέργειας και οικονομική απόδοση για περιβάλλοντα δικτύωσης υψηλής πυκνότητας.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Πρότυπο προϊόντος | MCP7H50-H002R26 |
| Διαμόρφωση ταχύτητας δεδομένων | 200G HDR σε 2×100G HDR100 |
| Τύπος διασύνδεσης | Άμεση προσκόλληση χαλκού (DAC) |
| Διάστημα καλωδίου | 2 μέτρα (± 0,05m ανοχή) |

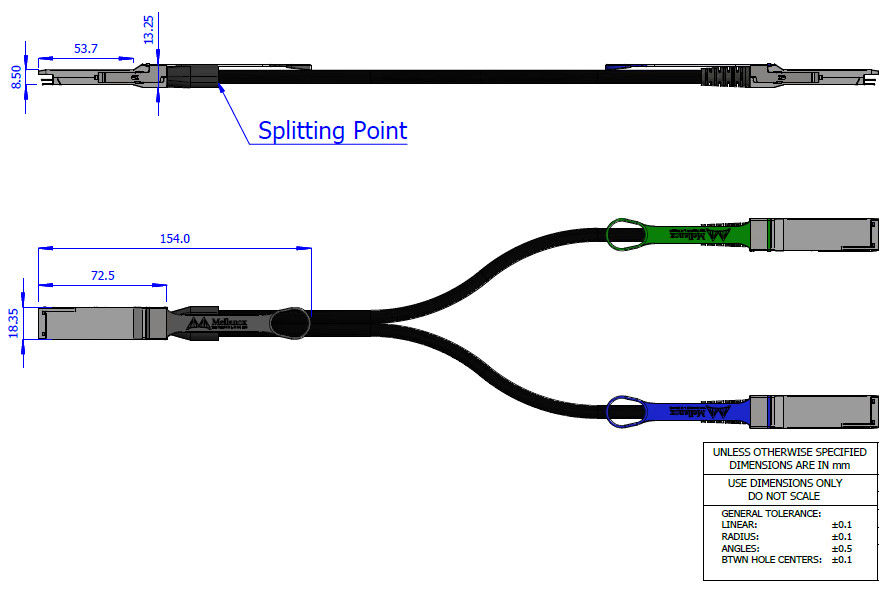

| Διασύνδεση συνδέσμου | Από το QSFP56 έως το 2×QSFP56 |
| Διάμετρος καλωδίου | 26 AWG |
| Κατανάλωση ενέργειας | < 0,1 W (παθητική λειτουργία) |
| Θερμοκρασία λειτουργίας | 0°C έως 70°C |
| Πρότυπα συμμόρφωσης | ΙΒΤΑ HDR, SFF-8665, SFF-8636, RoHS |
| Χαρακτηριστική αντίσταση | 100Ω (περίοδος 90-110Ω) |
Εφαρμογή της τεχνολογίας
Αυτό το προηγμένοκαλώδιο με παθητική ίναΗ εναλλακτική λύση χρησιμοποιεί εξελιγμένη τεχνολογία διαμόρφωσης PAM4 4 × 50Gb / s, παρέχοντας εξαιρετική ακεραιότητα σήματος σε όλα τα κανάλια μετάδοσης. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface, παρέχοντας μια ισχυρή εναλλακτική λύση στα παραδοσιακά συστήματα οπτικών ινών.
Λειτουργική μεθοδολογία
Το MCP7H50-H002R26 λειτουργεί ως έξυπνη παθητική ηλεκτρική γέφυρα,αποτελεσματική δρομολόγηση σημάτων υψηλής ταχύτητας από έναν ενιαίο συνδετήρα QSFP56 (υποστηρίζοντας 200G HDR) σε δύο ανεξάρτητους συνδετήρες QSFP56 (καθένας υποστηρίζοντας 100G HDR100)Αυτό το εξελιγμένοκαλώδιο με παθητική ίναreplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference, διασφαλίζοντας την αξιόπιστη διαβίβαση δεδομένων.
Περιβάλλον εφαρμογής
Αυτή η λύση διασύνδεσης υψηλής πυκνότητας είναι ιδανική για τις απαιτήσεις σύγχρονων υποδομών:
Δίκτυα κέντρων δεδομένων
Αρχιτεκτονικές σπονδυλικής στήλης και συνδεσιμότητα από την κορυφή του ράφους για περιβάλλοντα υπερκλίμακας
Υπολογιστές υψηλής απόδοσης
Διασύνδεση συστάσεων για επιστημονική έρευνα και μηχανικές προσομοιώσεις
Τεχνητή Νοημοσύνη & Μηχανική Μάθηση
Σύνδεση συστάσεων κατάρτισης για πλαίσια βαθιάς μάθησης
Συστήματα αποθήκευσης
Σύνδεσεις υψηλής ταχύτητας για λύσεις αποθήκευσης SAN και NAS
Ανταγωνιστικά πλεονεκτήματα
Το MCP7H50-H002R26 προσφέρει σημαντικά πλεονεκτήματα τόσο σε σχέση με τα ενεργά οπτικά καλώδια όσο και με τις λύσεις χαλκού προηγούμενης γενιάς:
- Οικονομική αποδοτικότητα:Παρέχει περίπου 35-45% μείωση του κόστους σε σύγκριση με ισοδύναμες ενεργές οπτικές λύσεις
- Βελτιστοποίηση ισχύος:Καταναλώνει λιγότερο από 0,1 W σε σύγκριση με 2-3 W για ενεργά οπτικά καλώδια
- Βελτιωμένη αξιοπιστία:Το παθητικό σχεδιασμό εξαλείφει τα σημεία βλάβης που σχετίζονται με τα ενεργά συστατικά
- Μειωμένη καθυστέρησηΗ μετάδοση ηλεκτρικού σήματος προσφέρει χαμηλότερη καθυστέρηση από τα συστήματα οπτικής μετατροπής
- Περιβαλλοντική ασφάλεια:Το σακάκι LSZH και η κατασκευή χωρίς αλογόντα βελτιώνουν τα πρότυπα ασφάλειας των εγκαταστάσεων
- Θερμική διαχείριση:Μειωμένη κατανάλωση ενέργειας μειώνει τις απαιτήσεις ψύξης σε πυκνούς διαμορφώσεις
Υπηρεσίες υποστήριξης
Η Mellanox παρέχει ολοκληρωμένη υποδομή υποστήριξης για το MCP7H50-H002R26:
- 1 έτος περιορισμένη εγγύηση υλικού που καλύπτει υλικά και ελαττώματα κατασκευής
- Παγκόσμιο δίκτυο τεχνικής υποστήριξης με εξειδικευμένη βοήθεια για τις προκλήσεις ένταξης
- Υπηρεσίες προσαρμοσμένης διαμόρφωσης για σενάρια ανάπτυξης μεγάλης κλίμακας
- Τυπική εκπλήρωση παραγγελιών εντός 2-3 εβδομάδων με διαθέσιμες ταχύτερες επιλογές
- Υπηρεσίες επαλήθευσης συμβατότητας για ετερογενή περιβάλλοντα
Συχνές Ερωτήσεις
Ποια μέγιστη απόσταση υποστηρίζει η λύση DAC;
Το MCP7H50-H002R26 είναι σχεδιασμένο για εφαρμογές μικρής εμβέλειας έως 3 μέτρα, καθιστώντας το ιδιαίτερα κατάλληλο για συνδεσιμότητα σε κλίμακα ράκ και γειτονικών ράκ σε περιβάλλοντα κέντρων δεδομένων.
Αυτό το καλώδιο είναι συμβατό με εξοπλισμό που δεν είναι Μελάνοξ;
Ενώ βελτιστοποιήθηκε για τα συστήματα Mellanox, αυτό τοκαλώδιο με παθητική ίναη εναλλακτική λύση συμμορφώνεται με τα βιομηχανικά πρότυπα και είναι γενικά συμβατή με εξοπλισμό άλλων κατασκευαστών που υποστηρίζει InfiniBand HDR και συμβατές διεπαφές QSFP56.
Τι συντήρηση απαιτείται για αυτά τα καλώδια;
Ως παθητική λύση, το MCP7H50-H002R26 απαιτεί ελάχιστη συντήρηση πέρα από την περιοδική οπτική επιθεώρηση για φυσικές βλάβες και διασφάλιση ότι οι συνδέσεις παραμένουν καθαρές και απαλλαγμένες από συντρίμμια.
Οδηγίες εγκατάστασης
Για τη διασφάλιση βέλτιστων επιδόσεων και μακροζωίας:
- Διατηρείται ελάχιστη ακτίνα καμπής 34 mm για μονοπύλες και 68 mm για επαναλαμβανόμενες καμπύλες
- Αποφύγετε απότομες στροφές, ιδιαίτερα κοντά στις διεπαφές των συνδέσμων όπου η πίεση είναι συγκεντρωμένη
- Εφαρμόστε κατάλληλες προφυλάξεις κατά τη διάρκεια των διαδικασιών χειρισμού και εγκατάστασης
- Ελέγξτε τη συμβατότητα με το λογισμικό σταθεροποίησης συστήματος υποδοχής και τις εκδόσεις οδηγών πριν από την ανάπτυξη
- Λειτουργεί αυστηρά εντός των καθορισμένων εύρων θερμοκρασίας (0°C έως 70°C) και υγρασίας (5% έως 85%)
- Ελέγξτε τακτικά τις συνδέσεις για υπολείμματα ή ζημιές πριν από την εγκατάσταση και κατά τη διάρκεια των κύκλων συντήρησης
