NVIDIA Spectrum SN3000 MSN3700-CS2F: Μετακόπτης ανοικτής δικτύωσης υψηλής πυκνότητας 100GbE

1Γενική εικόνα του προϊόντος

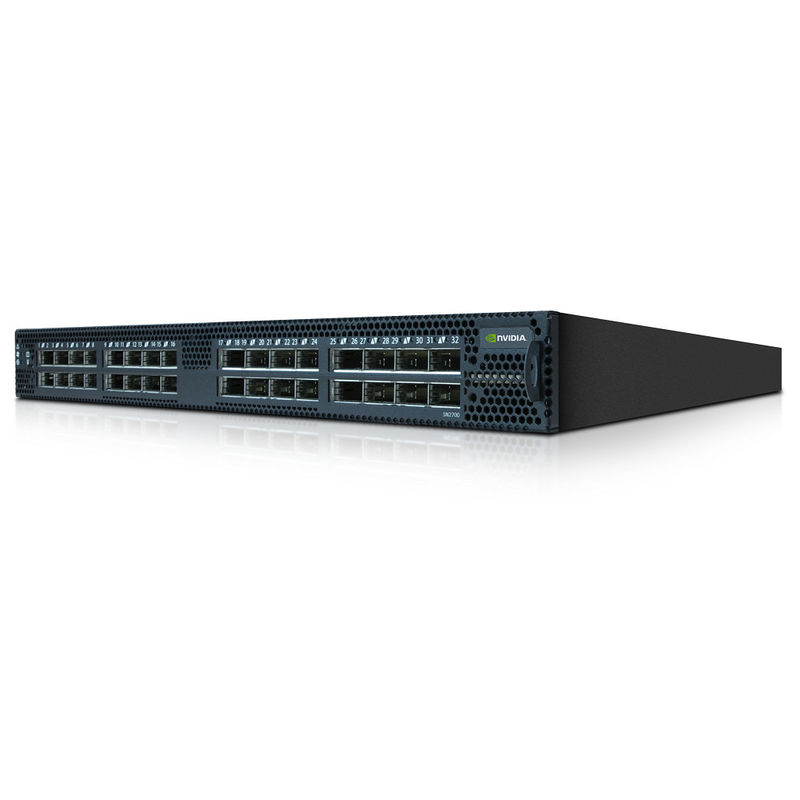

Το MSN3700-CS2F είναι ένας διακόπτης δικτύου 1U από τη σειρά Spectrum SN3000 της NVIDIA,παρέχοντας 32 θύρες 100GbE συνδεσιμότητας με την ευελιξία να διαιρούνται θύρες για συνδέσεις διακομιστών 10/25GbEΧτισμένο πάνω στην αρχιτεκτονική Spectrum-2 ASIC, αυτός ο ανοιχτός διακόπτης Ethernet παρέχει 6,4Tb / s μη αποκλειστικής απόδοσης, καθιστώντας την ιδανική λύση για τις σύγχρονες ανάπτυξη κέντρων δεδομένων.Με υποστήριξη πολλαπλών λειτουργικών συστημάτων, συμπεριλαμβανομένου του NVIDIA Onyx, αυτός ο διακόπτης δικτύου προσφέρει απαράμιλλη ευελιξία και απόδοση για το σύννεφο, τις επιχειρήσεις και τα περιβάλλοντα υπολογιστών υψηλών επιδόσεων.

2Βασικά χαρακτηριστικά

• 32 x θύρες QSFP28 που υποστηρίζουν ταχύτητες 100GbE, 50GbE, 40GbE και 25GbE
• Δυνατότητα διαχωρισμού θύρας για υποστήριξη έως 128 x 10/25GbE συνδέσεων
• 6.4Tb/s χωρητικότητα διασύνδεσης με 4,76 δισεκατομμύρια πακέτα ανά δευτερόλεπτο
• Μετακόμιση διακοπής με συνεπή καθυστέρηση 425ns
• 42MB πλήρως κοινόχρηστο μπουφέρι πακέτων για απορρόφηση εκρήξεων
• Δύο τροφοδοσίες ηλεκτρικής ενέργειας (AC) με εναλλακτική θερμότητα με ελαστικό ανεμιστήρα N+1
• Προεγκατεστημένο με το λειτουργικό σύστημα δικτύου NVIDIA Onyx

3Προηγμένες τεχνολογίες

Η σειρά SN3000 ενσωματώνει το ASIC Spectrum-2 της NVIDIA με υποστήριξη για:

• RoCE (RDMA over Converged Ethernet) για απευθείας δικτύωση με GPU
• Δρομολόγηση και γέφυρα VXLAN με επιτάχυνση υλικού
• Προηγμένη τηλεμετρία με την τεχνολογία What Just Happened (WJH)
• Τηλεμετρία δικτύου εντός ζώνης (INT) για παρακολούθηση σε πραγματικό χρόνο
• Προγραμματιζόμενος αγωγός με βαθιά επιθεώρηση πακέτων (έως 512 bytes)
• Ανοικτά πρότυπα Ethernet, συμπεριλαμβανομένου του ONIE για την ευελιξία του λειτουργικού συστήματος δικτύου

4Λειτουργική αρχιτεκτονική

Το MSN3700-CS2F χρησιμοποιεί μια πλήρως κοινή αρχιτεκτονική buffer πακέτων που κατανέμει δυναμικά μνήμη σε όλες τις θύρες, εξασφαλίζοντας δίκαιη κατανομή εύρους ζώνης και αποτρέποντας το μπλοκάρισμα κεφαλής γραμμής.Ο διακόπτης λειτουργεί σε κατάσταση διακοπήςΗ προσέγγιση αυτή ελαχιστοποιεί την καθυστέρηση, διατηρώντας παράλληλα τις επιδόσεις του ρυθμού γραμμής.Το Spectrum-2 ASIC επεξεργάζεται πακέτα σε ένα μόνο πέρασμα, ακόμη και για πολύπλοκες λειτουργίες όπως η δρομολόγηση VXLAN και η μετάφραση διευθύνσεων δικτύου.

5. Σενάρια ανάπτυξης

• Το data center backbone layer που υποστηρίζει συνδεσιμότητα υφασμάτων 100GbE
• Διακόπτης φύλλων υψηλής πυκνότητας για σύνδεση διακομιστή 25GbE
• Δίκτυα AI / ML με υποστήριξη RoCE για την NVIDIA GPUDirect
• Υποδομή cloud με δίκτυα επικάλυψης VXLAN
• Υφάσματα αποθήκευσης με υποστήριξη NVMe over Fabrics (NVMe-oF)
• Δίκτυα χρηματοοικονομικής διαπραγμάτευσης που απαιτούν χαμηλή καθυστέρηση και υψηλή απόδοση

6Τεχνικές προδιαγραφές

7. Ανταγωνιστικά πλεονεκτήματα

• Ηγετική πυκνότητα λιμένων στον κλάδο σε συντελεστή μορφής 1U
• Ο πλήρως κοινόχρηστος αποθηκευτικός θυρίδας πακέτων εξασφαλίζει δίκαιη κατανομή εύρους ζώνης
• Προηγμένες δυνατότητες τηλεμετρίας μειώνουν το μέσο χρόνο μέχρι την επίλυση
• Η ανοικτή σχεδίαση Ethernet αποτρέπει την κλειδώση του προμηθευτή
• Ανώτερη κλίμακα VXLAN με 10 φορές περισσότερες σήραγγες από τους ανταγωνιστές
• Ευέλικτες ταχύτητες θύρας από 1GbE έως 100GbE με χρήση καλωδίων διακοπής
• Ολοκληρωμένη υποστήριξη RoCE για ευθεία φορτία εργασίας GPU

8Υπηρεσία & Υποστήριξη

Το MSN3700-CS2F έρχεται με μια τυποποιημένη εγγύηση περιορισμένου υλικού 1 έτους με 14 εργάσιμες ημέρες.4ωρη αποστολη τεχνικουΗ NVIDIA προσφέρει επαγγελματικές υπηρεσίες σχεδιασμού, υλοποίησης και βελτιστοποίησης της υποδομής δικτύου.

9Συχνές ερωτήσεις

Ε: Μπορεί αυτός ο διακόπτης να χρησιμοποιηθεί με άλλα λειτουργικά συστήματα δικτύου;
Α: Ναι, ενώ έχει προεγκατασταθεί με το NVIDIA Onyx, ο διακόπτης υποστηρίζει οποιοδήποτε λειτουργικό σύστημα δικτύου συμβατό με το ONIE, συμπεριλαμβανομένων του Cumulus Linux και του SONIC.

Ε: Ποιους τύπους δέκτη και καλωδίων υποστηρίζονται;
Α: Ο διακόπτης υποστηρίζει ένα ευρύ φάσμα DAC, AOC και δέκτη ινών, συμπεριλαμβανομένων των οπτικών 100GbE SR4, LR4, CWDM4 και PSM4.

Ε: Είναι ο διακόπτης κατάλληλος για ανάπτυξη RoCE;
Α: Ναι, το Spectrum-2 ASIC παρέχει ισχυρή υποστήριξη RoCE με χαρακτηριστικά ελέγχου συμφόρησης και απομόνωσης της κυκλοφορίας.

Ε: Ποια είναι η κατανάλωση ενέργειας του διακόπτη;
Α: Η τυπική κατανάλωση ισχύος είναι 300W με μέγιστη κατανάλωση 400W ανάλογα με τη διαμόρφωση και χρήση της θύρας.

10Σημειώσεις εγκατάστασης και λειτουργίας

• Διασφάλιση επαρκούς διαχωρισμού για την ροή αέρα γύρω από το διακόπτη
• Ελέγξτε τη συμβατότητα των δέκτων και των καλωδίων πριν από την ανάπτυξη
• Λειτουργούν υπό καθορισμένες περιβαλλοντικές συνθήκες (0 °C έως 40 °C, υγρασία 5-85%).
• Ακολουθήστε τις κατάλληλες προφυλάξεις ESD κατά την εγκατάσταση
• Συμμορφώνεται με τα πρότυπα ασφάλειας, συμπεριλαμβανομένων των CB, CE, cTUVus και CU
• Η συμμόρφωση EMC περιλαμβάνει πιστοποιητικά FCC, ICES, RCM και VCCI
