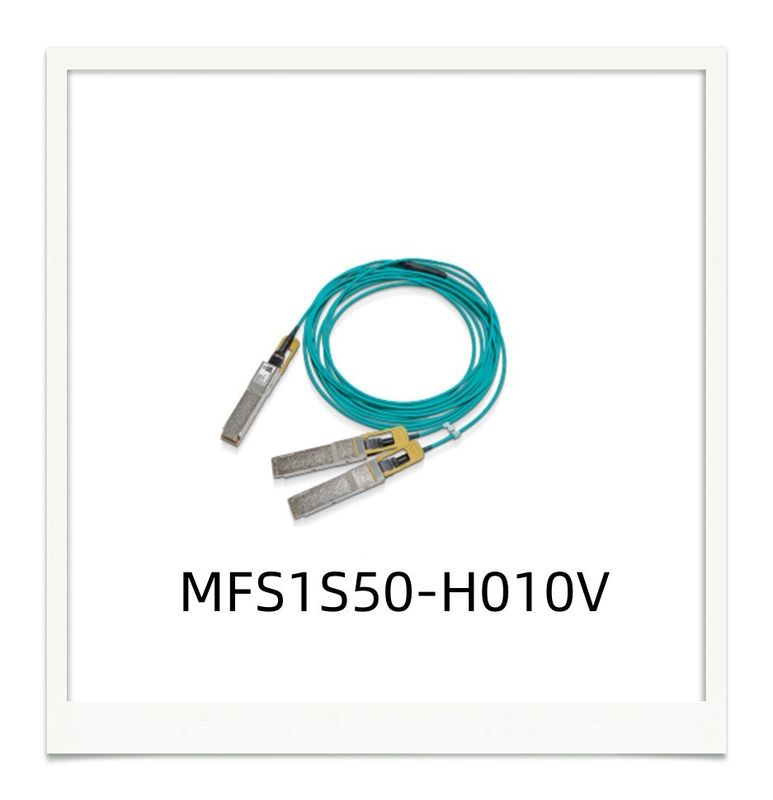

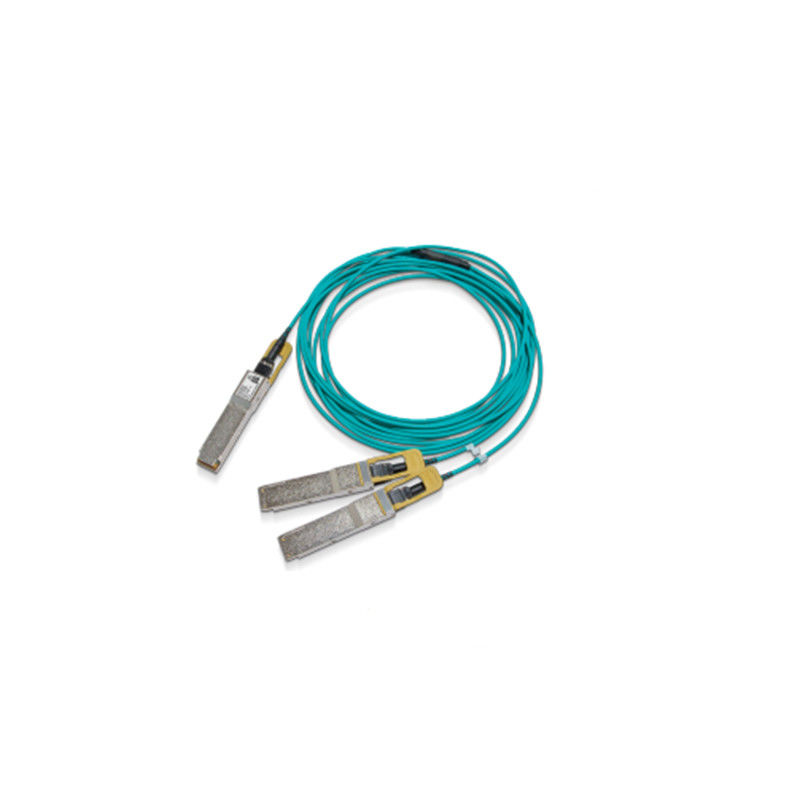

NVIDIA MFS1S50-H010V 200G έως 2x100G QSFP56 ενεργό οπτικό καλώδιο διαίρεσης

Επισκόπηση του προϊόντος

Το NVIDIA® MFS1S50-H010V είναι ένα υψηλής απόδοσης, οικονομικά αποδοτικό ενεργό οπτικό καλώδιο (AOC) σχεδιασμένο για τις διασυνδέσεις κέντρων δεδομένων επόμενης γενιάς.καλώδιο οπτικών ινώνΤο InfiniBand HDR είναι ένα βασικό στοιχείο για τα συστήματα υψηλής ταχύτητας InfiniBand HDR και 200GbE,Παροχή αξιόπιστης, χαμηλής καθυστέρησης συνδεσιμότητας μεταξύ διακόπτες και διακομιστών.καλώδιο με παθητική ίναΗ alternative προσφέρει μια ενεργή λύση υψηλών επιδόσεων για απαιτητικά περιβάλλοντα.

Βασικά χαρακτηριστικά

• Μεταφορά δεδομένων υψηλής ταχύτητας:Υποστηρίζει InfiniBand HDR 200Gb/s και 200GbE, χωρίζοντας σε κανάλια HDR100 ή 100GbE 2x100Gb/s.
• Χαμηλή καθυστέρηση και χαμηλή ισχύς:Σχεδιασμένο για ελάχιστη καθυστέρηση σήματος και τυπική κατανάλωση ισχύος μόλις 4,5W στο τέλος 200G.
• Ανώτερη ποιότητα και αξιοπιστία:Κατασκευάστηκε με τους αυστηρούς ποιοτικούς ελέγχους της NVIDIA για εξαιρετική απόδοση και μακροχρόνια αντοχή.
• Σχεδιασμός με θερμό σύμπλεγμα:Διευκολύνει την εύκολη εγκατάσταση και συντήρηση χωρίς διακοπή λειτουργίας του συστήματος.
• Επεκτάμενη εμβέλεια:Υποστηρίζει μήκους σύνδεσης έως και 30 μέτρα μέσω πολυ-τροποποιημένης ινώδους (MMF).

Βασική τεχνολογία και πρότυπα

Το MFS1S50-H010V AOC αξιοποιεί την προηγμένη τεχνολογία VCSEL (Vertical Cavity Surface-Emitting Laser) και τη διαμόρφωση PAM4 για την επίτευξη των υψηλών ρυθμών δεδομένων.διασφάλιση ευρείας διαλειτουργικότηταςΟι βασικές προδιαγραφές περιλαμβάνουν:

• Φόρμα:Επικαιρότητα:
• Συμμορφωτικά πρότυπα:SFF-8665 (QSFP56), SFF-8636 (I2C Management Interface), IBTA IB HDR, 200GbE
• Ποσοστό δεδομένων:200 Gb/s έως 2 x 100 Gb/s
• Διαγνωστική:Πλήρης ψηφιακή διαγνωστική παρακολούθηση (DDM) για ελέγχους υγείας σε πραγματικό χρόνο (θερμοκρασία, τάση, ισχύ TX/RX ανά λωρίδα).

Αρχή λειτουργίας

Αυτό το ενεργό οπτικό καλώδιο διαίρεσης λειτουργεί ως ένας ευφυής μετατροπέας διεπαφής.το οποίο στη συνέχεια διαχωρίζεται και μετατρέπεται σε οπτικά σήματα που μεταδίδονται μέσω τεσσάρων ζευγαριών πολυτρόπων ινώνΣτα δύο άκρα του QSFP56, αυτά τα οπτικά σήματα μετατρέπονται σε δύο ξεχωριστά ηλεκτρικά σήματα 100Gb / s.Μια ενσωματωμένη EEPROM σε κάθε σύνδεσμο παρέχει ζωτικές πληροφορίες για το προϊόν και παρακολούθηση της κατάστασης στο σύστημα υποδοχής μέσω της διεπαφής I2C, επιτρέποντας προηγμένη διαχείριση και αντιμετώπιση προβλημάτων.

Τυπικές εφαρμογές

Το MFS1S50-H010Vκαλώδιο οπτικών ινώνείναι ιδανικό για περιβάλλοντα υπολογιστών υψηλών επιδόσεων που απαιτούν αποτελεσματική χρήση λιμένων και επεκτασιμότητα.

• Διασύνδεση κέντρου δεδομένων:Σύνδεση ενός διακόπτη κορυφής (ToR) σε δύο διακόπτες φύλλου ή διακομιστές.
• Υψηλής απόδοσης υπολογιστές (HPC):Κατασκευή συστάσεων για επιστημονική έρευνα, χρηματοοικονομικό μοντέλο και εκπαίδευση AI.
• Υποδομή cloud:Βελτίωση της συνδεσιμότητας εντός και μεταξύ κέντρων δεδομένων cloud για εφαρμογές υπερκλίμακας.
• Συγκέντρωση δικτύου:Η αποτελεσματική συγκέντρωση πολλαπλών ροών 100G σε σύνδεση 200G υψηλότερου εύρους ζώνης.

Προδιαγραφές & Οδηγός επιλογής

Ανταγωνιστικά πλεονεκτήματα

• Βελτιστοποιητής πυκνότητας:Διπλασιάζει αποτελεσματικά την χωρητικότητα των λιμένων μετατρέποντας μια θύρα 200G σε δύο θύρες 100G, μεγιστοποιώντας την επένδυση του διακόπτη.
• Εγγύηση απόδοσης:Υποβάλλεται σε αυστηρές δοκιμές παραγωγής για να εξασφαλίσει την ανώτερη ακεραιότητα του σήματος και χαμηλά ποσοστά σφάλματος bits σε σύγκριση με πολλάκαλώδιο με παθητική ίναλύσεις.
• Ηλεκτρική απόδοση:Προσφέρει μια χαμηλότερη λύση ισχύος ανά gigabit από τη χρήση πολλαπλών διακριτών πομπούς και καλωδίων.
• Εύκολη χρήση:Μια προετοιμασμένη λύση plug-and-play εξαλείφει την πολυπλοκότητα και τα πιθανά σημεία βλάβης που σχετίζονται με ξεχωριστά οπτικά καλώδια και καλώδια επικάλυψης.

Υπηρεσία & Υποστήριξη

Υποστηρίζουμε τα προϊόντα μας με ένα ολοκληρωμένο πακέτο υπηρεσιών.καλώδιο οπτικών ινώνΔιατηρούμε ένα τεράστιο αποθεματικό, συμπεριλαμβανομένου αυτού του ειδικούκαλώδιο με παθητική ίναΗ εξειδικευμένη ομάδα τεχνικής υποστήριξης είναι διαθέσιμη για να παρέχει προ-πουλήσεις συμβουλές και μετά τις πωλήσεις αντιμετώπιση προβλημάτων, διασφαλίζοντας το δίκτυό σας λειτουργεί σε υψηλή απόδοση.

Συχνές ερωτήσεις (FAQ)

Ε: Ποια είναι η διαφορά μεταξύ καλωδίου AOC και καλωδίου DAC παθητικού;
Α: Ένα ενεργό οπτικό καλώδιο (AOC) χρησιμοποιεί οπτικές ίνες και ενσωματωμένους δέκτες μετατροπής για να μετατρέπει ηλεκτρικά σήματα σε φως, επιτρέποντας μεγαλύτερες αποστάσεις (μέχρι 30m+) και ελαφρύτερο βάρος.Ένα καλώδιο Passive Direct Attach Copper (DAC) είναι ένα διάλυμα χαλκού που περιορίζεται σε μικρότερες αποστάσεις (~3-5m) και είναι πιο ευαίσθητο στις ηλεκτρομαγνητικές παρεμβολές.

Ε: Είναι αυτό το καλώδιο συμβατό με τις υπάρχουσες θύρες 100GbE QSFP28;
Α: Όχι, αυτό το καλώδιο απαιτεί θύρες QSFP56, οι οποίες είναι ηλεκτρικά συμβατές, αλλά έχουν σχεδιαστεί για υψηλότερους ρυθμούς δεδομένων.

Ε: Μπορώ να χρησιμοποιήσω ένα από τα 100Gb/s άκρα ανεξάρτητα;
Α: Όχι, και τα δύο άκρα 100Gb/s πρέπει να είναι συνδεδεμένα με ενεργές συσκευές για να αρχίσει και να λειτουργήσει σωστά ολόκληρος ο σύνδεσμος.

Ε: Υποστηρίζει αυτό το καλώδιο την ψηφιακή διάγνωση παρακολούθησης (DDM);
Α: Ναι, παρέχει πλήρη λειτουργία DDM, συμπεριλαμβανομένης της θερμοκρασίας, της τάσης, του ρεύματος TX bias και της παρακολούθησης ισχύος RX/TX για κάθε λωρίδα, προσβάσιμη μέσω της διεπαφής I2C.

Σημαντικές Προφυλάξεις

• Χειρισμός:Να χρησιμοποιείτε πάντα ένα ιμάντα χειρός ESD όταν το χειρίζεστε.
• Ράδιο κάμψης:Να αποφεύγεται η κάμψη του καλωδίου πέρα από την ελάχιστη ακτίνα κάμψης των 30 mm για την πρόληψη βλάβης των εσωτερικών ινών.
• Συμβατότητα:Επιβεβαιώστε την συμβατότητα με τον συγκεκριμένο διακόπτη και το υλικό του διακομιστή πριν την αγορά.
• Καθαρισμός:Εάν είναι απαραίτητο το καθάρισμα, χρησιμοποιήστε μόνο εγκεκριμένα εργαλεία και μεθόδους καθαρισμού με οπτική ίνα.
• Περιβάλλον:Σχεδιασμένο για περιβάλλοντα ελεγχόμενων κέντρων δεδομένων.
