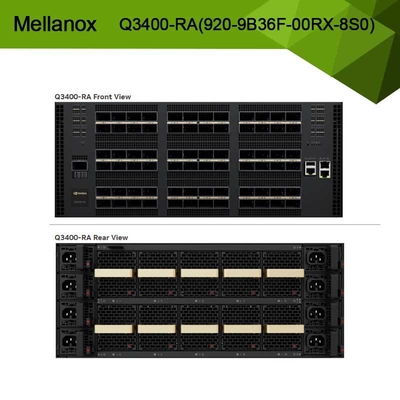

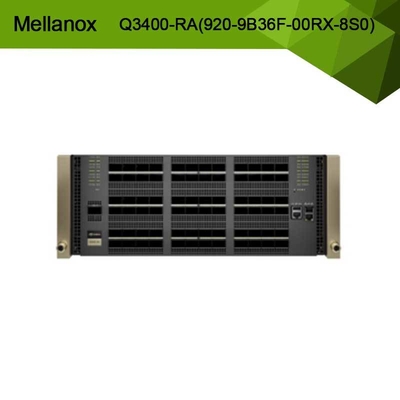

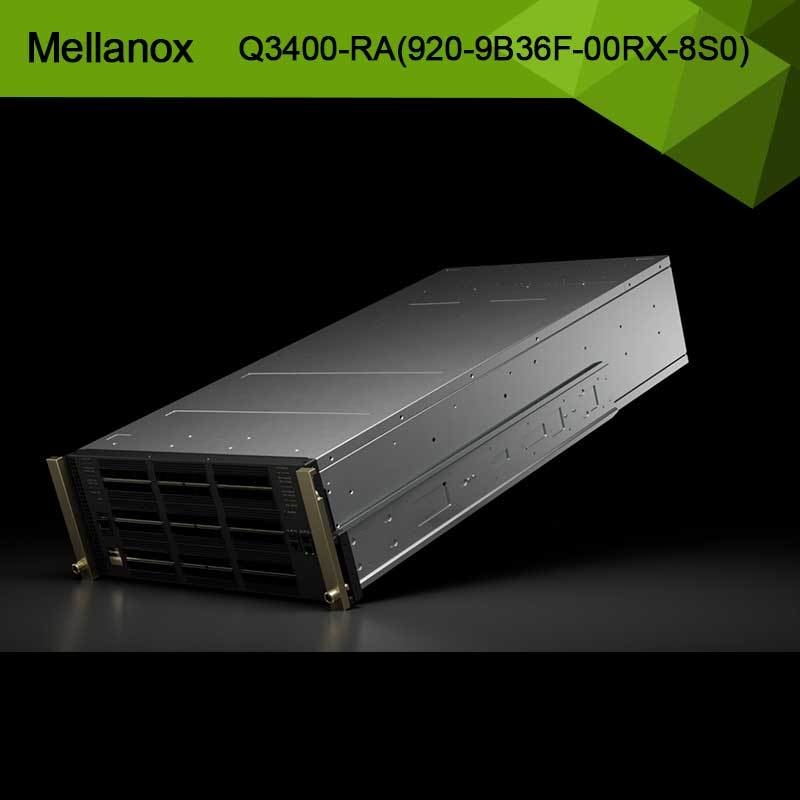

Κβαντικό-3 βασισμένος XDR Infiniband Switch Q3400-RA 920-9B36F-00RX-8S0 4U 144 θύρες XDR πάνω από 72 κλουβιά OSFP 8 πηγές ρεύματος

NVIDIA Quantum-3 Q3400-RA XDR 800Gb/s InfiniBand Switch Σύστημα

Το NVIDIA Q3400-RA είναι ένα υψηλής απόδοσης, 4U σύστημα μετατροπής InfiniBand που είναι τοποθετημένο σε ράκ και έχει σχεδιαστεί για την επόμενη γενιά AI και HPC κέντρων δεδομένων.Αυτός ο διακόπτης δικτύου παρέχει ένα κορυφαίο στη βιομηχανία 115.2 Tb/s συνολική απόδοση μέσω 144 μη αποκλειστικών θύρων 800Gb/s. Έχει σχεδιαστεί για τεράστια επεκτασιμότητα, εξαιρετικά χαμηλή καθυστέρηση και εξαιρετική αποδοτικότητα ενέργειας,καθιστώντας την ιδανική λύση σπονδυλικής στήλης για μεγάλα συστάδια και υφάσματα εκπαίδευσης AI.

Βασικά σημεία πώλησης

• Ακαταμάχητη απόδοση: 144 θύρες InfiniBand 800Gb/s για συνολικό εύρος ζώνης 115,2 Tb/s.
• Κβαντικό-3 ASIC: αξιοποιεί την τεχνολογία SerDes 200Gb / s για ανώτερη ραδιενέργεια και αποδοτικότητα.
• Προχωρημένη διαχείριση: Διαθέτει μια ειδική πύλη διαχείρισης δικτύου υφασμάτων (FNM) για εξορθολογισμένο έλεγχο μέσω NVIDIA UFM.
• Σκληρό σχεδιασμό: Φόρμα 4U με περιττές πηγές ρεύματος και ψύξη για μέγιστη αξιοπιστία.
• Προστασία του μέλλοντος: Υποστηρίζει προαιρετική λειτουργία δρομολογητή για επέκταση ομάδας πολλαπλών τοποθεσιών και ένα ευρύ φάσμα τοπολογιών δικτύου.

Χαρακτηριστικά

• Σύστημα διακόπτη InfiniBand σταθερής διαμόρφωσης 4U
• 144 θύρες XDR 800Gb/s σε 72 κλουβιά OSFP
• Ψύξη αέρα με ροή αέρα από μπροστά προς πίσω (C2P)
• 8 θερμόδιαλλακτικές, περιττές πηγές ενέργειας (200-240V AC)
• 10 μονάδες ανεμιστήρων θερμής ανταλλαγής
• Ειδικές θύρες διαχείρισης: FNM (OSFP), MGT (RJ45), Console (RJ45), USB
• Υποστήριξη για NVIDIA SHARPTM, προσαρμοστική δρομολόγηση και απομόνωση απόδοσης

Τεχνολογία

Το Q3400-RAΔιακόπτης δικτύουυποστηρίζεται από το NVIDIA Quantum-3 switch ASIC, χρησιμοποιώντας την προηγμένη τεχνολογία SerDes 200Gb/s ανά λωρίδα.που λειτουργεί με ταχύτητα 200Gb/s ανά λωρίδα με κωδικοποίηση 64b/66b για αποτελεσματικό ρυθμό δεδομένων 800Gb/s ανά θύραΤο σύστημα υποστηρίζει επίσης συμβατότητα προς τα πίσω με ταχύτητες NDR (400Gb/s), HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) και QDR (40Gb/s).Ενσωματώνει προηγμένα χαρακτηριστικά όπως το προσβάσιμο ιεραρχικό πρωτόκολλο συγκέντρωσης και μείωσης (SHARP) της NVIDIA για επιταχυνμένες συλλογικές λειτουργίες.

Αρχή λειτουργίας

ΗΣΝ 2000Ο διακόπτης σειράς λειτουργεί ως διακόπτης διασταυρούμενης ράβδου υψηλής ρίζας, χωρίς αποκλεισμό.και προηγμένη επεξεργασία (όπως SHARP εκφόρτωση) με ταχύτητα γραμμήςΤο διαχειριζόμενο σύστημα τρέχει NVOS (NVIDIA Operating System), το οποίο παρέχει πλήρη έλεγχο του υλικού μετάβασης, της διαμόρφωσης και της παρακολούθησης μέσω διεπαφών διαχείρισης εντός ζώνης ή εκτός ζώνης.Το ξεχωριστό λιμάνι FNM παρέχει ειδική διαδρομή για την κυκλοφορία διαχείρισης υφασμάτων, διασφαλίζοντας την πλήρη αξιοποίηση των θύρων δεδομένων για τα φορτία υπολογισμού.

Εφαρμογή & Χρήση

Το NVIDIAΣΝ 2000Το Q3400-RA είναι σχεδιασμένο για τα πιο απαιτητικά περιβάλλοντα υψηλής απόδοσης υπολογιστών και τεχνητής νοημοσύνης.

• Συγκεντρώσεις κατάρτισης τεχνητής νοημοσύνης: Σύνδεση χιλιάδων GPU για εκπαίδευση μοντέλων μεγάλης κλίμακας.
• Υψηλής απόδοσης υπολογιστές (HPC): Υπηρετούν ως σπονδυλική στήλη υψηλού εύρους ζώνης σε τοπολογίες fat-tree ή dragonfly+ για επιστημονικές προσομοιώσεις.
• Υπερ-συγκεντρωμένη υποδομή (Hyper-Converged Infrastructure, HCI): Παρέχει τη ραχοκοκαλιά χαμηλής καθυστέρησης και υψηλής απόδοσης για εφαρμογές υψηλής έντασης δεδομένων.
• Κέντρα δεδομένων cloud: Κατασκευή αποδοτικών, κλιμακώσιμων υλικών για παρόχους υπηρεσιών cloud.
• Πολλαπλές τοποθεσίες ομάδων: Χρησιμοποιώντας τις προαιρετικές δυνατότητες δρομολόγησης για τη σύνδεση ομάδων σε διαφορετικές γεωγραφικές τοποθεσίες.

Πίνακας προδιαγραφών

Πλεονεκτήματα και πλεονεκτήματα

• Ηγετική πυκνότητα και απόδοση στον κλάδο:Προσφέρει την υψηλότερη πυκνότητα λιμένων και απόδοση σε έναν παράγοντα φόρμας 4U, μειώνοντας το αποτύπωμα του κέντρου δεδομένων και το κόστος ανά λιμάνι.
• Αδιάλλακτη αξιοπιστία:Διαθέτει πλήρη εφεδρικότητα υλικού (PSU, ανεμιστήρες) και ισχυρή θερμική διαχείριση για λειτουργία 24 ώρες το 24ωρο σε απαιτητικά περιβάλλοντα.
• Προστασία επενδύσεων:Η αναδρομική συμβατότητα με προηγούμενες γενιές InfiniBand (NDR, HDR, EDR) προστατεύει τις υφιστάμενες επενδύσεις υποδομής.
• Βελτιωμένες δυνατότητες τεχνητής νοημοσύνης και HPC:Η εγγενής υποστήριξη για το NVIDIA SHARP επιταχύνει δραματικά τα φορτία εργασίας AI και HPC αποφορτώνοντας τις συλλογικές λειτουργίες από την CPU.
• Απλοποιημένη διαχείριση υφασμάτων:Η ειδική πύλη FNM, που συνεργάζεται με την NVIDIA UFM, παρέχει απαράμιλλη ορατότητα και έλεγχο χωρίς να καταναλώνει πύλες δεδομένων.

Υπηρεσία & Υποστήριξη

Παρέχουμε ολοκληρωμένη υποστήριξη για όλα τα προϊόντα μας, συμπεριλαμβανομένων τωνΔιακόπτης δικτύουΟι υπηρεσίες μας περιλαμβάνουν:

• Εγγύηση:Τυπική εγγύηση κατασκευαστή με επιλογές για εκτεταμένη κάλυψη.
• Διαθεσιμότητα:Μεγάλο αποθεματικό εξασφαλίζει ταχεία αποστολή και σύντομους χρόνους παράδοσης.
• Τεχνική υποστήριξη:24/7 συμβουλές πελατών και τεχνική υποστήριξη από την έμπειρη ομάδα μας.
• Παγκόσμια Εφοδιαστική:Αξιόπιστη παγκόσμια αποστολή με πλήρη παρακολούθηση και τελωνειακή υποστήριξη.

Συχνές ερωτήσεις (FAQ)

Ε: Ποια είναι η διαφορά μεταξύ των μοντέλων Q3200-RA και Q3400-RA;
Α: Το Q3400-RA είναι ένα ενιαίο, μεγάλο διακόπτη 4U με 144 θύρες. Το Q3200-RA είναι ένα πλαίσιο 2U που περιέχει δύο ανεξάρτητα διακόπτες 36 θύρων, συνολικά 72 θύρες,ιδανικό για ενσωμάτωση με υφιστάμενες υποδομές NDR/HDR.

Ε: Τι είδη δέκτη και καλωδίων είναι συμβατά με αυτόν τον διακόπτη;
Α: Το σύστημα χρησιμοποιεί συνδέσμους OSFP και υποστηρίζει ένα ευρύ φάσμα επίσημων οπτικών δέκτων NVIDIA και πιστοποιημένων οπτικών δέκτων τρίτων και καλωδίων DAC/AOC για ταχύτητες από 40G έως 800G.Οι αχρησιμοποίητες θύρες πρέπει να καλύπτονται με τα διαθέσιμα θερμικά καπάκια.

Ε: Μπορεί αυτός ο διακόπτης να χρησιμοποιηθεί σε ένα μικτό περιβάλλον InfiniBand;
Α: Ναι.ΣΝ 2000Το Q3400-RA υποστηρίζει την αυτόματη διαπραγμάτευση και είναι συμβατό προς τα πίσω με συσκευές NDR, HDR, EDR, FDR και QDR InfiniBand.

Ε: Πώς γίνεται η αλλαγή;
Α: Διαχειρίζεταιται από το λειτουργικό σύστημα NVOS της NVIDIA, το οποίο είναι προσβάσιμο μέσω των ειδικών θύρων διαχείρισης Ethernet (MGT), της σειριακής κονσόλας,ή την πύλη Fabric Network Management (FNM) για ενσωμάτωση με το NVIDIA UFM.

Ε: Ποια είναι η διαμόρφωση εφεδρείας ισχύος;
Α: Το σύστημα έχει 8 σημεία παροχής ρεύματος. Απαιτεί τουλάχιστον 2 μονάδες παροχής ρεύματος για λειτουργία, αλλά έχει σχεδιαστεί για N + N εφεδρικότητα.

Προφυλάξεις

• Εγκατάσταση:Πρέπει να τοποθετούνται οριζόντια σε ένα τυποποιημένο ράφι 19 ιντσών.
• Περιβάλλον:Σχεδιασμένο για ελεγχόμενα περιβάλλοντα κέντρων δεδομένων.
• Ασφάλεια:Η μονάδα είναι βαριά (~ 60 kg). Χρησιμοποιήστε μηχανικό ανελκυστήρα για την εγκατάσταση. Αποσυνδέστε όλα τα καλώδια ηλεκτρικής ενέργειας πριν από τη συντήρηση.
• Ηλεκτρομαγνητική συμβατότητα (EMC):Ακολουθεί τα πρότυπα CE, FCC, VCCI, ICES και RCM.
• Συμβατότητα:Χρησιμοποιήστε μόνο καλώδια που παρέχονται από την NVIDIA ή έχουν πιστοποιηθεί για τις διεπαφές διαχείρισης (π.χ. καλώδιο κονσόλας) για την πρόληψη πιθανών προβλημάτων επικοινωνίας I2C.
