Μεταλλουργοί υψηλής απόδοσης 400G OSFP 112 SR4 για ταχεία δικτύωση μέσω πολλαπλών πιστοποιητικών CC-OSFP04SR4-12D
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | starsurge |
| Πιστοποίηση: | CE, ISO, RoHS, GS |
| Αριθμό μοντέλου: | 400G OSFP 112 SR4 CC-OSFP04SR4-12D |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50pcs |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο |
| Χρόνος παράδοσης: | Σύμφωνα με την ποσότητα |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | 10000pcs/μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο αρ.: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Δίκτυο υποστήριξης: | Ethernet |
|---|---|---|---|
| Περιεχόμενο πληροφοριών: | Δεδομένα | κατάσταση: | Νέος |
| Ταχύτητα: | 400 γραμμάρια | Τρόπος: | Qsfp112 Sr4 |
| Πακέτο μεταφορών: | Συσκευασία | Προσδιορισμός: | 400*265*100mm |
| Εμπορικό σήμα: | optModule | Προέλευση: | Κίνα |
| Παραγωγική ικανότητα: | 50000 | ||
Περιγραφή προϊόντων

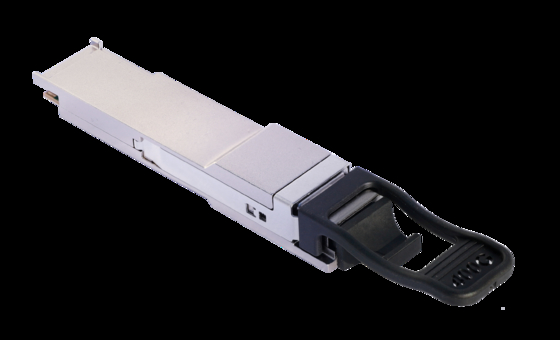

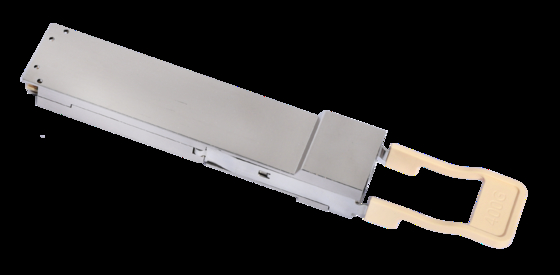

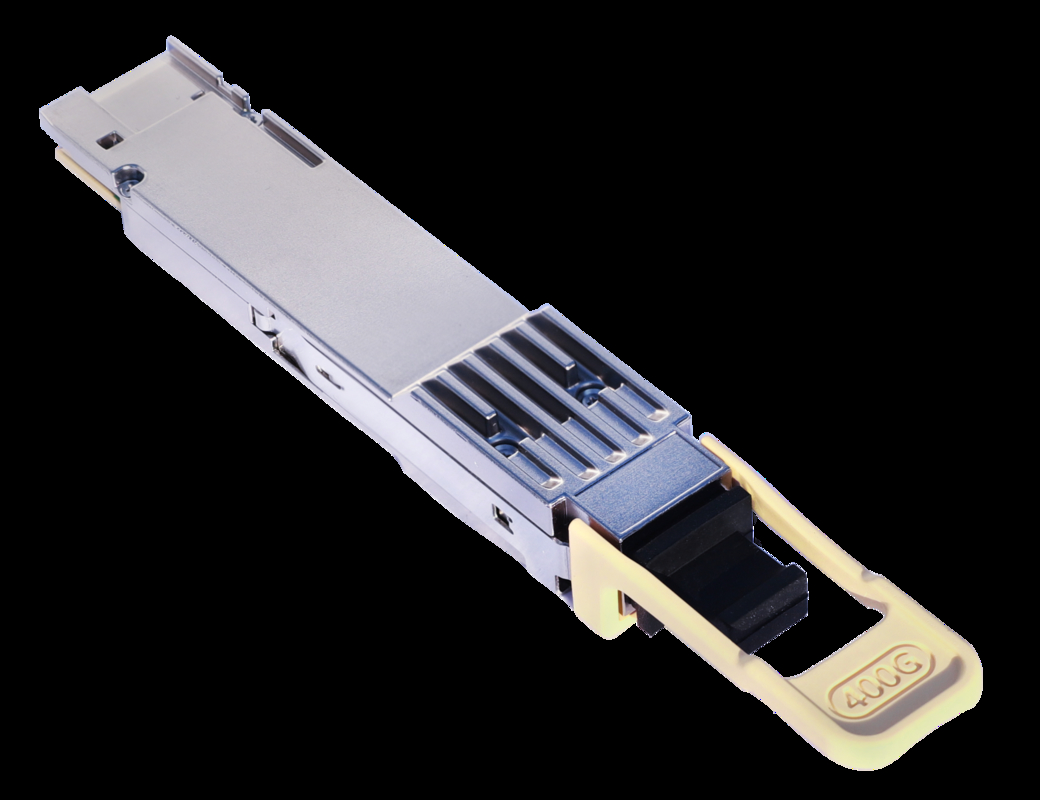

400G OSFP 112 SR4 CC-OSFP04SR4-12D πομποδέκτη
1.1 400G OSFP 112 SR4 Γενική περιγραφή
Αυτή η ενότητα είναι ένας θερμός πομποδέκτης οπτικών οπτικών ινών στον συντελεστή μορφής QSFP με τη λειτουργικότητα παρακολούθησης της ψηφιακής διάγνωσης (DDM) και τη λειτουργία ελέγχου. Η μονάδα 400G QSFP112 SR4 έχει τέσσερις πανομοιότυπες και ανεξάρτητες λωρίδες που παρέχουν έναν σύνδεσμο 400GB/s από σημείο σε σημείο πάνω από τις ίνες πολλαπλών λειτουργιών OM4 έως 100m. Αυτό καθιστά μια ιδανική λύση χαμηλού κόστους για τις οπτικές διασυνδέσεις του κέντρου δεδομένων σύντομης εμβέλειας.
Το κεντρικό μήκος κύματος κάθε λωρίδας έχει μήκος κύματος 850nm. Η χαμηλή κατανάλωση ενέργειας και η εξαιρετική απόδοση EMI επιτρέπουν τη σχεδίαση του συστήματος με υψηλή πυκνότητα θύρας. Το προϊόν έχει σχεδιαστεί και δοκιμαστεί σύμφωνα με τα πρότυπα ασφάλειας της βιομηχανίας. Ο πομποδέκτης είναι προϊόν λέιζερ κατηγορίας 1 ανά αμερικανικό FDA/CDRH και IEC 60825-1: 2007 & IEC 60825-2: 2004+A1+A2Standards.
Ο πομποδέκτης μπορεί να συναρμολογηθεί εύκολα και να απελευθερωθεί από το σύστημα υποδοχής μέσω του μανδάλου.
Ο πομποδέκτης λειτουργεί από μία μόνο τροφοδοσία ρεύματος +3.3V σε εύρος θερμοκρασίας λειτουργίας από 0oC έως +70oC. Το περίβλημα είναι κατασκευασμένο από μέταλλο για ασυλία EMI.
1.2 400G OSFP 112 Χαρακτηριστικά SR4
Το 400G QSFP112 SR4 Optical πομποδέκτη προσφέρει τα ακόλουθα χαρακτηριστικά:
. Υποστήριξη 100GBase ανά λωρίδα σε ίνες πολλαπλών λειτουργιών. Hot-Pluggable QSFP112 Τύπος 1 συντελεστής μορφής
. Ρυθμός δεδομένων έως 425GB PS (4x 106.25GB PS)
. Φτάστε μέχρι και 100μ σε MMF (OM4)
. 850nm Laser VCSEL και δέκτη PIN
. Ηλεκτρική διασύνδεση I/O Υψηλής ταχύτητας (400GAUI-4). Μονό mpo-12 δοχείο
. Θερμοκρασία λειτουργίας: 0 έως +70 ° C. Συμβατό με το ROHS 6/6
. Συμβατό με 400G QSFP112 MSA και CMIS4.0
|
Τροφοδοσία
|
VCC
|
-0,5
|
3.6
|
V
|
|
Storagetemperaturerange1,2
|
TST
|
-40
|
85
|
° C
|
|
Λειτουργία Ισχυρία1,2,3
|
RH
|
5
|
85
|
%
|
|
400G OSFP 112 Σημειώσεις SR4:
1 AbsoluteMaximumratingSarethoseBeYondWhichDamageTothedeviceMayoccur. 2 BetweEntherEcommendedOningConditionsAndAbsolutemaximumratings, παρατεταμένη λειτουργία, και ανιχνευτή devicedegradationMayoccur. 3 μη συμπύκνωση. |
||||
|
Παράμετρος
|
400GBASE-SR4
|
|
|
|
Κώδικας εφαρμογής
|
400G-SR4
|
|
|
|
Πρότυπο
|
IEEESTD802.3DB & IEEESTD802.3CK
|
|
|
|
Datarate (GB/S)
|
425GB/s
|
|
|
|
Παράμετρος
|
400GBASE-SR4
|
Μονάδα
|
|
|
SignalingRate, Everylane (εύρος)
|
53.125 ± 100ppm
|
GBD
|
|
|
Μορφή διαμόρφωσης
|
PAM4
|
-
|
|
|
Centerwavelength (εύρος)
|
844 ~ 863
|
nm
|
|
|
Rmsspectralwidth1 (max)
|
0,6
|
nm
|
|
|
Averagelaunchpower, everylane (max)
|
4
|
DBM
|
|
|
Averagelaunchpower, everylane (min)
|
-4.6
|
|
|
|
Εξωτερικό εύρος οπτικής διαμόρφωσης (Omaouter), Everylane (Max)
|
3.5
|
DBM
|
|
|
Εξωτερικό εύρος οπτικής διαμόρφωσης (Omaouter), Everylane (min)
Formax (TECQ, TDECQ) ≤1,8 dB OR1.8 <max (tecq, tdecq) ≤4.4 dB |
-2.6 -4.4+max (TECQ, TDECQ) |
DBM DBM |
|
|
(Max)
|
4.4
|
ϋΒ
|
|
|
TransmitterEyeclosureForPam4 (TECQ), κάθε λωρίδα (μέγιστο)
|
4.4
|
ϋΒ
|
|
|
Υπέρβαση/υποχώρηση (μέγιστο)
|
26
|
%
|
|
|
TransmitterPowerexCursion, Everylane (Max)
|
2
|
DBM
|
|
|
Εξαφάνιση
|
2.5
|
ϋΒ
|
|
|
Χρόνος μετάβασης πομπού, Everylane (μέγιστο)
|
17
|
PS
|
|
|
Averagelaunchpower του εκτός πομπού, Everylane (Max)
|
-30
|
DBM
|
|
|
Rin12oma (max)
|
-131
|
DB/Hz
|
|
|
OpticalReturnlosstolerance (max)
|
12
|
ϋΒ
|
|
|
Περικυκλωμένοflux2
|
≥86% At19nm≤30% At4.5um
|
-
|
|
|
Σημειώσεις:
Φασματικό πλάτος 1rms Η τυπική απόκλιση του theSpectrum 2IFMeasuredIntotypea1a.2 Ortypea1a.3, Ora1a.4,50μmfiber, Inaccordance με IEC61280-1-4 |
|
||
|
Παράμετρος
|
Αναφορά
|
Αξία
|
Μονάδα
|
|
SignalingRate, Everylane (εύρος)
|
120g.3.4.1
|
53.125 ± 50
ppm |
GBD
|
|
Διαφορική ανοχή τάσης PK-pkinput (min)
|
120g.5.1
|
900
|
MV
|
|
Διαφορικά προς το κοινό μοντέλο (min)
|
120g.3.3.2
|
Εξίσωση
(120g-2) |
ϋΒ
|
|
EffectiverTurnloss, ERL (Min)
|
120g.3.4.3
|
8.5
|
ϋΒ
|
|
Διαφορικός τερματισμός (μέγιστο)
|
120g.3.1.3
|
10
|
%
|
|
Μονάδα stressedInput Test1
|
120g.3.4.2
|
Βλέπε120g.3.4.2
|
|
|
Το ενιαίο ανθεκτικό της τάσης (min) (min)
|
120g.5.1
|
-0.4to3.3
|
V
|
|
Dccommon-modevoltage (min) 2
|
120g.5.1
|
-350
|
MV
|
|
Dccommon-modevoltage (max) 2
|
120g.5.1
|
2850
|
MV
|
|
Σημειώσεις:
1 Meetsbers καθορισμένοin120g.1.1. 2 Τάση κοινής λειτουργίας DC που παράγεται από το Host.SpecificationIncludeSeffectsofground Offset Tase. |
|||
