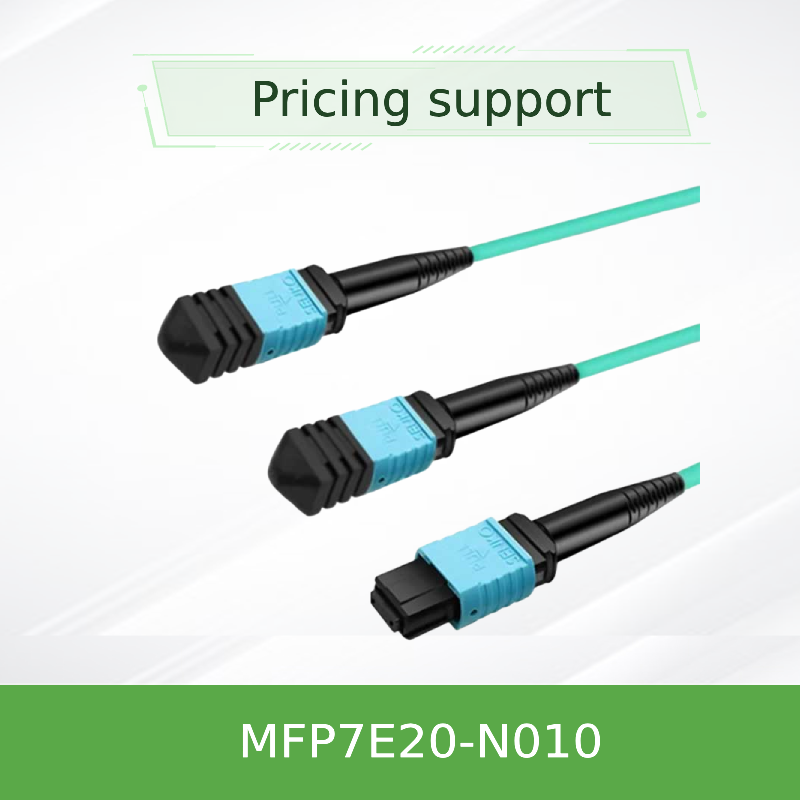

NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable 400G NDR/Ethernet Type B Crossover για τους διακόπτες OSFP
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E20-N010 |
| Έγγραφο: | MFP7E20-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MFP7E20-N010 | Υλικό σχήμα: | Στρογγυλό σύρμα |
|---|---|---|---|
| Επιτρεπόμενη αντοχή εφελκυσμού: | 1000N <10000n | Πιστοποίηση: | RoHS, CE, ISO9001, VDE, CCC |
| Υλικό θήκης: | PVC | Μήκος: | 10 μ. |
| Ρυθμός δεδομένων: | 400GB/s | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| Επισημαίνω: | NVIDIA 10m πολυτροπικό καλώδιο ινώδους ίνες,Καλώδιο ινών MPO-12 400G Ethernet,OSFP διακόπτες καλώδιο ινών διασταύρωσης |
||
Περιγραφή προϊόντων
NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable
400G NDR/Ethernet Type B Crossover για τους διακόπτες OSFP
Κριτικά πλεονεκτήματα απόδοσης
- Βελτιστοποιημένο για δίκτυα NDR 400G:Σχεδιασμένο για την παροχή πλήρους εύρους ζώνης για υποδομές επόμενης γενιάς 400GbE και NDR InfiniBand
- Ακεραιότητα σήματος υψηλής ποιότητας:Οι συνδετήρες MPO-12/APC με γυαλί με γωνία 8 μοιρών επιτυγχάνουν υψηλή απώλεια απόδοσης (≥ 35 dB)
- Σχεδιασμός διασταυρούμενου συστήματος Plug-and-Play:Το καλώδιο τύπου Β που έχει τερματιστεί από το εργοστάσιο επιτρέπει την άμεση σύνδεση μεταξύ των δέκτων
- Διαρκής και ασφαλής κατασκευή:Ευέλικτο μπουφάν LSZH σε χρώμα υδάτων με προστατευτική ένδειξη ανύψωσης (OFNR)
- Πιστοποιημένη συμβατότητα οικοσυστήματος:Πλήρως δοκιμασμένο για το οικοσύστημα NVIDIA Mellanox, συμπεριλαμβανομένων των διακόπτες και των λύσεων ConnectX-7
Επισκόπηση του προϊόντος
Το NVIDIA MFP7E20-N010 είναι ένα δέκα μέτρων παθητικό πολυμέτρο καλώδιο οπτικών ινών με συνδέσεις MPO-12/APC που έχουν ρυθμιστεί ως διασταυρώσεις τύπου Β.Σκοπός κατασκευής για τη σύνδεση 400G NDR και Ethernet δέκτη σε σύγχρονους διακόπτες, προσαρμογείς δικτύου και DPU.
Βασικά χαρακτηριστικά του προϊόντος
- Διασύνδεση:Δύο συνδετήρες MPO-12/APC (γυναίκα), γωνιακά γυαλισμένα
- Διάστημα καλωδίου:10 μέτρα.
- Προδιαγραφές ινών:50/125 μm Multimode OM4 (Πυροσβεστικό μπουφάν)
- Ενεργά κανάλια:8 ίνες (4 για μετάδοση, 4 για λήψη)
- Σχέδιο καλωδίωσης:Τύπος Β (Crossover)
- Οπτική απόδοση:Απώλεια εισαγωγής ≤ 0,354 dB· απώλεια επιστροφής ≥ 35 dB
- Φυσική κατασκευή:3Διάμετρος 0,0 mm, ελάχιστη ακτίνα κάμπωσης 30 mm
Τεχνικά πρότυπα και συμμόρφωση
Η προηγμένη οπτική μηχανική εξασφαλίζει απόδοση σε απαιτητικά περιβάλλοντα με συνδέσεις MPO-12/APC που ελαχιστοποιούν την αντανάκλαση σε ταχύτητες 400G.
- Πρότυπο συνδέσμου:IEC 61754-7 (οικογένεια MPO)
- Απόδοση και αξιοπιστία:Telcordia GR-1435
- Ασφάλεια λέιζερ:Τάξη Ι σύμφωνα με την IEC 60825-1 και την FDA 21 CFR 1040
- Έγκριση ασφάλειας:Σχέδιο CB, cTUVus, σήμα CE
- Συμμόρφωση EMC:Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 μπορούν να χρησιμοποιηθούν για να προσδιορίσουν τις ενδείξεις που αναφέρονται στην παράγραφο 1 του παρόντος άρθρου.
Αρχή λειτουργίας
Η τοπολογία διασταύρωσης τύπου Β εξασφαλίζει ότι τα λέιζερ μετάδοσης (Tx) από έναν δέκτη-διαβιβάστη ευθυγραμμίζονται τέλεια με τους φωτοανιχνευτές λήψης (Rx) στην συνδεδεμένη συσκευή.Πλάκα APC διασκορπίζει το φως που αντανακλάται μακριά από την πηγή, διατηρώντας την καθαρότητα του σήματος.
Πρωταρχικά σενάρια ανάπτυξης
- Σύνδεση εντός ράκα:Διασύνδεση κορυφαίων διακόπτες ή σύνδεση διακόπτες σε διακομιστές υψηλής απόδοσης
- Συγκεντρώσεις υπολογιστών υψηλής πυκνότητας:Σχηματισμός ιστού μεταξύ διακομιστών GPU και NVLink switches σε περιβάλλοντα AI/HPC
- Δίκτυα περιοχής αποθήκευσης (SAN):Σύνδεση συστοιχιών αποθήκευσης σε υφάσματα μετατροπής σε αποθήκευση με βάση το φλας
- Συγκέντρωση ακροδεξιάς δικτύου:Συγκεντρωμένες ράκες στο άκρο του δικτύου που απαιτούν απόδοση 400G
Λεπτομερείς προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Πρότυπο προϊόντος | Δελτίο ΕΚΑΧ αριθ. |
| Περιγραφή | MPO12/APC προς MPO12/APC, Υφασματικό καλώδιο πολυμέτρων |
| Διάρκεια | 10 μέτρα. |
| Τύπος ινών / χρώμα σακάτου | OM4 Πολυτρόπος / Aqua |
| Τύπος συνδέσμου | MPO-12, Angled Polish (APC), Γυναίκα |
| Υποστήριξη μέγιστης ταχύτητας δεδομένων | 400 Gb/s ανά θύρα (NDR/400GbE) |
| Απώλεια εισαγωγής (μέγιστη) | ≤ 0,354 dB |
| Απώλεια απόδοσης (μίν) | ≥ 35 dB |
Διαθέσιμες παραλλαγές μήκους
| Αριθμός παραγγελίας | Διάρκεια | Καλύτερα για |
|---|---|---|
| Δελτίο ΕΚΑΧ, αριθ. | 3 μέτρα | Υπερ-μικρή εμβέλεια, στο ίδιο πλαίσιο |
| Δελτίο ΕΚΑΧ αριθ. | 10 μέτρα | Σύνδεσεις εντός και δίπλα σε ράκα |
| Δελτίο ΕΚΑΧ, αριθ. | 20 μέτρα | Διευρυμένη εμβέλεια εντός της σειράς |
| Επικαιροποιημένη συσκευή | 30 μέτρα | Μέγιστη εμβέλεια OM4 για 400G NDR |
Ανταγωνιστικά πλεονεκτήματα
- Βελτιστοποιημένο για το οικοσύστημα NDR:Ειδικά ρυθμισμένο και δοκιμασμένο για την πλατφόρμα NDR της NVIDIA
- Ανώτερη οπτική ποιότητα:Το γυαλί APC παρέχει ανώτερη απώλεια επιστροφής σε σχέση με τους συνδετήρες UPC
- Εμπιστευτικότητα έτοιμη για χρήση:Εγκατάσταση δοκιμασμένη με επαληθευμένες μετρήσεις επιδόσεων
- Σχεδιασμός για το μέλλον:Υποστηρίζει τα τρέχοντα πρότυπα 400G και τις μελλοντικές εξελίξεις ταχύτητας
- Βελτιωμένη ασφάλεια κέντρου δεδομένων:Το σακάκι LSZH περιορίζει την εκπομπή τοξικού καπνού σε περίπτωση πυρκαγιάς
Υπηρεσία & Υποστήριξη
Η ολοκληρωμένη δομή υποστήριξης εξασφαλίζει την επιτυχία της ανάπτυξης με την τυποποιημένη εγγύηση NVIDIA, την ταχεία αποστολή από εκτεταμένο αποθεματικό και την εξειδικευμένη τεχνική εμπειρία.
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω αυτό το καλώδιο για να συνδέσω μια θύρα διακόπτη 400G OSFP σε δύο ξεχωριστές θύρες διακομιστή 200G QSFP56;
Όχι, αυτό είναι ένα καλώδιο σημείο-σε-σημείο.
Όχι, αυτό είναι ένα καλώδιο σημείο-σε-σημείο.
Είναι απαραίτητο να καθαρίζονται οι συνδέσεις πριν από την εγκατάσταση;
Η μόλυνση είναι η κύρια αιτία αποτυχιών οπτικών συνδέσεων.
Η μόλυνση είναι η κύρια αιτία αποτυχιών οπτικών συνδέσεων.
Οδηγίες εγκατάστασης και χειρισμού
Σημείωση:Η τήρηση αυτών των προφυλάξεων εξασφαλίζει βέλτιστες επιδόσεις και μακροζωία.
- Έλεγχος συμβατότητας:Επιβεβαιώστε ότι οι δέκτες χρησιμοποιούν διεπαφές MPO-12/APC
- Περιβαλλοντικά όρια:Λειτουργούν εντός εύρους θερμοκρασίας 0 °C έως 70 °C
- Διαχείριση ακτίνας κάμψης:Ποτέ μην λυγίζετε πιο στενά από ακτίνα 30 mm.
- Ευαισθητοποίηση σχετικά με την ΕΕΔ:Χρησιμοποιήστε ιμάντα καρπού ESD όταν χειρίζεστε πομπούς
- Κανονιστική χρήση:Ψηφιακή συσκευή κατηγορίας Α που προορίζεται για εμπορικά περιβάλλοντα
