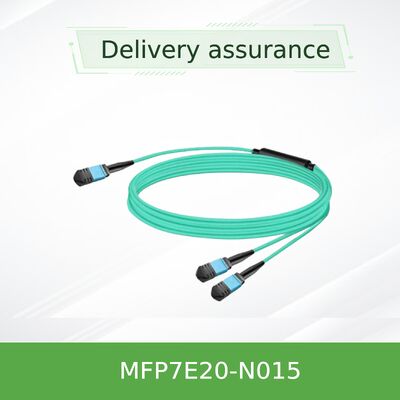

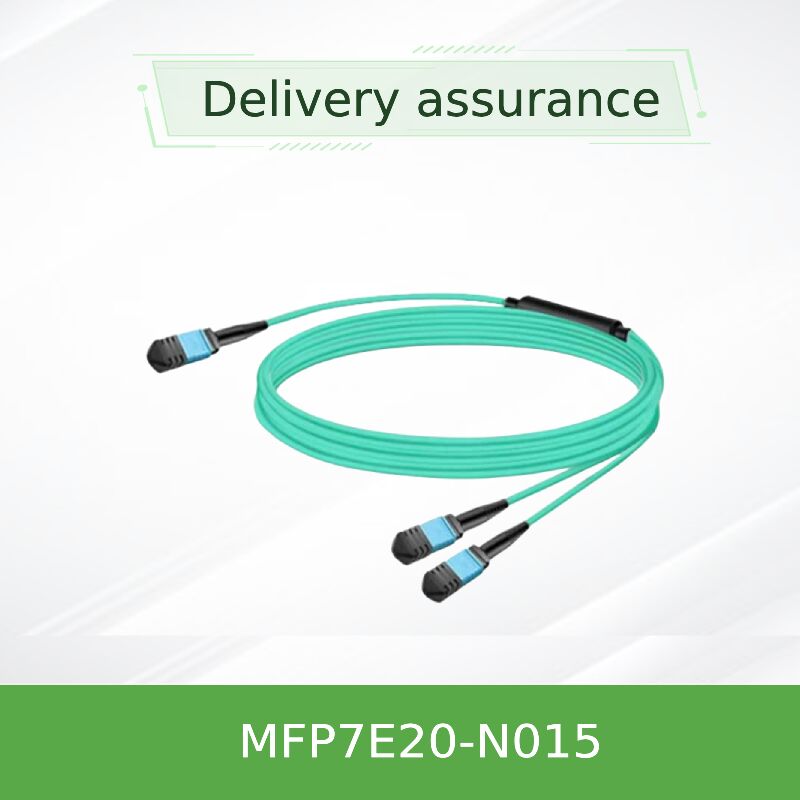

NVIDIA MFP7E20-N015 15m MPO APC 1: 2 καλώδιο διαχωρισμού ινών για συνδεσιμότητα κέντρου δεδομένων 400G / NDR
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E20-N015 |
| Έγγραφο: | MFP7E20-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MFP7E20-N015 | Υλικό σχήμα: | Στρογγυλό σύρμα |
|---|---|---|---|
| Επιτρεπόμενη αντοχή εφελκυσμού: | 1000N <10000n | Πιστοποίηση: | RoHS, CE, ISO9001, VDE, CCC |
| Υλικό θήκης: | PVC | Μήκος: | 15 μ. |
| Ρυθμός δεδομένων: | 400GB/s | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| Επισημαίνω: | NVIDIA 15m MPO καλώδιο διαίρεσης ινών,Καλώδιο διακοπής κέντρου δεδομένων 400G,Χωριστής ινών NDR με εγγύηση |
||
Περιγραφή προϊόντων
Βελτιστοποιήστε την πυκνότητα θυρών του δικτύου υψηλής ταχύτητας με το NVIDIA MFP7E20-N015, ένα παθητικό οπτικό καλώδιο διαχωριστή 15 μέτρων. Αυτή η λύση διασπά αποτελεσματικά μια ενιαία διεπαφή OSFP Twin-Port 800G σε δύο ανεξάρτητους συνδέσμους 400G, συνδέοντας απευθείας σε συσκευές όπως οι προσαρμογείς δικτύου NVIDIA ConnectX-7 και οι DPUs BlueField-3. Διαθέτοντας συνδέσμους MPO-12/APC χαμηλών απωλειών, ένα εύκαμπτο περίβλημα LSZH και σχεδιασμό Type-B crossed, προσφέρει αξιόπιστη συνδεσιμότητα υψηλής απόδοσης για απαιτητικά περιβάλλοντα κέντρων δεδομένων 400GbE και NDR InfiniBand.
Το NVIDIA MFP7E20-N015 είναι ένα εργοστασιακά τερματισμένο οπτικό καλώδιο ινών πολλαπλών τρόπων, σχεδιασμένο για αρχιτεκτονικές δικτύων υψηλής πυκνότητας και υψηλού εύρους ζώνης. Λειτουργεί ως ένα κρίσιμο παθητικό στοιχείο διασύνδεσης, επιτρέποντας σε μια ενιαία θύρα διακόπτη υψηλής ακτινοβολίας να εξυπηρετεί δύο τελικά σημεία κατάντη. Αυτό είναι απαραίτητο για την κατασκευή οικονομικά αποδοτικών και επεκτάσιμων δικτύων spine-leaf, συστοιχιών AI/ML και υποδομών αποθήκευσης όπου η μεγιστοποίηση της χρησιμότητας της θύρας διακόπτη είναι υψίστης σημασίας. Το καλώδιο είναι μέρος ενός πιστοποιημένου οικοσυστήματος για τις λύσεις δικτύωσης υψηλής απόδοσης της NVIDIA.
- Διαμόρφωση Breakout: Τοπολογία διαχωριστή 1xMPO-12 σε 2xMPO-12 για πολλαπλασιασμό θυρών.
- Υποστήριξη Υψηλής Ταχύτητας: Σχεδιασμένο για πρωτόκολλα 400 Gigabit Ethernet και NDR (400G) InfiniBand.
- Συνδετήρες Premium: Συνδετήρες MPO-12 με γυάλισμα 8° Angled Physical Contact (APC) για ελαχιστοποίηση της οπτικής ανάκλασης (≥35 dB RL).
- Απευθείας Σύνδεση Καλωδίωσης: Εφαρμόζει έναν χάρτη ινών τύπου Β (crossed), επιτρέποντας την άμεση σύνδεση πομποδέκτη-πομποδέκτη.
- Ανθεκτική & Ασφαλής Κατασκευή: Διαθέτει ένα εύκαμπτο, υδατοειδές περίβλημα LSZH-OFNR που είναι επιβραδυντικό φλόγας και χαμηλών καπνών.
- Διασφάλιση Ποιότητας: Κατασκευασμένο σύμφωνα με τα πρότυπα IEC 61754-7 και Telcordia GR-1435, εξασφαλίζοντας αξιοπιστία.
Αυτό το καλώδιο ενσωματώνει αποδεδειγμένες οπτικές και μηχανικές τεχνολογίες για να εξασφαλίσει διαλειτουργικότητα και απόδοση:
- Ίνα: 50/125µm OM4 Multimode (για μήκος 15m)
- Συνδετήρας: MPO-12 ανά IEC 61754-7
- Γυάλισμα: APC (Angled Physical Contact)
- Τοπολογία: Τύπος Β (Crossed)
- Απώλεια Εισαγωγής: ≤ 0.356 dB (Σύμφωνα με τον τύπο: 0.35 + 0.0004*L)
- Απώλεια Επιστροφής: ≥ 35 dB
- Μέγιστη Εμβέλεια Καναλιού: Έως 50m (με πίνακες patch)
- Θερμοκρασία Λειτουργίας: 0°C έως 70°C
- Ασφάλεια Laser: Class 1 (IEC 60825-1, CDRH)
- Βαθμολογία Περιβλήματος: LSZH (Low Smoke Zero Halogen), OFNR
- EMC/Ασφάλεια: CE, FCC Class A, cTUVus
- Υποστήριξη Πρωτοκόλλου: Ethernet, InfiniBand, NVLink
Το καλώδιο λειτουργεί ως παθητικός οπτικός διαχωριστής. Ο ενιαίος σύνδεσμος MPO «root» συνδέεται με έναν πομποδέκτη Twin-Port OSFP σε έναν διακόπτη (π.χ., NVIDIA MMA4Z00-NS). Αυτός ο πομποδέκτης παρουσιάζει ένα συγκεντρωτικό σήμα 800G σε 8 οπτικές λωρίδες. Μέσα στη συναρμολόγηση του καλωδίου, αυτές οι 8 ενεργές ίνες χωρίζονται φυσικά σε δύο διακριτές ομάδες των 4 ινών η καθεμία. Κάθε ομάδα δρομολογείται σε έναν από τους δύο συνδέσμους MPO «leaf». Αυτά τα άκρα leaf συνδέονται σε τυπικούς πομποδέκτες OSFP ή QSFP112 400G μονής θύρας που στεγάζονται σε διακομιστές ή συσκευές αποθήκευσης. Η καλωδίωση τύπου Β crossed είναι κρίσιμη: διασφαλίζει ότι η λωρίδα μετάδοσης (Tx) από το pin 1 στον πομποδέκτη του διακόπτη ευθυγραμμίζεται σωστά με τη λωρίδα λήψης (Rx) στο pin 12 του πομποδέκτη του διακομιστή και αντίστροφα, επιτρέποντας την αμφίδρομη επικοινωνία χωρίς εξωτερικές μονάδες διασύνδεσης.
- Συσσώρευση Κέντρων Δεδομένων: Σύνδεση διακοπτών spine/aggregation υψηλής χωρητικότητας (με θύρες 800G) σε πολλαπλούς διακόπτες top-of-rack (ToR) ή διακομιστές υψηλής απόδοσης.
- AI & Υπολογιστές Υψηλής Απόδοσης: Παροχή πυκνής συνδεσιμότητας από διακόπτες δικτύου σε κόμβους υπολογιστών εξοπλισμένους με 400G κάρτες δικτύου (όπως ConnectX-7) σε συστοιχίες GPU για κατανεμημένη εκπαίδευση και προσομοίωση.
- Δίκτυα Υπερσυγκλίνουσας & Αποθήκευσης: Διευκόλυνση συνδέσμων υψηλού εύρους ζώνης για αναπτύξεις NVMe-over-Fabrics (NVMe-oF) μεταξύ συστοιχιών αποθήκευσης και διακομιστών υπολογιστών.
- Υποδομή Cloud: Ανάπτυξη σε περιβάλλοντα υπερκλίμακας για βελτιστοποίηση του κόστους ανά θύρα και της πυκνότητας καλωδίωσης εντός των ραφιών.
- Συνδεσιμότητα Καρτών Διασύνδεσης Δικτύου: Επιτρέποντας σε μια ενιαία θύρα διακόπτη να συνδεθεί σε δύο διακομιστές, ο καθένας με μια κάρτα NIC υψηλής απόδοσης, διπλασιάζοντας αποτελεσματικά την πυκνότητα σύνδεσης.
| Κατηγορία Παραμέτρων | Λεπτομερής Προδιαγραφή για MFP7E20-N015 |
|---|---|
| Αναγνώριση Προϊόντος | NVIDIA MFP7E20-N015 |
| Λειτουργία & Τοπολογία Καλωδίου | Παθητικός Διαχωριστής 1:2, 1xMPO-12/APC σε 2xMPO-12/APC |
| Συνολικό Μήκος | 15.0 μέτρα (Ανοχή: +0.3m / -0m) |
| Προδιαγραφή Ίνας | 50/125 µm Multimode με βαθμολογημένο δείκτη, OM4 |
| Αριθμός Ενεργών Ινών | 8 ίνες (4 μετάδοσης, 4 λήψης) |
| Τύπος & Γυάλισμα Συνδετήρα | MPO-12, Θηλυκό, Angled Physical Contact (APC) |
| Σχήμα Καλωδίωσης | Τύπος Β (Crossed) |
| Διάμετρος Καλωδίου | 3.0 mm ± 0.2 mm |
| Υλικό & Χρώμα Περιβλήματος | Low Smoke Zero Halogen (LSZH), OFNR-rated, Aqua |
| Ελάχιστη Ακτίνα Κάμψης | 30 mm (1.2 ίντσες) |
| Θερμοκρασία Λειτουργίας | 0°C έως 70°C |
| Θερμοκρασία Αποθήκευσης | -40°C έως 85°C |
| Εύρος Υγρασίας | 10% έως 85% RH (χωρίς συμπύκνωση) |
| Συμβατοί Πομποδέκτες | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
Άλλα διαθέσιμα μήκη στη σειρά MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Μεγιστοποιημένη Αποτελεσματικότητα Θυρών: Διπλασιάζει τον αριθμό των συνδέσεων διακομιστή ανά θύρα διακόπτη σε σύγκριση με την τυπική καλωδίωση, μειώνοντας το κόστος ανά θύρα και βελτιώνοντας την πυκνότητα ραφιού.
- Εγγυημένη Ακεραιότητα Σήματος: Οι εργοστασιακά τερματισμένοι σύνδεσμοι APC εξασφαλίζουν σταθερά χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής, κρίσιμη για λειτουργία χωρίς σφάλματα σε συνδέσμους 400G που βασίζονται σε PAM4.
- Διασφάλιση Οικοσυστήματος: Ως γνήσιο εξάρτημα NVIDIA, δοκιμάζεται και επικυρώνεται για απρόσκοπτη διαλειτουργικότητα εντός του οικοσυστήματος δικτύωσης NVIDIA, συμπεριλαμβανομένων διακοπτών, πομποδεκτών και κάρτες δικτύου.
- Ετοιμότητα Εγκατάστασης: Παρέχεται με προστατευτικά καπάκια σκόνης και δεν απαιτεί τερματισμό πεδίου, επιτρέποντας γρήγορη, χωρίς σφάλματα ανάπτυξη.
- Βελτιωμένο Προφίλ Ασφάλειας: Το υλικό περιβλήματος LSZH βελτιώνει την ασφάλεια σε κλειστά περιβάλλοντα κέντρων δεδομένων μειώνοντας την εκπομπή τοξικού καπνού σε σενάρια πυρκαγιάς.
- Εγγύηση Προϊόντος: Αυτό το καλώδιο καλύπτεται από την τυπική εγγύηση της NVIDIA για παθητικά οπτικά εξαρτήματα.
- Απόθεμα & Logistics: Διατηρούμε απόθεμα του MFP7E20-N015 για γρήγορη εκπλήρωση παραγγελιών και αξιόπιστη παράδοση.
- Τεχνική Συμβουλευτική: Η ομάδα μας παρέχει τεχνική καθοδήγηση πριν από την πώληση σχετικά με την επιλογή καλωδίων, τη συμβατότητα και το σχεδιασμό δικτύου για την υποδομή σας 400G/NDR.
- Υποστήριξη μετά την Πώληση: Διατίθεται βοήθεια για βέλτιστες πρακτικές εγκατάστασης και αντιμετώπιση προβλημάτων συνδεσιμότητας.
Ε: Μπορώ να χρησιμοποιήσω ένα leaf αυτού του καλωδίου διαχωριστή τώρα και να συνδέσω το δεύτερο leaf αργότερα;
Α: Ναι, ο σχεδιασμός το επιτρέπει αυτό. Μπορείτε να συνδέσετε έναν διακομιστή αμέσως και να αφήσετε τον άλλο σύνδεσμο leaf προστατευμένο με το καπάκι σκόνης του μέχρι να είναι έτοιμος ο δεύτερος διακομιστής. Βεβαιωθείτε ότι ο συνδεδεμένος πομποδέκτης στην πλευρά του διακόπτη υποστηρίζει τη σύνδεση που εμφανίζεται με μόνο μία διαδρομή ενεργή, κάτι που συμβαίνει συνήθως.
Ε: Είναι αυτό το καλώδιο συμβατό με πομποδέκτες 200G QSFP56;
Α: Οι φυσικοί σύνδεσμοι του καλωδίου (MPO-12/APC) είναι συμβατοί εάν ο πομποδέκτης QSFP56 χρησιμοποιεί μια υποδοχή MPO-12/APC και είναι σχεδιασμένος για λειτουργία 200G-SR4 ή παρόμοια λειτουργία πολλαπλών τρόπων. Ωστόσο, η λειτουργία διαχωριστή είναι βελτιστοποιημένη για τη διακοπή ενός σήματος 800G/400G. Για μια εγγενή σύνδεση 200G, ένα καλώδιο duplex μη διαχωριστή είναι συνήθως πιο κατάλληλο. Πάντα να συμβουλεύεστε τα δελτία δεδομένων του πομποδέκτη.
Ε: Πώς καθαρίζω τους συνδέσμους MPO σε αυτό το καλώδιο;
Α: Χρησιμοποιήστε ένα ειδικό εργαλείο ή κασέτα καθαρισμού συνδέσμου MPO χωρίς χνούδι. Μην χρησιμοποιείτε ποτέ μόνο πεπιεσμένο αέρα, καθώς μπορεί να ωθήσει τους ρύπους περαιτέρω μέσα στη φερρούλα. Εισαγάγετε απαλά το εργαλείο καθαρισμού στην ακραία επιφάνεια του συνδέσμου, σκουπίστε και επιθεωρήστε με ένα μικροσκόπιο ινών πριν από τη σύζευξη. Καθαρίστε τόσο τον σύνδεσμο του καλωδίου όσο και την υποδοχή του πομποδέκτη.
Ε: Τι συμβαίνει εάν το συνδέσω κατά λάθος σε μια θύρα MPO-UPC;
Α: Μην πιέσετε τη σύνδεση. Οι σύνδεσμοι MPO-APC και MPO-UPC έχουν διαφορετικά φυσικά κλειδιά και γωνίες γυαλίσματος. Η προσπάθεια σύζευξής τους μπορεί να προκαλέσει μόνιμη φυσική ζημιά στα κεραμικά άκρα φερρούλας τόσο στο καλώδιο όσο και στον πομποδέκτη, οδηγώντας σε υψηλή οπτική απώλεια και απαιτώντας αντικατάσταση.
- Επαλήθευση Συμβατότητας: Πριν από την εγκατάσταση, επιβεβαιώστε ότι όλοι οι πομποδέκτες και οι πίνακες patch στη σύνδεση είναι σχεδιασμένοι για συνδέσμους MPO-12/APC, όχι UPC.
- Καθαρισμός πριν από την εγκατάσταση: Πάντα να επιθεωρείτε και να καθαρίζετε τις φερρούλες του συνδέσμου καλωδίου και τις υποδοχές του πομποδέκτη με εγκεκριμένα εργαλεία πριν από τη σύζευξη για να αποφύγετε βλάβες που σχετίζονται με τη μόλυνση.
- Διαχείριση Ακτίνας Κάμψης: Κατά τη δρομολόγηση, αποφύγετε απότομες καμπύλες ή τσακίσματα. Διατηρήστε μια ελάχιστη ακτίνα κάμψης 30 mm (1.2 ίντσες) σε όλα τα σημεία κατά μήκος του καλωδίου για να αποφύγετε την απώλεια μικροκάμψης ή τη θραύση ινών.
- Περιβαλλοντικά Όρια: Μην εγκαθιστάτε ή λειτουργείτε το καλώδιο σε περιβάλλοντα εκτός των καθορισμένων θερμοκρασιών (0°C έως 70°C) και υγρασίας (10% έως 85% RH).
- Σωστή Εισαγωγή/Αφαίρεση: Χρησιμοποιήστε τον μηχανισμό κλειδώματος push-pull στο περίβλημα του συνδέσμου για εισαγωγή και εξαγωγή. Μην τραβάτε ποτέ απευθείας το περίβλημα του καλωδίου για αποσύνδεση, καθώς αυτό μπορεί να προκαλέσει ζημιά στις εσωτερικές ίνες.
- Ενημέρωση ESD: Ενώ το ίδιο το καλώδιο δεν είναι ευαίσθητο σε ESD, οι πομποδέκτες στους οποίους συνδέεται είναι. Χρησιμοποιήστε τυπικές προφυλάξεις κατά του στατικού ηλεκτρισμού (ιμάντες καρπού, γειωμένες επιφάνειες εργασίας) κατά το χειρισμό πομποδεκτών κατά την εγκατάσταση καλωδίων.
