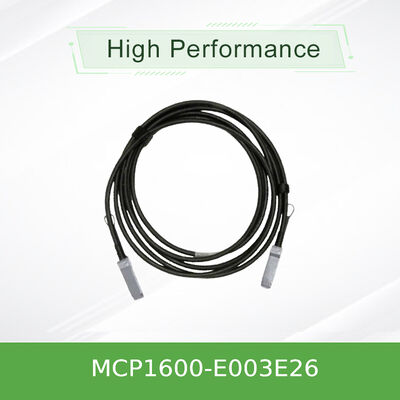

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Καλώδιο χαλκού άμεσης σύνδεσης
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E003E26 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
| Επισημαίνω: | Κεφάλαιο QSFP28 Mellanox 100Gb/s,Καλώδιο χαλκού άμεσης σύνδεσης με εγγύηση,Δικτυακό καλώδιο DAC Mellanox MCP1600-E003E26 |
||
Περιγραφή προϊόντων
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Καλώδιο Άμεσης Προσάρτησης Χαλκού
Υψηλής απόδοσης παθητικό καλώδιο Άμεσης Προσάρτησης Χαλκού (DAC) σχεδιασμένο για εφαρμογές 100Gb/s InfiniBand EDR και Ethernet, παρέχοντας αξιόπιστη συνδεσιμότητα χαμηλής καθυστέρησης για περιβάλλοντα κέντρων δεδομένων.
Βασικά Χαρακτηριστικά
- Ρυθμός Δεδομένων Υψηλής Ταχύτητας: Υποστηρίζει συνολικούς ρυθμούς δεδομένων έως και 100 Gb/s (4x25 Gb/s λωρίδες)
- Παθητικό & Ενεργειακά Αποδοτικό: Δεν απαιτεί επαναχρονολόγηση σήματος, καταναλώνοντας λιγότερο από 0.1W
- Δυνατότητα Hot-Pluggable: Ασφαλής εισαγωγή και αφαίρεση χωρίς απενεργοποίηση των συστημάτων
- Ανώτερη Ακεραιότητα Σήματος: Bit Error Rate (BER) καλύτερο από 10⁻¹⁵ με συστήματα Mellanox
- Ανθεκτικό & Οικολογικό: LSZH μπουφάν και PCB χωρίς μόλυβδο, χωρίς αλογόνα
- Ολοκληρωμένη Διαχείριση: Ενσωματωμένη EEPROM με διασύνδεση I²C συμβατή με SFF-8636
Τεχνολογία & Πρότυπα
Συμβατό με SFF-8685 (συντελεστής μορφής QSFP28) και SFF-8636 (διαχείριση). Σχεδιασμένο για πρωτόκολλα 100Gb/s InfiniBand EDR και 100GbE Ethernet με ελεγχόμενη διαφορική σύνθετη αντίσταση 100Ω για βέλτιστη ακεραιότητα σήματος.
Σενάρια Εφαρμογής
Ιδανικό για υπολογιστές υψηλής απόδοσης, κέντρα δεδομένων επιχειρήσεων, υποδομές cloud και δίκτυα αποθήκευσης:
- Διασύνδεση διακοπτών top-of-rack με διακόπτες leaf ή spine
- Σύνδεση διακομιστών με προσαρμογείς Mellanox ConnectX-4/5 σε διακόπτες EDR
- Δημιουργία συστοιχιών υψηλού εύρους ζώνης για AI και μηχανική μάθηση
- Δημιουργία συνδέσεων μικρής εμβέλειας εντός ή μεταξύ γειτονικών ραφιών
Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μοντέλο / Ψευδώνυμο | MCP1600-E003E26 (mq9700) |
| Διασύνδεση / Συντελεστής Μορφής | QSFP28 σε QSFP28 |
| Ρυθμός Δεδομένων | 100 Gb/s (4x25 Gb/s) |
| Τύπος Καλωδίου | Παθητικό Άμεσης Προσάρτησης Χαλκού (DAC) |
| Μήκος | 3 μέτρα |
| Διαμέτρημα Καλωδίου (AWG) | 26 AWG |
| Θερμοκρασία Λειτουργίας | 0°C έως 70°C |
| Κατανάλωση Ενέργειας | < 0.1 W |
| Συμβατότητα | InfiniBand EDR, 100GbE; Διακόπτες & Προσαρμογείς Mellanox |
Οικογένεια Προϊόντων
| Αριθμός Μέρους | Μήκος | AWG | Διάμετρος Καλωδίου |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | 7.1 mm |
| MCP1600-E001E30 | 1m | 30 | 7.1 mm |
| MCP1600-E01AE30 | 1.5m | 30 | 7.1 mm |
| MCP1600-E002E30 | 2m | 30 | 7.1 mm |
| MCP1600-E003E26 | 3m | 26 | 9.4 mm |
| MCP1600-E004E26 | 4m | 26 | 9.4 mm |
| MCP1600-E005E26 | 5m | 26 | 9.4 mm |
Πλεονεκτήματα
- Εξοικονόμηση Κόστους: Χαμηλότερη τιμή αγοράς ανά θύρα
- Ενεργειακή Απόδοση: Σχεδόν μηδενική κατανάλωση ενέργειας μειώνει το OPEX
- Χαμηλή Καθυστέρηση: Η παθητική μετάδοση εξασφαλίζει ελάχιστη καθυστέρηση σήματος
- Ευρωστία & Απλότητα: Χωρίς ευαίσθητα οπτικά, ευκολότερη ανάπτυξη
- Εγγυημένη Απόδοση: Αυστηρές δοκιμές εξασφαλίζουν αξιοπιστία
Υπηρεσία & Υποστήριξη
Υποστηρίζεται από 1-έτος περιορισμένη εγγύηση υλικού με ολοκληρωμένες υπηρεσίες υποστήριξης:
- Γρήγορη Παράδοση: Μεγάλο απόθεμα για γρήγορη εκπλήρωση
- 24/7 Τεχνική Συμβουλή: Ειδική υποστήριξη για την ενσωμάτωση
- Παγκόσμια Εφοδιαστική Αλυσίδα: Συνεπής διαθεσιμότητα γνήσιων προϊόντων
Συχνές Ερωτήσεις
Ε: Είναι αυτό το καλώδιο συμβατό με διακόπτες εκτός Mellanox;
A: Ενώ έχει σχεδιαστεί για βέλτιστη απόδοση με εξοπλισμό Mellanox, μπορεί να λειτουργήσει με θύρες άλλων προμηθευτών. Η πλήρης λειτουργικότητα εξασφαλίζεται μόνο με συστήματα Mellanox.
Ε: Ποια είναι η μέγιστη αξιόπιστη απόσταση για αυτό το παθητικό DAC;
A: Το μοντέλο 3m είναι αξιόπιστο για συνδέσεις εντός ραφιού και γειτονικών ραφιών. Για μεγαλύτερες αποστάσεις, συνιστώνται ενεργές οπτικές λύσεις.
Ε: Απαιτεί το καλώδιο προγράμματα οδήγησης ή διαμόρφωση λογισμικού;
A: Όχι. Είναι ένα παθητικό στοιχείο plug-and-play που διαμορφώνεται αυτόματα μέσω EEPROM.
Ε: Σε τι αναφέρεται το ψευδώνυμο mq9700;
A: Το mq9700 είναι ένα εναλλακτικό αναγνωριστικό προϊόντος που χρησιμοποιείται για αυτό το συγκεκριμένο καλώδιο Mellanox QSFP28 DAC 3m.
Οδηγίες Χειρισμού
- Ακτίνα Κάμψης: Διατηρήστε ελάχιστη ακτίνα μονής κάμψης ≥47mm και ακτίνα επαναλαμβανόμενης κάμψης ≥94mm
- Περιβάλλον Λειτουργίας: 0°C έως 70°C, 5-85% σχετική υγρασία χωρίς συμπύκνωση
- Ηλεκτροστατική Εκκένωση (ESD): Χειριστείτε με τυπικές προφυλάξεις ESD
- Επαλήθευση Συμβατότητας: Επιβεβαιώστε τη συμβατότητα της θύρας του διακόπτη/κάρτας δικτύου πριν από την αγορά
- Εγκατάσταση: Εξασφαλίστε πλήρη εισαγωγή και ασφάλιση του μηχανισμού ασφάλισης
