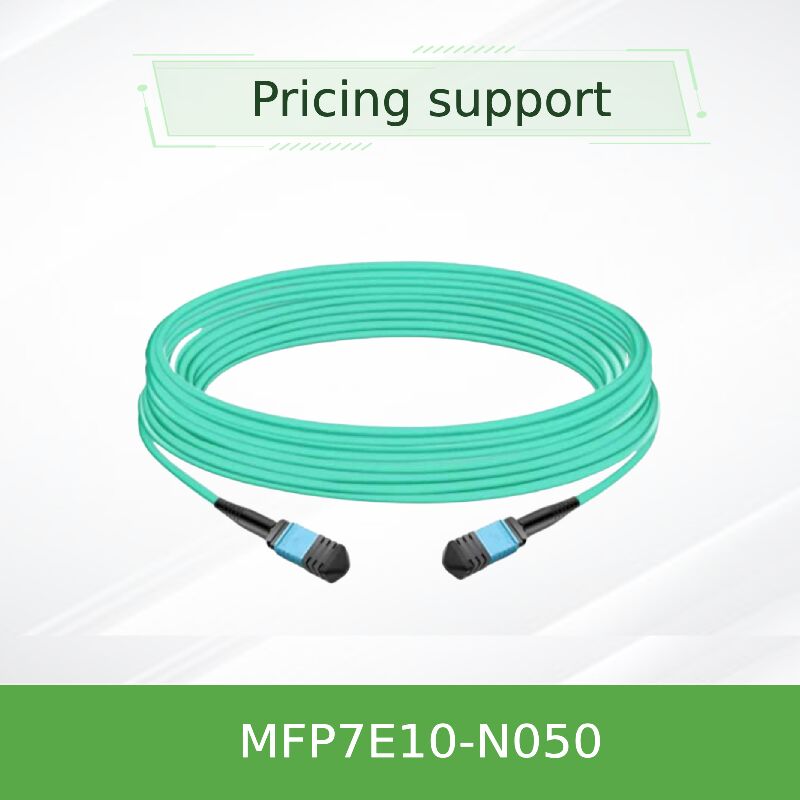

NVIDIA MFP7E10-N050 50m MPO-12/APC σε MPO-12/APC Οπτικό καλώδιο πολλαπλών τρόπων για διασύνδεση 400G/NDR μέγιστης εμβέλειας

Πρότυπο προϊόντος:MFP7E10-N050Βασικά λέξεις-κλειδιά:Δέσμευση για την υποστήριξη των επιχειρήσεων

Η NVIDIA MFP7E10-N050 αντιπροσωπεύει τη μέγιστη εμβέλεια της σειράς MFP7E10καλώδιο οπτικών ινώνσχεδιασμένα για απαιτητικές εφαρμογές κέντρων δεδομένων που απαιτούν εκτεταμένη συνδεσιμότητα.Η συσκευή αυτή διαθέτει συνδετήρες MPO-12/APC και στα δύο άκρα και χρησιμοποιεί ίνες multimode OM4 50/125μm σε διαμόρφωση τύπου Β (crossover)Ως απαραίτητοκαλώδιο μεγάλης εμβέλειαςΗ λύση, επιτρέπει αξιόπιστες, χαμηλής καθυστέρησης συνδέσεις 400G / NDR μεταξύ των διακόπτες, των προσαρμογών και των DPU σε όλη τη μέγιστη επιτρεπόμενη απόσταση για τις παθητικές αναπτύξεις πολυμέσων ινών OM4.

• Τύπος συνδέσμου:MPO-12, γωνιακή πολωνική (APC), θηλυκές συνδέσεις και στα δύο άκρα.
• Διάρκεια καλωδίου και τύπος:50 μέτρα OM4 50/125μm πολυμέθοδος ινών, τύπου Β διασταυρούμενη τοπολογία.
• Μέγιστη υποστηριζόμενη απόσταση:Παρέχει την πλήρη δυνατότητα εμβέλειας 50 μέτρων για την OM4 πολυμέθοδο ινών σε εφαρμογές 400G.
• Διάφραξη καλωδίων:Ανθεκτικό, ευέλικτο μπουφάν LSZH-OFNR με χρώμα Aqua για βέλτιστη ασφάλεια και εγκατάσταση.
• Οπτική απόδοση:Σχεδιασμένα για χαμηλή απώλεια εισαγωγής (≤ 0,37 dB συνολικά), υψηλή απώλεια επιστροφής (≥ 35 dB).
• Υποστήριξη πρωτοκόλλου: Επικαιροποιημένα συστήματα 400/200/100GbE NVLink

Αυτή η λύση διασύνδεσης μέγιστης εμβέλειας βασίζεται στα υψηλότερα βιομηχανικά πρότυπα για να εξασφαλιστεί η ακεραιότητα της απόδοσης σε μεγάλες αποστάσεις.

• Πρότυπο ινών:Πρωταθλή OM4 Multimode Fiber (IEC 60793-2-10) βελτιστοποιημένη για εφαρμογές 400G εκτεταμένης εμβέλειας.
• Πρότυπο συνδέσμου:MPO σύμφωνα με την IEC 61754-7 και την ANSI/TIA-604-5 για συνεπή μηχανική απόδοση.
• Πολωνική τεχνολογία:Γωνιακή φυσική επαφή (APC) απαραίτητη για τη διατήρηση της ποιότητας του σήματος σε μέγιστη απόσταση.
• Ασφάλεια και συμμόρφωση:Πλήρης συμμόρφωση με τα πιστοποιητικά Telcordia GR-1435, Laser Class 1 (IEC 60825), CB, cTUVus, CE.
• Περιβαλλοντικό υλικό:Το σακάκι LSZH υπερβαίνει τις απαιτήσεις της πυρκαγιάς και των περιβαλλοντικών κανονισμών.

Αυτό το εκτεταμένο μήκος παθητικόκαλώδιο οπτικών ινώνχρησιμεύει ως αποτελεσματική οπτική λεωφόρος για τη μεταφορά δεδομένων υψηλής ταχύτητας σε μέγιστες αποστάσεις.με 8 ενεργά χρησιμοποιούμενα για αμφίδρομη επικοινωνία (4 λωρίδες μετάδοσης και 4 λωρίδες λήψης)Η συσκευή αυτή είναι διαμορφωμένη ως καλώδιο τύπου Β και πραγματοποιεί μια ακριβή εσωτερική διασταύρωση όπου τα οπτικά σήματα από τις λωρίδες Tx 1-4 στο αρχικό άκρο συνδέονται με τις λωρίδες Rx 12-9 στο τελικό άκρο.Αυτή η ακριβής ευθυγράμμιση εξασφαλίζει τη βέλτιστη σύνδεση μεταξύ μεταβιβαστών και δέκτωνΗ γυαλιστερή γωνία 8° των συνδέσεων APC είναι ιδιαίτερα κρίσιμη σε ταχύτητες 400G/NDR άνω των 50 μέτρων, καθώς διασκορπίζει αποτελεσματικά το ανακλασμένο φως μακριά από τον πυρήνα της ινών,Η διατήρηση της σαφήνειας του σήματος και η ελαχιστοποίηση των ποσοστών σφάλματος bit είναι ένα βασικό χαρακτηριστικό για την αξιόπιστηκαλώδιο μεγάλης εμβέλειαςαπόδοση.

• Συνδεσιμότητα κέντρου δεδομένων:Συνδέοντας τα ράφια εξοπλισμού σε διαφορετικούς διαδρόμους κέντρων δεδομένων.
• Επεκτεινόμενη εμβέλεια HPC/σύμπλεγματα:Δημιουργία συνδέσμων μέγιστης απόστασης χαμηλής καθυστέρησης σε υφάσματα NDR InfiniBand για κατανεμημένη πληροφορική.
• Σύνδεσμοι Κέντρου Δεδομένων Campus-Style:Σύνδεση παρακείμενων δωματίων κέντρων δεδομένων ή δομών εντός της ίδιας εγκατάστασης.
• Μέγιστη απόσταση από τη ραχοκοκαλιά διακόπτη σε διακόπτη:Καθορισμός 400G συνδέσεων σπονδυλικής στήλης στα εξωτερικά όρια της παθητικής εμβέλειας multimode.
• Επέκτατες συνδέσεις αποθήκευσης-υπολογισμού:Σύνδεση απομακρυσμένων συστοιχιών αποθήκευσης με συστάδες υπολογιστών εντός μεγάλων αποτυπωμάτων κέντρων δεδομένων.

Σημείωση: Αυτή είναι η μέγιστη ποικιλία μήκους στη σειρά MFP7E10.

• Μέγιστη λύση παθητικής εμβέλειαςΠαρέχει τη μεγαλύτερη δυνατή σύνδεση χρησιμοποιώντας παθητική πολυμέθοδο ίνες OM4 για 400G/NDR, εξαλείφοντας την ανάγκη για ενεργά συστατικά σε πολλά σενάρια.
• Επικύρωση από άκρο σε άκρο NVIDIA:Σε αντίθεση με γενικάΔακτυλίδια MPO, αυτή η παραλλαγή 50 μέτρων δοκιμάζεται και επικυρώνεται ειδικά στο πλαίσιο του πλήρους οικοσυστήματος της NVIDIA για εγγυημένη απόδοση σε μέγιστη απόσταση.
• Αποτελεσματική από πλευράς κόστους εναλλακτική λύση μακράς εμβέλειας:Προσφέρει μια πιο οικονομική λύση σε σύγκριση με τα ενεργά οπτικά καλώδια ή τις μετατροπές μονής λειτουργίας για αποστάσεις έως 50 μέτρα.
• Ανώτερη οπτική συνέπεια:Οι αυστηρές διαδικασίες κατασκευής και δοκιμών εξασφαλίζουν ομοιόμορφα χαρακτηριστικά απόδοσης σε όλο το μήκος του καλωδίου, κρίσιμα για τη διατήρηση του περιθωρίου σύνδεσης.

Παρέχουμε ολοκληρωμένη υποστήριξη προσαρμοσμένη σε σενάρια ανάπτυξης μέγιστης εμβέλειας.

• Εγγύηση:Πλήρης εγγύηση του κατασκευαστή με πλήρη τεκμηρίωση για εκτεταμένες εφαρμογές.
• Απογραφή & Ειδική παράδοση:Το MFP7E10-N050 είναι διαθέσιμο από αποθέματα με ειδική συσκευασία για την προστασία μακρών καλωδίων κατά τη μεταφορά.
• Συμβουλές τεχνικού σχεδιασμού:Οι ειδικοί μας παρέχουν συμβουλές πριν από τις πωλήσεις για το μέγιστο εύρος της ανάπτυξης σχεδιασμού, συμπεριλαμβανομένης της ανάλυσης του προϋπολογισμού σύνδεσης.
• Υποστήριξη εγκατάστασης:Τεχνική υποστήριξη 24 ώρες το 24ωρο για προκλήσεις εγκατάστασης που αφορούν συγκεκριμένα μεγάλες διαδρομές καλωδίων και εκτεταμένες εφαρμογές.
• Παγκόσμια Εφοδιαστική:Διαχειρίστηκε τη ναυτιλία με προσεκτική διαχείριση για τις παραδόσεις καλωδίων μεγάλου μήκους σε όλο τον κόσμο.

Ερώτηση 1: Είναι το MFP7E10-N050 πραγματικά ικανό να υποστηρίξει 400G σε απόσταση 50 μέτρων;
Α:Ναι, αυτό.50m καλώδιο ινώνέχει ειδικά σχεδιαστεί και δοκιμαστεί για να υποστηρίζει InfiniBand 400GbE και NDR 400Gb/s σε πλήρη απόσταση 50 μέτρων, όταν χρησιμοποιείται με συμμορφούμενες πολυσυσυσχοινικές ίνες OM4 και δέκτες NVIDIA.

Ε2: Τι συμβαίνει αν χρειάζομαι λίγο περισσότερο από 50 μέτρα;
Α:Για αποστάσεις μεγαλύτερες των 50 μέτρων, θα πρέπει να εξεταστούν εναλλακτικές λύσεις, όπως ενεργά οπτικά καλώδια (AOC) ή μονοτροπικές ίνες με κατάλληλους δέκτες.Το όριο των 50 μέτρων βασίζεται στον οπτικό προϋπολογισμό ισχύος των παθητικών λύσεων multimode σε ταχύτητες 400G.

Ε3: Υπάρχουν ειδικές απαιτήσεις χειρισμού για καλώδιο 50 μέτρων;
Α:Ναι, αυτό.καλώδιο μεγάλης εμβέλειαςΧρησιμοποιήστε τροχούς καλωδίων για την ανάπτυξη, αποφύγετε την στρέβλωση ή την κλίση, διατηρήστε ελάχιστη ακτίνα καμπής (30 mm) και σχεδιάστε την διαδρομή με προσοχή για να αποφευχθούν τα σημεία άγχους.Συνιστάται επαγγελματική εγκατάσταση.

Ε4: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο για εφαρμογές 200G ή 100G πάνω από 50 μέτρα;
Α:Το καλώδιο είναι πλήρως συμβατό προς τα πίσω και συνήθως παρέχει πρόσθετο περιθώριο σύνδεσης σε χαμηλότερες ταχύτητες δεδομένων (200G/100G),καθιστώντας το εξαιρετικά αξιόπιστο για τις εφαρμογές αυτές στην μέγιστη απόσταση.

Ε5: Πώς επαληθεύεται η απόδοση σύνδεσης για τόσο μακριά καλώδια;
Α:Κάθε MFP7E10-N050 υποβάλλεται σε ολοκληρωμένες εργοστασιακές δοκιμές, συμπεριλαμβανομένης της μέτρησης απώλειας εισαγωγής από άκρο σε άκρο για όλες τις 8 ενεργές ίνες, της επαλήθευσης απώλειας επιστροφής,και δοκιμές συνέχειας για να διασφαλιστεί ότι πληροί τις αυστηρές προδιαγραφές απόδοσης της NVIDIA πριν από την αποστολή.

• Επιβεβαίωση απόστασης:Επιβεβαιώστε ότι η απόσταση σύνδεσης δεν υπερβαίνει τα 50 μέτρα για να εξασφαλιστεί αξιόπιστη λειτουργία εντός του οπτικού προϋπολογισμού ισχύος.
• Επαγγελματική εγκατάσταση Συνιστάται:Λόγω του μήκους και της πολυπλοκότητας του χειρισμού, συνιστάται επαγγελματική εγκατάσταση για βέλτιστη ανάπτυξη.
• Σχεδιασμός δρομολόγησης καλωδίων:Προγραμματίστε την πλήρη διαδρομή των καλωδίων πριν από την εγκατάσταση.
• Διαχείριση ακτίνας κάμψης:Να τηρείται αυστηρά η ελάχιστη ακτίνα καμπής 30 mm σε όλη τη διαδρομή του καλωδίου, ιδίως στις γωνίες και στα σημεία εισόδου/εξόδου.
• Προστασία συνδέσμου:Καθαρίστε τόσο τα καλώδια όσο και τις συνδέσεις του δέκτη με πιστοποιημένα εργαλεία πριν από τη σύνδεση, ιδιαίτερα σημαντικό για τα μεγάλα καλώδια όπου το περιθώριο σήματος είναι κρίσιμο.
• Δοκιμές και πιστοποίηση:Μετά την εγκατάσταση, εκτελείται δοκιμή απώλειας εισαγωγής συνδέσμου για να επαληθεύεται ότι το πλήρες κανάλι πληροί τις απαιτήσεις του δέκτη.
