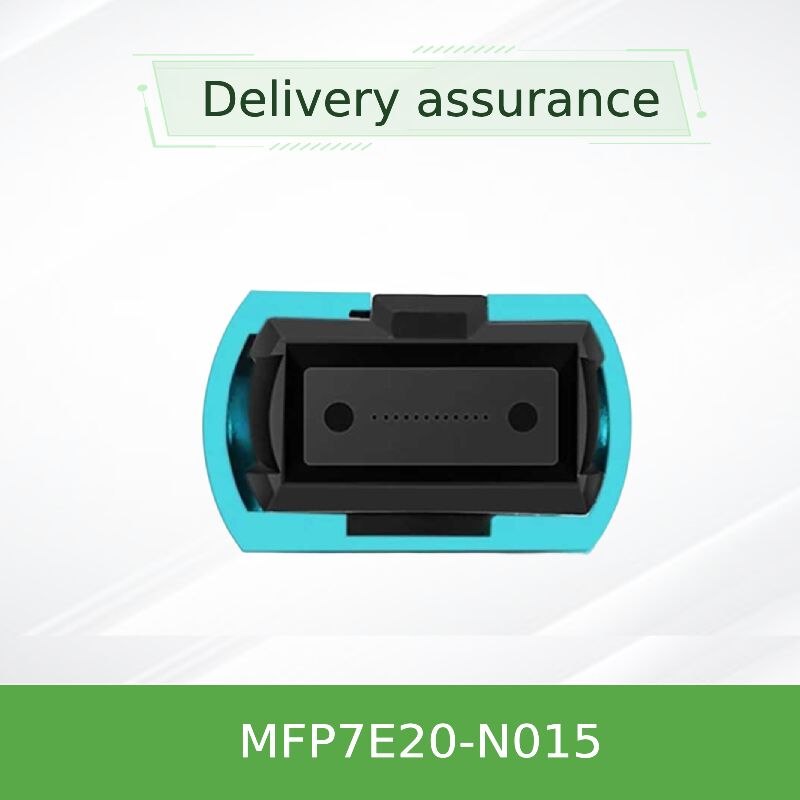

NVIDIA MFP7E20-N015 15m MPO-12/APC σε 2x MPO-12/APC Multimode Splitter Fiber Cable. 400G σε 2x200G Διακοπή

Πρότυπο προϊόντος:MFP7E20-N015Βασικά λέξεις-κλειδιά:καλώδιο διαχωρισμού ινών, καλώδιο διακοπής MPO, καλώδιο 400G έως 200G, καλώδιο fanout, διασύνδεση κέντρου δεδομένων

Το NVIDIA MFP7E20-N015 είναι ένα εξειδικευμένο παθητικό 15 μέτρωνκαλώδιο διαίρεσης ινώνΑντίθετα με τα τυποποιημένα καλώδια, αυτό είναι ένακαλώδιο εξόδουμε διαμόρφωση διαίρεσης 1:2.Διαθέτει έναν συνδετήρα MPO-12/APC στο άκρο του κορμού (για σύνδεση με την πύλη 400G ενός διακόπτη) και δύο συνδετήρες MPO-12/APC στα άκρα του κλάδου (για σύνδεση με δύο διακομιστές)Χρησιμοποιεί ίνες πολυμέτωπων OM4 50/125μm σε τοπολογία διασταύρωσης τύπου Β, επιτρέποντας την αποτελεσματική διανομή ενός ενιαίου εύρους ζώνης 400G σε δύο ρεύματα 200G, καθιστώντας το ιδανικόΔιασύνδεση κέντρου δεδομένωνλύση για τη σύνδεση των διακόπτες υψηλής ταχύτητας σε πολλούς διακομιστές.

• Διαμόρφωση:1x MPO-12/APC (Τάγμα) σε 2x MPO-12/APC (Βραχίο) διάσπαση.
• Διάστημα καλωδίου:15 μέτρα, OM4 50/125μm πολυμέτωπη ίνα.
• Χάρτης ταχύτητας:Διαχωρίζει μια ενιαία σύνδεση 400Gb/s (4x100G λωρίδες) σε δύο σύνδεσεις 200Gb/s (2x100G λωρίδες).
• Διάφραξη καλωδίων:Ευέλικτο, στρογγυλό σακάκι με χρώμα Aqua LSZH-OFNR.
• Οπτική απόδοση:Μικρή απώλεια εισαγωγής (≤ 0,356 dB), υψηλή απώλεια επιστροφής (≥ 35 dB).
• Υποστήριξη πρωτοκόλλου: InfiniBand NDR/HDR 400/200GbE NVLink

Αυτή η προηγμένη λύση είναι σχεδιασμένη για να ανταποκρίνεται στα αυστηρά πρότυπα της βιομηχανίας για απόδοση και αξιοπιστία σε απαιτητικά περιβάλλοντα.

• Πρότυπο ινών:OM4 Multimode Fiber (IEC 60793-2-10) για υψηλό εύρος ζώνης και εκτεταμένη εμβέλεια.
• Πρότυπο συνδέσμου:MPO σύμφωνα με την IEC 61754-7 και την ANSI/TIA-604-5.
• Πολωνική τεχνολογία:Η γωνιακή φυσική επαφή (APC) είναι κρίσιμη για τη διατήρηση χαμηλής οπτικής απώλειας επιστροφής σε εφαρμογές διαίρεσης.
• Τεχνολογία διαχωρισμού:Παθητικός οπτικός διαχωριστής μέσα στο σύνολο καλωδίων, χωρίς να απαιτείται εξωτερική ενέργεια.
• Ασφάλεια και συμμόρφωση:Συμμορφώνεται με το Telcordia GR-1435, Laser Class 1 (IEC 60825), με πιστοποιητικά CB, cTUVus, CE.

Αυτό...Καλώδιο διακοπής MPOλειτουργεί με βάση την αρχή του παθητικού οπτικού διαχωρισμού.Μέσα στο σύνολο καλωδίων, οι τέσσερις οπτικές λωρίδες μετάδοσης (Tx) από την πύλη του διακόπτη χωρίζονται παθητικά: οι λωρίδες 1 & 2 κατευθύνονται στον πρώτο σύνδεσμο υποκαταστήματος για τον διακομιστή A,και οι λωρίδες 3 & 4 κατευθύνονται στη δεύτερη σύνδεση κλάδου για τον διακομιστή ΒΗ πορεία λήψης (Rx) λειτουργεί αντίστροφα. Αυτό δημιουργεί δύο ανεξάρτητες full-duplex συνδέσεις 200Gb / s (κάθε μία χρησιμοποιώντας 2 ίνες για Tx και 2 για Rx) από την αρχική θύρα 400Gb / s.Η εσωτερική διασταύρωση (τύπου Β) και το γυαλί APC εξασφαλίζουν τη σωστή ευθυγράμμιση λωρίδας και ελάχιστη υποβάθμιση του σήματος και στις δύο διαιρεμένες διαδρομές, μια βασική απαίτηση για αξιόπιστηΚαλώδιο 400G έως 200G.

• Σύνδεση σερβερ υψηλής πυκνότητας:Σύνδεση μιας ενιαίας θύρας διακόπτη 400G σε δύο διακομιστές εξοπλισμένους με προσαρμογείς ConnectX-7 200G ή BlueField-3, διπλασιάζοντας αποτελεσματικά την πυκνότητα σύνδεσης.
• Οπτικοποιημένα κόστους AI/ML Clusters:Επεξεργασία συνδέσεων σε γκρουπ διακομιστών GPU όπου οι μεμονωμένοι κόμβοι απαιτούν εύρος ζώνης 200G αλλά ο αριθμός των θύρων διακόπτη είναι περιορισμένος.
• Συνδεσιμότητα διακομιστή αποθήκευσης:Σύνδεση δύο κόμβων αποθήκευσης ή JBOD σε μια ενιαία θύρα διακόπτη υψηλής ταχύτητας.
• Συγκέντρωση στην κορυφή του ράφου (ToR):Μείωση του αριθμού των θύρων διακόπτη που απαιτούνται ανά ράκελ, απλούστευση της καλωδίωσης και μείωση του κόστους διακόπτη.
• Εφαρμογή κάρτας διεπαφής δικτύου:Ιδανικό για αναπτύξεις που χρησιμοποιούν πολλαπλέςκάρτες δικτύου(όπως η σειρά ConnectX-7) όπου απαιτείται διακοπή θύρας.

Άλλα διαθέσιμα μήκη: 3m, 5m, 7m, 10m, 20m, 30m, 50m.

• Οπτικοποίηση πυκνότητας και κόστους:Αυτό...καλώδιο διαίρεσης ινώνπαρέχει μια πιο οικονομική και οικονομική εναλλακτική λύση στην χρήση πολλαπλών θύρων διακόπτη και τυποποιημένων καλωδίων για τη σύνδεση δύο διακομιστών.
• Απλοποιημένη διαχείριση καλωδίων:Μειώνει την ακαταστασία των καλωδίων αντικαθιστώντας δύο ξεχωριστά καλώδια με μια διαχειριζόμενη λύση διακοπής, βελτιώνοντας την ροή αέρα και την οργάνωση.
• Επικυρωμένη απόδοση NVIDIA:Εγγυημένη συμβατότητα και απόδοση όταν χρησιμοποιείται εντός του οικοσυστήματος NVIDIA switch και προσαρμογέα, σε αντίθεση με λύσεις εξόδου τρίτων.
• Παθητική και αξιόπιστη:Δεν περιέχει ενεργό ηλεκτρονικό εξοπλισμό, προσφέροντας μεγαλύτερη αξιοπιστία και καμία κατανάλωση ενέργειας σε σύγκριση με τους ενεργούς οπτικούς διαχωριστές.

Παρέχουμε ολοκληρωμένη υποστήριξη για προηγμένες λύσεις διασύνδεσης όπως η σειρά MFP7E20.

• Εγγύηση:Πλήρης εγγύηση κατασκευαστή NVIDIA για όλα τα σύνολα καλωδίων.
• Διαθεσιμότητα:Το MFP7E20-N015 είναι αποθηκευμένο στο εκτεταμένο αποθεματικό μας για άμεση αποστολή για να υποστηρίξει την ταχεία ανάπτυξη.
• Τεχνική υποστήριξη σχεδιασμού:Οι μηχανικοί μας βοηθούν με το σχεδιασμό της ανάπτυξης, συμπεριλαμβανομένης της επικύρωσης του διακόπτη καικάρτα διεπαφής δικτύουσυμβατότητα για διαμορφώσεις διακοπής.
• 24/7 υποστήριξη:24ωρη εξυπηρέτηση πελατών και τεχνική βοήθεια για την εγκατάσταση και την αντιμετώπιση προβλημάτων.
• Παγκόσμια αλυσίδα εφοδιασμού:Αξιόπιστο δίκτυο εφοδιαστικής που εξασφαλίζει την έγκαιρη παράδοση ειδικών καλωδίων σε όλο τον κόσμο.

Ε1: Με ποια μοντέλα διακόπτη και προσαρμογέα είναι συμβατό το MFP7E20-N015;
Α:Έχει σχεδιαστεί για NVIDIA switches με θύρες OSFP DR8 (400G/NDR) και διακομιστές εξοπλισμένους με προσαρμογείς ConnectX-7 ή BlueField-3 που χρησιμοποιούν πομπούς OSFP ή QSFP112 200G.Συμβατότητα με συγκεκριμένο διακόπτη καικάρτα nicτα μοντέλα πρέπει να επαληθεύονται.

Ε2: Μπορώ να επιτύχω ταχύτητα 400G στην πλευρά του διακομιστή με αυτό το καλώδιο;
Α:Όχι. Αυτό είναι ένα καλώδιο διακοπής. Κάθε υποκατάστημα διακομιστή παρέχει ένα μέγιστο 200Gb / s. Για να πάρετε 400G σε έναν μόνο διακομιστή, χρησιμοποιήστε ένα πρότυπο καλώδιο MFP7E10 (μη διαχωριστικό).καλώδιο εξόδουείναι για την κοινή χρήση μιας θύρας 400G μεταξύ δύο τελικών σημείων 200G.

Ε3: Ο διαχωριστής προκαλεί υποβάθμιση ή καθυστέρηση του σήματος;
Α:Ο παθητικός οπτικός διαχωριστής εισάγει μια ελάχιστη, τυποποιημένη απώλεια εισαγωγής (που υπολογίζεται στις προδιαγραφές).Η συνολική απόδοση σύνδεσης παραμένει εντός του προϋπολογισμού για αξιόπιστη λειτουργία 200G στην καθορισμένη απόσταση.

Ε4: Πώς προσδιορίζω το σωστό υποκατάστημα για κάθε διακομιστή;
Α:Για συνέπεια, συνιστάται να τεκμηριώνεται ποιος διακομιστής συνδέεται με ποιο κλάδο.Η χαρτογράφηση των οπτικών λωρίδων είναι σταθερή μέσα στο καλώδιο.

Ε5: Μπορώ να το χρησιμοποιήσω με μια θύρα QSFP-DD;
Α:Αυτό το καλώδιο χρησιμοποιεί συνδέσεις MPO-12/APC.Είναι συμβατό με τις θύρες QSFP-DD μόνον εάν είναι γεμάτες με κατάλληλο προσαρμογέα OSFP-QSFP-DD ή μεταβιβαστή που παρουσιάζει διεπαφή MPO-12/APC.Η άμεση φυσική σύνδεση δεν είναι δυνατή.

• Σχεδιασμός διαμόρφωσης:Βεβαιωθείτε ότι η θύρα του διακόπτη και οι προσαρμογείς του διακοπτή σας υποστηρίζουν τη λειτουργία διακοπής 400G-2x200G.
• Συνδυασμός συνδέσμων:Όλοι οι συνδεδεμένοι δέκτες πρέπει να είναι τύπου MPO-12/APC (πράσινο κέλυφος).
• Ράδιο κάμψης και ανακούφιση από την πίεση:Διατηρήστε μια ελάχιστη ακτίνα κάμψης 30 mm. Χρησιμοποιήστε κατάλληλη ανακούφιση από την πίεση, ειδικά στο σημείο διαίρεσης και τις μπότες σύνδεσης, για να αποφευχθεί η πίεση στις ίνες.
• Καθαρισμός:Καθαρίστε όλους τους τρεις συνδετήρες MPO (ένας κορμός, δύο κλάδοι) και τις αντίστοιχες θύρες του δέκτη-διαβιβαστή με πιστοποιημένα οπτικά καθαριστικά πριν από το ζευγάρωμα.
• Δρόμος εγκατάστασης:Σχεδιάστε προσεκτικά τη διαδρομή διαδρομής για το καλώδιο 15 μέτρων και τους δύο κλάδους του για να αποφευχθεί η σύγχυση και να εξασφαλιστεί η καθαρή διαχείριση του καλωδίου στο ράφι.
