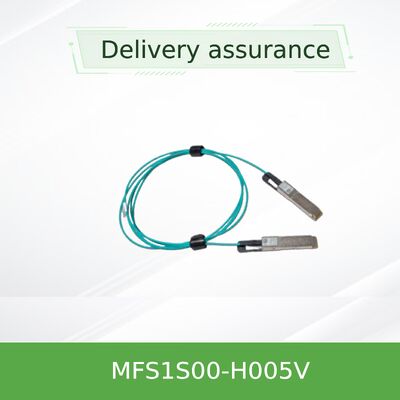

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s Active Optical Cable για InfiniBand HDR & 200GbE | Υψηλής ταχύτητας AOC

Μοντέλο Προϊόντος: MFS1S00-H005V | Βασικές Λέξεις-Κλειδιά: ενεργό οπτικό καλώδιο, AOC, καλώδιο QSFP56, 200Gb/s InfiniBand, καλώδιο 200GbE

Το NVIDIA MFS1S00-H005V είναι ένα κορυφαίο καλώδιο 5 μέτρων Active Optical Cable (AOC) σχεδιασμένο για διασυνδέσεις κέντρων δεδομένων υψηλής απόδοσης. Αυτό το καλώδιο ενσωματώνει ηλεκτρικές διεπαφές QSFP56 και στα δύο άκρα με ενσωματωμένους οπτικούς πομποδέκτες που βασίζονται σε VCSEL, εξαλείφοντας την ανάγκη για ξεχωριστά οπτικά που μπορούν να συνδεθούν. Έχει σχεδιαστεί για να υποστηρίζει ρυθμούς δεδομένων 200Gb/s χρησιμοποιώντας πρωτόκολλα InfiniBand HDR (High Data Rate) και 200 Gigabit Ethernet. Αυτή η λύση είναι ιδιαίτερα πολύτιμη για τη σύνδεση διακοπτών όπως οι NVIDIA SN3700 και SN4600 ή για τη σύνδεση διακομιστών εξοπλισμένων με σύγχρονες κάρτες διασύνδεσης δικτύου (κάρτες NIC) σε αποστάσεις όπου τα παθητικά καλώδια δεν επαρκούν.

Αυτό το AOC είναι χτισμένο πάνω σε ένα θεμέλιο τεχνολογιών βιομηχανικών προτύπων για να εξασφαλίσει διαλειτουργικότητα, αξιοπιστία και υψηλή απόδοση.

• Οπτική Μηχανή: Πομποδέκτες πολλαπλών τρόπων που βασίζονται σε VCSEL (Vertical Cavity Surface Emitting Laser).
• Ηλεκτρική Διασύνδεση: Πλήρως συμβατό με QSFP56 MSA (SFF-8665) και διασύνδεση διαχείρισης (SFF-8636).
• Κωδικοποίηση Δεδομένων: Διαμόρφωση PAM4 για υψηλή φασματική απόδοση, υποστηρίζοντας ρυθμούς δεδομένων έως 53.125 Gbd ανά λωρίδα.
• Διαχείριση & Διαγνωστικά: Ολοκληρωμένη διασύνδεση I2C συμβατή με SFF-8636 για DDM, έλεγχο και παρακολούθηση κατάστασης.
• Συμμόρφωση: Συμμορφώνεται με τις προδιαγραφές InfiniBand Trade Association (IBTA) HDR, RoHS και φέρει σημαντικές πιστοποιήσεις ασφάλειας/EMC (CE, FCC, CB).

Το MFS1S00-H005V λειτουργεί ως ένα πλήρως ενσωματωμένο ηλεκτρο-οπτικό σύστημα μετατροπής. Στην ηλεκτρική πλευρά, το σύστημα κεντρικού υπολογιστή (διακόπτης ή κάρτα δικτύου) στέλνει τέσσερις λωρίδες ηλεκτρικών σημάτων υψηλής ταχύτητας στον σύνδεσμο QSFP56 του AOC. Μέσα στη μονάδα του καλωδίου, αυτά τα σήματα υποβάλλονται σε επεξεργασία (επαναχρονομετρημένα, εξισορροπημένα) και στη συνέχεια οδηγούν τέσσερα λέιζερ VCSEL, μετατρέποντάς τα σε οπτικά σήματα. Αυτά τα οπτικά σήματα ταξιδεύουν μέσω των τεσσάρων ενσωματωμένων ινών πολλαπλών τρόπων στη απόσταση των 5 μέτρων. Στο άκρο λήψης, μια άλλη ενσωματωμένη μονάδα που περιέχει φωτοανιχνευτές μετατρέπει τα οπτικά σήματα πίσω σε ηλεκτρικά σήματα, τα οποία υποβάλλονται και πάλι σε επεξεργασία και επαναχρονομετρούνται πριν παρουσιαστούν στον κεντρικό υπολογιστή λήψης. Αυτός ο ενεργός σχεδιασμός all-in-one χειρίζεται εσωτερικά τις προκλήσεις της ακεραιότητας του σήματος, καθιστώντας το μια ισχυρή και απλή λύση AOC plug-and-play σε σύγκριση με τις παθητικές συναρμολογήσεις καλωδίων που βασίζονται εξ ολοκλήρου σε πομποδέκτες κεντρικού υπολογιστή.

• Συστάδες Υπολογιστών Υψηλής Απόδοσης (HPC): Διασυνδέσεις χαμηλής καθυστέρησης για υφάσματα InfiniBand HDR που συνδέουν κόμβους υπολογιστών και αποθήκευσης.
• Υποδομή AI/ML: Σύνδεσμοι υψηλού εύρους ζώνης μεταξύ διακομιστών GPU και διακοπτών leaf/spine σε συστάδες εκπαίδευσης μηχανικής μάθησης.
• Διασυνδέσεις Διακοπτών Κέντρων Δεδομένων: Σύνδεση NVIDIA SN3700, SN4600 ή άλλων συμβατών διακοπτών στα 200GbE.
• Συνδεσιμότητα Διακομιστή-Διακόπτη: Ιδανικό για τη σύνδεση διακομιστών με κάρτες διασύνδεσης δικτύου υψηλής ταχύτητας (όπως ConnectX-6 ή ConnectX-7 σε λειτουργία 200G) σε διακόπτες top-of-rack.
• Εγκαταστάσεις Εκτεταμένης Εμβέλειας: Αντικατάσταση παθητικών χάλκινων DAC σε σενάρια που απαιτούν αποστάσεις μεγαλύτερες από 3-4 μέτρα με ανώτερη ακεραιότητα σήματος.

Άλλα Διαθέσιμα Μήκη: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V).

• Ανώτερη Εμβέλεια έναντι Παθητικών DAC: Αυτό το ενεργό οπτικό καλώδιο επιτυγχάνει αξιόπιστα αποστάσεις 5 μέτρων και πέρα με εξαιρετική ακεραιότητα σήματος, όπου τα παθητικά χάλκινα καλώδια άμεσης σύνδεσης (DAC) συχνά αντιμετωπίζουν σημαντικούς περιορισμούς απόδοσης.
• Ενσωματωμένη Λύση για Απλότητα: Συνδυάζει πομποδέκτες και καλώδιο σε μία μονάδα, μειώνοντας τα σημεία αστοχίας, απλοποιώντας την προμήθεια και εξαλείφοντας τις ανησυχίες συμβατότητας μεταξύ ξεχωριστών οπτικών και καλωδίων οπτικών ινών.
• Ενεργειακή και Θερμική Αποδοτικότητα: Με περίπου 5W ανά άκρο, προσφέρει μια ενεργειακά συνειδητή λύση για συνδέσεις υψηλής ταχύτητας, βοηθώντας στη διαχείριση των προϋπολογισμών ισχύος του κέντρου δεδομένων.
• Ισχυρά Διαγνωστικά: Οι ολοκληρωμένες δυνατότητες DDM παρέχουν εργαλεία προληπτικής παρακολούθησης και αντιμετώπισης προβλημάτων που δεν είναι διαθέσιμα με βασικά παθητικά καλώδια, ενισχύοντας την αξιοπιστία του δικτύου και διευκολύνοντας τη συντήρηση για υποδομές που χρησιμοποιούν κάρτες δικτύου.

Παρέχουμε ένα πλήρες φάσμα υπηρεσιών για την υποστήριξη της ανάπτυξης διασύνδεσης υψηλής ταχύτητας.

• Εγγύηση: Υποστηρίζεται από την τυπική εγγύηση προϊόντος της NVIDIA για διασφάλιση ποιότητας.
• Απόθεμα & Παράδοση: Το MFS1S00-H005V είναι διαθέσιμο από το σημαντικό απόθεμά μας πολλών εκατομμυρίων δολαρίων για γρήγορη εκπλήρωση παραγγελιών και αποστολή.
• Τεχνική Συμβουλευτική: Η ομάδα των ειδικών μας παρέχει καθοδήγηση σχετικά με τη συμβατότητα του συστήματος, τις βέλτιστες πρακτικές ανάπτυξης και την ενσωμάτωση με διακόπτες και κάρτες NIC.
• Υποστήριξη μετά την πώληση: 24/7 εξυπηρέτηση πελατών και τεχνική υποστήριξη για βοήθεια με τυχόν ερωτήσεις εγκατάστασης ή λειτουργίας.
• Παγκόσμια Εφοδιαστική: Διασφαλίζουμε την ακριβή και έγκαιρη παράδοση σε πελάτες παγκοσμίως, αξιοποιώντας πάνω από μια δεκαετία τεχνογνωσίας εφοδιαστικής.

Ε1: Ποια είναι η διαφορά μεταξύ αυτού του AOC και ενός παθητικού DAC ή ενός καλωδίου οπτικών ινών με ξεχωριστούς πομποδέκτες;
Α: Ένα AOC όπως το MFS1S00-H005V έχει τους οπτικούς πομποδέκτες μόνιμα ενσωματωμένους στα άκρα του καλωδίου, δημιουργώντας μια ενιαία μονάδα plug-and-play. Ένα παθητικό DAC είναι καθαρά χάλκινο με περιορισμένη εμβέλεια. Ένα καλώδιο οπτικών ινών με ξεχωριστούς πομποδέκτες απαιτεί να αγοράσετε και να διαχειριστείτε τρία ξεχωριστά εξαρτήματα (δύο πομποδέκτες + ένα καλώδιο). Το AOC απλοποιεί την ανάπτυξη και εγγυάται την απόδοση.

Ε2: Είναι αυτό το καλώδιο συμβατό με θύρες 100 Gigabit Ethernet (100GbE);
Α: Είναι κυρίως σχεδιασμένο για 200Gb/s. Ωστόσο, χρησιμοποιώντας τη λειτουργία Rate Select μέσω της διασύνδεσης διαχείρισης, μπορεί να διαμορφωθεί για λειτουργία χαμηλότερης ταχύτητας συμβατή με ορισμένα συστήματα 100GbE (χρησιμοποιώντας κωδικοποίηση NRZ). Η συμβατότητα πρέπει να επαληθευτεί με τον συγκεκριμένο διακόπτη ή κάρτα διασύνδεσης δικτύου.

Ε3: Τι είδους πληροφορίες διαγνωστικών μπορώ να διαβάσω από αυτό το καλώδιο;
Α: Μέσω της διασύνδεσης I2C (SFF-8636), μπορείτε να παρακολουθείτε παραμέτρους σε πραγματικό χρόνο, όπως: θερμοκρασία, τάση τροφοδοσίας, ρεύμα πόλωσης TX, ισχύ εξόδου TX και ισχύ εισόδου RX για όλες τις τέσσερις λωρίδες. Επίσης, υλοποιούνται όρια συναγερμού και προειδοποίησης.

Ε4: Ποια είναι η ελάχιστη ακτίνα κάμψης για το καλώδιο;
Α: Η ελάχιστη ακτίνα κάμψης οπουδήποτε κατά μήκος του καλωδίου είναι 30 mm (περίπου 1,2 ίντσες). Η κάμψη του πιο σφιχτά μπορεί να καταστρέψει τις εσωτερικές ίνες και να υποβαθμίσει την απόδοση.

Ε5: Το "V" στον αριθμό εξαρτήματος (H005V) υποδηλώνει κάτι συγκεκριμένο;
Α: Το "V" στον αριθμό εξαρτήματος υποδηλώνει συνήθως υποστήριξη VPI (Virtual Protocol Interconnect), που σημαίνει ότι το καλώδιο είναι ικανό να υποστηρίζει τόσο πρωτόκολλα InfiniBand όσο και Ethernet, κάτι που ευθυγραμμίζεται με τις δυνατότητές του 200Gb/s HDR και 200GbE.

• Προστασία ESD: Παρόλο που η συναρμολόγηση του καλωδίου είναι ισχυρή, ακολουθείτε πάντα τις τυπικές προφυλάξεις ESD (ιμάντες καρπού, γειωμένοι σταθμοί εργασίας) κατά το χειρισμό και την εγκατάσταση του καλωδίου σε διακόπτες ή κάρτες nic κλουβιά.
• Hot-Plugging: Το καλώδιο έχει σχεδιαστεί για hot-pluggable. Ωστόσο, συμβουλευτείτε πάντα την τεκμηρίωση του συστήματός σας για συγκεκριμένες οδηγίες hot-plugging για να αποφύγετε τυχόν απροσδόκητα προβλήματα.
• Φυσικός Χειρισμός: Αποφύγετε απότομες καμπύλες, τσακίσματα, σύνθλιψη ή υπερβολική εφελκυστική δύναμη στο καλώδιο. Μην τσιμπάτε το καλώδιο κοντά στους συνδέσμους. Χρησιμοποιήστε την καρτέλα έλξης για εισαγωγή/αφαίρεση, όχι το ίδιο το καλώδιο.
• Περιβαλλοντικά Όρια: Λειτουργήστε εντός των καθορισμένων ορίων θερμοκρασίας (0°C έως 70°C) και υγρασίας (5% έως 85% μη συμπυκνωμένη). Μην εκθέτετε σε υγρά.
• Καθαρισμός: Διατηρήστε τους ηλεκτρικούς συνδέσμους QSFP56 καθαρούς και απαλλαγμένους από υπολείμματα. Χρησιμοποιήστε πεπιεσμένο αέρα εάν είναι απαραίτητο. Μην χρησιμοποιείτε υγρά ή λειαντικά στους συνδέσμους.
