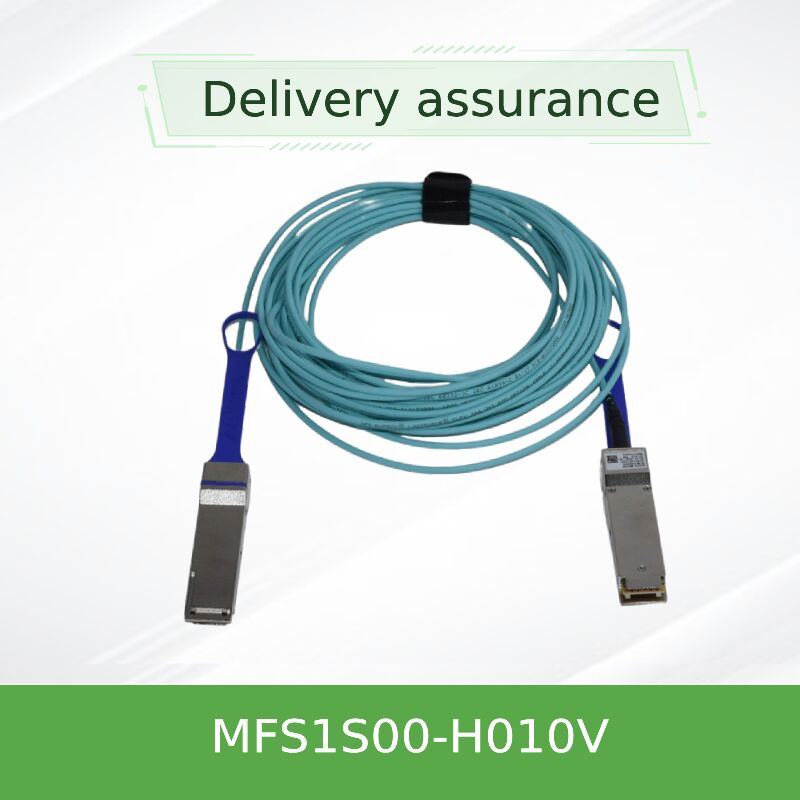

Mellanox MFS1S00-H010V 10m QSFP56 ενεργό οπτικό καλώδιο∙ 200Gb/s InfiniBand HDR & Ethernet, Hot-Pluggable AOC με DDM

Μοντέλο προϊόντος:MFS1S00-H010V |Βασικές λέξεις-κλειδιά:ενεργό οπτικό καλώδιο, 200 Gb/s AOC, καλώδιο QSFP56, InfiniBand HDR, οπτική διασύνδεση 10 μέτρων

Το NVIDIA MFS1S00-H010V είναι 10 μέτρωνΕνεργό οπτικό καλώδιο (AOC)σχεδιασμένο για απαιτητικές εφαρμογές υψηλού εύρους ζώνης. Διαθέτει υποδοχές QSFP56 και στα δύο άκρα με ενσωματωμένους οπτικούς κινητήρες που βασίζονται σε VCSEL, παρέχοντας μια πλήρη σύνδεση 200 Gb/s για πρωτόκολλα InfiniBand HDR και 200 ​​Gigabit Ethernet. ΑυτόΟπτική διασύνδεση 10 μέτρωνέχει σχεδιαστεί για να γεφυρώνει τις συνδέσεις μεταξύ διακοπτών ή μεταξύ διακοπτών και διακομιστών που είναι εξοπλισμένοι με συμβατάκάρτες διασύνδεσης δικτύου, σε σενάρια όπου η απόσταση και η ακεραιότητα του σήματος είναι κρίσιμα.

Η απόδοση του καλωδίου βασίζεται σε πολλές προηγμένες τεχνολογίες:

• Οπτική μετάδοση:Χρησιμοποιεί τέσσερις πομπούς VCSEL (Vertical Cavity Surface Emitting Laser) και αντίστοιχους φωτοανιχνευτές που λειτουργούν σε πολυτροπική ίνα OM4.
• Σηματοδότηση υψηλής ταχύτητας:Χρησιμοποιεί PAM4 (4-level Pulse Amplitude Modulation) που κωδικοποιεί στα 53,125 GBaud ανά λωρίδα για την επίτευξη συνολικού εύρους ζώνης 200 Gb/s.
• Ενσωματωμένη επεξεργασία σήματος:Τα ενσωματωμένα κυκλώματα επαναχρονομέτρησης και ανάκτησης δεδομένων ρολογιού (CDR) και στις δύο διαδρομές μετάδοσης και λήψης καθαρίζουν και αναγεννούν τα σήματα υψηλής ταχύτητας.
• Τυποποιημένη διαχείριση:Πλήρης συμμόρφωση με τις προδιαγραφές διαχείρισης SFF-8636 μέσω διεπαφής I2C για έλεγχο, κατάσταση και εκτεταμένα διαγνωστικά.
• Πλαίσιο Συμμόρφωσης:Σχεδιασμένο σύμφωνα με τις προδιαγραφές HDR της InfiniBand Trade Association (IBTA) και φέρει βασικές παγκόσμιες πιστοποιήσεις (CE, FCC, RoHS).

Το καλώδιο λειτουργεί ως αυτόνομος, αμφίδρομος οπτικός σύνδεσμος. Ροές ηλεκτρικών δεδομένων από τον κεντρικό υπολογιστήκάρτα δικτύουή εισάγετε τη μονάδα QSFP56. Στο εσωτερικό, τα ηλεκτρικά σήματα ρυθμίζονται (εξισορροπούνται, επαναχρονίζονται) και χρησιμοποιούνται για την κίνηση τεσσάρων λέιζερ υψηλής ταχύτητας VCSEL, μετατρέποντας τα δεδομένα σε οπτικούς παλμούς. Αυτοί οι παλμοί ταξιδεύουν μέσω των τεσσάρων εσωτερικών πολύτροπων ινών σε όλο το εύρος των 10 μέτρων. Στο μακρινό άκρο, οι ενσωματωμένες φωτοδίοδοι μετατρέπουν το φως ξανά σε ηλεκτρικά σήματα. Στη συνέχεια, αυτά ενισχύονται, επαναχρονίζονται και εξισορροπούνται από το κύκλωμα του δέκτη πριν εξάγονται στη συνδεδεμένη συσκευή. Αυτή η διαδικασία ενεργού αναγέννησης είναι το κλειδί για τη διατήρηση της ακεραιότητας του σήματος σε εκτεταμένη απόσταση, ένα βασικό πλεονέκτημα του200 Gb/s AOCαρχιτεκτονική.

• Σύνδεσμοι Inter-Switch (ISL):Σύνδεση διακοπτών φύλλου και ράχης (π.χ. σειράς NVIDIA SN3000/SN4000) στα 200 GbE εντός και κατά μήκος των rack.
• Συνδεσιμότητα HPC & AI Fabric:Δημιουργία συνδέσμων σε υφάσματα InfiniBand HDR για υπολογιστές υψηλής απόδοσης και συμπλέγματα τεχνητής νοημοσύνης.
• Εκτεταμένες συνδέσεις διακομιστή:Σύνδεση διακομιστών με δυνατότητα 200GΚάρτες NIC(π.χ. ConnectX-6/7) σε διακόπτες στο επάνω μέρος που βρίσκονται αρκετά μέτρα μακριά.
• Επέκταση Κέντρου Δεδομένων:Ιδανικό για συνδέσεις που υπερβαίνουν την πρακτική εμβέλεια των παθητικών χάλκινων καλωδίων (συνήθως >3-5m) αλλά δεν απαιτούν οπτικά για μεγάλες αποστάσεις.
• Συσσώρευση υψηλής πυκνότητας:Εφαρμογή σε σενάρια όπου η διαχείριση καλωδίων και η ροή αέρα αποτελούν ανησυχίες, καθώς τα AOC είναι γενικά πιο ευέλικτα και έχουν μικρότερη ακτίνα κάμψης από τις ογκώδεις εναλλακτικές λύσεις παθητικού χαλκού.

Διαθεσιμότητα σειράς: Προσφέρεται επίσης σε μήκη 3m, 5m, 15m, 20m, 30m, 50m, και 100m.

• Προσέγγιση και ακεραιότητα σε ένα πακέτο:Επιλύει την κοινή πρόκληση συνδεσιμότητας 10 μέτρων όπου τα παθητικά DAC αποτυγχάνουν και οι χωριστοί πομποδέκτες με οπτική ίνα προσθέτουν πολυπλοκότητα και πιθανά σημεία αστοχίας.
• Προβλεπόμενη απόδοση και συμβατότητα:Ως πλήρως ενσωματωμένη λύση της NVIDIA, εγγυάται απόδοση από άκρο σε άκρο όταν χρησιμοποιείται με συμβατούς διακόπτες NVIDIA καικάρτες δικτύου, εξαλείφοντας τις εικασίες.
• Επιχειρησιακή Νοημοσύνη:Το ενσωματωμένο DDM επιτρέπει στους χειριστές δικτύου να παρακολουθούν προληπτικά την υγεία της σύνδεσης (θερμοκρασία, επίπεδα ισχύος), διευκολύνοντας την προληπτική συντήρηση και την ταχεία αντιμετώπιση προβλημάτων—μια δυνατότητα που απουσιάζει στα παθητικά καλώδια.
• Βελτιστοποίηση συνολικού κόστους:Ενώ το αρχικό κόστος μονάδας μπορεί να είναι υψηλότερο από τον παθητικό χαλκό, συχνά οδηγεί σε χαμηλότερο συνολικό κόστος ιδιοκτησίας μειώνοντας τον χρόνο εγκατάστασης, εξαλείφοντας την προμήθεια πομποδέκτη και ελαχιστοποιώντας τις αστοχίες σύνδεσης.

Η αγορά από εμάς εξασφαλίζει πλήρη υποστήριξη κύκλου ζωής για αυτό το κρίσιμο στοιχείο διασύνδεσης.

• Εγγύηση προϊόντος:Καλύπτεται από την τυπική εγγύηση κατασκευαστή NVIDIA για διασφάλιση ποιότητας.
• Κατάσταση αποθέματος:Το MFS1S00-H010V αποτελεί μέρος του επιμελημένου αποθέματός μας, που υποστηρίζεται από μια δέσμευση αποθέματος πολλών εκατομμυρίων δολαρίων για αξιόπιστη διαθεσιμότητα.
• Υπηρεσίες τεχνικής ανάπτυξης:Η ομάδα μας παρέχει υποστήριξη ενοποίησης, βοηθώντας στην επαλήθευση της συμβατότητας με τα συγκεκριμένα μοντέλα μεταγωγών και τον διακομιστή σαςΚάρτες NIC.
• Συνεχής Υποστήριξη:Πρόσβαση σε 24/7 εξυπηρέτηση πελατών και τεχνική βοήθεια για τυχόν επιχειρησιακά ερωτήματα.
• Παγκόσμια διασφάλιση παράδοσης:Διαχειριζόμαστε τα logistics για να διασφαλίσουμε την άμεση και ακριβή παράδοση στον ιστότοπό σας οπουδήποτε στον κόσμο.

Ε1: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο για να συνδέσω μια θύρα 200G σε μια θύρα 100G;
ΕΝΑ:Το ίδιο το καλώδιο λειτουργεί στα 200 Gb/s. Η σύνδεση σε μια θύρα 100G θα απαιτούσε τη συσκευή υποδοχής (διακόπτης ήκάρτα nic) για να υποστηρίξετε λειτουργίες ξεμπλοκαρίσματος θύρας ή ταχύτητας διαπραγμάτευσης (όπως Επιλογή τιμής) για υποβάθμιση της σύνδεσης. Αυτό δεν αποτελεί λειτουργία μόνο του καλωδίου και πρέπει να διαμορφωθεί στον συνδεδεμένο εξοπλισμό.

Ε2: Πώς βοηθούν στην πράξη τα διαγνωστικά δεδομένα;
ΕΝΑ:Τα δεδομένα DDM σάς επιτρέπουν να παρακολουθείτε τη λήψη οπτικής ισχύος σε πραγματικό χρόνο. Μια σταθερή πτώση μπορεί να υποδηλώνει βρώμικο σύνδεσμο ή αποτυχημένο εξάρτημα πριν πέσει η σύνδεση. Η παρακολούθηση της θερμοκρασίας βοηθά να διασφαλιστεί ότι το καλώδιο δεν υπερθερμαίνεται λόγω μπλοκαρισμένης ροής αέρα. Αυτό είναι ζωτικής σημασίας για τη διατήρηση του χρόνου λειτουργίας σε δίκτυα που έχουν κατασκευαστεί με ακριβάενεργά οπτικά καλώδιακαι υπολογισμός πόρων.

Ε3: Είναι η πολικότητα του καλωδίου διαμορφώσιμη ή είναι σταθερή;
ΕΝΑ:Η πολικότητα και η χαρτογράφηση λωρίδας καθορίζονται στο συγκρότημα AOC, ακολουθώντας το πρότυπο για απευθείας σύνδεση QSFP56 σε QSFP56. Είναι σχεδιασμένο για άμεσες συνδέσεις εξοπλισμού με εξοπλισμό.

Ε4: Τι συμβαίνει εάν λυγίσω πολύ σφιχτά το καλώδιο;
ΕΝΑ:Η υπέρβαση της ελάχιστης ακτίνας κάμψης των 30 mm μπορεί να προκαλέσει μικροκαμψές στις εσωτερικές ίνες, οδηγώντας σε αυξημένη εξασθένηση (απώλεια σήματος). Η σοβαρή κάμψη μπορεί να προκαλέσει μόνιμη βλάβη και πλήρη αστοχία σύνδεσης. Χρησιμοποιείτε πάντα κατάλληλους οδηγούς δρομολόγησης καλωδίων.

Ε5: Το επίθημα «V» έχει λειτουργικές επιπτώσεις;
ΕΝΑ:Ναι, το 'V' υποδηλώνει τη δυνατότητα VPI (Virtual Protocol Interconnect), επιβεβαιώνοντας ότι αυτόΚαλώδιο QSFP56έχει δυνατότητα υλικολογισμικού για λειτουργία τόσο σε λειτουργίες InfiniBand HDR όσο και σε λειτουργίες Ethernet 200 Gigabit, παρέχοντας ευελιξία πρωτοκόλλου για την υποδομή σας.

• Έλεγχος προεγκατάστασης:Βεβαιωθείτε ότι και οι δύο συσκευές σύνδεσης (διακόπτες,κάρτες δικτύου) υποστηρίζουν τον παράγοντα μορφής QSFP56, ταχύτητες 200 Gb/s και διαθέτουν επαρκή προϋπολογισμό ισχύος για το AOC.
• Ασφάλεια ESD:Χρησιμοποιείτε πάντα έναν αντιστατικό ιμάντα καρπού όταν χειρίζεστε και τοποθετείτε το καλώδιο σε κλωβούς ηλεκτροφόρου εξοπλισμού.
• Τεχνική εισαγωγής/αφαίρεσης:Εισαγάγετε τον σύνδεσμο ίσια στο κλουβί μέχρι να νιώσετε ένα κλικ. Χρησιμοποιήστε την προσαρτημένη γλωττίδα έλξης για εξαγωγή. μην τραβάτε ποτέ το κάλυμμα του καλωδίου.
• Περιβαλλοντικές εκτιμήσεις:Βεβαιωθείτε ότι το περιβάλλον λειτουργίας παραμένει εντός των καθορισμένων ορίων θερμοκρασίας και υγρασίας. Αποφύγετε την τοποθέτηση του καλωδίου κοντά σε πηγές θερμότητας ή σε άμεσο ηλιακό φως.
• Βέλτιστες πρακτικές δρομολόγησης καλωδίων:Σχεδιάστε το μονοπάτι των 10 μέτρων για να αποφύγετε αιχμηρές άκρες, σημεία τσιμπήματος και περιοχές με μεγάλη κίνηση στα πόδια. Χρησιμοποιήστε δεσμούς Velcro για ασφαλή, μη καταστροφική στερέωση.
