NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Active Optical Cable | Μακράς εμβέλειας AOC για δίκτυα InfiniBand HDR & 200GbE
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFS1S00-H020V |
| Έγγραφο: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 ΤΕΜ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Τεχνολογία: | Infiniband |
| Ρυθμός δεδομένων: | Έως 200GB/S | Τύπος σύνδεσης: | QSFP56 |
| IBTA: | IB HDR | Διαμόρφωση: | 4x 50Gb/s PAM4 |
| Ταχύτητα: | Έως 200GB/S | Μήκος: | 20μ |
| Προϊόν: | MFS1S00-H020V | ||
| Επισημαίνω: | Οπτικό καλώδιο NVIDIA QSFP56 200Gb/s,Καλώδιο AOC Mellanox μακράς εμβέλειας,Καλώδιο δικτύου InfiniBand HDR 200GbE |
||
Περιγραφή προϊόντων

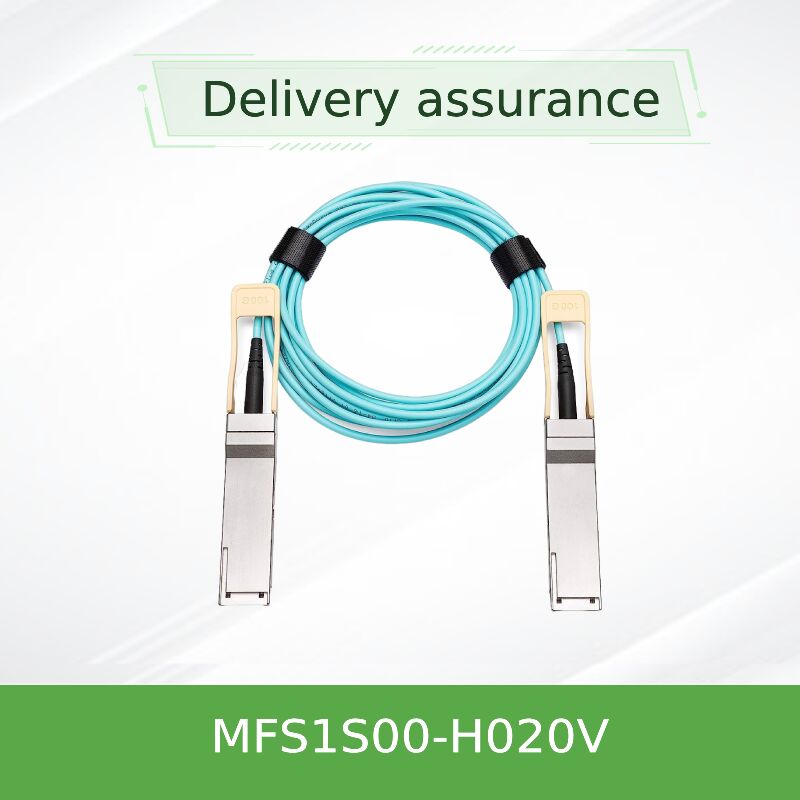

Ενεργό οπτικό καλώδιο NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s
Διάταξη AOC μακράς εμβέλειας για δίκτυα InfiniBand HDR & 200GbE
Κριτική πρόταση αξίας
Αυτό το ενεργό οπτικό καλώδιο 20 μέτρων είναι σχεδιασμένο για σενάρια κέντρου δεδομένων που απαιτούν τόσο υψηλό εύρος ζώνης (200Gb / s) όσο και εκτεταμένη φυσική εμβέλεια.οπτική σύνδεση plug-and-play που καλύπτει αξιόπιστα αποστάσεις πολύ μεγαλύτερες από τις δυνατότητες των παθητικών λύσεων χαλκού, ενώ ενσωματώνει την αναγέννηση σήματος και την ολοκληρωμένη παρακολούθηση της κατάστασης για να εξασφαλιστεί η σταθερή σταθερότητα της σύνδεσης σε κρίσιμες διαδρομές δικτύου.
- Εκτεταμένη επιχείρηση 20 μέτρων:Συνδέστε με αυτοπεποίθηση τον εξοπλισμό σε διαδρόμους ή απομακρυσμένες ράγες χωρίς υποβάθμιση του σήματος.
- Ενσωματωμένη διασφάλιση των επιδόσεων:Ενσωματωμένος επαναχρονισμός και εξισορρόπηση αντισταθμίζουν την απώλεια σήματος σε απόσταση.
- Ευελιξία διπλού πρωτοκόλλου:Έτοιμος για υψηλής απόδοσης InfiniBand HDR και πρότυπο 200 Gigabit Ethernet.
- Προληπτική παρακολούθηση της υγείας:Η ψηφιακή διάγνωση παρέχει πληροφορίες σε πραγματικό χρόνο σχετικά με την κατάσταση των συνδέσμων και των εξαρτημάτων.
Επισκόπηση του προϊόντος και τοποθέτηση
Το NVIDIA MFS1S00-H020V είναι ένα ενεργό οπτικό καλώδιο 20 μέτρων (AOC) που έχει σχεδιαστεί για να λύσει την πρόκληση της σύνδεσης υψηλής ταχύτητας εξοπλισμού 200Gb / s σε μέτριες αποστάσεις εντός του κέντρου δεδομένων.Με ενσωματωμένους οπτικούς πομπούς QSFP56 και στα δύο άκρα, αυτή η λύση InfiniBand μακράς εμβέλειας εξαλείφει την πολυπλοκότητα και τα πιθανά σημεία αποτυχίας που σχετίζονται με ξεχωριστούς δέκτες-αποδέκτες και πηγάδες ινών.Είναι η βέλτιστη επιλογή για τη σύνδεση διακόπτες σε ένα κατανεμημένο υλικό ή τη σύνδεση υπολογιστικών ράκ με διακόπτες συγκέντρωσης όπου ένα πρότυποκάρτα διεπαφής δικτύου (NIC)και το διακόπτη χωρίζονται από 10-20 μέτρα.

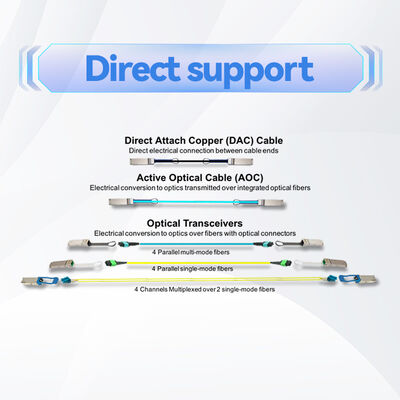

Γιατί αυτό το 20m AOC είναι διαφορετικό
Σε αντίθεση με τα μικρότερα καλώδια ή τις παθητικές λύσεις, το MFS1S00-H020V είναι ειδικά σχεδιασμένο για την "επέκταση της μεσαίας απόστασης" - πολύ μεγάλο για οικονομικά αποδοτικό παθητικό χαλκό,Ωστόσο, είναι μικρότερο από εκεί όπου απαιτείται η παραδοσιακή οπτική μεγάλων αποστάσεων.Ο ενεργός σχεδιασμός του διατηρεί την πλήρη απόδοση 200Gb/s αξιόπιστα σε όλο αυτό το διάστημα.
Ορισμός των χαρακτηριστικών του προϊόντος
- Φόρμα & μήκος:QSFP56 έως QSFP56, 20 μέτρα ενσωματωμένο σύνολο καλωδίων.
- Ταχύτητα δεδομένων και διαμόρφωση:Συγκέντρωση 200Gb/s μέσω λωρίδων PAM4 4x50G ανά κατεύθυνση.
- Υποστήριξη πρωτοκόλλου:InfiniBand HDR 200GBASE-SR4 Ethernet
- Χαρακτηριστικά ισχύος:Ενιαία παροχή 3.3V· ~ 5,0W τυπική ισχύς ανά άκρο.
- Δυνατότητα λειτουργίας:Θερμοκρασία λειτουργίας: 0°C έως 70°C. Ελάχιστη ακτίνα κάμψης: 30 mm.
- Πληροφορίες:Πλήρης διεπαφή διαχείρισης SFF-8636 με ψηφιακή διαγνωστική παρακολούθηση (DDM) για τάση, θερμοκρασία, TX bias και οπτική ισχύ (Tx & Rx ανά λωρίδα).
Πλήρεις τεχνικές προδιαγραφές
| Τεχνική παράμετρος | Προδιαγραφή για το MFS1S00-H020V |
|---|---|
| Αριθμός μέρους κατασκευαστή | MFS1S00-H020V |
| Περιγραφή του προϊόντος | Συγκρότημα ενεργού οπτικού καλωδίου QSFP56 200Gb/s |
| Συνολικό μήκος καλωδίου | 20 μέτρα. |
| Ονομαστικό ποσοστό δεδομένων | 200 Gigabits ανά δευτερόλεπτο (Gbps) |
| Υποστηριζόμενα πρότυπα δικτύου | InfiniBand HDR (υψηλή ταχύτητα δεδομένων), IEEE 200GBASE-SR4 |
| Μοντάρωση σήματος | PAM4 (53,125 GBaud ανά λωρίδα) |
| Διασύνδεση συνδέσμου (διπλής διαδρομής) | Συμμόρφωση με QSFP56, SFF-8665 |
| Μέγιστη εμβέλεια σχεδιασμού (OM4 MMF) | Μέχρι 100 μέτρα (χρησιμοποιούνται 20 μέτρα) |
| Απαιτούμενη ηλεκτρική ενέργεια | 3.3 VDC |
| Τυπική Καταπόνηση Δύναμης | 5.0 Watt (ανά άκρο, όλες οι λωρίδες ενεργές με επαναχρονολόγηση) |
| Επιτρεπόμενη θερμοκρασία θήκης | 0°C έως +70°C (λειτουργικό) |
| Διαγνωστικές Ικανότητες | Ο πλήρης DDM ανά SFF-8636 (Temp, Volt, Tx Power/Bias, Rx Power) |
| Ελάχιστη στατική ακτίνα κάμπωσης | 30 χιλιοστά |
| Βασική συμμόρφωση και ασφάλεια | Εφαρμογή των κανόνων RoHS, CE, FCC, CB, cTUVus, IEC/EN Laser Class 1 |
Σημείωση: Διατίθεται σε εύρος μήκους από 3m (H003V) έως 100m (H100V) για ακριβή αντιστοίχιση εμβέλειας.
Σενάρια ανάπτυξης στόχων
- Σύνδεση διαδρόμου διακόπτη:Συνδέοντας τους διακόπτες φύλλων σε μια σειρά ράφων με τους διακόπτες σπονδυλικής στήλης σε μια άλλη σειρά μέσα στην ίδια αίθουσα κέντρου δεδομένων.
- Διανεμημένες δεξαμενές υπολογισμού/αποθήκευσης:Σύνδεση διακομιστών υψηλών επιδόσεων ή συστάσεων αποθήκευσης που βρίσκονται σε διάφορα ράκα μεταξύ τους εντός ενός cluster HPC ή AI.
- Αρχιτεκτονικές τερματισμού σειράς (EoR):Συνδέοντας διακομιστές σε ένα ράκ σε ένα κεντρικό διακόπτη EoR που μπορεί να είναι 15-20 μέτρα μακριά.
- Σχέδια ενοποίησης κέντρων δεδομένων:Διασύνδεση εξοπλισμού σε παλαιότερους χώρους κέντρων δεδομένων κατά τη διάρκεια των φάσεων μετανάστευσης ή επέκτασης.
- Συνδέσεις υψηλής διαθεσιμότητας:Η δημιουργία εκτεταμένων περιττών διαδρομών σε υφάσματα δικτύου όπου η μεταβλητότητα μήκους σύνδεσης αποτελεί παράγοντα.
Τεχνικές Συχνές Ερωτήσεις
Ε: Ποια είναι η πραγματική απώλεια σήματος πάνω από 20 μέτρα, και πώς αντισταθμίζει η AOC;
Α: Η πολυμέθοδος ίνα παρουσιάζει εξασθένιση (συνήθως ~ 3 dB / km). Πάνω από 20m, η εγγενής απώλεια είναι ελάχιστη, αλλά άλλοι παράγοντες όπως η απώλεια συνδέσμου και η διασκορπεία των τρόπων μπορούν να υποβαθμίσουν το μάτι του σήματος.Η AOC είναι ολοκληρωμένηλειτουργία επαναχρονισμούΕπιστρέφει ενεργά το ρολόι και τα δεδομένα, "αναδημιουργώντας" αποτελεσματικά ένα καθαρό ψηφιακό σήμα στον δέκτη, ξεπερνώντας αυτές τις δυσλειτουργίες.
Ε2: Μπορώ να χρησιμοποιήσω το ένα άκρο αυτού του AOC με πύλη QSFP56 και το άλλο με πύλη QSFP-DD μέσω προσαρμογέα;
Α: Το καλώδιο έχει σταθερές συνδέσεις QSFP56. Μπορεί να συνδεθεί φυσικά σε μια θύρα QSFP-DD μόνο εάν η θύρα αυτή χρησιμοποιεί ένα παθητικό κλουβί προσαρμοστή QSFP56 σε QSFP-DD.Η ηλεκτρική και πρωτόκολλα συμβατότητα (200Gb/s) μεταξύ της θύρας QSFP-DD της συσκευής υποδοχής και του AOC πρέπει να επαληθεύεται με τον προμηθευτή του συστήματος..
Ε3: Πώς συγκρίνεται η κατανάλωση ενέργειας με τη χρήση δύο χωριστών οπτικών δέκτες και ενός παθητικού καλωδίου;
Α: Η συνολική ισχύς είναι συγκρίσιμη ή ελαφρώς βελτιστοποιημένη. Ένας τυπικός οπτικός δέκτης 200G QSFP56 καταναλώνει ~ 3,5-4W. Δύο θα καταναλώσουν 7-8W, συν την ισχύ ASIC μεταγωγής για την οδήγηση της εξωτερικής ινών.Η εν λόγω AOC καταναλώνει ~ 10W συνολικά (5W ανά άκρο), προσφέροντας μια απλουστευμένη, συχνά πιο ενεργειακά αποδοτική λύση με την ενσωμάτωση των οδηγών.
Ε4: Είναι κατάλληλο το κάλυμμα καλωδίων για λειτουργία σε ανωτάτους δίσκους ή κάτω από ανυψωμένα δάπεδα;
Α: Ναι, το καλώδιο διαθέτει ανθεκτικό, ευέλικτο κάλυμμα που έχει σχεδιαστεί για τα τυποποιημένα μονοπάτια διαχείρισης καλωδίων κέντρων δεδομένων, συμπεριλαμβανομένων των υπερυψωμένων δίσκων και των περιβάλλοντων κάτω από το πάτωμα.Πάντα να τηρείτε τη ελάχιστη ακτίνα κάμπωσης κατά την εγκατάσταση.
Ε5: Τι πρέπει να κάνω εάν το DDM αναφέρει συναγερμό "Rx Power Low";
Α: Αυτό υποδηλώνει χαμηλή λήψη οπτικής ισχύος. Πρώτα, ελέγξτε και καθαρίστε τις συνδέσεις QSFP56 τόσο στο AOC όσο και στα κλουβιά του εξοπλισμού υποδοχής.Ελέγξτε την διαδρομή του καλωδίου για απότομες στροφές ή ζημιέςΟ συναγερμός παρέχει έγκαιρη προειδοποίηση πριν από την αποτυχία μιας σύνδεσης, η οποία είναι ζωτικής σημασίας για τη διατήρηση της λειτουργίας σε δίκτυα υψηλής απόδοσης.κάρτες nic.
Βασικές σημειώσεις χειρισμού και εγκατάστασης
- Επαλήθευση πριν από την εγκατάσταση:Επιβεβαιώστε ότι ο εξοπλισμός υποδοχής υποστηρίζει κλουβιά QSFP56 και firmware 200Gb/s AOC. Ελέγξτε για επαρκή θερμικό και ενεργειακό προϋπολογισμό στον σχεδιασμό του συστήματος.
- Ηλεκτροστατική εκκένωση (ESD) Προφυλάξεις:Χρησιμοποιήστε το καλώδιο χρησιμοποιώντας πρακτικές ασφαλείας ESD, ιδίως κατά την εγκατάσταση ή την αφαίρεση από ενεργό εξοπλισμό.
- Δρόμος και ανακούφιση από στρες:Για ένα τρέξιμο 20 μέτρων, σχεδιάστε προσεκτικά το μονοπάτι για να αποφεύγετε την ένταση, την συμπίεση ή τις σφιχτές στροφές.
- Διαδικασία θερμής πρίζας:Το καλώδιο μπορεί να συνδέεται θερμά. Εισάγετε και αφαιρείτε τις συνδέσεις τετράγωνο και σταθερά χρησιμοποιώντας την προμηθευμένη καρτέλα κλειδαριού / τράβηξης. Αφήστε μερικά δευτερόλεπτα για την εκκίνηση και σταθεροποίηση του συνδέσμου.
- Περιβαλλοντικές προδιαγραφές:Να τηρείται το καθορισμένο εύρος θερμοκρασίας και υγρασίας και να μην εκτίθεται το καλώδιο σε άμεση υγρασία ή διαβρωτικά στοιχεία.
