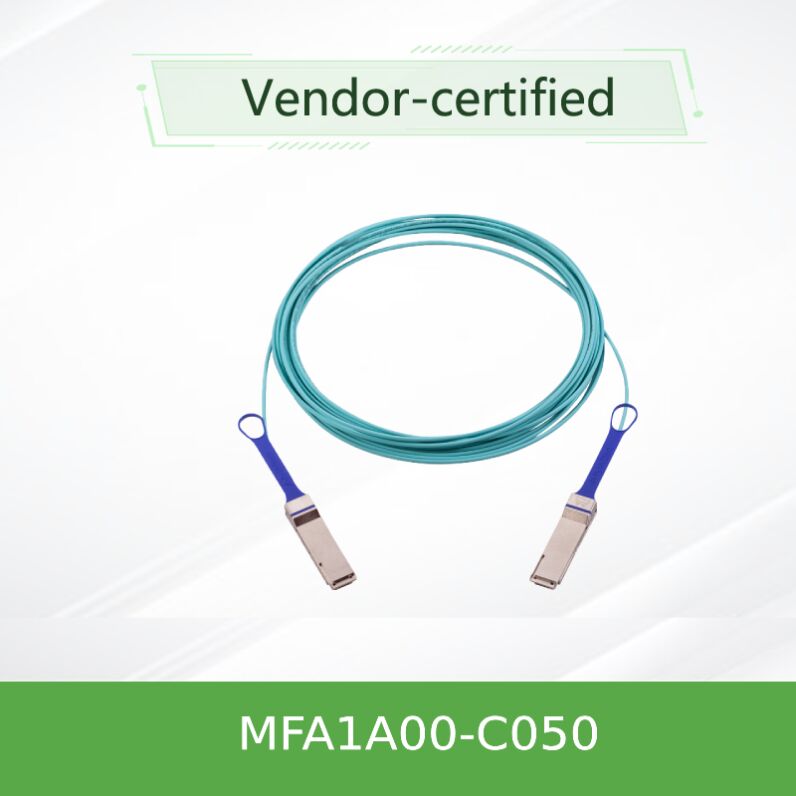

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 AOC ενεργό οπτικό καλώδιο κάρτα δικτύου 100GbE
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFA1A00-C050 |
| Έγγραφο: | MFA1A00-xxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Χρόνος ανοχής: | Σύμφωνα με το απόθεμα |
| Τεχνολογία: | Ethernet | Μήκος: | 5μ |
| Τάση τροφοδοσίας: | -0.3-3.6 | Τάση εισόδου δεδομένων: | -0.3-4.465 |
| Επισημαίνω: | Καλώδιο AOC Mellanox 100Gb/s QSFP28,Καλώδιο ενεργού οπτικού δικτύου 100GbE,Οπτικό καλώδιο Mellanox MFA1A00-C050 |
||
Περιγραφή προϊόντων
NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 Active Optical Cable (AOC)
Μοντέλο προϊόντος:MFA1A00-C050 |Διεπαφή:QSFP28 |Ρυθμός δεδομένων:Έως 100 Gb/s |Μήκος καλωδίου:50 μέτρα
Βασικά πλεονεκτήματα με μια ματιά
- Συνδεσιμότητα υψηλής απόδοσης:Παρέχει αξιόπιστη ροή δεδομένων 100 Gb/s για απαιτητικές εφαρμογές Ethernet και InfiniBand EDR, καθιστώντας το απαραίτητοκάρτα δικτύουκαι καλωδιακή λύση για σύγχρονες υποδομές.
- Εκτεταμένη προσέγγιση χρηστών με χαμηλή ισχύ:Επιτυγχάνει έως και 100 μέτρα σε πολυλειτουργική ίνα με τυπική απαγωγή ισχύος μόνο 2,2 W ανά άκρο, υπερτερώντας των εναλλακτικών παθητικού χαλκού τόσο σε απόσταση όσο και σε ενεργειακή απόδοση.
- Hot-plugggable & στιβαρός σχεδιασμός:Διαθέτει υποδοχές QSFP28 συμβατές με το SFF-8665 για εύκολη εγκατάσταση και συντήρηση, που υποστηρίζονται από αυστηρές δοκιμές παραγωγής για αξιοπιστία εκτός συσκευασίας.
- Προηγμένα Διαγνωστικά & Προγραμματισμός:Εξοπλισμένο με ολοκληρωμένη ψηφιακή διαγνωστική παρακολούθηση (DDM) και προγραμματιζόμενες παραμέτρους Tx/Rx για βέλτιστη απόδοση σύνδεσης και απλοποιημένη αντιμετώπιση προβλημάτων.
1. Επισκόπηση προϊόντος
Το NVIDIA® Mellanox MFA1A00-C050 είναι ένα υψηλής ταχύτηταςΕνεργό οπτικό καλώδιο (AOC)σχεδιασμένο για περιβάλλοντα 100 Gigabit Ethernet (100 GbE) και InfiniBand EDR. Αυτή η λύση ενσωματώνει έναν οπτικό πομποδέκτη που βασίζεται σε VCSEL σε ένα στιβαρό συγκρότημα καλωδίων, εξαλείφοντας την ανάγκη για ξεχωριστές οπτικές μονάδες και καλώδια ενημέρωσης κώδικα. ΟMFA1A00-C050Το μοντέλο παρέχει ειδικά εμβέλεια 50 μέτρων, ιδανικό για ενδιάμεσες αποστάσεις εντός rack και σε διαδρόμους σε κέντρα δεδομένων. Ως πρωθυπουργόςκάρτα δικτύουκαι καλωδιακή διασύνδεση, έχει σχεδιαστεί για να αντικαθιστά ογκώδη, περιορισμένης πρόσβασης καλώδια DAC, προσφέροντας ανώτερη ακεραιότητα, ευελιξία και πυκνότητα σήματος. Αυτό το προϊόν είναι επίσης γνωστό με το ψευδώνυμοmq9700σε ορισμένα τμήματα και διαμορφώσεις της αγοράς.
2. Βασικά Χαρακτηριστικά
- Ρυθμός δεδομένων:Υποστηρίζει συνολικό εύρος ζώνης έως και 100 Gb/s (4x λωρίδες 25,78 Gb/s).
- Παράγοντας μορφής:Standard QSFP28 (Quad Small Form-factor Pluggable 28) και στα δύο άκρα.
- Εκταση:Αποτελεσματική απόσταση μετάδοσης έως και 50 μέτρα μέσω ίνας πολλαπλών λειτουργιών OM3/OM4 (MMF).
- Απόδοση ισχύος:Τυπική απαγωγή ισχύος 2,2 W ανά άκρο (με ενεργοποιημένο τον επαναχρονισμό).
- Hot-Pluggable:Πλήρως συμβατό με τις προδιαγραφές hot-plugggability για την εισαγωγή/αφαίρεση του συστήματος ζωντανού.
- Ψηφιακά Διαγνωστικά:Ολοκληρωμένο DDM συμβατό με SFF-8636 για παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της τάσης, της οπτικής ισχύος και του ρεύματος πόλωσης.
- Φυσική ευρωστία:Ανθεκτικό κάλυμμα καλωδίου LSZH (Low Smoke Zero Halogen), ελάχιστη ακτίνα κάμψης 30 mm.
3. Βασική Τεχνολογία & Πρότυπα
Αυτό το AOC αξιοποιεί προηγμένεςVCSEL (λέιζερ που εκπέμπει κάθετη κοιλότητα)τεχνολογία για υψηλής ταχύτητας, αξιόπιστη οπτική μετάδοση. Τηρεί αυστηρά τα βιομηχανικά πρότυπα για να εξασφαλίσει ευρεία συμβατότητα:
- Ηλεκτρική διεπαφή:Συμβατό με το SFF-8665 για QSFP28.
- Διεπαφή διαχείρισης:SFF-8636 για ψηφιακή διάγνωση και έλεγχο που βασίζεται σε I2C.
- Υποστήριξη πρωτοκόλλου:100GBASE-SR4 Ethernet (IEEE 802.3bm) και InfiniBand EDR.
- Ακεραιότητα σήματος:Ενσωματώνει επαναχρονισμό επιλογής ανά λωρίδα, εξισορρόπηση εισόδου προγραμματιζόμενου πομπού και προέμφαση στην έξοδο του δέκτη για βέλτιστη απόδοση σε διάφορες συνθήκες.
4. Πώς λειτουργεί
Το MFA1A00-C050 λειτουργεί ως ένα ολοκληρωμένο σύστημα ηλεκτρο-οπτικής μετατροπής. Από την ηλεκτρική πλευρά, η υποδοχή QSFP28 λαμβάνει τέσσερις ηλεκτρικές λωρίδες υψηλής ταχύτητας από τον κεντρικό υπολογιστήκάρτα δικτύουή θύρα μεταγωγής. Τα ενσωματωμένα τσιπ προγράμματος οδήγησης και οι συστοιχίες VCSEL εντός των περιβλημάτων του βύσματος μετατρέπουν αυτά τα ηλεκτρικά σήματα σε οπτικά σήματα. Αυτά τα σήματα μεταδίδονται στη συνέχεια μέσω τεσσάρων παράλληλων ινών πολλαπλών τρόπων λειτουργίας που ενθυλακώνονται μέσα στο καλώδιο. Στο άκρο λήψης, ένα άλλο σύνολο ενσωματωμένων φωτοανιχνευτών μετατρέπει τα οπτικά σήματα ξανά σε ηλεκτρικά σήματα για τη συνδεδεμένη συσκευή. Αυτός ο σχεδιασμός all-in-one απλοποιεί τη σύνδεση με το χειρισμό της μετατροπής σήματος εσωτερικά, παρέχοντας μια σύνδεση υψηλής ταχύτητας plug-and-play που είναι διαφανής στο κεντρικό σύστημα, όπως ένα προηγμένοΚάρτα NICεπέκτασης.
5. Σενάρια Εφαρμογής
- Διασυνδέσεις Κέντρου Δεδομένων:Συνδέσεις Top-of-Rack (ToR) σε διακόπτη φύλλου/ράχης, δικτύωση εντός συμπλέγματος.
- Υπολογισμός Υψηλής Απόδοσης (HPC):Ύφασμα InfiniBand EDR για υπερυπολογιστές και ερευνητικά cluster.
- Πυρήνας Enterprise Network:Συνάθροιση και διασυνδέσεις μεταγωγέα πυρήνα που απαιτούν απόδοση 100 GbE.
- Υποδομή Cloud:Σύνδεσμοι υψηλού εύρους ζώνης εντός και μεταξύ ραφιών διακομιστών cloud.
- Δίκτυα περιοχής αποθήκευσης (SAN):Σύνδεση συστοιχιών αποθήκευσης σε δίκτυα υψηλής ταχύτητας.
6. Τεχνικές Προδιαγραφές & Οδηγός Επιλογής
| Παράμετρος | Προσδιορισμός | Ενότητα / Σημειώσεις |
|---|---|---|
| Μοντέλο προϊόντος | MFA1A00-C050 | Κύριος αριθμός παραγγελίας |
| Υποστηριζόμενα Πρότυπα | 100GBASE-SR4 Ethernet, InfiniBand EDR | Πρωτόκολλο |
| Ρυθμός δεδομένων (Μέγ.) | 100 | Gb/s |
| Μήκος καλωδίου | 50 | Μετρητές |
| Τύπος σύνδεσης | QSFP28 (SFF-8665) | Και τα δύο άκρα |
| Τύπος ινών | OM3/OM4 Multi-Mode (MMF) | Σακάκι σε υδάτινο χρώμα |
| Μέγιστη απαγωγή ισχύος (Τύπος) | 2,2 (ανά τέλος, επανάληψη χρόνου) | Watts |
| Τάση τροφοδοσίας | 3.3 | Βολτ |
| Θερμοκρασία θήκης λειτουργίας | 0 έως +70 | °C |
| Ψηφιακή Διαγνωστική Παρακολούθηση | Ναι (SFF-8636) | Διασύνδεση I2C |
| Hot-Pluggable | Ναί | - |
| Συμμόρφωση RoHS | Ναί | - |
Αναφορά γρήγορης επιλογής (μερική λίστα):
| Αριθμός μοντέλου | Εφαρμογή | Μήκος |
|---|---|---|
| MFA1A00-C003 | 100 GbE Ethernet | 3μ |
| MFA1A00-C010 | 100 GbE Ethernet | 10μ |
| MFA1A00-C050 | 100 GbE Ethernet | 50μ |
| MFA1A00-C100 | 100 GbE Ethernet | 100μ |
| MFA1A00-E030 | InfiniBand EDR | 30μ |
7. Ανταγωνιστικά Πλεονεκτήματα
- Ανώτερη προσέγγιση χρηστών έναντι DAC:Παρέχει αξιόπιστη σύνδεση 50 μέτρων, που υπερβαίνει κατά πολύ τα πρακτικά όρια απόστασης των καλωδίων Direct Attach Copper (DAC), χωρίς υποβάθμιση του σήματος.
- Ενσωματωμένη απλότητα:Εξαλείφει την πολυπλοκότητα και τα σημεία αστοχίας που σχετίζονται με τους ξεχωριστούς πομποδέκτες και τα καλώδια επικάλυψης ινών, μειώνοντας το συνολικό κόστος ιδιοκτησίας.
- Βελτιωμένα διαγνωστικά:Προσφέρει πιο ολοκληρωμένη παρακολούθηση της υγείας του συστήματος σε σύγκριση με τα παθητικά καλώδια, βοηθώντας στην προληπτική συντήρηση και την ταχεία απομόνωση σφαλμάτων—ένα κρίσιμο χαρακτηριστικό για κάθε υψηλή απόδοσηκάρτα δικτύουπεριβάλλο.
- Ελαφρύ και ευέλικτο:Σημαντικά ελαφρύτερες και πιο εύχρηστες από τις ισοδύναμες λύσεις χαλκού, βελτιώνοντας τη ροή του αέρα και διευκολύνοντας τη διαχείριση των καλωδίων σε πυκνές βάσεις.
- Μελλοντική Επένδυση:Η συμβατότητα και με τα δύο κύρια πρωτόκολλα 100G (Ethernet και InfiniBand) προστατεύει την επένδυσή σας στην υποδομή. Αυτή η ευελιξία είναι χαρακτηριστικό γνώρισμα τουmq9700οικογένεια σειράς.
8. Υποστήριξη & Υπηρεσίες
Στεκόμαστε πίσω από τα προϊόντα μας και τις συνεργασίες μας με κορυφαίους κλάδους όπως η NVIDIA Mellanox. Όταν προμηθεύεστε τοMFA1A00-C050ή οποιοδήποτε σχετικόΚάρτα NICαπό εμάς, λαμβάνετε:
- Εγγύηση:Πλήρης κάλυψη εγγύησης κατασκευαστή που παρέχεται από την NVIDIA.
- Διαθεσιμότητα:ΟMFA1A00-C050και άλλες παραλλαγές είναι συνήθως διαθέσιμες από το απόθεμα για γρήγορη παράδοση.
- Τεχνική Υποστήριξη:Πρόσβαση στην εσωτερική τεχνική ομάδα μας για συμβουλές πριν από την πώληση και υποστήριξη ολοκλήρωσης μετά την πώληση.
- Global Logistics:Αξιόπιστη υποστήριξη αποστολής και εκτελωνισμού για διεθνείς παραγγελίες.
9. Συχνές Ερωτήσεις
Ε1: Είναι το MFA1A00-C050 συμβατό με την υπάρχουσα θύρα μεταγωγέα 100 GbE QSFP28;
ΕΝΑ:Ναί. Έχει σχεδιαστεί για να είναι πλήρως συμβατό με το πρότυπο SFF-8665 QSFP28 και είναι διαλειτουργικό με τους περισσότερους διακόπτες προμηθευτών που υποστηρίζουν οπτικά 100GBASE-SR4. Να συμβουλεύεστε πάντα τη μήτρα συμβατότητας του διακόπτη σας για επαλήθευση.
Ε2: Ποια είναι η διαφορά μεταξύ ενός AOC και ενός DAC;
ΕΝΑ:Ένα καλώδιο Χάλκινης Άμεσης Προσάρτησης (DAC) είναι ένα παθητικό ηλεκτρικό καλώδιο, που περιορίζεται σε πολύ μικρές αποστάσεις (συνήθως <5 m). Ένα ενεργό οπτικό καλώδιο (AOC) όπως τοMFA1A00-C050χρησιμοποιεί οπτικές ίνες και ενσωματωμένους πομποδέκτες, επιτρέποντας μεγαλύτερη απόσταση (έως 100 μέτρα), χαμηλότερο βάρος και καλύτερη ατρωσία EMI.
Ε3: Απαιτεί αυτό το καλώδιο κάποιο ειδικό πρόγραμμα οδήγησης λογισμικού;
ΕΝΑ:Όχι. Το AOC εμφανίζεται στο κεντρικό σύστημα ως τυπικός οπτικός πομποδέκτης QSFP28. Είναι plug-and-play και δεν απαιτεί συγκεκριμένους οδηγούς. Οι δυνατότητες διαχείρισης όπως το DDM είναι προσβάσιμες μέσω της τυπικής διεπαφής I2C στοκάρτα δικτύουή διακόπτη.
Ε4: Μπορώ να το χρησιμοποιήσω για δίκτυα InfiniBand EDR;
ΕΝΑ:Τα μοντέλα της σειράς "C" (π.χ. MFA1A00-C050) έχουν βελτιστοποιηθεί και δοκιμαστεί για 100 GbE. Για αποκλειστικές εφαρμογές InfiniBand EDR, ανατρέξτε στα μοντέλα της σειράς "E" (π.χ. MFA1A00-E050). Ωστόσο, πολλά είναι ηλεκτρικά συμβατά. συμβουλευτείτε την τεχνική τεκμηρίωση για λεπτομέρειες.
10. Σημαντικές προφυλάξεις
- Ακτίνα κάμψης:Μην λυγίζετε το καλώδιο κάτω από την ελάχιστη ακτίνα κάμψης των 30 mm κατά την εγκατάσταση ή τη λειτουργία για να αποφευχθεί η ζημιά στις εσωτερικές ίνες.
- Προστασία ESD:Χειριστείτε τους συνδέσμους QSFP28 με προσοχή, χρησιμοποιώντας κατάλληλους ιμάντες καρπού ESD και εξοπλισμό για την αποφυγή ζημιών από ηλεκτροστατική εκφόρτιση.
- Περιβαλλοντικές Συνθήκες:Λειτουργήστε και αποθηκεύστε εντός καθορισμένων θερμοκρασιών (0°C έως 70°C σε λειτουργία, -40°C έως 85°C αποθήκευσης) και υγρασίας (5% έως 85% χωρίς συμπύκνωση).
- Αρμονία:Επαληθεύστε τη συμβατότητα με τη συγκεκριμένη συσκευή κεντρικού υπολογιστή σας (διακόπτης,κάρτα δικτύου, διακομιστής) πριν από την αγορά. Δεν ενεργοποιούν όλες οι συσκευές όλες οι προηγμένες λειτουργίες, όπως ο επαναχρονισμός.
- Ασφάλεια λέιζερ:Αυτό το προϊόν ταξινομείται ως προϊόν λέιζερ Κατηγορίας 1 σύμφωνα με το IEC 60825-1. Είναι ασφαλές υπό κανονικές συνθήκες λειτουργίας. Μην αποσυναρμολογείτε.
- EMC/Ρυθμιστικό:Συμμορφώνεται με FCC Class A, CE, RoHS και άλλους σχετικούς κανονισμούς για εμπορικά περιβάλλοντα.
