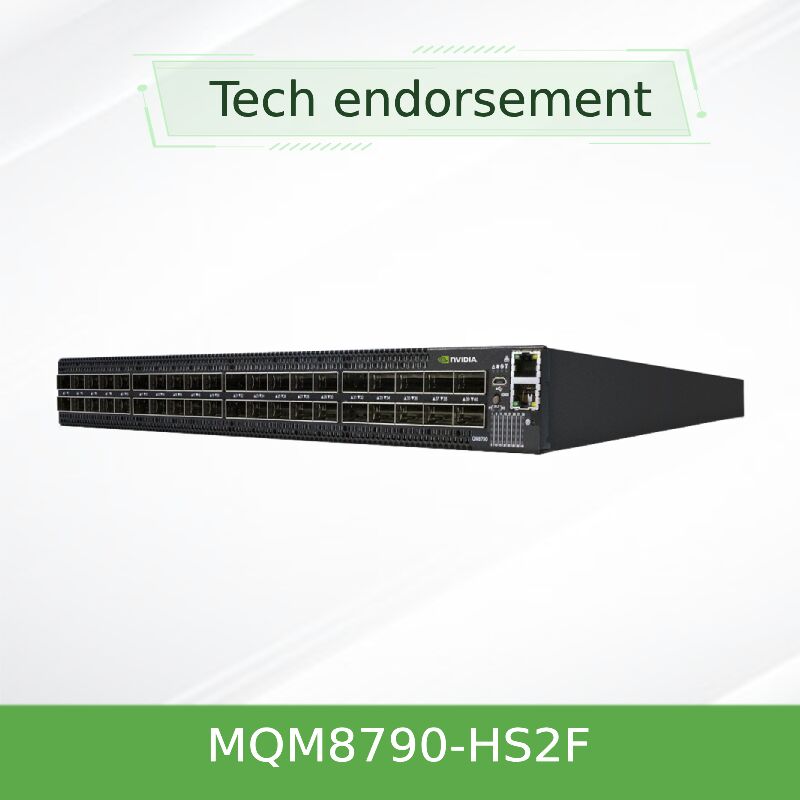

NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch 40 Θυρών Μη Διαχειριζόμενος 200Gb/s Εναλλακτική λύση Mellanox

NVIDIA Quantum MQM8790-HS2F 200Gb/s InfiniBand έξυπνος διακόπτης

Επιτάχυνση HPC, AI,και υποδομές σύννεφου με διακόπτη μη αποκλεισμού 200G 40 θύρων που ενσωματώνει υπολογιστές στο δίκτυο και διαχωρισμό 100G διπλής πυκνότητας, σχεδιασμένο για μέγιστη απόδοση και ελάχιστη καθυστέρηση.

• 40 θύρες QSFP56 που λειτουργούν με ταχύτητα 200Gb/s ή διαχωρίζονται σε θύρες 80 x 100Gb/s
• Συγκεντρωτική χωρητικότητα διασύνδεσης έως 16 Tb/s (μη αποκλεισμός)
• Ενσωματωμένη τεχνολογία SHARP για επιτάχυνση της συλλογικής επικοινωνίας
• Μη διαχειριζόμενη SKU (MQM8790-HS2F) με CPU Broadwell x86 διπλού πυρήνα και υποσύνδεση διαχειριστή υποσύνδεσης μέχρι 2000 κόμβων

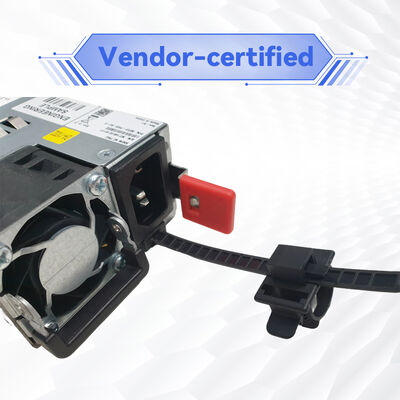

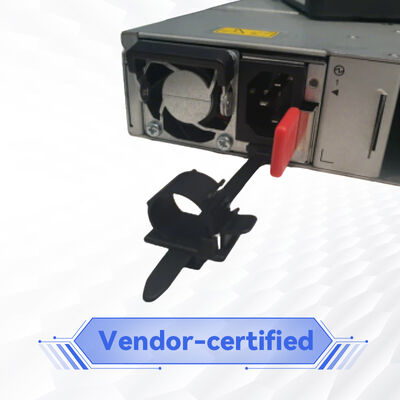

• P2C ροή αέρα, 1 + 1 περιττές πηγές ρεύματος, 1U πρότυπο βάθος, συμβατό προς τα πίσω με ConnectX-6 και προηγούμενη γενιά προσαρμογείς

Χαρακτηριστικά

• Υψηλής πυκνότητας ύφασμα 200G:40 θύρες QSFP56 που παρέχουν καθένα 200Gb/s με πλήρες δίκατο εύρος ζώνης.
• Ευελιξία διαχωρισμού λιμένων:Μετατρέψτε οποιαδήποτε θύρα 200G σε δύο ανεξάρτητες θύρες 100G, ιδανικές για αναπτύξεις ToR διπλής πυκνότητας.
• Τεχνολογία NVIDIA SHARP:Υπολογιστική στο δίκτυο βασισμένη σε υλικό που εκφορτώνει και επιταχύνει τις συλλογές MPI, NCCL και SHMEM.
• Προχωρημένη υποστήριξη αρχιτεκτονικής:Το Fat Tree, το DragonFly+, το πολυδιάστατο Torus, και η προσαρμοστική διαδρομή για υφάσματα χωρίς συμφόρηση.
• Σχεδιασμός ενεργειακής απόδοσης:80 PLUS Χρυσή πιστοποίηση, κλίμακες ισχύος με χρήση λιμένων, συμβατό με το RoHS.

Τεχνολογία & Πρότυπα

Χτισμένο πάνω στην αρχιτεκτονική NVIDIA Quantum InfiniBand, το MQM8790-HS2F αξιοποιείΠρωτόκολλο κλιμακώσιμης ιεραρχικής συγκέντρωσης και μείωσης (SHARP)Υποστηρίζει στατική και προσαρμοστική δρομολόγηση, QoS και έλεγχο συμφόρησης.Ο διακόπτης είναι πλήρως συμβατός με 200G/100G HDR/HDR100 InfiniBand και συμβατός προς τα πίσω με FDR/EDRΤο επίπεδο διαχείρισης x86 εκτελεί το MLNX-OS (μη διαχειριζόμενη έκδοση βασίζεται σε εξωτερικό UFM ή OpenSM).

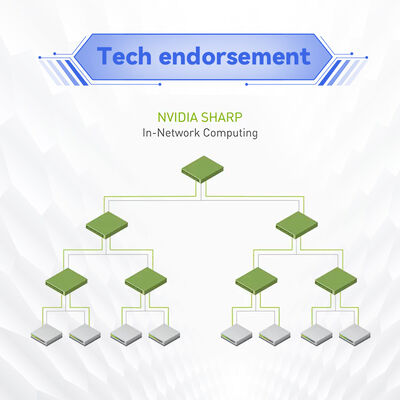

Αρχή λειτουργίας: Υπολογιστικά μέσα σε δίκτυο

Σε αντίθεση με τους παραδοσιακούς διακόπτες που απλά προωθούν πακέτα, το MQM8790-HS2F επεξεργάζεται δεδομένα καθώς διασχίζει το δίκτυο.ο διακόπτης συσσωρεύει ή μειώνει τα δεδομένα με ταχύτητα καλωδίουΟ ενσωματωμένος επεξεργαστής x86 διαχειρίζεται την εκκίνηση υλικού και την ανακάλυψη τοπολογίας.Ενώ η επιτάχυνση δεδομένων συμβαίνει σε ειδικό πυρίτιο.

Εφαρμογές & Εφαρμογή

• Συγκεντρώσεις Υπερβαθμικής Τεχνητής Νοημοσύνης:Παράλληλη εκπαίδευση μεγάλων μοντέλων που απαιτούν χαμηλή καθυστέρηση.
• Υψηλής απόδοσης υπολογιστές (HPC):Συγκρίσεις με βάση το MPI για τον καιρό, τη γονιδιωματική και τη φυσική.
• Δυοπλή πυκνότητα (ToR):Διαχωρίζω τις θύρες σε 100G για πυκνή σύνδεση σερβερ.
• Σύννεφο & Αποθήκευση:NVMe-oF μέσω InfiniBand, backends αποθήκευσης υψηλής απόδοσης.
• Έρευνα & Εκπαίδευση:Η ραχοκοκαλιά για τα πανεπιστημιακά κέντρα υπερυπολογισμών.

Τεχνικές προδιαγραφές και επιλογές παραγγελίας

Σημείωση: Όλα τα μοντέλα περιλαμβάνουν CPU Broadwell x86 διπλού πυρήνα, μνήμη 8GB, 1x RJ45, 1x κονσόλα, 1x micro USB.

Πλεονεκτήματα και διαφοροποιητές

• Αντί των παραδοσιακών 100G Switches:Οι εγγενείς θύρες 200G συν το χωρισμό θύρας παρέχουν διπλάσια ρίζα, μειώνοντας τα επίπεδα δικτύου και μειώνοντας το CAPEX.
• Ενσωματωμένο SHARP:Σε αντίθεση με τους τυπικούς διακόπτες, το MQM8790-HS2F επιταχύνει τις εργασίες στο υλικό, μειώνοντας τον χρόνο ολοκλήρωσης εργασίας έως και 10 φορές.
• Ενεργειακή και χώρο αποδοτική:Ο συντελεστής σχηματισμού 1U με απόδοση έως 16Tb/s καταναλώνει λιγότερη ισχύ ανά Gb από τις ανταγωνιστικές λύσεις· πιστοποιημένο ENERGY STAR.

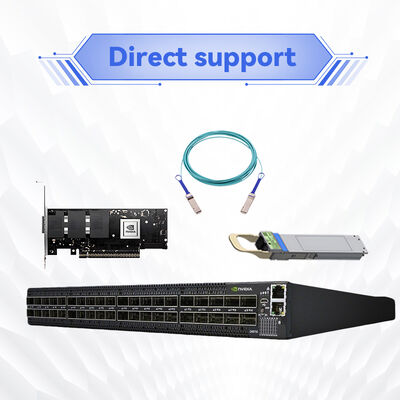

• Πίσω συμβατότητα οικοσυστήματος:Συνεχή λειτουργία με κάρτες δικτύου ConnectX-4/5/6 και υπάρχουσα καλωδίωση.

Υπηρεσία & Υποστήριξη

Παρέχουμε ολοκληρωμένη υποστήριξη πριν και μετά την πώληση: 24/7 τεχνική συμβουλευτική, χειρισμός εγγύησης RMA, και συντονισμό επί τόπου επίλυσης προβλημάτων.Έλεγχοι συμβατότητας firmwareΌλες οι μονάδες φέρουν ελάχιστη εγγύηση ενός έτους (εκτασιμότητα).

Συχνές ερωτήσεις (FAQ)

Ε: Είναι το MQM8790-HS2F συμβατό με τυπικές κάρτες δικτύου όπως το Mellanox ConnectX-6;

Α:Ναι, είναι πλήρως συμβατό με τις κάρτες δικτύου ConnectX-6 (200G/100G) και προηγούμενες γενιές (ConnectX-5, ConnectX-4) σε λειτουργία συμβατότητας προς τα πίσω.χρήση με κάρτα δικτύου που υποστηρίζει HDR ή HDR100.

Ε: Μπορώ να χειριστώ αυτόν τον διακόπτη χωρίς εξωτερικό ελεγκτή;

Α:Το MQM8790-HS2F είναι ένας μη διαχειριζόμενος διακόπτης. Ωστόσο, περιλαμβάνει έναν ενσωματωμένο διαχειριστή υποδίκτυου ικανό να φέρει ένα ιστό έως 2000 κόμβων από το κουτί.Συνιστάται το NVIDIA UFM ή το OpenSM.

Ε: Πώς λειτουργεί τεχνικά η διαίρεση λιμένων σε 100G;

Α:Κάθε θύρα QSFP56 μεταφέρει τέσσερις λωρίδες SerDes. Με τη διαμόρφωση της θύρας ως δύο ανεξάρτητες διεπαφές 2 λωρίδων, ο διακόπτης μπορεί να οδηγήσει δύο ξεχωριστές συνδέσεις 100G (χρησιμοποιώντας καλώδιο διαχωρισμού).Αυτό διπλασιάζει αποτελεσματικά τον αριθμό των λιμένων για τα τελικά σημεία 100G.

Ε: Ποια είναι η τυπική κατανάλωση ενέργειας σε μισό φορτίο;

Α:Ο διακόπτης μειώνει δυναμικά την ισχύ όταν οι θύρες δεν χρησιμοποιούνται.

Ε: Ποια κατεύθυνση ροής αέρα χρησιμοποιεί το MQM8790-HS2F;

Α:Για την αντίστροφη ροή αέρα (C2P), παραγγείλετε MQM8790-HS2R.

Προφυλάξεις και σημειώσεις συμβατότητας

• Κατεύθυνση ροής αέρα:Βεβαιωθείτε ότι η ψύξη του ράφου σας ταιριάζει με το μοντέλο διακόπτη (P2C για MQM8790-HS2F, C2P για -HS2R).
• Ηλεκτρική παροχή:Χρησιμοποιήστε μόνο τα καλώδια τροφοδοσίας που παρέχονται.
• Καλωδίωση:Για λειτουργία 200G, χρησιμοποιήστε QSFP56 παθητικό χαλκό (μέχρι 3m) ή ενεργές οπτικές ενότητες.
• Περιβάλλον λειτουργίας:Θερμοκρασία 0°C-40°C, υγρασία 10%-85% μη συμπύκνωση. Υψόμετρο ≤3200m. EMC συμβατό με τα πρότυπα CE, FCC, VCCI, ICES, RCMS.
• Λογισμικό:Εφόσον δεν διαχειρίζεται, οι ενημερώσεις firmware εκτελούνται μέσω εξωτερικού host.
