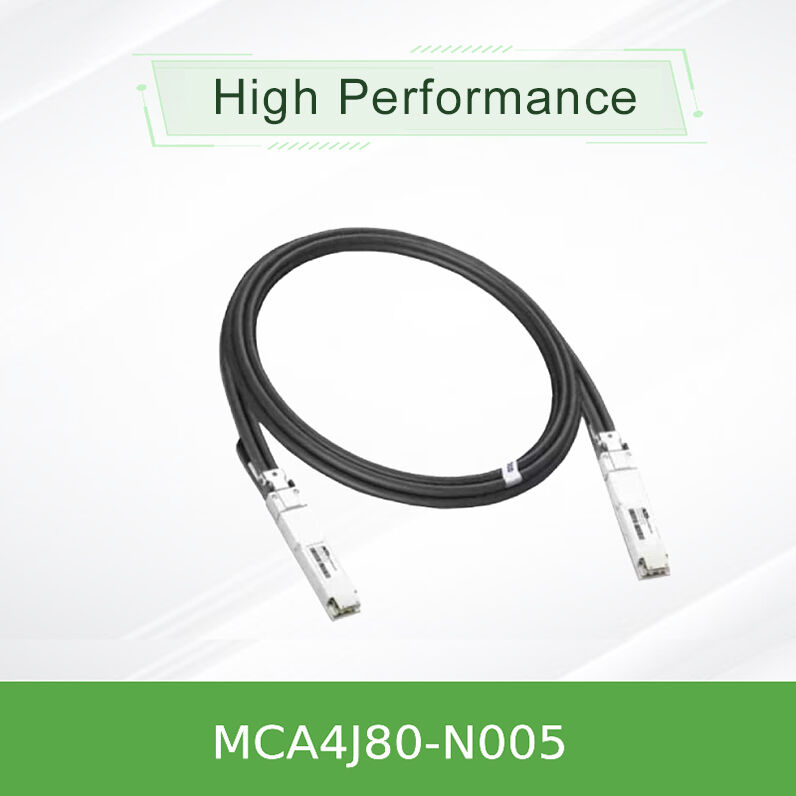

Mellanox NVIDIA MCA4J80-N005 800Gb/s Δίδυμη θύρα OSFP ενεργό καλώδιο χαλκού 5m ACC για NDR InfiniBand

Καλώδιο NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Active Copper Cable (ACC)

Καλώδιο ενεργού χαλκού υψηλής απόδοσης 5 μέτρων για NDR InfiniBand και Ethernet 400G — παρέχει συνολικό εύρος ζώνης 800Gb/s μέσω συνδέσεων OSFP twin-port σε 2x OSFP με εξαιρετικά χαμηλή καθυστέρηση και κατανάλωση ισχύος 1,5W ανά άκρο.

• Καλώδιο ενεργού χαλκού twin-port OSFP σε 2x400Gb/s OSFP (breakout) 800Gb/s
• Βασισμένο σε 8 κανάλια διαμόρφωσης 100G-PAM4 ανά άκρο
• Εμβέλεια 5 μέτρων χρησιμοποιώντας αγωγούς 26AWG με ενσωματωμένο IC εξισορρόπησης
• Κατανάλωση ισχύος: μόνο 1,5W μέγιστο ανά άκρο | Θερμοκρασία λειτουργίας περιβάλλοντος 0°C έως +70°C
• Hot-pluggable, συμβατό με RoHS, μανδύα LSZH, διεπαφή διαχείρισης SFF-8636

Χαρακτηριστικά

• Ροή δεδομένων 800Gb/s: Σχεδίαση OSFP twin-port που υποστηρίζει πλήρες NDR InfiniBand ή Ethernet 400G (breakout 2x400G).
• Τεχνολογία Ενεργού Χαλκού: Το ενσωματωμένο IC εξισορρόπησης επεκτείνει την εμβέλεια στα 5 μέτρα, διατηρώντας εξαιρετικά χαμηλή καθυστέρηση και ισχύ 1,5W.
• Ανεξάρτητο από Πρωτόκολλο: Το firmware ανιχνεύει αυτόματα InfiniBand ή Ethernet· λειτουργεί με διακόπτες Quantum-2 και Spectrum-4.
• Βελτιστοποιημένη Ακεραιότητα Σήματος: Κάθε μήκος συντονισμένο για μείωση θορύβου και ανακλάσεων προς τα πίσω· 26AWG για την παραλλαγή 5μ.
• Αυστηρός Έλεγχος Παραγωγής: Εξασφαλίζει αξιοπιστία και απόδοση εκτός συσκευασίας.

Τεχνολογία & Πρότυπα

Το MCA4J80-N005 βασίζεται στο OSFP MSA Rev. 1.12 και χρησιμοποιεί διαμόρφωση 8 καναλιών 100G-PAM4. Ενσωματώνει ένα ενεργό IC εξισορρόπησης σε κάθε άκρο για προ-έμφαση των σημάτων, επιτρέποντας μεγαλύτερη εμβέλεια από τα παθητικά DAC. Το EEPROM παρέχει αναγνώριση προϊόντος μέσω I²C (SFF-8636). Υποστηρίζει τόσο InfiniBand NDR όσο και 400GbE με αυτόματη ανίχνευση πρωτοκόλλου. Συμβατό με απαιτήσεις RoHS, LSZH και HF (χωρίς αλογόνα) PCB.

Αρχή Λειτουργίας: Ενεργή Εξισορρόπηση Χαλκού

Σε αντίθεση με τα παθητικά καλώδια DAC, το MCA4J80-N005 ενσωματώνει ένα IC εξισορρόπησης χαμηλής ισχύος μέσα σε κάθε σύνδεσμο OSFP. Αυτό το IC αντισταθμίζει την απώλεια σήματος υψηλής συχνότητας σε μεγαλύτερες διαδρομές χαλκού. Για το μοντέλο 5μ, χρησιμοποιούνται παχύτερα καλώδια 26AWG για μείωση της αντίστασης, και ο εξισορροπητής αναδιαμορφώνει το διάγραμμα ματιού 100G-PAM4 και στα δύο άκρα του πομπού και του δέκτη. Το αποτέλεσμα είναι μια σύνδεση που συμπεριφέρεται ηλεκτρικά σαν πολύ μικρότερο καλώδιο, επιτυγχάνοντας 800Gb/s με BER πολύ κάτω από την προδιαγραφή, ενώ καταναλώνει μόνο 1,5W ανά άκρο.

Εφαρμογές & Ανάπτυξη

• Quantum-2 Switch σε Switch: Σύνδεση δύο διακοπτών InfiniBand 800Gb/s σε απόσταση έως 5μ.
• Switch σε DGX H100: Ιδανικό για τη σύνδεση διακοπτών Quantum-2 ToR με συστήματα NVIDIA DGX H100 (διατίθενται παραλλαγές flat/finned).
• Κέντρα Δεδομένων Ethernet: Διασύνδεση διακοπτών Spectrum-4 400G ή σύνδεση server-to-leaf.
• Ράφια Υψηλής Πυκνότητας: Καλωδίωση εντός ραφιού μικρής εμβέλειας με ελάχιστη καθυστέρηση.

Τεχνικές Προδιαγραφές & Επιλογές Παραγγελίας

Σημείωση: Διατίθενται παραλλαγές flat-top και flat-to-finned για DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF). Όλα τα καλώδια υποστηρίζουν θερμοκρασία λειτουργίας 0°C έως +70°C, τροφοδοσία 3,3V και περιλαμβάνουν σειριακή διεπαφή I²C.

Πλεονεκτήματα & Διαφοροποιήσεις

• vs. Παθητικό DAC: Επεκτείνει την εμβέλεια στα 5μ (παθητικό περιορίζεται σε ~3μ) χωρίς σημαντική αύξηση της καθυστέρησης ή της ισχύος.
• vs. Ενεργό Οπτικό (AOC): Χαμηλότερο κόστος, χαμηλότερη ισχύς (1,5W έναντι ~3-5W) και καμία συντήρηση/καθαρισμός οπτικών διεπαφών.
• Ευελιξία Πρωτοκόλλου: Ένα SKU λειτουργεί τόσο για InfiniBand όσο και για Ethernet· ανιχνεύει αυτόματα το πρωτόκολλο.
• Συντονισμένη Ακεραιότητα Σήματος: Σχεδιασμένο για το απαιτητικό 100G-PAM4 του NDR με ελάχιστες ανακλάσεις.

Υπηρεσία & Υποστήριξη

Προσφέρουμε 24/7 τεχνική συμβουλευτική, υπηρεσίες RMA και υποστήριξη σχεδιασμού υποδομής καλωδίωσης. Κάθε MCA4J80-N005 συνοδεύεται από εγγύηση 1 έτους και εκτεταμένο προ-αποστολικό έλεγχο. Διατίθενται προσαρμοσμένα μήκη και ετικέτες για μαζικές παραγγελίες. Το απόθεμά μας εξασφαλίζει αποστολή αυθημερόν για είδη σε απόθεμα.

Συχνές Ερωτήσεις (FAQ)

Ε: Μπορώ να χρησιμοποιήσω το MCA4J80-N005 με διακόπτες Ethernet 400G;

Α: Ναι. Το καλώδιο ανιχνεύει αυτόματα το πρωτόκολλο· όταν συνδέεται σε διακόπτη Spectrum-4 400G, λειτουργεί ως breakout 2x400GbE. Για InfiniBand Quantum-2, λειτουργεί ως twin-port NDR 800Gb/s.

Ε: Ποια είναι η διαφορά μεταξύ ACC και παθητικού DAC;

Α: Το ACC περιλαμβάνει ένα IC εξισορρόπησης μέσα στον σύνδεσμο για αναδιαμόρφωση του σήματος, επιτρέποντας μεγαλύτερες αποστάσεις (έως 5μ) στα 800G. Το παθητικό DAC δεν έχει ενεργά εξαρτήματα και περιορίζεται σε περίπου 2-3μ σε αυτές τις ταχύτητες.

Ε: Απαιτεί αυτό το καλώδιο κάποια διαμόρφωση;

Α: Όχι. Είναι plug-and-play. Το EEPROM παρέχει αναγνώριση και ο κεντρικός υπολογιστής ρυθμίζει αυτόματα τη σύνδεση σύμφωνα με το πρωτόκολλο.

Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης για εγκατάσταση;

Α: Για το μοντέλο 5μ (26AWG), η ακτίνα μονής κάμψης είναι 44,5 mm (5x διάμετρος). Για επαναλαμβανόμενη κάμψη, διατηρήστε 89 mm (10x διάμετρος). Αποφύγετε αιχμηρές κάμψεις κοντά στον σύνδεσμο (ακτίνα κάμψης συναρμολόγησης 10x διάμετρος).

Ε: Είναι αυτό το καλώδιο συμβατό με συστήματα DGX H100;

Α: Ναι. Για DGX H100, συνιστούμε τις παραλλαγές flat-top ή flat-to-finned (MCA4J80-N003-FLT / -FTF) που έχουν σχεδιαστεί για τη συγκεκριμένη διεπαφή πλαισίου. Το τυπικό N005 λειτουργεί για συνδέσεις διακόπτη-προς-διακόπτη.

Προφυλάξεις & Οδηγίες Χειρισμού

• Ευαισθησία ESD: Χρησιμοποιήστε γειωμένους ιμάντες καρπού κατά την εισαγωγή σε υποδοχές OSFP. Οι σύνδεσμοι αποστέλλονται με προστατευτικά καλύμματα — αφαιρέστε τα μόνο αμέσως πριν την εγκατάσταση.
• Ακτίνα Κάμψης: Ποτέ μην κάμπτετε το καλώδιο πιο σφιχτά από 5x εξωτερική διάμετρο (44,5mm για το N005) κατά την εγκατάσταση· διατηρήστε 10x για επαναλαμβανόμενη κάμψη.
• Θερμοκρασία Λειτουργίας: Εξασφαλίστε θερμοκρασία περιβάλλοντος εντός 0°C–70°C. Η υπέρβαση των ορίων μπορεί να υποβαθμίσει την απόδοση του εξισορροπητή.
• Συμμόρφωση: Αυτή είναι συσκευή Κλάσης Α. Σε οικιστικές περιοχές μπορεί να προκαλέσει παρεμβολές — εγκαταστήστε σε θωρακισμένα εμπορικά περιβάλλοντα.
• Αποθήκευση: Αποθηκεύστε σε καθαρό, στεγνό περιβάλλον μεταξύ -40°C και 85°C. Αποφύγετε τη συμπίεση ή βαριά φορτία στο καλώδιο.
