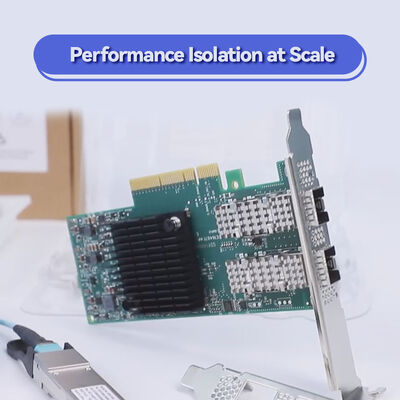

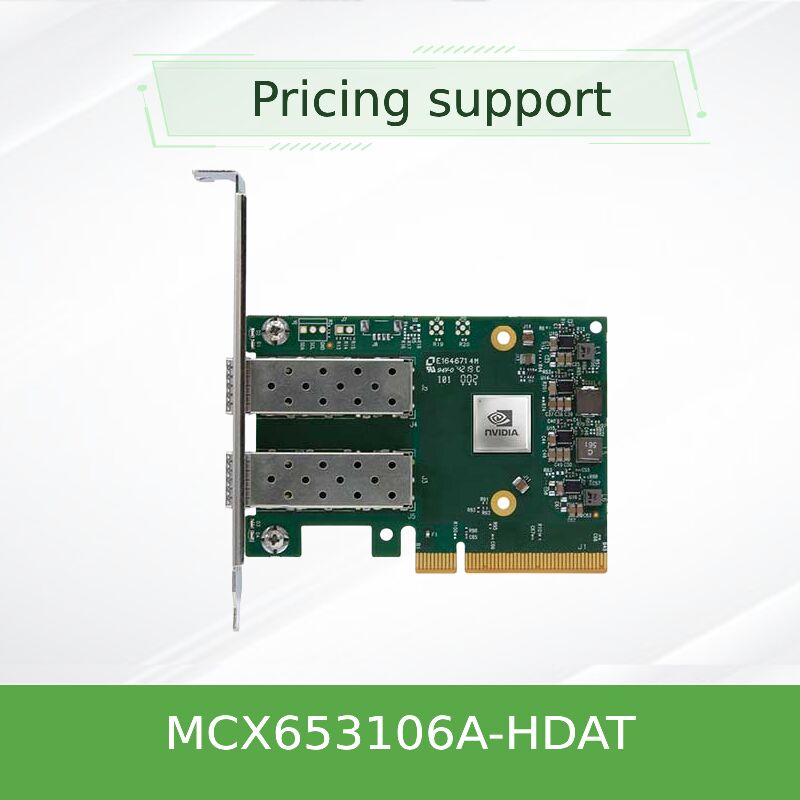

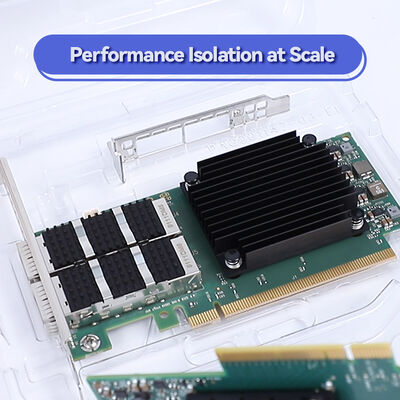

NVIDIA mellanox ConnectX-6 MCX653106A-HDAT Δύο θύρες 200Gb/s InfiniBand Smart Adapter PCIe 4.0 x16, Υπολογιστική στο δίκτυο

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s Διπλής Θύρας InfiniBand Smart Adapter

Κορυφαία κάρτα προσαρμογέα InfiniBand και Ethernet 200Gb/s με διπλές θύρες QSFP56—παρέχοντας επιτάχυνση υπολογιστών εντός δικτύου, κρυπτογράφηση σε επίπεδο μπλοκ και διεπαφή κεντρικού υπολογιστή PCIe 4.0 x16 για κέντρα δεδομένων HPC, AI και cloud.

• Διπλής θύρας 200Gb/s InfiniBand (HDR) ή 200/100/50/40/25/10GbE συνδεσιμότητα
• PCIe Gen 4.0 x16 (συμβατό και με Gen 3.0) | Έως 215 εκατομμύρια μηνύματα ανά δευτερόλεπτο
• Αποφορτίσεις υλικού: στόχος/εκκινητής NVMe-oF, κρυπτογράφηση XTS-AES 256/512-bit, αντιστοίχιση ετικέτας MPI
• Υποστήριξη NVIDIA In-Network Computing και GPUDirect RDMA
• Μορφή PCIe stand-up χαμηλού προφίλ, συμβατό με RoHS

Χαρακτηριστικά

• Απόδοση 200Gb/s: Διπλές θύρες που λειτουργούν έως 200Gb/s InfiniBand (HDR) ή Ethernet με πλήρες αμφίδρομο εύρος ζώνης.
• Υπολογιστές εντός δικτύου: Αποφορτίσεις συλλογικών λειτουργιών (MPI, NCCL, SHMEM) χρησιμοποιώντας την τεχνολογία NVIDIA SHARP.
• Κρυπτογράφηση σε επίπεδο μπλοκ: Κρυπτογράφηση/αποκρυπτογράφηση υλικού AES-XTS 256/512-bit χωρίς επιβάρυνση CPU· συμβατό με FIPS.
• Αποφορτίσεις NVMe-oF: Αποφορτίσεις στόχου και εκκινητή για NVMe over Fabrics, μειώνοντας τη χρήση της CPU.
• Προηγμένη Εικονικοποίηση: SR-IOV έως 1K VFs, επιτάχυνση ASAP² για OVS και εικονική μεταγωγή.

Τεχνολογία & Πρότυπα

Το MCX653106A-HDAT ενσωματώνει NVIDIA In-Network Computing μηχανές (SHARP), RDMA (IBTA 1.3), RoCE, και NVMe-oF. Υποστηρίζει PCIe Gen 4.0 (32 λωρίδες ως 2x16), PAM4 και NRZ SerDes, και προηγμένες λειτουργίες όπως Dynamically Connected Transport (DCT), On-Demand Paging (ODP), και Adaptive Routing. Οι αποφορτίσεις επικάλυψης για VXLAN, NVGRE, Geneve επιταχύνονται από το υλικό. Συμβατό με τις προδιαγραφές IEEE 802.3bj, 802.3bm, 802.3by και InfiniBand Trade Association.

Αρχή Λειτουργίας: Αρχιτεκτονική Έξυπνης Αποφόρτισης

Το ConnectX-6 αποφορτίζει εργασίες επικοινωνίας και αποθήκευσης από την κεντρική CPU στο υλικό του προσαρμογέα. Για συλλογικές λειτουργίες MPI, ο προσαρμογέας επεξεργάζεται δεδομένα κατά τη μεταφορά χρησιμοποιώντας το SHARP, μειώνοντας την κίνηση στα άκρα. Για αποθήκευση, οι εντολές NVMe-oF επεξεργάζονται απευθείας στον προσαρμογέα, απελευθερώνοντας πυρήνες CPU. Η κρυπτογράφηση/αποκρυπτογράφηση μπλοκ συμβαίνει ενσωματωμένα με ταχύτητα καλωδίου. Το αποτέλεσμα είναι χαμηλότερη καθυστέρηση, υψηλότερος ρυθμός μηνυμάτων (215 Mpps) και βελτιωμένη επεκτασιμότητα εφαρμογών.

Εφαρμογές & Ανάπτυξη

• Συστοιχίες HPC: Προσομοιώσεις βασισμένες σε MPI που απαιτούν χαμηλή καθυστέρηση και υψηλό ρυθμό μηνυμάτων.
• Εκπαίδευση AI: Συστοιχίες NVIDIA GPU με GPUDirect RDMA και συλλογικές λειτουργίες NCCL.
• Αποθήκευση NVMe-oF: Αποφόρτιση στόχου/εκκινητή για πρόσβαση σε αποθήκευση NVMe υψηλής απόδοσης.
• Εικονικοποιημένα Κέντρα Δεδομένων: SR-IOV και ASAP² για αποφόρτιση OVS σε NFV και cloud.
• Διακομιστές Πολλαπλών Υποδοχών: Διαμορφώσεις Socket Direct για παράκαμψη των σημείων συμφόρησης QPI/UPI.

Τεχνικές Προδιαγραφές & Επιλογές Παραγγελίας

Σημείωση: Το MCX653106A-HAT υποστηρίζει 200Gb/s InfiniBand (HDR) και 200/100/50/25/10GbE. Διαστάσεις: 167.65mm x 68.90mm (χωρίς βραχίονα). Περιλαμβάνει ψηλό βραχίονα (αξεσουάρ κοντού βραχίονα). Κατανάλωση ενέργειας < 15W τυπική.

Πλεονεκτήματα & Διαφοροποιητές

• έναντι Προηγούμενης Γενιάς (ConnectX-5): Διπλάσιο εύρος ζώνης (200Gb/s έναντι 100Gb/s), ενσωματωμένο SHARP για υπολογιστές εντός δικτύου και κρυπτογράφηση σε επίπεδο μπλοκ.
• έναντι Ανταγωνιστικών NIC: Πραγματική αποφόρτιση υλικού για NVMe-oF και συλλογικές λειτουργίες MPI—όχι μόνο αποφορτίσεις χωρίς κατάσταση.
• Επιλογή Socket Direct: Διαθέσιμη για διακομιστές πολλαπλών υποδοχών για την εξάλειψη των σημείων συμφόρησης UPI/QPI.
• Συμμόρφωση FIPS: Η κρυπτογράφηση υλικού πληροί τα πρότυπα ασφαλείας της κυβέρνησης.

Υπηρεσία & Υποστήριξη

Προσφέρουμε 24/7 τεχνική συμβουλευτική, υπηρεσίες RMA και υποστήριξη ενσωμάτωσης για προσαρμογείς ConnectX-6. Κάθε κάρτα υποστηρίζεται από εγγύηση 1 έτους (με δυνατότητα επέκτασης). Η ομάδα μας παρέχει επικύρωση οδηγών για τις κύριες διανομές Linux, Windows και VMware. Διατίθεται βοήθεια διαμόρφωσης προ-πωλήσεων για σχεδιασμό δικτύου InfiniBand.

Συχνές Ερωτήσεις (FAQ)

Ε: Είναι το MCX653106A-HDAT συμβατό με μεταγωγείς Quantum 200Gb/s;

Α: Ναι, είναι πλήρως διαλειτουργικό με τους μεταγωγείς NVIDIA Quantum QM8700/QM8790 και τους μεταγωγείς Quantum-2 όταν χρησιμοποιείται λειτουργία HDR ή NDR με κατάλληλα καλώδια.

Ε: Μπορεί αυτός ο προσαρμογέας να χρησιμοποιηθεί τόσο για Ethernet όσο και για InfiniBand;

Α: Ναι, υποστηρίζει και τα δύο πρωτόκολλα InfiniBand και Ethernet. Το υλικολογισμικό ανιχνεύει αυτόματα τον τύπο του μεταγωγέα και διαμορφώνει την κατάλληλη λειτουργία.

Ε: Υποστηρίζει RoCE (RDMA over Converged Ethernet);

Α: Ναι, το ConnectX-6 υποστηρίζει πλήρως το RoCE, παρέχοντας RDMA χαμηλής καθυστέρησης σε περιβάλλοντα Ethernet.

Ε: Ποιος είναι ο μέγιστος ρυθμός μηνυμάτων;

Α: Ο προσαρμογέας παρέχει έως και 215 εκατομμύρια μηνύματα ανά δευτερόλεπτο, ιδανικός για φόρτους εργασίας HPC με μικρά πακέτα.

Ε: Είναι η κάρτα συμβατή με υποδοχές PCIe Gen 3.0;

Α: Ναι, είναι συμβατή προς τα πίσω με PCIe Gen 3.0 (x16), αν και το εύρος ζώνης θα περιοριστεί σε ~100Gb/s ανά θύρα λόγω των ορίων της Gen 3.

Προφυλάξεις & Σημειώσεις Συμβατότητας

• Απαίτηση Υποδοχής PCIe: Για πλήρη απόδοση 200Gb/s, εγκαταστήστε σε υποδοχή PCIe Gen 4.0 x16. Οι υποδοχές Gen 3.0 θα περιορίσουν την απόδοση.
• Ψύξη: Εξασφαλίστε επαρκή ροή αέρα στο πλαίσιο του διακομιστή· η παθητική ψύξη απαιτεί ελάχιστο 200 LFM.

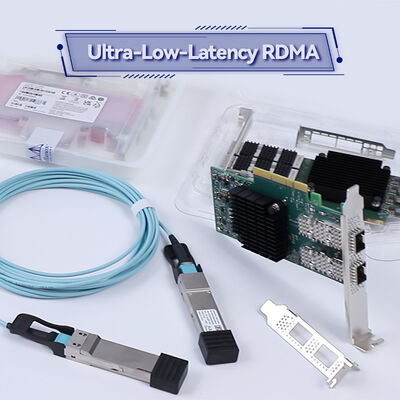

• Καλωδίωση: Χρησιμοποιήστε καλώδια QSFP56 παθητικά/ενεργά χάλκινα ή οπτικά μονάδες με ονομαστική ισχύ 200Gb/s (HDR).
• Υποστήριξη Οδηγών: Χρησιμοποιήστε το τελευταίο NVIDIA MLNX_OFED για Linux ή WinOF-2 για Windows.
• Θερμοκρασία Λειτουργίας: 0°C έως 70°C· αποθηκεύστε μεταξύ -40°C και 85°C.
