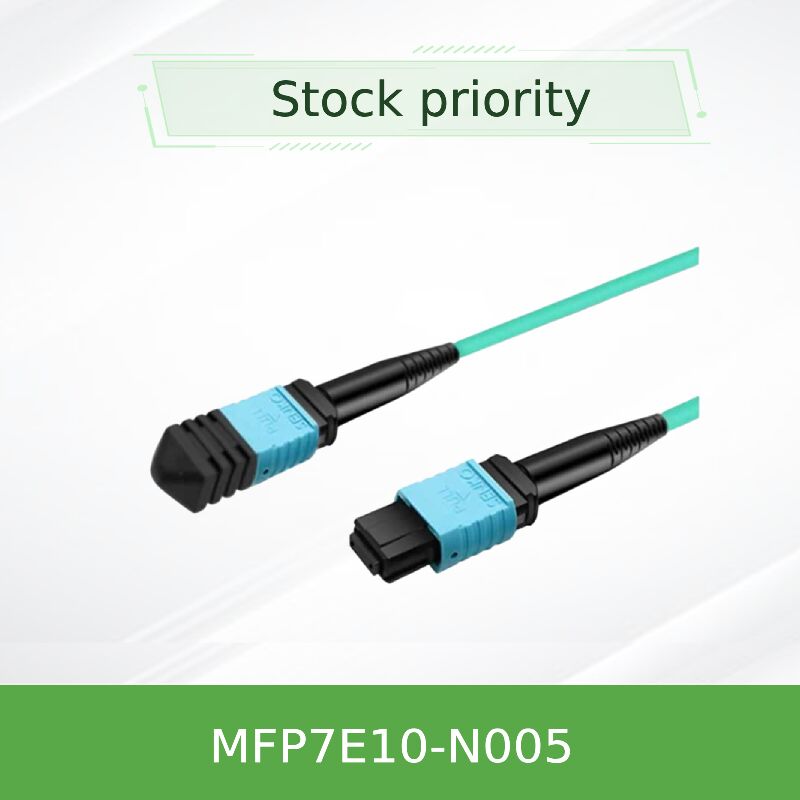

Καλώδιο οπτικής ίνας NVIDIA Mellanox MFP7E10-N005 50m MPO-12/APC Multimode | Τύπος-Β 8 ινών για 800G/400G
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N005 (980-9I73V-000005) |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός ανταλλακτικού: | MFP7E10-N005 (980-9I73V-000005) | Τύπος καλωδίου: | Υδροξείδιο |
|---|---|---|---|
| Τύπος ινών: | OM4, 50/125 μm | Μήκος: | 5 μ |
| Συνδέσεις: | MPO-12/APC (θηλυκό) | Ρυθμός δεδομένων: | Μέχρι 400 Gbps |
| Επισημαίνω: | Καλώδιο οπτικής ίνας Mellanox 50m multimode,Καλώδιο MPO-12/APC 8 ινών,Οπτική ίνα Mellanox 800G/400G |
||
Περιγραφή προϊόντων
Καλώδιο οπτικής ίνας πολλαπλών τρόπων MPO-12/APC έως MPO-12/APC υψηλής απόδοσης 5 μέτρων με 8 ενεργές ίνες – σχεδιασμένο για οπτικούς πομποδέκτες OSFP διπλής θύρας 800G και QSFP112 400G σε διασυνδέσεις κέντρων δεδομένων InfiniBand NDR και 400GbE.
- MPO-12/APC θηλυκό σε MPO-12/APC θηλυκό, διαμόρφωση διασταύρωσης 8 ινών Τύπου Β
- Μήκος 5 μέτρων με διάμετρο 3,0 mm, περίβλημα LSZH aqua (πολλαπλών τρόπων OM3/OM4)
- Υποστηρίζει πομποδέκτες OSFP διπλής θύρας 800Gb/s και OSFP/QSFP112 400Gb/s
- Γωνιακή Φυσική Επαφή (APC) στίλβωση 8° για ελάχιστη ανάκλαση πίσω, απώλεια εισαγωγής ≤0,35dB + 0,0004 x L, απώλεια επιστροφής ≥35dB
- Χαρακτηριστικά
- Η ίνα 1 συνδέεται με την ίνα 12 στο αντίθετο άκρο – σωστή ευθυγράμμιση για οπτικούς πομποδέκτες.Στίλβωση APC:
- Ανώτερη απώλεια επιστροφής (≥35dB) σε σύγκριση με την UPC, κρίσιμη για συνδέσεις 100G-PAM4.Πολλαπλών τρόπων OM3/OM4:
- Ίνες 50/125μm με περίβλημα aqua· βελτιστοποιημένες για συνδέσεις μικρής εμβέλειας 400G/800G έως 50μ.Περίβλημα LSZH:
- Ενισχυμένη ασφάλεια σε κέντρα δεδομένων· μειώνει τις τοξικές αναθυμιάσεις σε περίπτωση πυρκαγιάς.Αυστηρός Έλεγχος:
- 100% έλεγχος απώλειας εισαγωγής και απώλειας επιστροφής για αξιόπιστη απόδοση εκτός συσκευασίας.Τεχνολογία & Πρότυπα
IEC 61754-7 (οικογένεια συνδετήρων MPO), GR-1435, και ANSI/TIA/EIA 604-5. Χρησιμοποιεί 8 ενεργές ίνες πολλαπλών τρόπων (50/125μm) με στίλβωση APC 8°. Η καλωδίωση διασταύρωσης Τύπου Β διασφαλίζει τη σωστή ευθυγράμμιση Tx-to-Rx σύμφωνα με τις ακίδες των πομποδεκτών. Κατάλληλο για πρωτόκολλα InfiniBand NDR, 400GbE και NVLink όταν χρησιμοποιείται με συμβατές οπτικές μονάδες (MMA4Z00-NS, MMA1Z00-NS).Αρχή Λειτουργίας: Οπτική Διασταύρωση με APC
Εφαρμογές & Ανάπτυξη
- Σύνδεση πομποδεκτών OSFP 800G διπλής θύρας σε απόσταση έως 5μ.Switch σε ConnectX-7/BlueField-3:
- Σύνδεση ToR switches με προσαρμογείς 400G (OSFP ή QSFP112).Δίκτυα NVLink:
- Οπτική διασύνδεση για συστοιχίες GPU που χρησιμοποιούν NVLink μέσω οπτικής ίνας.Υπερ-κλίμακα Κέντρων Δεδομένων:
- Οπτικές συνδέσεις μικρής εμβέλειας από ράφι σε ράφι με πίνακες σύνδεσης.Τεχνικές Προδιαγραφές & Επιλογές Παραγγελίας
| Μήκος | Τύπος Συνδετήρα | Αριθμός ινών | Τύπος Ίνας | Περίβλημα | Απώλεια Εισαγωγής | MFP7E10-N005 |
|---|---|---|---|---|---|---|
| 5 m | MPO-12/APC θηλυκό | 8 ενεργές | MM OM3 (≤30m) / OM4 (>30m) | Aqua LSZH, 3,0mm | ≤0,35 + 0,0004*L dB | MFP7E10-N003 |
| 3 m | MPO-12/APC θηλυκό | 8 ενεργές | OM4 | Aqua LSZH | ≤0,37 dB | MFP7E10-N050 |
| 50 m | MPO-12/APC θηλυκό | 8 ενεργές | OM4 | Aqua LSZH | ≤0,37 dB | Σημείωση: Θερμοκρασία λειτουργίας 0°C έως 70°C, αποθήκευσης -40°C έως 85°C. Ελάχιστη ακτίνα κάμψης 30mm. Διασταύρωση Τύπου Β σύμφωνα με IEC 61754-7. |
Πλεονεκτήματα & Διαφοροποιητές
- Μεγαλύτερη εμβέλεια (5μ έως 50μ) με χαμηλότερο βάρος και καλύτερη ροή αέρα στα ράφια.Στίλβωση APC:
- Ανώτερη απώλεια επιστροφής (≥35dB) σε σύγκριση με την UPC, κρίσιμη για συνδέσεις 100G-PAM4.Διασταύρωση Τύπου Β:
- Συμβατότητα plug-and-play με πομποδέκτες NVIDIA – δεν απαιτείται χειροκίνητη διασταύρωση.Περίβλημα LSZH:
- Ενισχυμένη ασφάλεια σε κέντρα δεδομένων· μειώνει τις τοξικές αναθυμιάσεις σε περίπτωση πυρκαγιάς.Υπηρεσία & Υποστήριξη
Συχνές Ερωτήσεις (FAQ)
Η ελάχιστη ακτίνα κάμψης είναι 30mm οπουδήποτε στο καλώδιο. Αποφύγετε απότομες κάμψεις κοντά στους συνδετήρες.Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με συνδετήρες MPO/UPC;
Η ελάχιστη ακτίνα κάμψης είναι 30mm οπουδήποτε στο καλώδιο. Αποφύγετε απότομες κάμψεις κοντά στους συνδετήρες.Ε: Ποια είναι η διαφορά μεταξύ καλωδίων Τύπου Β και ευθύγραμμων καλωδίων;
Η ελάχιστη ακτίνα κάμψης είναι 30mm οπουδήποτε στο καλώδιο. Αποφύγετε απότομες κάμψεις κοντά στους συνδετήρες.Ε: Είναι αυτό το καλώδιο συμβατό με 400G Ethernet;
Η ελάχιστη ακτίνα κάμψης είναι 30mm οπουδήποτε στο καλώδιο. Αποφύγετε απότομες κάμψεις κοντά στους συνδετήρες.Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση;
Η ελάχιστη ακτίνα κάμψης είναι 30mm οπουδήποτε στο καλώδιο. Αποφύγετε απότομες κάμψεις κοντά στους συνδετήρες.Προφυλάξεις & Οδηγίες Χειρισμού
- Καθαρίζετε πάντα τους συνδετήρες MPO με κατάλληλους καθαριστές ενός κλικ πριν την εισαγωγή – η μόλυνση προκαλεί σφάλματα σύνδεσης.Προστατευτικά καλύμματα:
- Διατηρείτε τα προστατευτικά καλύμματα μέχρι τη στιγμή της εγκατάστασης· αποθηκεύετε τα καλύμματα για μελλοντική χρήση.Επίγνωση ESD:
- Αν και το καλώδιο είναι παθητικό, συνδέεται σε πομποδέκτες ευαίσθητους σε ESD – χρησιμοποιείτε γειωμένους ιμάντες καρπού.Ακτίνα Κάμψης:
- Μην υπερβαίνετε την ακτίνα κάμψης των 30mm· αποφύγετε την τάση στους συνδετήρες.Συμβατότητα:
- Επαληθεύστε τον τύπο του πομποδέκτη (APC έναντι UPC) πριν την παραγγελία – αυτό το καλώδιο είναι μόνο APC.Εισαγωγή Εταιρείας
