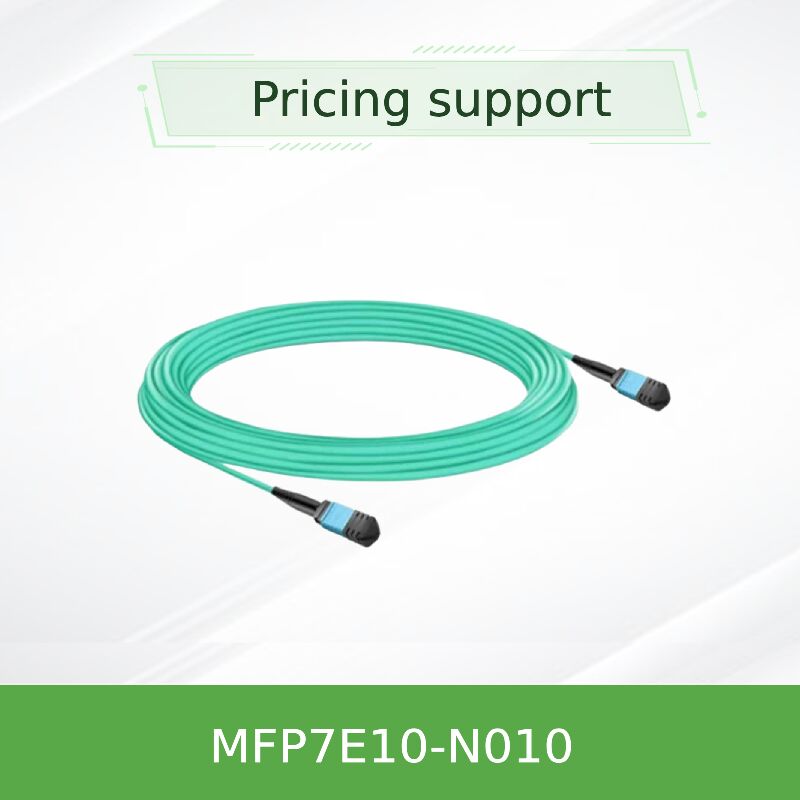

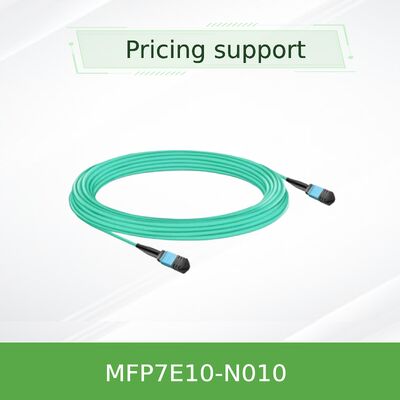

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC Multimode Fiber Optic Cable Type-B Crossover, 8-Fiber, OM4

NVIDIA MFP7E10-N010 10m MPO-12/APC Πολυδιάστατο καλώδιο οπτικών ινών

Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.

• MPO-12/APC θηλυκό σε MPO-12/APC θηλυκό, 8 ινών, διασταυρούμενη διαμόρφωση τύπου Β
• μήκος 10 μέτρων με διάμετρο 3,0 mm, σακάκι LSZH (OM4 multimode)
• Υποστηρίζει 800Gb/s δίδυμες θύρες OSFP και 400Gb/s OSFP/QSFP112 δέκτη
• Γωνιακή φυσική επαφή (APC) 8° γυαλί για ελάχιστη αντανάκλαση στην πλάτη
• Απώλεια εισαγωγής ≤0,35 + 0,0004*L dB, απώλεια επιστροφής ≥35dB

Χαρακτηριστικά

• 8 ινών τύπου Β:Η ίνα 1 συνδέεται με τη ίνα 12 στο αντίθετο άκρο, εξασφαλίζοντας τη σωστή ευθυγράμμιση Tx-to-Rx ανά πινάουτ του δέκτη.
• Πολωνικά:Το άκρο με γωνία 8 μοιρών μειώνει τις αντανακλάσεις πίσω, κρίσιμες για την ακεραιότητα του σήματος σε 100G PAM4 ανά λωρίδα.
• OM4 πολυμέθοδος ίνες:ίνες 50/125μm βελτιστοποιημένες για 10m με χαμηλή απώλεια εισαγωγής· υδρόβια κάλυψη για εύκολη αναγνώριση.
• Το μπουφάν της LSZH:Χαμηλό καπνό Χωρίς υλικό Halogen για αυξημένη ασφάλεια σε περιβάλλοντα κέντρων δεδομένων.
• Απαραίτητες δοκιμές:100% απώλεια εισαγωγής και απώλεια επιστροφής δοκιμάζονται για αξιόπιστη απόδοση εκτός κουτιού.

Τεχνολογία & Πρότυπα

Το MFP7E10-N010 συμμορφώνεται με:Δελτίο ΕΚ 61754-7(οικογένεια συνδέσμων MPO),GR-1435, καιΕιδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα κινητήρα.Χρησιμοποιεί8 ενεργές πολυμερείς ίνες (50/125μm OM4)μεΠλαστική APC 8°Η διασταυρούμενη καλωδίωση τύπου Β εξασφαλίζει τη σωστή ευθυγράμμιση Tx-Rx.InfiniBand NDR, 400GbE και NVLinkπρωτόκολλα όταν χρησιμοποιούνται με συμβατές οπτικές μονάδες (MMA4Z00-NS, MMA1Z00-NS).

Αρχή εργασίας: Οπτική διασταύρωση με APC

Σε έναν OSFP 800G δέκτη δύο θύρων, δύο οπτικές διεπαφές 4 λωρίδων μεταδίδουν και λαμβάνουν πάνω από ξεχωριστές ίνες.Η ίνα 1 στο τέλος Α συνδέεται με τη ίνα 12 στο τέλος ΒΑυτό εξασφαλίζει ότι το λέιζερ μετάδοσης από τη λωρίδα 1 ευθυγραμμίζεται με τον φωτοανιχνευτή της λωρίδας 12 στο μακρινό άκρο.Το γυαλιστικό με γωνία 8° (APC) κατευθύνει κάθε ανακλαστικό φως μακριά από την κοιλότητα του λέιζερ, αποτρέποντας την στρέβλωση του σήματος και διατηρώντας χαμηλά ποσοστά σφάλματος bits σε 100G PAM4 ανά λωρίδα.

Εφαρμογές & Εφαρμογή

• Κβαντικό-2 Κουμπάνιο:Σύνδεση δύο θύρων OSFP 800G με απόσταση έως και 10 μέτρα.
• Αλλάξτε σε ConnectX-7/BlueField-3:Οι συνδέσεις ToR αλλάζουν σε προσαρμογείς 400G (OSFP ή QSFP112).
• Υφάσματα NVLink:Οπτική διασύνδεση για ομάδες GPU χρησιμοποιώντας NVLink μέσω ινών.
• Κέντρα δεδομένων υπερκλίμακας:Σύνδεσμοι οπτικής σύνδεσης μικρής εμβέλειας από ράκο σε ράκο με συσσωρευτικά πάνελ.

Τεχνικές προδιαγραφές και επιλογές παραγγελίας

Σημείωση: Θερμοκρασία λειτουργίας από 0°C έως 70°C, αποθήκευση -40°C έως 85°C. Ελάχιστη ακτίνα κάμπωσης 30 mm. Διασταύρωση τύπου Β σύμφωνα με την IEC 61754-7.

Πλεονεκτήματα και διαφοροποιητές

• Αντί για καλώδια χαλκού:Μεγαλύτερη εμβέλεια (10m) με μικρότερο βάρος, καλύτερη ροή αέρα και ανοσία σε EMI.
• Πολωνικά:Υψηλότερη απώλεια επιστροφής (≥ 35dB) σε σύγκριση με την UPC, κρίσιμη για τις συνδέσεις 100G-PAM4.
• Τύπος Β:Συνέπεια Plug-and-play με τους δέκτες NVIDIA, χωρίς ανάγκη χειροκίνητης διασταύρωσης.
• Δυναμικό OM4:Βελτιστοποιημένο για εμβέλεια 10m με ελάχιστη απώλεια εισαγωγής, υποστηρίζοντας μελλοντικές αναβαθμίσεις 800G.

Υπηρεσία & Υποστήριξη

Προσφέρουμε 24/7 τεχνική συμβουλευτική, υπηρεσίες RMA και υποστήριξη σχεδιασμού υποδομής καλωδίωσης.Διαθέσιμα προσαρμοσμένα μήκη για παραγγελίες όγκουΤο αποθεματικό μας εξασφαλίζει την αποστολή την ίδια μέρα για τα είδη στο απόθεμα.

Συχνές ερωτήσεις (FAQ)

Ε: Με ποιους πομπούς είναι συμβατό αυτό το καλώδιο;

Α:Έχει σχεδιαστεί για τις οπτικές ενότητες NVIDIA MMA4Z00-NS (twin-port OSFP DR8), MMA4Z00-NS400 (OSFP) και MMA1Z00-NS400 (QSFP112) που χρησιμοποιούνται στα ConnectX-7 και BlueField-3.

Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με συνδέσεις MPO/UPC;

Α:Οι συνδετήρες APC (κοντική) και UPC (υπερφωτισμένη) έχουν διαφορετικές άκρες και δεν θα συνδυαστούν σωστά.

Ε: Ποια είναι η διαφορά μεταξύ τύπου Β και ίσων καλωδίων;

Α:Ο διασταυρούμενος τύπος Β (φυτικές ίνες 1 έως 12) ταιριάζει με το πινάρισμα των οπτικών δέκτων όπου η λωρίδα 1 του πομπού ευθυγραμμίζεται με τη λωρίδα 12 του δέκτη στο μακρινό άκρο.Τα ευθεία καλώδια (τύπου Α) είναι για άλλες εφαρμογές όπως παράλληλη οπτική με την ίδια διάταξη καρφίτσες.

Ε: Είναι αυτό το καλώδιο συμβατό με το 400G Ethernet;

Α:Ναι, υποστηρίζει 400GBASE-SR8 και 800GBASE-SR8 όταν χρησιμοποιείται με κατάλληλες οπτικές ενότητες 400G/800G.

Ε: Ποια είναι η ελάχιστη ακτίνα κάμπωσης κατά την εγκατάσταση;

Α:Η ελάχιστη ακτίνα κάμπωσης είναι 30 mm οπουδήποτε στο καλώδιο.

Προφυλάξεις και κατευθυντήριες γραμμές χειρισμού

• Καθαρίστε πριν τη χρήση:Πάντοτε να καθαρίζετε τους συνδέσμους MPO με κατάλληλα καθαριστικά ενός κλικ πριν από την εισαγωγή· η μόλυνση προκαλεί σφάλματα σύνδεσης.
• Καπάκια σκόνης:Διατηρήστε τα προστατευτικά καπάκια μέχρι τη στιγμή της εγκατάστασης.
• Ευαισθητοποίηση σχετικά με την ΕΕΔ:Παρόλο που το καλώδιο είναι παθητικό, συνδέεται σε αισθητούς σε ESD πομπούς με τη χρήση γειωμένων ιμάντων καρπού.
• Ράδιο κάμψης:Η ακτίνα κάμψης δεν πρέπει να υπερβαίνει τα 30 mm. Αποφύγετε την ένταση των συνδέσμων.
• Συμβατότητα:Επαληθεύστε τον τύπο του δέκτη (APC vs UPC) πριν παραγγείλετε.
