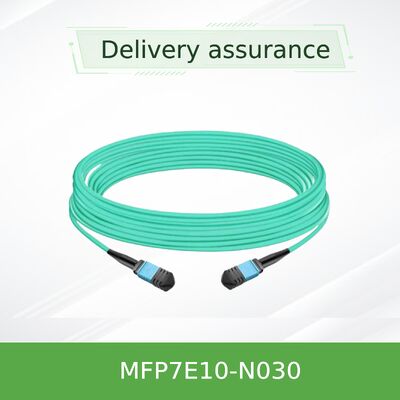

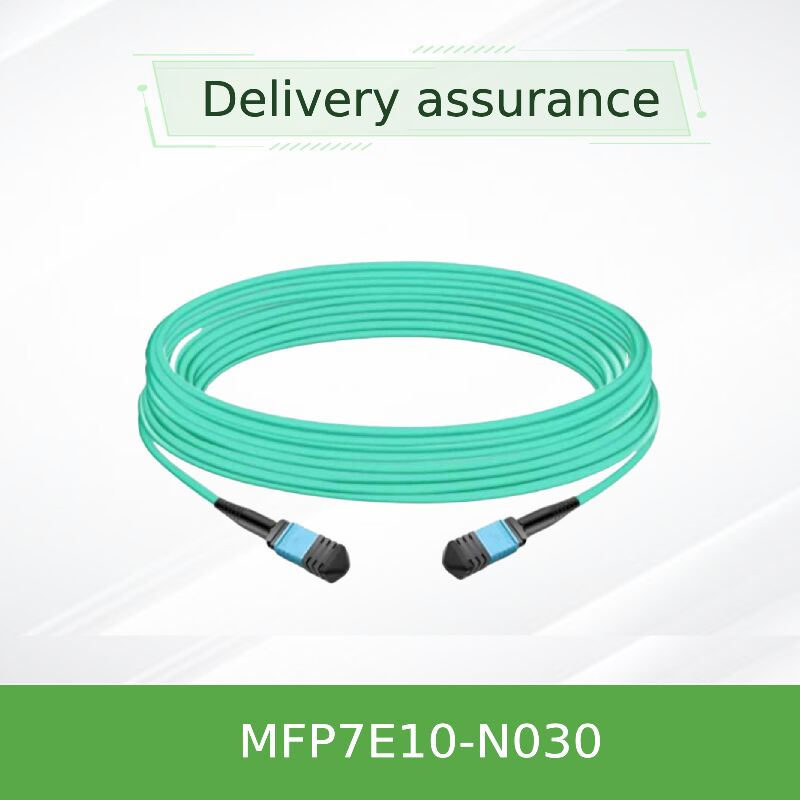

Καλώδιο οπτικής ίνας NVIDIA Mellanox MFP7E10-N030 30m MPO-12/APC Multimode OM4 Τύπου-Β για 800G/400G
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N030 (980-9I557-00N030) |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο: | MFP7E10-N030 | Μήκος: | 30 Μ |
|---|---|---|---|
| Τύπος ινών: | Πολυτροπικό OM4 | Συνδέσεις: | MPO-12/APC (θηλυκό) |
| Απώλεια εισαγωγής: | ≤ 0,362 dB | Απώλεια επιστροφής: | ≥ 35 dB |
| Επισημαίνω: | Καλώδιο οπτικής ίνας Mellanox OM4 30m,Καλώδιο MPO-12 APC multimode,Οπτική ίνα Mellanox 800G 400G |
||
Περιγραφή προϊόντων
Καλώδιο οπτικής ίνας multimode MPO-12/APC σε MPO-12/APC εκτεταμένης εμβέλειας 30 μέτρων με 8 ενεργές ίνες – βελτιστοποιημένο για οπτικούς πομποδέκτες 800G twin-port OSFP και 400G QSFP112 σε μεγάλης κλίμακας InfiniBand NDR και δίκτυα κέντρων δεδομένων 400GbE.
- Θηλυκό MPO-12/APC σε θηλυκό MPO-12/APC, διαμόρφωση διασταύρωσης τύπου Β 8 ινών
- Μήκος 30 μέτρων με διάμετρο 3,0 mm, περίβλημα LSZH aqua (OM4 multimode)
- Υποστηρίζει πομποδέκτες OSFP twin-port 800Gb/s και OSFP/QSFP112 400Gb/s
- Γωνιακή Φυσική Επαφή (APC) στίλβωση 8° για ελάχιστη ανάκλαση
- Απώλεια εισαγωγής ≤0,35 + 0,0004*L dB, Απώλεια επιστροφής ≥35dB
- Διασταύρωση 8 ινών τύπου Β: Η ίνα 1 συνδέεται με την ίνα 12 στο αντίθετο άκρο – διασφαλίζοντας τη σωστή ευθυγράμμιση Tx-to-Rx για τους οπτικούς πομποδέκτες.
- Στίλβωση APC: Η γωνιακή όψη 8 μοιρών μειώνει τις ανακλάσεις, κρίσιμη για την ακεραιότητα του σήματος στα 100G PAM4 ανά κανάλι σε μεγαλύτερες αποστάσεις.
- Ίνα Multimode OM4: Ίνες 50/125μm βελτιστοποιημένες για εμβέλεια 30μ με χαμηλή απώλεια εισαγωγής· περίβλημα aqua για εύκολη αναγνώριση.
- Περίβλημα LSZH: Υλικό Low Smoke Zero Halogen για αυξημένη ασφάλεια σε περιβάλλοντα κέντρων δεδομένων.
- Αυστηρός Έλεγχος: 100% έλεγχος απώλειας εισαγωγής και απώλειας επιστροφής για αξιόπιστη απόδοση εκτός συσκευασίας.
Το MFP7E10-N030 συμμορφώνεται με IEC 61754-7 (οικογένεια συνδετήρων MPO), GR-1435, και ANSI/TIA/EIA 604-5. Χρησιμοποιεί 8 ενεργές ίνες multimode (50/125μm OM4) με στίλβωση APC 8°. Η καλωδίωση διασταύρωσης τύπου Β διασφαλίζει τη σωστή ευθυγράμμιση Tx-to-Rx ανά pinout πομποδέκτη. Κατάλληλο για InfiniBand NDR, 400GbE, και NVLink πρωτόκολλα όταν χρησιμοποιείται με συμβατές οπτικές μονάδες (MMA4Z00-NS, MMA1Z00-NS).
Σε έναν πομποδέκτη OSFP 800G twin-port, δύο οπτικές διεπαφές 4 καναλιών μεταδίδουν και λαμβάνουν μέσω ξεχωριστών ινών. Το MFP7E10-N030 χρησιμοποιεί ένα σχήμα διασταύρωσης τύπου Β: η ίνα 1 στο άκρο Α συνδέεται με την ίνα 12 στο άκρο Β, η ίνα 2 με την 11, κ.λπ. Αυτό διασφαλίζει ότι ο πομπός της λωρίδας 1 ευθυγραμμίζεται με τον φωτοανιχνευτή της λωρίδας 12 στο μακρινό άκρο. Η γωνιακή στίλβωση 8° (APC) κατευθύνει τυχόν ανακλώμενο φως μακριά από την κοιλότητα του λέιζερ, αποτρέποντας την παραμόρφωση του σήματος και διατηρώντας χαμηλά ποσοστά σφαλμάτων bit στα 100G PAM4 ανά κανάλι σε αποστάσεις 30 μέτρων.
- Quantum-2 Switch σε Switch: Σύνδεση πομποδεκτών OSFP 800G twin-port μεταξύ πολλαπλών ραφιών σε απόσταση έως 30μ.
- Switch σε ConnectX-7/BlueField-3: Σύνδεση ToR switches με προσαρμογείς 400G (OSFP ή QSFP112) σε γειτονικά ράφια.
- Δίκτυα NVLink: Οπτική διασύνδεση για συστοιχίες GPU που χρησιμοποιούν NVLink μέσω οπτικής ίνας.
- Κέντρα Δεδομένων Hyperscale: Οπτικές συνδέσεις μεσαίας εμβέλειας από ράφι σε ράφι με πάνελ σύνδεσης.
| Μοντέλο | Μήκος | Τύπος Συνδετήρα | Αριθμός Ινών | Τύπος Ίνας | Περίβλημα | Απώλεια Εισαγωγής |
|---|---|---|---|---|---|---|
| MFP7E10-N030 | 30 μ | Θηλυκό MPO-12/APC | 8 ενεργές + 4 ανενεργές | OM4 (50/125μm) | Aqua LSZH, 3,0mm | ≤0,35 + 0,0004*30 = ≤0,362 dB |
| MFP7E10-N010 | 10 μ | Θηλυκό MPO-12/APC | 8 ενεργές | OM4 | Aqua LSZH | ≤0,354 dB |
| MFP7E10-N050 | 50 μ | Θηλυκό MPO-12/APC | 8 ενεργές | OM4 | Aqua LSZH | ≤0,37 dB |
Σημείωση: Θερμοκρασία λειτουργίας 0°C έως 70°C, αποθήκευσης -40°C έως 85°C. Ελάχιστη ακτίνα κάμψης 30mm. Διασταύρωση τύπου Β σύμφωνα με IEC 61754-7.
- vs. Καλώδια Χαλκού: Μεγαλύτερη εμβέλεια (30μ) με χαμηλότερο βάρος, καλύτερη ροή αέρα και ανοσία σε EMI.
- Στίλβωση APC: Ανώτερη απώλεια επιστροφής (≥35dB) σε σύγκριση με την UPC, κρίσιμη για συνδέσεις 100G-PAM4 σε απόσταση.
- Διασταύρωση Τύπου Β: Συμβατότητα plug-and-play με πομποδέκτες NVIDIA – δεν απαιτείται χειροκίνητη διασταύρωση.
- Απόδοση OM4: Βελτιστοποιημένο για εμβέλεια 30μ με ελάχιστη απώλεια εισαγωγής, υποστηρίζοντας μελλοντικές αναβαθμίσεις σε 800G.
Προσφέρουμε 24/7 τεχνική συμβουλευτική, υπηρεσίες RMA και υποστήριξη σχεδιασμού υποδομής καλωδίωσης. Κάθε MFP7E10-N030 υποστηρίζεται από εγγύηση 1 έτους και 100% εργοστασιακό έλεγχο. Διαθέσιμα προσαρμοσμένα μήκη για μαζικές παραγγελίες. Το απόθεμά μας διασφαλίζει αποστολή την ίδια ημέρα για είδη σε απόθεμα. Διατίθεται υποστήριξη προπωλήσεων για επαλήθευση συμβατότητας πομποδεκτών.
Ε: Με ποιους πομποδέκτες είναι συμβατό αυτό το καλώδιο;
Α: Έχει σχεδιαστεί για τις οπτικές μονάδες NVIDIA MMA4Z00-NS (twin-port OSFP DR8), MMA4Z00-NS400 (OSFP) και MMA1Z00-NS400 (QSFP112) που χρησιμοποιούνται σε ConnectX-7 και BlueField-3.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με συνδετήρες MPO/UPC;
Α: Όχι. Οι συνδετήρες APC (γωνιακοί) και UPC (υπερ-στίλβωση) έχουν διαφορετικές όψεις και δεν θα ταιριάξουν σωστά – χρησιμοποιείτε πάντα APC με APC.
Ε: Ποια είναι η διαφορά μεταξύ καλωδίων τύπου Β και ευθύγραμμων καλωδίων;
Α: Η διασταύρωση τύπου Β (ίνα 1 προς 12) ταιριάζει με το pinout των οπτικών πομποδεκτών όπου η λωρίδα πομπού 1 ευθυγραμμίζεται με τη λωρίδα δέκτη 12 στο μακρινό άκρο. Τα ευθύγραμμα καλώδια (τύπου Α) είναι για άλλες εφαρμογές, όπως παράλληλα οπτικά με την ίδια διάταξη pin.
Ε: Είναι αυτό το καλώδιο συμβατό με 400G Ethernet;
Α: Ναι, υποστηρίζει 400GBASE-SR8 και 800GBASE-SR8 όταν χρησιμοποιείται με τις κατάλληλες οπτικές μονάδες 400G/800G.
Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση;
Α: Η ελάχιστη ακτίνα κάμψης είναι 30mm οπουδήποτε στο καλώδιο. Αποφύγετε απότομες κάμψεις κοντά στους συνδετήρες.
- Καθαρισμός Πριν τη Χρήση: Καθαρίζετε πάντα τους συνδετήρες MPO με κατάλληλους καθαριστές one-click πριν την εισαγωγή – η μόλυνση προκαλεί σφάλματα σύνδεσης.
- Προστατευτικά Καπάκια: Διατηρείτε τα προστατευτικά καπάκια μέχρι τη στιγμή της εγκατάστασης· αποθηκεύετε τα καπάκια για μελλοντική χρήση.
- Επίγνωση ESD: Παρόλο που το καλώδιο είναι παθητικό, συνδέεται σε πομποδέκτες ευαίσθητους σε ESD – χρησιμοποιείτε γειωμένους ιμάντες καρπού.
- Ακτίνα Κάμψης: Μην υπερβαίνετε την ακτίνα κάμψης των 30mm· αποφύγετε την τάση στους συνδετήρες.
- Συμβατότητα: Επαληθεύστε τον τύπο του πομποδέκτη (APC έναντι UPC) πριν την παραγγελία – αυτό το καλώδιο είναι μόνο APC.
