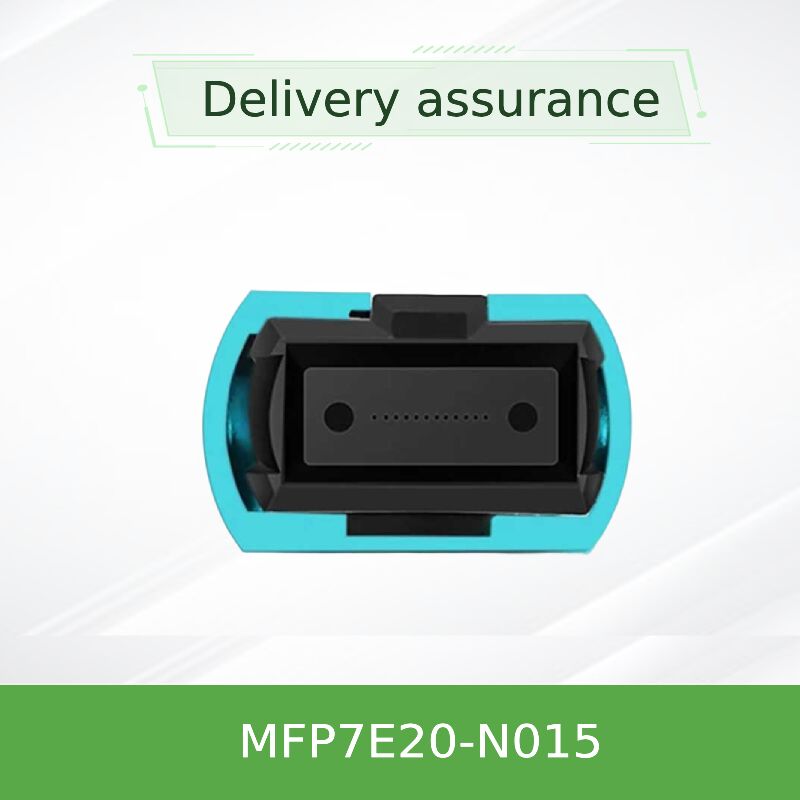

Καλώδιο διαχωριστή οπτικών ινών NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC Multimode 50m OM4 LSZH για διασύνδεση 400G OSFP/QSFP112

Καλώδιο διαχωριστή οπτικών ινών πολλαπλών τρόπων NVIDIA MFP7E20-N015 1:2

Βασικά Πλεονεκτήματα: Χρησιμοποιεί 8 ενεργές οπτικές ίνες πολλαπλών τρόπων (50/125μm) σε διαμόρφωση διακλάδωσης 1×MPO-12/APC σε 2×MPO-12/APC. Το ένα άκρο συνδέεται σε έναν πομποδέκτη OSFP διπλής θύρας 800G. Τα δύο άκρα διαχωρισμού συνδέονται σε κάρτες δικτύου 400G OSFP ή QSFP112, παρέχοντας 200Gb/s ανά κλάδο. Η καλωδίωση διασταύρωσης τύπου Β, η εξαιρετικά χαμηλή απώλεια εισαγωγής και η εμβέλεια έως 50 μέτρα την καθιστούν ιδανική για διασύνδεση οπτικών ινών υψηλής πυκνότητας σε σύγχρονα κέντρα δεδομένων.

• ✔ Σχεδιασμός διακλάδωσης
  1×MPO/APC → 2×MPO/APC (8 ίνες / 4 λωρίδες)
• ✔ Μέγιστη Απόσταση
  50m (OM4) / 30m (OM3)
• ✔ Υποστήριξη Πρωτοκόλλου
  InfiniBand NDR / Ethernet / NVLink
• ✔ Περίβλημα LSZH
  OFNR/LSZH, επιβραδυντικό φλόγας, ασφαλές

Βασικά Χαρακτηριστικά

• Οι ακραίες επιφάνειες MPO-12/APC με γωνία 8° ελαχιστοποιούν την ανακλαστικότητα (απώλεια επιστροφής ≥35 dB), εξασφαλίζοντας εξαιρετική ακεραιότητα σήματος.
• Ο μηχανισμός ασφάλισης push-pull επιτρέπει γρήγορη απελευθέρωση σε ράφια υψηλής πυκνότητας. εύκαμπτο στρογγυλό περίβλημα καλωδίου με ελάχιστη ακτίνα κάμψης 30 mm.
• Συμμορφώνεται με τα πρότυπα Telcordia GR-1435 και IEC 61754-7, κατασκευασμένο με οπτική ίνα πολλαπλών τρόπων 50/125 μm (OM3/OM4).
• Καλωδίωση διασταύρωσης τύπου Β: η ίνα μετάδοσης στην ακίδα 1 ευθυγραμμίζεται με την ίνα λήψης στην ακίδα 12 στο μακρινό άκρο — δεν απαιτείται επιπλέον διαμόρφωση.
• Δοκιμασμένο στο εργοστάσιο από την NVIDIA για εγγυημένη απόδοση εκτός συσκευασίας, συμβατό με κάρτες NIC ConnectX-7 και μονάδες DPU BlueField-3.

Τεχνολογία & Πρότυπα

Οπτική Μηχανή MPO/APC Χαμηλής Απώλειας: Οι οπές ευθυγράμμισης ακριβείας και οι πείροι καθοδήγησης, σε συνδυασμό με φινίρισμα φυσικής επαφής (APC) με γωνία 8°, διατηρούν την απώλεια εισαγωγής τόσο χαμηλή όσο ≤0,35 dB + 0,0004 × L (L σε μέτρα). Η γωνιακή γεωμετρία εκτρέπει αποτελεσματικά τις ανακλάσεις προς τα πίσω μακριά από την πηγή λέιζερ, διατηρώντας την ποιότητα του σήματος ακόμη και σε συνδέσεις 50 μέτρων.

Διασταυρωμένη Τοπολογία (Τύπου Β): Οι οπτικές ίνες είναι διατεταγμένες έτσι ώστε η λωρίδα 1 (μετάδοση) στον πρώτο σύνδεσμο να αντιστοιχεί στη λωρίδα 12 (λήψη) στον απέναντι σύνδεσμο. Αυτό το σχήμα διασταύρωσης είναι υποχρεωτικό για την τυπική σύζευξη πομποδεκτών και διασφαλίζει σωστή ευθυγράμμιση Tx-Rx χωρίς καλώδια διασταύρωσης.

Αρχή Λειτουργίας

Το καλώδιο λειτουργεί ως παθητικός οπτικός διαχωριστής/συνδυαστής. Στην πλευρά του OSFP διπλής θύρας 800G, ο ενιαίος σύνδεσμος MPO περιέχει τέσσερις ίνες μετάδοσης και τέσσερις ίνες λήψης (σύνολο 8 ινών). Εσωτερικά, αυτές οι 8 ίνες χωρίζονται σε δύο ομάδες των τεσσάρων (2 Tx + 2 Rx ανά κλάδο) και δρομολογούνται στους δύο συνδέσμους MPO στα άκρα διαχωρισμού. Κάθε κλάδος παρέχει ένα ζεύγος μετάδοσης 2 ινών και ένα ζεύγος λήψης 2 ινών, επιτρέποντας αμφίδρομη σηματοδότηση 200G PAM4. Επειδή οι ίνες είναι διασταυρωμένες (Τύπου Β), το οπτικό σήμα από τη λωρίδα 1 του πομποδέκτη Α προσγειώνεται αυτόματα στη λωρίδα 12 του πομποδέκτη Β, ολοκληρώνοντας τη σύνδεση χωρίς καμία ηλεκτρική επεξεργασία.

Εφαρμογές & Τυπικές Αναπτύξεις

• Διασύνδεση ενός πομποδέκτη OSFP DR8 διπλής θύρας 800G (π.χ., NVIDIA MMA4Z00-NS) σε έναν διακόπτη spine με δύο ξεχωριστές κάρτες δικτύου 400G OSFP ή QSFP112 σε διακομιστές υπολογιστών ή αποθήκευσης.
• Ενεργοποίηση οπτικών συνδέσεων 200G χρησιμοποιώντας μόνο δύο ίνες ανά κατεύθυνση — ιδανικό για αναβάθμιση υφιστάμενης υποδομής 100G.
• Τοπολογίες leaf-spine υψηλής ταχύτητας σε κέντρα δεδομένων AI και cloud, όπου επαρκεί η συνδεσιμότητα πολλαπλών τρόπων μικρής εμβέλειας (50 m).
• Συστοιχίες NVLink ή InfiniBand που απαιτούν αξιόπιστη, χαμηλής καθυστέρησης διακλάδωση οπτικών ινών από μονάδες διπλής θύρας.

Τεχνικές Προδιαγραφές

Πίνακας Παραγγελίας & Επιλογής

*Όλα τα καλώδια είναι παθητικά, διασταύρωσης τύπου Β και διαθέτουν πράσινα περιβλήματα συνδέσμων NVIDIA (MPO-12/APC).

Γιατί να επιλέξετε το MFP7E20-N015;

• Βελτιστοποιημένο για 800G Twin-Port OSFP: Σε αντίθεση με τα ευθύγραμμα καλώδια MPO, αυτό το καλώδιο διαχωριστή ξεκλειδώνει το πλήρες δυναμικό των πομποδεκτών διπλής ταχύτητας 800G τροφοδοτώντας δύο ανεξάρτητες κάρτες δικτύου 400G (ή μία κάρτα 400G και μία κάρτα 200G).
• Ανώτερη Ποιότητα Σήματος: Το φινίρισμα APC 8° εγγυάται απώλεια επιστροφής >35 dB, σημαντικά καλύτερη από τους τυπικούς συνδέσμους UPC (εξαιρετικά επίπεδους) που χρησιμοποιούνται σε παλαιότερες συνδέσεις 100G/200G.
• Έτοιμο για το μέλλον για 200G ανά λωρίδα: Με δύο ίνες ανά κατεύθυνση, υποστηρίζει εγγενώς σηματοδότηση 200G PAM4 — έτοιμο για αναπτύξεις επόμενης γενιάς 1.6T.
• Ανθεκτικότητα & Ασφάλεια: Το περίβλημα LSZH μειώνει τις τοξικές εκπομπές σε περίπτωση πυρκαγιάς. η πιστοποίηση Telcordia GR-1435 διασφαλίζει μακροπρόθεσμη μηχανική αξιοπιστία.

Υπηρεσία & Υποστήριξη

• Διαθεσιμότητα: Πάνω από 10 εκατομμύρια USD σε απόθεμα έτοιμο για αποστολή, συμπεριλαμβανομένης ολόκληρης της σειράς MFP7E20-Nxxx (3m έως 50m).
• Εγγύηση: Όλα τα καλώδια συνοδεύονται από περιορισμένη εγγύηση του κατασκευαστή για ελαττώματα υλικών και κατασκευής.
• Τεχνική Υποστήριξη: 24/7 συμβουλευτική πριν και μετά την πώληση — επικοινωνήστε με τους ειδικούς δικτύων μας για καθοδήγηση καλωδίωσης ή επικύρωση συμβατότητας.
• Logistics: Γρήγορη παγκόσμια παράδοση με ακριβή παρακολούθηση. οι παραγγελίες επεξεργάζονται εντός 24 ωρών.

Συχνές Ερωτήσεις

Σημαντικές Προφυλάξεις

• Συμβατότητα: Χρησιμοποιήστε μόνο με πομποδέκτες που διαθέτουν υποδοχές MPO-12/APC (πράσινο περίβλημα). Μην τα πιέζετε σε θύρες MPO-12/UPC (μπλε) — η ασυμφωνία γωνίας θα καταστρέψει και τους δύο συνδέσμους.
• Περιβαλλοντικές: Θερμοκρασία λειτουργίας 0-70°C. υγρασία 10-85% χωρίς συμπύκνωση. Αποφύγετε την επαφή με υγρά.
• Προσοχή ESD: Αν και το ίδιο το καλώδιο δεν είναι ευαίσθητο σε ESD, οι πομποδέκτες στους οποίους συνδέεται είναι. Ακολουθήστε τις πρακτικές γείωσης ESD κατά την εγκατάσταση.
• Ακτίνα Κάμψης: Ποτέ μην κάμπτετε το καλώδιο πιο σφιχτά από 30 mm για να αποφύγετε μικρο-ρωγμές και αυξημένη εξασθένηση.
• FCC Κλάση Α: Αυτό το προϊόν προορίζεται για εμπορική/βιομηχανική χρήση. Σε οικιστικό περιβάλλον μπορεί να προκαλέσει παρεμβολές ραδιοφώνου.
