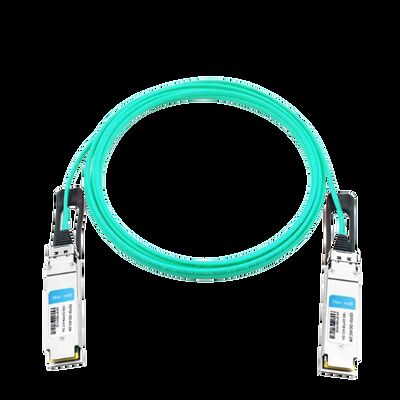

Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR ενεργό οπτικό καλώδιο 20m InfiniBand LSZH VCSEL

Καλώδιο Οπτικής Ενεργής Τύπου Mellanox MFA1A00-E020 100Gb/s QSFP28

Βασικά Πλεονεκτήματα:Το MFA1A00-E020 είναι ένα ενεργό οπτικό καλώδιο βασισμένο σε VCSEL, σχεδιασμένο για συστήματα InfiniBand EDR 100Gb/s. Παρέχει προβλέψιμη χαμηλή καθυστέρηση, καταναλώνει μόνο 2.2W ανά άκρο (με επαναχρονισμό) και υποστηρίζει αποστάσεις έως 100m — ξεπερνώντας κατά πολύ τους περιορισμούς των παθητικών DAC. Οι συνδετήρες QSFP28 που μπορούν να συνδεθούν/αποσυνδεθούν εν λειτουργία, ο ενσωματωμένος επαναχρονισμός και η προγραμματιζόμενη διαμόρφωση σήματος το καθιστούν την προτιμώμενη επιλογή για υπολογιστές υψηλής απόδοσης και πυκνά δίκτυα κέντρων δεδομένων.

• ✔ Ρυθμός Δεδομένων
  100Gb/s (4× 25G NRZ)
• ✔ Εμβέλεια
  20 μέτρα (OM3/OM4 MMF)
• ✔ Κατανάλωση Ενέργειας
  2.2W τυπική (με επαναχρονισμό ενεργοποιημένο)
• ✔ Πρωτόκολλο
  InfiniBand EDR / 100GbE

Βασικά Χαρακτηριστικά

• Τέσσερις πομποδέκτες οπτικών ινών πολλαπλών τρόπων ανά άκρο, καθένας ικανός για 26Gb/s, εξασφαλίζοντας περιθώριο για σηματοδότηση EDR.
• Επιλέξιμος επαναχρονισμός ανά γραμμή τόσο για τον πομπό όσο και για τον δέκτη στα 25–26Gbps· αυτόματη διαπραγμάτευση σε χαμηλότερους ρυθμούς όταν ο επαναχρονισμός είναι απενεργοποιημένος.
• Προγραμματιζόμενο πλάτος εξόδου δέκτη και προ-έμφαση, συν προγραμματιζόμενος εξισωτής εισόδου πομπού και σιγαστήρας.
• Τυπική ηλεκτρική διεπαφή QSFP28 συμβατή με SFF-8665· διαχείριση I²C σύμφωνα με SFF-8636.
• BER καλύτερο από 1E-15, μανδύας LSZH (Low Smoke Zero Halogen), συμβατό με RoHS.

Τεχνολογία & Πρότυπα

Αρχιτεκτονική VCSEL + DSP: Κάθε άκρο του MFA1A00-E020 ενσωματώνει τέσσερις συστοιχίες VCSEL 850nm και αντίστοιχους ανιχνευτές PIN. Η ενσωματωμένη δυνατότητα επαναχρονισμού (CDR) καθαρίζει το μάτι του σήματος τόσο για τον Tx όσο και για τον Rx, επιτρέποντας στο καλώδιο να επεκτείνει την εμβέλεια διατηρώντας τα ποσοστά σφαλμάτων bit κάτω από 10⁻¹⁵. Ο προγραμματιζόμενος εξισωτής εισόδου αντισταθμίζει τις απώλειες των ίχνων PCB και η προ-έμφαση εξόδου διαμορφώνει το σήμα για να πληροί τις αυστηρές απαιτήσεις μάσκας InfiniBand.

Διαχείριση & Διαγνωστικά: Μέσω της διεπαφής I²C (SFF‑8636), οι κεντρικοί υπολογιστές μπορούν να διαβάζουν παρακολούθηση θερμοκρασίας, τάσης και οπτικής ισχύος, καθώς και να προσαρμόζουν την εξίσωση και την έξοδο swing — επιτρέποντας τη λεπτομερή ρύθμιση για κρίσιμους συνδέσμους.

Αρχή Λειτουργίας

Το MFA1A00-E020 μετατρέπει τα ηλεκτρικά σήματα 25G NRZ από τη θύρα QSFP28 του κεντρικού υπολογιστή σε οπτικά σήματα χρησιμοποιώντας τέσσερα λέιζερ VCSEL. Αυτά τα οπτικά σήματα ταξιδεύουν μέσω παράλληλων οπτικών ινών πολλαπλών τρόπων προς το απομακρυσμένο άκρο, όπου φωτοδίοδοι PIN τα μετατρέπουν ξανά σε ηλεκτρικά δεδομένα. Τα εσωτερικά κυκλώματα ανάκτησης ρολογιού και δεδομένων (CDR) μπορούν να ενεργοποιηθούν για να επαναχρονίσουν τα σήματα, εξαλείφοντας το jitter που συσσωρεύεται στη ηλεκτρική διεπαφή. Επειδή το καλώδιο είναι "ενεργό", δεν απαιτείται εξωτερικό τροφοδοτικό πέρα από τα 3.3V που παρέχονται από την υποδοχή του κεντρικού υπολογιστή, και όλη η οπτική μετατροπή συμβαίνει μέσα στο περίβλημα του συνδετήρα.

Εφαρμογές & Τυπικές Αναπτύξεις

• Συστοιχίες InfiniBand EDR σε περιβάλλοντα HPC (υπερυπολογιστές Top500, ερευνητικά εργαστήρια).
• Διασυνδέσεις 100G Ethernet leaf-spine σε εικονικοποιημένα κέντρα δεδομένων.
• Συνδεσιμότητα αποθήκευσης-προς-διακόπτη για NVMe-over-Fabrics υψηλής απόδοσης.
• Οπτικές συνδέσεις μικρής εμβέλειας όπου τα καλώδια DAC είναι πολύ βαριά ή περιορισμένα σε εμβέλεια (20m έως 100m).

Τεχνικές Προδιαγραφές

Πίνακας Επιλογής (Μερικός)

Γιατί να επιλέξετε το MFA1A00-E020;

• Εκτεταμένη Εμβέλεια έναντι DAC: Στα 20m, καλύπτει εύκολα αποστάσεις από την κορυφή του rack έως το τέλος της σειράς, όπου τα παθητικά χάλκινα καλώδια θα απαιτούσαν επαναλήπτες σήματος ή θα γίνονταν πολύ ογκώδη.
• Ενσωματωμένος Επαναχρονισμός: Σε αντίθεση με τα παθητικά ή γραμμικά AOC, η σειρά MFA1A00 περιλαμβάνει πραγματικά κυκλώματα CDR σε όλες τις τέσσερις γραμμές, εξαλείφοντας το jitter και εγγυώμενη τη συμμόρφωση με τις αυστηρές μάσκες InfiniBand EDR.
• Χαμηλότερη Κατανάλωση Ενέργειας στην Κατηγορία: 2.2W τυπική (με επαναχρονισμό) μειώνει το θερμικό φορτίο σε διακόπτες υψηλής πυκνότητας και κάρτες δικτύου, συμβάλλοντας στη συνολική PUE του κέντρου δεδομένων.
• Προγραμματιζόμενη Διαμόρφωση Σήματος: Λεπτομερής ρύθμιση εξίσωσης και προ-έμφασης μέσω I²C — ανεκτίμητο για την αντιμετώπιση προβλημάτων οριακών συνδέσεων ή προσαρμοσμένης ενσωμάτωσης συστήματος.

Υπηρεσία & Υποστήριξη

• Απόθεμα: Πάνω από 10 εκατομμύρια USD σε απόθεμα, συμπεριλαμβανομένης της πλήρους σειράς MFA1A00-Exxx από 1m έως 100m.
• Εγγύηση: 1-ετής περιορισμένη εγγύηση υλικού (επισκευή/αντικατάσταση εξαρτημάτων).
• Τεχνική Υποστήριξη: 24/7 μηχανική υποστήριξη για ερωτήματα ανάπτυξης και συμβατότητας.
• Παράδοση: Παγκόσμια αποστολή με παρακολούθηση σε πραγματικό χρόνο· οι περισσότερες παραγγελίες εκπληρώνονται εντός 24 ωρών.

Συχνές Ερωτήσεις

Σημαντικές Προφυλάξεις

• Ευαισθησία σε Ηλεκτροστατική Εκκένωση (ESD): Παρόλο που η συναρμολόγηση του καλωδίου είναι ανθεκτική, οι συνδετήρες QSFP28 περιέχουν εξαρτήματα ευαίσθητα σε στατικό ηλεκτρισμό. Χειριστείτε χρησιμοποιώντας γειωμένους ιμάντες καρπού και τοποθετήστε σε αντιστατικά χαλάκια.
• Ακτίνα Κάμψης: Μην κάμπτετε την οπτική ίνα πιο σφιχτά από 30mm για να αποφύγετε οπτική ζημιά.
• Εύρος Θερμοκρασίας: Λειτουργήστε μόνο εντός θερμοκρασίας περιβλήματος 0-70°C· η παρατεταμένη έκθεση σε ακραίες θερμοκρασίες μπορεί να μειώσει τη διάρκεια ζωής των VCSEL.
• Καθαρισμός Συνδετήρα: Επιθεωρήστε και καθαρίστε τους συνδετήρες τύπου MPO (μέσα στον κλωβό QSFP28) πριν από κάθε εισαγωγή — χρησιμοποιήστε εγκεκριμένα οπτικά καθαριστικά.
• Προϊόν Λέιζερ Κλάσης 1: Συμμορφώνεται με το IEC 60825-1. Αποφύγετε την άμεση έκθεση των ματιών στο άνοιγμα.
