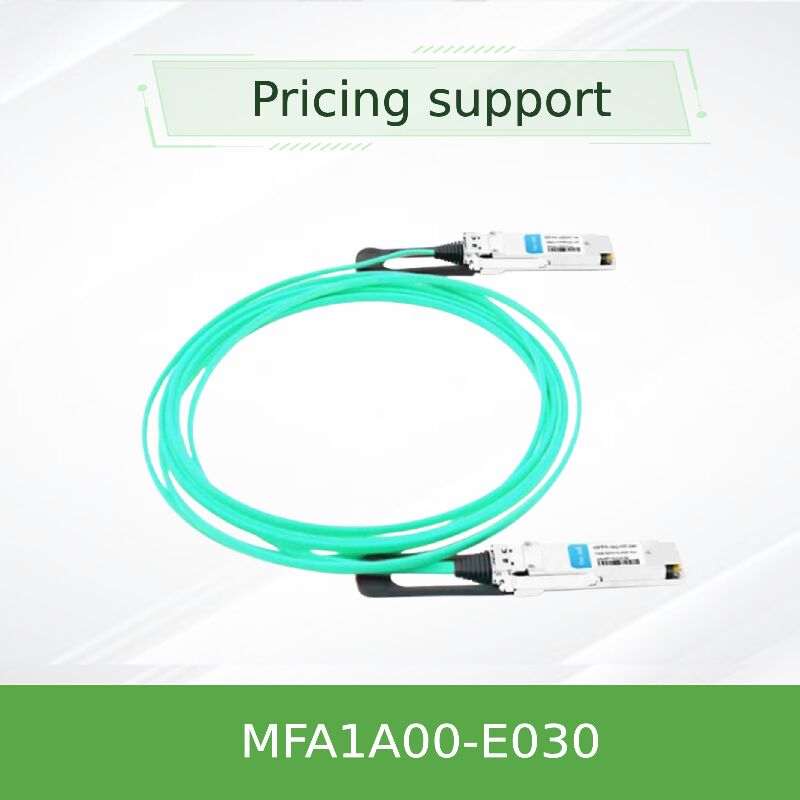

Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR ενεργό οπτικό καλώδιο 30m InfiniBand LSZH VCSEL

Δικτυακό δίκτυο που χρησιμοποιείται για την παραγωγή ηλεκτρικών συλλέκτων

Βασικά πλεονεκτήματα:Το MFA1A00-E030 είναι ένα ενεργό οπτικό καλώδιο βασισμένο σε VCSEL που έχει σχεδιαστεί για περιβάλλοντα InfiniBand EDR 100Gb / s. Εγγυάται προβλέψιμη εξαιρετικά χαμηλή καθυστέρηση, καταναλώνει μόλις 2.2W ανά άκρο (με ενεργοποίηση επαναχρονισμού), και υποστηρίζει αποστάσεις έως και 30 μέτρα, μια σημαντική επέκταση σε σχέση με τις παθητικές λύσεις χαλκού.και προγραμματιζόμενο κλιματισμό σήματος, αυτό το AOC είναι η βέλτιστη επιλογή για συστάδες υπολογιστών υψηλών επιδόσεων και πυκνούς τοπολογισμούς κέντρων δεδομένων.

• ✔ Ποσοστό δεδομένων
  100Gb/s (4× 25G NRZ)
• ✔ Επικοινωνία
  30 μέτρα (OM3/OM4 MMF)
• ✔ Κατανάλωση ενέργειας
  2.2W τυπικό (επαναλειτουργία)
• ✔ Υποστήριξη πρωτοκόλλου
  InfiniBand EDR / 100GbE

Βασικά χαρακτηριστικά

• Τέσσερις ανεξάρτητοι πολλαπλών συνθηκών δέκτες ινών σε κάθε άκρο, ο καθένας για λειτουργία 26Gb / s, παρέχοντας μεγάλο περιθώριο για σήμανση EDR.
• Επιλέξιμη επαναπρογραμματισμός ανά λωρίδα τόσο για τον πομπό όσο και για τον δέκτη σε 2526Gbps· προσαρμόζεται αυτόματα σε χαμηλότερες ταχύτητες δεδομένων όταν παρακάμπτεται η επαναπρογραμματισμός.
• Πλήρως προγραμματιζόμενο δέκτη, πλάτος εξόδου και προεξήγηση, συν προγραμματιζόμενη λειτουργία εξισορρόπησης εισόδου και σβήσιμης λειτουργίας.
• Ηλεκτρική διεπαφή QSFP28 που συμμορφώνεται με το πρότυπο SFF-8665 με διαχείριση I2C σύμφωνα με τις προδιαγραφές SFF-8636.
• Το ποσοστό σφάλματος κάτω από 1E-15, μειωμένο κάπνισμα μηδενικού αλογονίου (LSZH) και κατασκευή συμβατή με το RoHS.

Τεχνολογία & Πρότυπα

Προηγμένη αρχιτεκτονική VCSEL + CDR:Κάθε άκρο του MFA1A00-E030 ενσωματώνει τέσσερις συστοιχίες VCSEL 850nm με ταιριάζοντες φωτοανιχνευτές PIN.Τα ενσωματωμένα κυκλώματα ρολογιού και ανάκτησης δεδομένων (CDR) ανά λωρίδα μπορούν να ενεργοποιηθούν για να επαναχρονολογούν τόσο την μετάδοση όσο και την λήψη σημάτωνΟ προγραμματιζόμενος εξισωτής εισόδου αντισταθμίζει τις απώλειες υψηλής συχνότητας στην επιφάνεια υποδοχής,ενώ η προεξήγηση της εξόδου διαμορφώνει το σήμα για να ανταποκρίνεται στις αυστηρές απαιτήσεις μάσκας InfiniBand EDR.

Πλήρης ψηφιακή διάγνωση:Μέσω της διεπαφής I2C (SFF-8636), τα συστήματα υποδοχής μπορούν να έχουν πρόσβαση σε παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της τάσης τροφοδότησης και των επιπέδων οπτικής ισχύος.Οι ρυθμίσεις εξισορρόπησης και η κλίση εξόδου μπορούν να ρυθμίζονται δυναμικά, επιτρέποντας την τελική ρύθμιση για εφαρμογές κρίσιμης σημασίας ή βελτιστοποίηση συνδέσμων.

Αρχή λειτουργίας

Το MFA1A00-E030 μετατρέπει εισερχόμενα ηλεκτρικά σήματα 25G NRZ από την πύλη QSFP28 του οικοδεσπότη σε οπτικά σήματα χρησιμοποιώντας τέσσερα παράλληλα λέιζερ VCSEL.Αυτά τα οπτικά σήματα διαδίδονται μέσω μεμονωμένων πολυμέσων ινών στο απομακρυσμένο άκροΤα ενσωματωμένα κυκλώματα CDR μπορούν να ενεργοποιηθούν επιλεκτικά για να επαναχρονολογήσουν τις ροές δεδομένων,Εξάλειψη της υποβάθμισης του σήματος που προκαλείται από απώλειες ίχνη PCB ή αντανακλάσεις συνδέσμωνΌλα τα ενεργά συστατικά τροφοδοτούνται απευθείας από την τυπική τροφοδοσία 3.3V από την υποδοχή υποδοχής, και η πλήρης οπτική μετατροπή πραγματοποιείται μέσα στο περίβλημα του συνδέσμου,Παρουσίαση απρόσκοπτης εμπειρίας plug-and-play.

Εφαρμογές & Τυπικές Εφαρμογές

• Συγκεντρώσεις InfiniBand EDR σε περιβάλλοντα HPC (supercomputers Top500, ερευνητικά ιδρύματα, εργαστήρια προσομοίωσης).
• Οι 100G Ethernet συνδέονται μεταξύ τους μέσα σε εικονικά κέντρα δεδομένων και δίκτυα παρόχων cloud.
• Υψηλής απόδοσης συνδεσιμότητα αποθήκευσης-σਵਿτς για NVMe-oF και κατανεμημένα συστήματα αρχείων.
• Οπτικοί σύνδεσμοι μικρής έως μεσαίας εμβέλειας όπου τα καλώδια DAC είναι πολύ βαριά, δυσέλικτα ή περιορίζονται σε μικρότερες αποστάσεις.

Τεχνικές προδιαγραφές

Πίνακας επιλογής (Μέρος)

Γιατί να επιλέξετε το MFA1A00-E030;

• Εκτεταμένη εμβέλεια μέσω DAC:Σε απόσταση 30 μέτρων, το AOC αυτό εκτείνεται εύκολα από την κορυφή του ράφου έως το τέλος της σειράς, όπου τα παθητικά καλώδια χαλκού θα απαιτούσαν ενεργούς επαναλήπτες ή θα γίνονταν πολύ δύσκολα για να διασταυρωθούν.
• Αληθινή ικανότητα ανάκτησης:Σε αντίθεση με τις παθητικές ή γραμμικές οπτικές λύσεις, η σειρά MFA1A00 διαθέτει ειδικά κυκλώματα CDR σε όλες τις τέσσερις λωρίδες, εξασφαλίζοντας τη συμμόρφωση με τις αυστηρές προδιαγραφές ακεραιότητας σήματος InfiniBand EDR.
• Πρωταγωνιστική ενεργειακή απόδοση:Καταναλώνει μόνο 2.2W τυπικά (με ενεργοποίηση επαναχρονισμού), ελαχιστοποιεί το θερμικό φορτίο σε διακόπτες υψηλής πυκνότητας και κάρτες δικτύου, συμβάλλοντας στη βελτίωση της PUE του κέντρου δεδομένων.
• Βελτιστοποίηση σήματος προγραμματισμού πεδίου:Η εξίσωση λεπτών ρυθμίσεων και η προεπιβεβαίωση μέσω της διεπαφής I2C είναι ένα ανεκτίμητο εργαλείο για την αντιμετώπιση προβλημάτων των περιθωριακών συνδέσεων ή της προσαρμοσμένης ολοκλήρωσης συστημάτων.

Υπηρεσία & Υποστήριξη

• Απογραφή:Περισσότερα από 10 εκατ. δολάρια ΗΠΑ, συμπεριλαμβανομένης της πλήρους σειράς MFA1A00‐Exxx από 1m έως 100m μήκους.
• Εγγύηση:Εγγύηση περιορισμένης διάρκειας ενός έτους για υλικό που καλύπτει την επισκευή ή αντικατάσταση εξαρτημάτων.
• Τεχνική υποστήριξη:24/7 τεχνική υποστήριξη για την ανάπτυξη, τη συμβατότητα και την αντιμετώπιση προβλημάτων.
• Παράδοση:Παγκόσμια αποστολή με παρακολούθηση σε πραγματικό χρόνο· οι περισσότερες παραγγελίες εκπληρώνονται εντός 24 ωρών.

Συχνές Ερωτήσεις

Σημαντικές Προφυλάξεις

• Αίσθηση ESD:Παρόλο που το σύνολο καλωδίων είναι μηχανικά ανθεκτικό, οι συνδετήρες QSFP28 περιέχουν στατικά ευαίσθητα εξαρτήματα.
• Ελάχιστη ακτίνα κάμπωσης:Μην λυγίζετε τη ίνα πιο στενά από 30 mm για να αποφευχθεί η οπτική υποβάθμιση ή μόνιμη βλάβη.
• Περιοχή θερμοκρασίας:Λειτουργούν μόνο σε θερμοκρασία 0-70°C. Η παρατεταμένη έκθεση εκτός αυτής της κλίμακας μπορεί να επηρεάσει την αξιοπιστία του VCSEL.
• Καθαρισμός συνδέσμων:Ελέγξτε και καθαρίστε τις οπτικές επαφές στο εσωτερικό του κλουβιού QSFP28 πριν από κάθε εισαγωγή χρησιμοποιώντας εγκεκριμένα οπτικά καθαριστικά.
• Προϊόν λέιζερ κλάσης 1:Συμμορφώνεται με την IEC 60825-1.
