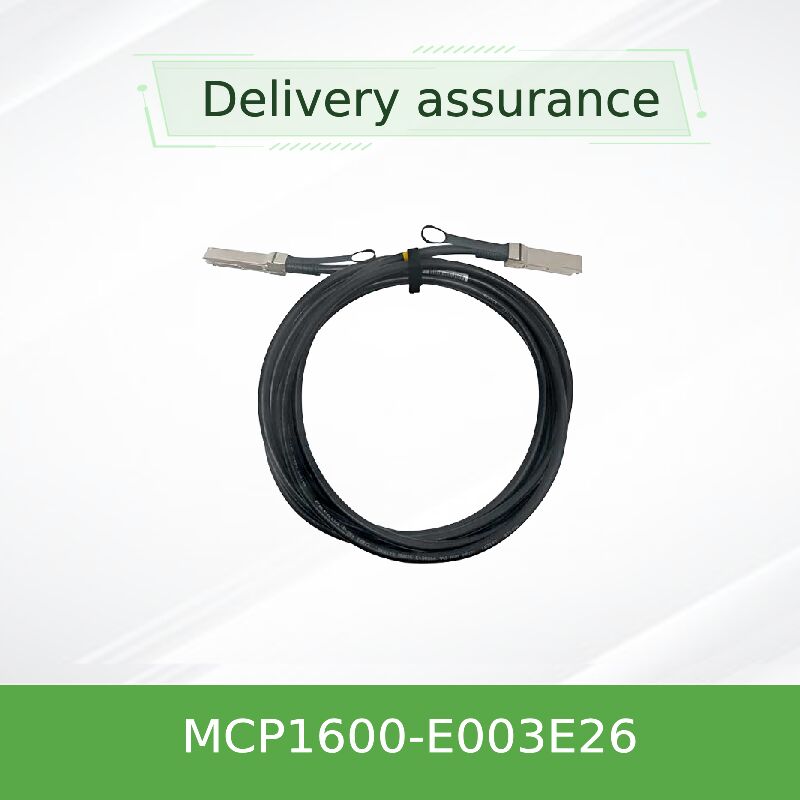

Καλώδιο NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 Παθητικό DAC 3m EDR InfiniBand
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E003E26 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
Περιγραφή προϊόντων
Οικονομικό παθητικό χάλκινο καλώδιο 3 μέτρων που παρέχει απόδοση 100Gb/s για εφαρμογές EDR InfiniBand και 100GbE — διαθέτει σχεδόν μηδενική κατανάλωση ενέργειας, εξαιρετικά χαμηλή καθυστέρηση και ισχυρή ακεραιότητα σήματος για διασυνδέσεις κέντρων δεδομένων μικρής εμβέλειας.
- Συνολικό εύρος ζώνης 100Gb/s μέσω 4x λωρίδων NRZ 25Gb/s ανά κατεύθυνση
- Μήκος 3 μέτρων με αγωγούς 26AWG, μαύρο περίβλημα LSZH
- Υποστηρίζει InfiniBand EDR (100Gb/s) και 100 Gigabit Ethernet
- Σχεδόν μηδενική κατανάλωση ενέργειας (<0.1W) | Ρυθμός Σφαλμάτων Bit καλύτερος από 1E-15
- QSFP28 μορφοποίηση με δυνατότητα σύνδεσης/αποσύνδεσης εν λειτουργία, συμβατό με SFF-8665, συμβατό με RoHS
- Απόδοση 100Gb/s: Τέσσερα κανάλια NRZ 25Gb/s ανά κατεύθυνση, συνολικά 100Gb/s πλήρους αμφίδρομης επικοινωνίας.
- Παθητική Χάλκινη Σχεδίαση: Χωρίς ενεργά εξαρτήματα — χαμηλότερο κόστος, μηδενική καθυστέρηση και σχεδόν μηδενική κατανάλωση ενέργειας.
- Αγωγοί 26AWG: Βελτιστοποιημένοι για εμβέλεια 3 μέτρων με εξαιρετική ακεραιότητα σήματος.
- Ανεξάρτητο Πρωτοκόλλου: Υποστηρίζει InfiniBand EDR και 100GbE με αυτόματη διαπραγμάτευση.
- Αυστηρός Έλεγχος: 100% έλεγχος παραγωγής για BER <1E-15 με συστήματα Mellanox.
Το MCP1600-E003E26 συμμορφώνεται με το SFF-8665 (ηλεκτρικό QSFP28) και το SFF-8636 (διεπαφή διαχείρισης). Χρησιμοποιεί διαμόρφωση NRZ 4x 25Gb/s μέσω χάλκινων ζευγών twinax. Υποστηρίζει InfiniBand EDR (IBTA 1.3) και 100GBASE-CR4 Ethernet. Η ενσωματωμένη EEPROM παρέχει αναγνώριση προϊόντος μέσω I²C. Συμβατό με RoHS με περίβλημα LSZH.
Ως παθητικό καλώδιο άμεσης σύνδεσης χάλκινου, το MCP1600-E003E26 βασίζεται σε υψηλής ποιότητας στριφτά ζεύγη 26AWG και ακριβή αντιστοίχιση σύνθετης αντίστασης (100Ω διαφορική) για τη μετάδοση σημάτων NRZ 25Gb/s έως 3 μέτρα χωρίς ενεργή ενίσχυση. Η κατασκευή του καλωδίου ελαχιστοποιεί το skew και το crosstalk, ενώ η EEPROM παρέχει στις συσκευές υποδοχής δεδομένα διαμόρφωσης (μήκος, κατασκευαστής, υποδείξεις εξισορρόπησης). Το αποτέλεσμα είναι μια σύνδεση μηδενικής καθυστέρησης, σχεδόν μηδενικής ενέργειας ιδανική για συνδέσεις εντός ραφιού μικρής εμβέλειας.
- Δίκτυα InfiniBand EDR: Σύνδεση μεταγωγέων QM8700/QM8790 με προσαρμογείς ConnectX-5/6 εντός ραφιών.
- Δίκτυα 100GbE: Σύνδεση μεταγωγέων Spectrum με διακομιστές ή κόμβους αποθήκευσης σε απόσταση έως 3 μέτρα.
- Από Top-of-Rack σε Διακομιστή: Συνδέσεις εντός ραφιού μικρής εμβέλειας με ελάχιστη ενέργεια και κόστος.
- Συστοιχίες Αποθήκευσης: Αναπτύξεις RDMA over Converged Ethernet (RoCE) και NVMe-oF.
| Μοντέλο | Μήκος | AWG | Ρυθμός Δεδομένων | Συνδετήρας | Ενέργεια | Διάμετρος Καλωδίου |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 m | 26 AWG | 100Gb/s (4x25G NRZ) | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm |
| MCP1600-E002E30 | 2 m | 30 AWG | 100Gb/s | QSFP28 | < 0.1 W | 7.1 ± 0.35 mm |
| MCP1600-E005E26 | 5 m | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm |
Σημείωση: Θερμοκρασία λειτουργίας 0°C έως 70°C, αποθήκευσης -40°C έως 85°C. Ελάχιστη ακτίνα απλής κάμψης: 47mm (5x διάμετρος). Επαναλαμβανόμενη/συναρμολογημένη ακτίνα κάμψης: 94mm (10x διάμετρος).
- σε σχέση με Ενεργά Οπτικά Καλώδια (AOC): Σημαντικά χαμηλότερο κόστος, μηδενική κατανάλωση ενέργειας και δεν απαιτείται καθαρισμός.
- σε σχέση με Ενεργό Χαλκό (ACC): Χαμηλότερο κόστος και μηδενική ενέργεια — ιδανικό για πολύ μικρές αποστάσεις ≤3m.
- Αποδεδειγμένη Αξιοπιστία: BER καλύτερος από 1E-15 με συστήματα Mellanox εξασφαλίζει μετάδοση χωρίς σφάλματα.
- Παχύτερο 26AWG: Καλύτερη ακεραιότητα σήματος στα 3m σε σύγκριση με καλώδια 30AWG.
Προσφέρουμε 24/7 τεχνική συμβουλευτική, υπηρεσίες RMA και υποστήριξη σχεδιασμού υποδομής καλωδίωσης. Κάθε MCP1600-E003E26 υποστηρίζεται από 1ετή περιορισμένη εγγύηση υλικού και 100% εργοστασιακό έλεγχο. Το απόθεμά μας διασφαλίζει αποστολή την ίδια ημέρα για είδη σε απόθεμα. Υπάρχει διαθέσιμη προ-πωλητική υποστήριξη για επαλήθευση συμβατότητας με προσαρμογείς ConnectX και μεταγωγείς Quantum.
Ε: Είναι αυτό το καλώδιο συμβατό με τους προσαρμογείς ConnectX-5 και ConnectX-6;
Α: Ναι, είναι πλήρως συμβατό με τους προσαρμογείς ConnectX-5 (EDR) και ConnectX-6 (EDR/HDR100).
Ε: Μπορώ να χρησιμοποιήσω αυτό το DAC για εφαρμογές 100GbE;
Α: Ναι, υποστηρίζει 100GBASE-CR4 Ethernet καθώς και InfiniBand EDR.
Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης για εγκατάσταση;
Α: Για απλή κάμψη (μακριά από τον συνδετήρα), η ελάχιστη είναι 47mm (5x διάμετρος). Για επαναλαμβανόμενη ή συναρμολογημένη κάμψη κοντά στον συνδετήρα, διατηρήστε 94mm (10x διάμετρος).
Ε: Απαιτείται κάποια διαμόρφωση;
Α: Όχι, είναι plug-and-play. Η EEPROM παρέχει αναγνώριση και ο κεντρικός υπολογιστής ρυθμίζει αυτόματα τη σύνδεση.
Ε: Ποια είναι η κατανάλωση ενέργειας;
Α: Σχεδόν μηδενική (<0.1W) καθώς δεν υπάρχουν ενεργά εξαρτήματα.
- Ευαισθησία ESD: Χρησιμοποιήστε γειωμένους ιμάντες καρπού κατά την εισαγωγή σε υποδοχές QSFP. Οι συνδετήρες παραδίδονται με προστατευτικά καλύμματα — αφαιρέστε τα μόνο αμέσως πριν την εγκατάσταση.
- Ακτίνα Κάμψης: Μην υπερβαίνετε την ελάχιστη ακτίνα κάμψης (47mm απλή, 94mm επαναλαμβανόμενη). Αποφύγετε αιχμηρές κάμψεις κοντά στους συνδετήρες.
- Θερμοκρασία Λειτουργίας: Εξασφαλίστε θερμοκρασία περιβάλλοντος εντός 0°C–70°C.
- Αποθήκευση: Αποθηκεύστε σε καθαρό, στεγνό περιβάλλον μεταξύ -40°C και 85°C.
- Συμβατότητα: Επαληθεύστε ότι ο τύπος του συνδετήρα (QSFP28) ταιριάζει με τον εξοπλισμό σας.
