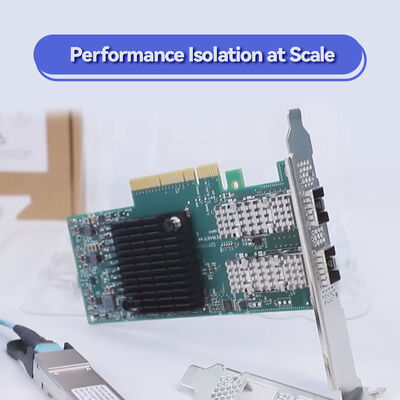

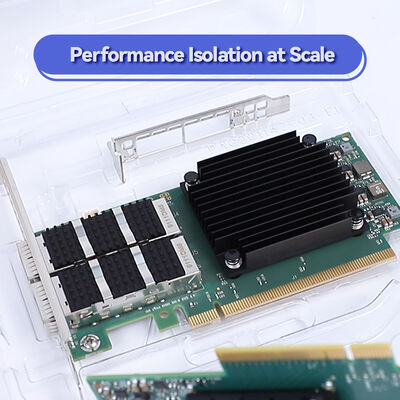

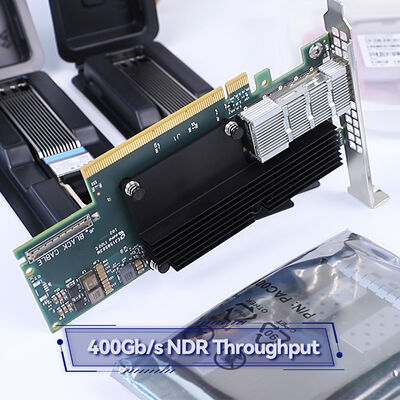

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand έξυπνος προσαρμοστής
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCX755106AS-ΘΕΡΜΑΝΤΙΚΟ (900-9x7ah-0078-DTZ) |
| Έγγραφο: | Connectx-7 infiniband.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MCX755106AS-ΘΕΡΜΑΝΤΙΚΟ (900-9x7ah-0078-DTZ) | λιμάνια: | Λιμάνι 2 θύρας |
|---|---|---|---|
| Τεχνολογία: | Infiniband | Τύπος διεπαφής: | OSFP56 |
| Προσδιορισμός: | 16,7cm x 6,9cm | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| ρυθμό μετάδοσης: | 200GBE | Διασύνδεση υποδοχής: | Gen3 x16 |
| Επισημαίνω: | NVIDIA ConnectX-7 Αναπροσαρμοστής InfiniBand,Δικτυακή κάρτα Mellanox 400Gb/s,Έξυπνος προσαρμογός με υποστήριξη NDR |
||
Περιγραφή προϊόντων

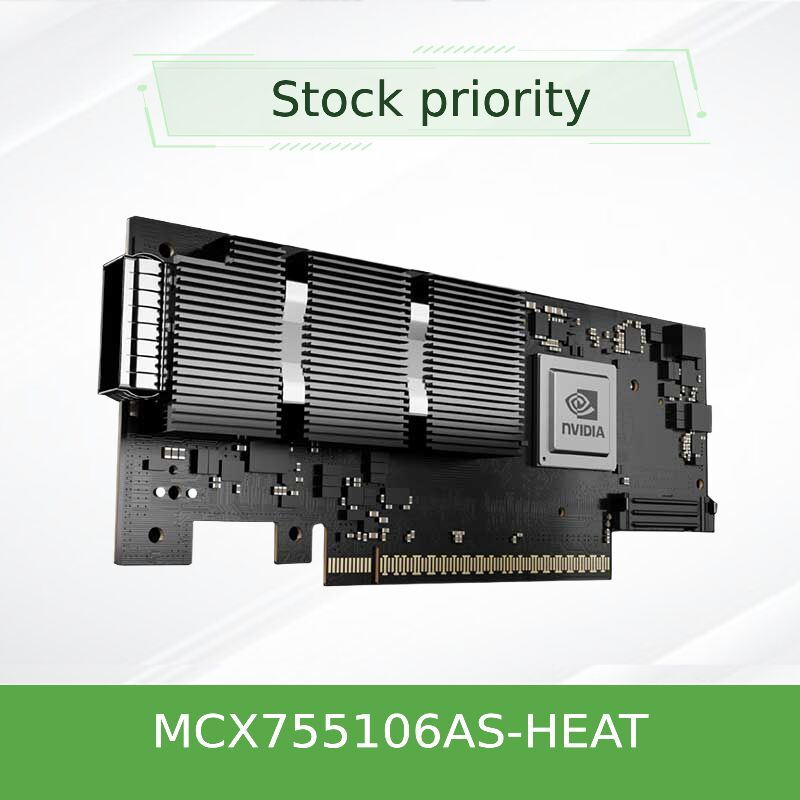

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
Κορυφαίο μοντέλο PCIe Gen5 x16 InfiniBand & RoCE Dual-Port 400G. Προσαρμογέας δικτύου RDMA 400Gb/s εξαιρετικά χαμηλής καθυστέρησης, σχεδιασμένος για εργοστάσια AI, συστοιχίες HPC και κέντρα δεδομένων cloud μεγάλης κλίμακας. Το ConnectX-7 MCX755106AS-HEAT ενσωματώνει υπολογιστική ισχύ εντός του δικτύου, αποφορτίσεις ασφάλειας υλικού και προηγμένη εικονικοποίηση για την επιτάχυνση σύγχρονων επιστημονικών υπολογισμών και υποδομών που ορίζονται από λογισμικό.
Επισκόπηση προϊόντος
Η οικογένεια NVIDIA ConnectX-7 προσφέρει πρωτοποριακή απόδοση με εύρος ζώνης έως 400Gb/s ανά θύρα, υποστηρίζοντας τόσο InfiniBand (NDR/HDR/EDR) όσο και Ethernet (έως 400GbE). Το μοντέλο MCX755106AS-HEAT διαθέτει διεπαφή κεντρικού υπολογιστή PCIe Gen5 (έως x32 λωρίδες), διπλή θύρα πυκνότητας 400Gb/s, δυνατότητα πολλαπλών κεντρικών υπολογιστών και προηγμένες μηχανές για GPUDirect RDMA, επιτάχυνση NVMe-oF και κρυπτογράφηση εν σειρά. Κατασκευασμένος για απαιτητική εκπαίδευση AI, προσομοίωση και ανάλυση σε πραγματικό χρόνο, αυτός ο προσαρμογέας μειώνει την επιβάρυνση της CPU, μεγιστοποιώντας παράλληλα την απόδοση και την ασφάλεια των δεδομένων.
Με ενσωματωμένη μνήμη για αποφόρτιση rendezvous, επιτάχυνση συλλογικών λειτουργιών SHARP και αποφορτίσεις ASAP2 SDN, το ConnectX-7 μετατρέπει τυπικούς διακομιστές σε κόμβους δικτύου υψηλής απόδοσης με σχεδόν μηδενικό jitter και χρονισμό ακριβείας νανοδευτερολέπτου (IEEE 1588v2 Class C).
Βασικά Χαρακτηριστικά
- Έτοιμο για NDR InfiniBand & 400GbE - Έως 400Gb/s ανά θύρα, διπλή διαμόρφωση θύρας που παρέχει συνολικό εύρος ζώνης 800Gb/s. Υποστηρίζει NDR, HDR, EDR InfiniBand και 400/200/100/50/25/10GbE.
- PCIe Gen5 x16 (έως x32 λωρίδες) - Διεπαφή κεντρικού υπολογιστή υψηλής απόδοσης με υποδείξεις επεξεργασίας TLP, ATS, PASID και SR-IOV.
- Υπολογιστική Ισχύς Εντός Δικτύου - Αποφόρτιση υλικού συλλογικών λειτουργιών (SHARP), πρωτόκολλο rendezvous, αποφόρτιση burst buffer.
- GPUDirect RDMA & GPUDirect Storage - Άμεση διαδρομή δεδομένων GPU-σε-NIC, επιταχύνοντας τη βαθιά μάθηση και την ανάλυση δεδομένων.
- Μηχανές Ασφάλειας Υλικού - Κρυπτογράφηση/αποκρυπτογράφηση IPsec/TLS/MACsec εν σειρά (AES-GCM 128/256-bit) + ασφαλής εκκίνηση με ρίζα εμπιστοσύνης υλικού.
- Προηγμένη Επιτάχυνση Αποθήκευσης - NVMe-oF (over Fabrics/TCP), αποφόρτιση NVMe/TCP, παράδοση υπογραφής T10-DIF, iSER, NFS over RDMA, SMB Direct.
- ASAP2 SDN & Επιτάχυνση VirtIO - Αποφόρτιση OVS, ενθυλάκωση VXLAN/GENEVE/NVGRE, παρακολούθηση συνδέσεων και προγραμματιζόμενος αναλυτής.
- Ακριβής Χρονισμός - PTP (IEEE 1588v2) με ακρίβεια 12ns, SyncE, χρονοπρογραμματισμός βάσει χρόνου, διαμόρφωση πακέτων.
Τεχνολογία: Εντός του ConnectX-7
Κατασκευασμένο με διαδικασία 7nm, το ConnectX-7 ενσωματώνει πολλαπλές μηχανές επιτάχυνσης υλικού που αποφορτίζουν την CPU και προσφέρουν ντετερμινιστική απόδοση. Οι βασικοί τεχνολογικοί πυλώνες περιλαμβάνουν:
- RDMA over Converged Ethernet (RoCE) - Zero-Touch RoCE για δίκτυα Ethernet χαμηλής καθυστέρησης.
- Dynamically Connected Transport (DCT) & XRC - Αποτελεσματική επικοινωνία MPI και HPC.
- On-Demand Paging (ODP) & User Memory Registration (UMR) - Απλοποιεί τη διαχείριση μνήμης για εφαρμογές μεγάλης κλίμακας.
- Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) - Μείωση δεδομένων εντός δικτύου για συλλογικές λειτουργίες MPI.
- Τεχνολογία Multi-Host - Επιτρέπει έως και 4 ανεξάρτητους κεντρικούς υπολογιστές να μοιράζονται έναν προσαρμογέα, βελτιστοποιώντας τη χρήση του διακομιστή.
- Διαχειρισιμότητα PLDM & SPDM - Ενημέρωση υλικολογισμικού, παρακολούθηση και πιστοποίηση συσκευής για ασφάλεια επιχειρήσεων.
Τυπικές Αναπτύξεις
- Συστοιχίες AI & Μηχανικής Μάθησης - Εκπαίδευση μεγάλης κλίμακας με NCCL, UCX και GPUDirect RDMA.
- Προσομοίωση & Έρευνα HPC - Μοντελοποίηση καιρού, γονιδιωματική, μοριακή δυναμική που απαιτούν MPI χαμηλής καθυστέρησης.
- Hyperscale Cloud & SDDC - Δικτύωση υπερκάλυψης, επιτάχυνση NFV, ασφαλής πολυ-ενοικίαση (SR-IOV).
- Συστήματα Αποθήκευσης Επιχειρήσεων - Αποφόρτιση στόχου NVMe-oF και κατανεμημένα συστήματα αρχείων (Lustre, GPUDirect Storage).
- 5G Edge & Τηλεπικοινωνίες - Υποδομές ευαίσθητες στο χρόνο με PTP Class C και ασφάλεια MACsec.
Συμβατότητα
Λειτουργικά Συστήματα & Εικονικοποίηση: Οδηγοί εντός πακέτου για Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) και Kubernetes (CNI plugins). Βελτιστοποιημένο για NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL και UCC.
Συμβατότητα Υλικού: Τυπικές υποδοχές PCIe Gen5 (μηχανική x16, ηλεκτρική x16/x32). Πιστοποιημένο με κύριες πλατφόρμες διακομιστών από HPE, Supermicro, και συστήματα NVIDIA DGX.
Διαλειτουργικότητα: Πλήρως συμβατό με τις προδιαγραφές InfiniBand Trade Association Spec 1.5, IEEE 802.3 για Ethernet και PCI-SIG Gen5.
Προδιαγραφές - ConnectX-7 MCX755106AS-HEAT
| Παράμετρος | Λεπτομέρεια |
|---|---|
| Μοντέλο Προϊόντος | MCX755106AS-HEAT |
| Μορφή | PCIe HHHL (Half Height Half Length), προαιρετικό πλαίσιο FHHL |
| Διεπαφή Κεντρικού Υπολογιστή | PCIe Gen5.0 x16 (έως 32 λωρίδες, υποστηρίζει διαίρεση & Multi-Host) |
| Πρωτόκολλα Δικτύου | InfiniBand (NDR/HDR/EDR) & Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| Διαμόρφωση Θύρας | Διπλή θύρα QSFP-DD (2x 400Gb/s NDR, 800Gb/s συνολικά) |
| Ταχύτητες InfiniBand | NDR 400Gb/s ανά θύρα, HDR 200Gb/s, EDR 100Gb/s, FDR (συμβατό) |
| Ταχύτητες Ethernet | 400/200/100/50/25/10GbE NRZ/PAM4 |
| Ενσωματωμένη Μνήμη | Ενσωματωμένη μνήμη εντός δικτύου για αποφόρτιση rendezvous & burst buffer |
| Αποφορτίσεις Ασφάλειας | Εν σειρά IPsec, TLS, MACsec (AES-GCM 128/256-bit), Secure Boot, Flash Encryption |
| Αποφορτίσεις Αποθήκευσης | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS over RDMA, SMB Direct |
| Χρονισμός & Συγχρονισμός | IEEE 1588v2 PTP (ακρίβεια 12ns), SyncE, προγραμματιζόμενο PPS, χρονοπρογραμματισμός βάσει χρόνου |
| Εικονικοποίηση | SR-IOV, επιτάχυνση VirtIO, αποφόρτιση VXLAN/NVGRE/GENEVE, παρακολούθηση συνδέσεων (τείχος προστασίας L4) |
| Διαχειρισιμότητα | NC-SI, MCTP over SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, SPI flash, JTAG |
| Απομακρυσμένη Εκκίνηση | Εκκίνηση InfiniBand, iSCSI, UEFI, PXE |
| Κατανάλωση Ενέργειας | Δεν έχει δημοσιοποιηθεί - ο προσαρμογέας διπλής θύρας υψηλής απόδοσης απαιτεί επαρκή ροή αέρα. Παρακαλούμε επιβεβαιώστε πριν την παραγγελία. |
| Θερμοκρασία Λειτουργίας | 0°C έως 55°C (με κατάλληλη ψύξη πλαισίου) |
Σημείωση: Ορισμένες παράμετροι ενδέχεται να διαφέρουν ανάλογα με το υλικολογισμικό και τη διαμόρφωση του συστήματος. Συμβουλευτείτε την τεκμηρίωση της NVIDIA ή επικοινωνήστε με την Starsurge για συγκεκριμένη επικύρωση.
Πλεονεκτήματα - Κατασκευασμένο για Σύγχρονα Κέντρα Δεδομένων
Χαμηλότερο Συνολικό Κόστος Ιδιοκτησίας Αποφορτίζει την CPU από εργασίες δικτύωσης, αποθήκευσης και ασφάλειας -- μειώνοντας το κόστος ενέργειας και ψύξης ανά Gb/s.
Εύρος Ζώνης Έτοιμο για το Μέλλον Το PCIe Gen5 και το NDR 400G ανά θύρα εξαλείφουν τα σημεία συμφόρησης για διακομιστές GPU επόμενης γενιάς και συστοιχίες AI.
Ασφάλεια Επιχειρήσεων Ενσωματωμένη κρυπτογράφηση υλικού (IPsec/TLS/MACsec) και αλυσίδα εμπιστοσύνης πληρούν τις απαιτήσεις συμμόρφωσης (FIPS, DoD).
Απρόσκοπτη Ενσωμάτωση Πλήρης συμβατότητα με κύριες διανομές, υπερεπόπτες και πλατφόρμες ενορχήστρωσης κοντέινερ.
Συχνές Ερωτήσεις (FAQ)
Ε: Είναι ο MCX755106AS-HEAT συμβατός τόσο με μεταγωγείς InfiniBand όσο και με Ethernet;
Ναι. Το ConnectX-7 υποστηρίζει λειτουργία διπλού πρωτοκόλλου. Μπορείτε να το χρησιμοποιήσετε σε λειτουργία InfiniBand (δίκτυο NDR) ή σε λειτουργία Ethernet (RoCE). Ο προσαρμογέας ανιχνεύει αυτόματα ή μπορεί να ρυθμιστεί μέσω υλικολογισμικού.
Ε: Υποστηρίζει αυτό το μοντέλο διπλής θύρας GPUDirect Storage και στις δύο θύρες ταυτόχρονα;
Απολύτως. Το GPUDirect Storage και το GPUDirect RDMA υποστηρίζονται πλήρως και στις δύο θύρες, επιτρέποντας την άμεση μετακίνηση δεδομένων μεταξύ αποθήκευσης και μνήμης GPU χωρίς ενδιάμεσους χώρους αποθήκευσης CPU.
Ε: Ποιες επιλογές διαίρεσης PCIe είναι διαθέσιμες για τον MCX755106AS-HEAT;
Υποστηρίζει τυπική διαίρεση (x16, x8/x8) και NVIDIA Multi-Host, επιτρέποντας έως και 4 ανεξάρτητους κεντρικούς υπολογιστές με κατάλληλες πλατφόρμες διακοπτών PCIe.
Ε: Μπορώ να χρησιμοποιήσω αυτόν τον προσαρμογέα για αποφόρτιση NVMe/TCP;
Ναι. Η αποφόρτιση υλικού για NVMe over TCP μειώνει τη χρήση της CPU και βελτιώνει την καθυστέρηση για λογισμικά αποθηκευτικά συστήματα.
Ε: Πού μπορώ να βρω τα τελευταία υλικολογισμικά και προγράμματα οδήγησης;
Οι οδηγοί περιλαμβάνονται στους κύριους πυρήνες Linux (MLNX_OFED). Τα επίσημα εργαλεία της NVIDIA Mellanox (mlxconfig, flint) υποστηρίζουν ενημερώσεις υλικολογισμικού. Η Starsurge παρέχει επίσης επιλεγμένα πακέτα υλικολογισμικού.
Προφυλάξεις & Σημειώσεις Παραγγελίας
- Βεβαιωθείτε ότι η μητρική πλακέτα του διακομιστή παρέχει υποδοχή PCIe Gen5 με επαρκή ψύξη (συνιστάται ενεργή ροή αέρα για λειτουργία 400G).
- Για διαμορφώσεις Multi-Host, επαληθεύστε την υποστήριξη της πλατφόρμας και τις απαιτήσεις καλωδίωσης (ενδέχεται να χρειαστούν καλώδια διαχωρισμού).
- Οι οπτικές μονάδες / καλώδια DAC πωλούνται ξεχωριστά. Χρησιμοποιήστε μετατροπείς πιστοποιημένους από την NVIDIA για συμμόρφωση.
- Η μέγιστη κατανάλωση ενέργειας δεν έχει δημοσιευθεί από την NVIDIA. Ο τυπικός θερμικός σχεδιασμός υποθέτει εύρος 30W-40W υπό βαρύ φορτίο για μοντέλο διπλής θύρας. Παρακαλούμε επικυρώστε με τον οδηγό θερμικής διαχείρισης του πλαισίου σας.
- Για λειτουργίες κρυπτογράφησης (αποφόρτιση IPsec/TLS), ενδέχεται να απαιτείται επιπλέον άδεια χρήσης. Παρακαλούμε επιβεβαιώστε με τις πωλήσεις.
Μήτρα Συμβατότητας (Απλοποιημένη)
| Στοιχείο / Οικοσύστημα | Υποστηρίζεται | Σημειώσεις |
|---|---|---|
| NVIDIA DGX H100 / GH200 | Ναι | Πιστοποιημένο με διαμόρφωση διπλής θύρας |
| VMware vSphere / ESXi | Ναι (SR-IOV) | Υποστήριξη οδηγών περιλαμβάνεται |
| Πυρήνας Linux 5.x+ | Ναι (Εντός πακέτου) | Συνιστάται MLNX_OFED |
| Windows Server 2022 | Ναι | Εγγενές RDMA / RoCE |
| Kubernetes / CNI | Ναι | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | Ναι | Βελτιστοποιημένο για InfiniBand verbs |
Λίστα Ελέγχου Αγοραστή - Υιοθέτηση ConnectX-7
- Ελέγξτε την πλατφόρμα κεντρικού υπολογιστή: υποδοχή PCIe Gen5 (ή Gen4 με συμβατότητα προς τα πίσω, αλλά περιορισμένο εύρος ζώνης).
- Επιβεβαιώστε τον τύπο καλωδίου: 400G NDR (OSFP/QSFP-DD) ή διαχωριστής για 2x200G ανά θύρα.
- Επαληθεύστε την ψύξη: Ο προσαρμογέας διπλής θύρας υψηλής ισχύος απαιτεί τουλάχιστον 350 LFM ροής αέρα.
- Για λειτουργίες ασφαλείας: Επιβεβαιώστε εάν απαιτείται ασφαλής εκκίνηση και αποφόρτιση κρυπτογράφησης (το μοντέλο HEAT περιλαμβάνει ρίζα εμπιστοσύνης υλικού και πλήρεις ενσωματωμένες μηχανές).
- Στοίβα λογισμικού: Συμβατότητα έκδοσης MLNX_OFED ή οδηγού εντός πακέτου με τον πυρήνα/λειτουργικό σας σύστημα.
