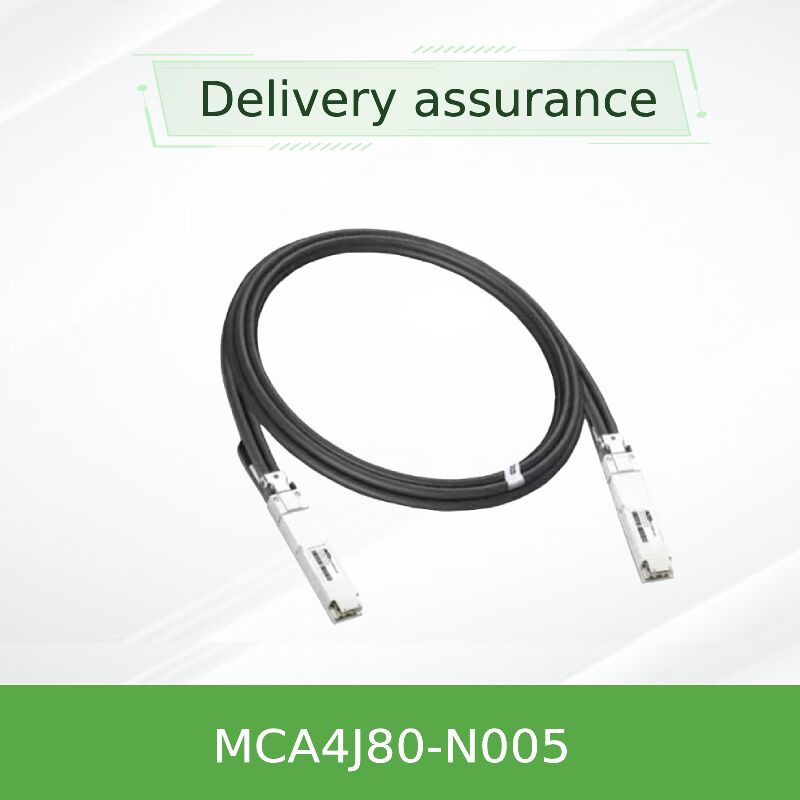

NVIDIA MCA4J80-N005 800Gb/s Twin-port OSFP σε 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCA4J80-N005 (980-9I602-00N005) |
| Έγγραφο: | MCA4J80-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox DAC | Μήκος καλωδίου: | 5 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC ενεργό καλώδιο χαλκού IB Twin Port NDR 800GB/s OSFP 5 μέτρα MCA4J80-N005 | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
Περιγραφή προϊόντων
Καλώδιο NVIDIA MCA4J80-N005 800Gb/s Twin-port OSFP σε 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Διασύνδεση υψηλής πυκνότητας NDR | Εμβέλεια 5 μέτρων | Εξαιρετικά χαμηλή καθυστέρηση | 1.5W ανά άκρο
Το NVIDIA MCA4J80-N005 είναι ένα Active Copper Cable (ACC) OSFP twin-port 800Gb/s σχεδιασμένο για περιβάλλοντα InfiniBand NDR και Ethernet. Αξιοποιώντας 8 κανάλια διαμόρφωσης 100G-PAM4, παρέχει συνολικό εύρος ζώνης 2x400Gb/s, ιδανικό για συνδέσεις switch-to-switch και switch-to-DGX H100. Με αγωγούς 26AWG και βελτιστοποιημένη εξίσωση, αυτό το ACC 5 μέτρων γεφυρώνει το χάσμα μεταξύ παθητικών DAC και οπτικών λύσεων – παρέχοντας χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος και ισχυρή ακεραιότητα σήματος για απαιτητικά κέντρα δεδομένων.
Επισκόπηση Προϊόντος
Η σειρά NVIDIA MCA4J80 παρέχει Active Copper Cables (ACC) OSFP twin-port 800Gb/s για δίκτυα InfiniBand NDR και Ethernet Spectrum-4 επόμενης γενιάς. Το MCA4J80-N005 (παραλλαγή 5 μέτρων) χρησιμοποιεί παχύτερα ζεύγη χαλκού 26AWG με ενσωματωμένα IC εξισωτή προ-έμφασης και στα δύο άκρα, επιτρέποντας αξιόπιστη μετάδοση πέρα από τα όρια των παθητικών DAC, διατηρώντας εξαιρετικά χαμηλή καθυστέρηση και κατανάλωση ενέργειας μόλις 1.5W ανά συνδετήρα. Κάθε καλώδιο είναι εργοστασιακά ρυθμισμένο για μείωση του θορύβου σήματος και των ανακλάσεων, και το EEPROM παρέχει πλήρη αναγνώριση προϊόντος και διαγνωστικά δεδομένα στο σύστημα υποδοχής. Για μικρότερες αποστάσεις (<3m), η NVIDIA προσφέρει παθητικές εναλλακτικές DAC. η σειρά ACC βελτιστοποιεί την απόδοση για συνδέσεις 3m, 4m και 5m.
Βασικά Χαρακτηριστικά
- Συνολικό εύρος ζώνης 800Gb/s – twin-port OSFP σε 2x400Gb/s OSFP, 8 γραμμές @ 100G-PAM4 ανά θύρα.
- Εμβέλεια 5 μέτρων (26AWG) – ιδανικό για συνδεσιμότητα top-of-rack και γειτονικών rack.
- Εξαιρετικά χαμηλή κατανάλωση ενέργειας – μέγιστο 1.5 Watt ανά άκρο, σημαντικά χαμηλότερο από τα ενεργά οπτικά καλώδια.
- Hot-pluggable & RoHS compliant – LSZH jacket, χωρίς αλογόνα, χωρίς μόλυβδο.
- Λειτουργία ανεξάρτητη από πρωτόκολλο – αυτόματη διαμόρφωση για InfiniBand ή Ethernet ανάλογα με τον συνδεδεμένο switch.
- Ισχυρή ακεραιότητα σήματος – ενσωματωμένος εξισωτής και ρύθμιση ανά μήκος μειώνουν τις ανακλάσεις και το ISI.
- Διεπαφή διαχείρισης I²C – βασισμένη στο SFF-8636, παρέχει κατάσταση καλωδίου σε πραγματικό χρόνο και αναγνώριση.
- Θερμοκρασία λειτουργίας 0°C έως +70°C – κατάλληλο για περιβάλλοντα κέντρων δεδομένων επιχειρήσεων και cloud.
Τεχνολογία & Σχεδιασμός
Το MCA4J80-N005 ανήκει στην οικογένεια Active Copper Cable (ACC) της NVIDIA – ένα υβριδικό σχέδιο που συνδυάζει παθητική καλωδίωση χαλκού με ενεργό κύκλωμα εξίσωσης. Σε αντίθεση με τα παθητικά DAC, το ACC ενσωματώνει ένα IC εξισωτή προ-έμφασης σε κάθε περίβλημα συνδετήρα, το οποίο αντισταθμίζει τις απώλειες υψηλής συχνότητας που είναι εγγενείς στον χαλκό σε μεγαλύτερα μήκη. Αυτό επιτρέπει αποστάσεις έως 5m, διατηρώντας τα ποσοστά σφαλμάτων bit σύμφωνα με τις προδιαγραφές InfiniBand NDR. Η διαμόρφωση 100G-PAM4 ανά γραμμή μεγιστοποιεί την φασματική απόδοση, και ο παράγοντας μορφής OSFP twin-port προσφέρει δυνατότητα διακλάδωσης: μια ενιαία θύρα 800Gb/s συνδέεται με δύο ανεξάρτητες θύρες 400Gb/s, απλοποιώντας τις συνδέσεις με switches Quantum-2 ή συστήματα DGX H100. Η αυστηρή δοκιμή καλωδίων της NVIDIA διασφαλίζει ανθεκτικότητα εκτός κουτιού, χαμηλή απώλεια εισαγωγής και εξαιρετική απομόνωση διασταυρούμενων παρεμβολών.
Τυπικές Εγκαταστάσεις
- Switch InfiniBand Quantum-2 σε switch Quantum-2 – δημιουργία μη-μπλοκαρισμένων δικτύων NDR έως 5m μεταξύ κόμβων leaf/spine.
- Switch Quantum-2 σε συστήματα DGX H100 / HGX H100 – άμεση σύνδεση για συστοιχίες GPU που απαιτούν υψηλή απόδοση και χαμηλή καθυστέρηση.
- Switch Ethernet Spectrum-4 σε switch ή uplinks διακομιστή – αναπτύξεις Ethernet 800Gb/s για δίκτυα backend AI/ML.
- Υπολογιστική υψηλής απόδοσης (HPC) και διαχωρισμός αποθήκευσης – αξιόπιστες συνδέσεις σημείο-προς-σημείο εντός των rack.
Συμβατότητα
Το MCA4J80-N005 ACC είναι πλήρως συμβατό με switches InfiniBand NVIDIA Quantum-2, switches Ethernet Spectrum-4 και πλατφόρμες διακομιστών DGX H100. Λειτουργεί επίσης με οποιαδήποτε τυπική υποδοχή OSFP που υποστηρίζει λειτουργίες 800G NDR ή 2x400G breakout, ακολουθώντας το OSFP MSA Rev. 1.12 και τη διεπαφή διαχείρισης SFF-8636. Το καλώδιο ανιχνεύει αυτόματα το πρωτόκολλο σύνδεσης (InfiniBand έναντι Ethernet) με βάση την πλευρά του switch, χωρίς να απαιτείται χειροκίνητη διαμόρφωση. Για παλαιότερα περιβάλλοντα 400G ή 200G, επικοινωνήστε με τον εκπρόσωπό σας στην NVIDIA για επιλογές προσαρμογέα ή παθητικών DAC.
Πίνακας Συμβατότητας
| Πλατφόρμα / Οικογένεια Switch | Τύπος Θύρας | Υποστηριζόμενη Ταχύτητα | Πιστοποιημένο Μήκος |
|---|---|---|---|
| NVIDIA Quantum-2 QM9700 / QM9790 | OSFP 800G NDR | 800Gb/s (2x400G breakout) | 5m |
| NVIDIA Spectrum-4 SN5600 / SN5700 | OSFP 800G Ethernet | 800Gb/s | 5m |
| NVIDIA DGX H100 (8-GPU) | OSFP 400G (dual-port) | 2x400Gb/s ανά καλώδιο | 3m (flat/finned) & 5m |
| Switches 800G τρίτων (OSFP MSA) | OSFP | 800G / 2x400G | Συμβουλευτείτε την επικύρωση |
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή (MCA4J80-N005) |
|---|---|
| Όνομα Προϊόντος | NVIDIA Active Copper Cable, InfiniBand twin port NDR, έως 800Gb/s, OSFP, 5m |
| Κωδικός Παραγγελίας PN | MCA4J80-N005 |
| Ρυθμός Δεδομένων | 800Gb/s (8 γραμμές @ 100G-PAM4 ανά θύρα; σύνολο 2x400Gb/s) |
| Τύπος Συνδετήρα | Twin-port OSFP σε 2x OSFP (ενεργός χαλκός) |
| Μήκος Καλωδίου | 5 μέτρα (±50 mm ανοχή για μήκος ≥2m) |
| Μέγεθος Σύρματος | 26 AWG, 2x8 ζεύγη |
| Εξωτερική Διάμετρος | 8.9 ±0.03 mm |
| Ελάχιστη Ακτίνα Κάμψης (Μονή) | 5x διάμετρος καλωδίου (~44.5 mm) |
| Ελάχιστη Ακτίνα Κάμψης (Επαναλαμβανόμενη) | 10x διάμετρος καλωδίου (~89 mm) |
| Τάση Τροφοδοσίας | 3.135V – 3.465V (3.3V ονομαστική) |
| Μέγιστη Ισχύς ανά Άκρο | 1.5 W |
| Θερμοκρασία Περίπτωσης Λειτουργίας | 0°C έως +70°C |
| Θερμοκρασία Αποθήκευσης | -40°C έως +85°C |
| Σχετική Υγρασία (Λειτουργίας) | 5% έως 85% (χωρίς συμπύκνωση) |
| Χαρακτηριστική Σύνθετη Αντίσταση | 100 Ω ονομαστική (εύρος 90-110 Ω) |
| Κανονιστική Συμμόρφωση | RoHS, REACH, CE, FCC Class A, UKCA, VCCI, RCM, TUV, CB |
| Υλικό Εξωτερικού Περιβλήματος | LSZH (Low Smoke Zero Halogen) |
| Hot Pluggable | Ναι, συμβατό με OSFP MSA |
Οδηγός Επιλογής – Σειρά MCA4J80
| Κωδικός Παραγγελίας PN | Μήκος | AWG | Περιγραφή / Ειδικό Χαρακτηριστικό |
|---|---|---|---|
| MCA4J80-N003 | 3m | 30 AWG | Τυπικό επίπεδο καλώδιο, 800Gb/s ACC |
| MCA4J80-N004 | 4m | 30 AWG | Εκτεταμένη εμβέλεια, κατασκευή 30AWG |
| MCA4J80-N005 | 5m | 26 AWG | Παχύτερο μέγεθος για 5m, βελτιστοποιημένο για switch-to-switch |
| MCA4J80-N003-FLT | 3m | 30 AWG | Επίπεδη κορυφή παραλλαγή για χώρο DGX H100 |
| MCA4J80-N003-FTF | 3m | 30 AWG | Επίπεδο σε πτερύγιο, ειδικός μηχανικός παράγοντας μορφής |
Πλεονεκτήματα έναντι Παθητικών DAC & Ενεργών Οπτικών Καλωδίων
- Οικονομικά αποδοτικό: Χαμηλότερο κόστος από τα ενεργά οπτικά καλώδια (AOC) ενώ παρέχει μεγαλύτερη εμβέλεια από τα παθητικά DAC.
- Ελάχιστη καθυστέρηση: Υπο-μικροδευτερόλεπτο καθυστέρηση λόγω αναλογικής εξίσωσης, χωρίς επαναχρονισμό πρωτοκόλλου.
- Ενεργειακή απόδοση: 1.5W ανά άκρο έναντι 3-5W τυπικά για οπτικές μονάδες.
- Αξιοπιστία: Χωρίς προβλήματα οπτικής μόλυνσης, ανθεκτικό σε περιβάλλοντα υψηλής δόνησης.
- Απλότητα εγκατάστασης: Τυπική διαχείριση χαλκού, χωρίς ανησυχίες καθαρισμού ή πολικότητας.
Υπηρεσία & Υποστήριξη
Η Hong Kong Starsurge Group Co., Limited παρέχει πλήρη υποστήριξη εφοδιαστικής αλυσίδας και τεχνική υποστήριξη για λύσεις δικτύωσης NVIDIA. Η ομάδα μας βοηθά με την επικύρωση διαμόρφωσης, ελέγχους συμβατότητας και υπηρεσίες RMA μετά την πώληση. Επικοινωνήστε με τους ειδικούς μας σε υλικό δικτύων για τιμολόγηση όγκου, προτάσεις μήκους καλωδίου και ενσωμάτωση με υπάρχοντα δίκτυα InfiniBand/Ethernet. Προσφέρουμε παγκόσμια παράδοση με ταχεία αποστολή από περιφερειακές αποθήκες.
Συχνές Ερωτήσεις (FAQ)
- Ε: Είναι το MCA4J80-N005 συμβατό με τυπικές θύρες 400G QSFP;
Α: Όχι, χρησιμοποιεί συνδετήρες OSFP. Για θύρες 400G QSFP, εξετάστε προσαρμογείς QSFP112 ή OSFP-σε-QSFP. Αυτό το καλώδιο έχει σχεδιαστεί για εγγενείς υποδοχές OSFP που υποστηρίζουν λειτουργίες 800G ή 2x400G breakout. - Ε: Ποια είναι η διαφορά μεταξύ ACC και DAC;
Α: Το παθητικό DAC δεν έχει ενεργά ηλεκτρονικά. Το ACC ενσωματώνει IC εξισωτή για επέκταση του μήκους έως 5m, διατηρώντας την ακεραιότητα του σήματος και την εξαιρετικά χαμηλή καθυστέρηση. - Ε: Υποστηρίζει το καλώδιο Ethernet καθώς και InfiniBand;
Α: Ναι. Το firmware του ACC ανιχνεύει αυτόματα το πρωτόκολλο σύνδεσης – λειτουργεί τόσο με InfiniBand NDR όσο και με Ethernet (έως 800GbE). - Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο για switch-to-server πέρα από 5m;
Α: Το μέγιστο ονομαστικό μήκος είναι 5m. Για μεγαλύτερες αποστάσεις, απαιτούνται ενεργά οπτικά καλώδια (AOC) ή οπτικοί πομποδέκτες. - Ε: Υπάρχουν συγκεκριμένοι περιορισμοί ακτίνας κάμψης κοντά στον συνδετήρα;
Α: Ναι, η ακτίνα κάμψης συναρμολόγησης (κοντά στον συνδετήρα) είναι 10x η διάμετρος του καλωδίου. Ακολουθήστε τις οδηγίες διαχείρισης καλωδίων της NVIDIA για να αποφύγετε τη μείωση της απόδοσης.
Προφυλάξεις Χειρισμού & Οδηγίες ESD
- Χρησιμοποιείτε πάντα ιμάντες καρπού γειωμένους με ESD κατά τον χειρισμό καλωδίων και την εισαγωγή σε υποδοχές OSFP.
- Μην υπερβαίνετε την ελάχιστη ακτίνα κάμψης (μονή: 5x διάμετρος; επαναλαμβανόμενη: 10x διάμετρος) για να αποφύγετε ζημιά στους αγωγούς.
- Τα προστατευτικά καλύμματα σκόνης πρέπει να παραμένουν στη θέση τους μέχρι την εγκατάσταση για να αποφευχθεί η μόλυνση.
- Μην τραβάτε ή ασκείτε υπερβολική τάση στο εξωτερικό περίβλημα του καλωδίου. χρησιμοποιήστε κατάλληλα στηρίγματα διαχείρισης καλωδίων.
- Λειτουργήστε εντός της καθορισμένης θερμοκρασίας περίπτωσης (0°C έως +70°C) για να διασφαλίσετε αξιόπιστη απόδοση του εξισωτή.
Λίστα Ελέγχου Αγοραστή – MCA4J80-N005
- ✓ Επιβεβαιώστε τον τύπο θύρας του switch: OSFP 800G NDR ή δυνατότητα breakout 2x400G.
- ✓ Επαληθεύστε το απαιτούμενο μήκος καλωδίου: μέγιστο 5m για αυτήν την παραλλαγή ACC.
- ✓ Ελέγξτε το εύρος θερμοκρασίας περιβάλλοντος λειτουργίας (θερμοκρασία περίπτωσης 0-70°C).
- ✓ Εξασφαλίστε επαρκή χώρο ακτίνας κάμψης στα rack (≥45mm μονή κάμψη).
- ✓ Για συνδέσεις DGX H100, επαληθεύστε εάν απαιτείται η παραλλαγή με επίπεδη κορυφή (MCA4J80-N003-FLT) για 3m. για 5m, το τυπικό N005 είναι συμβατό με σωστή δρομολόγηση.
