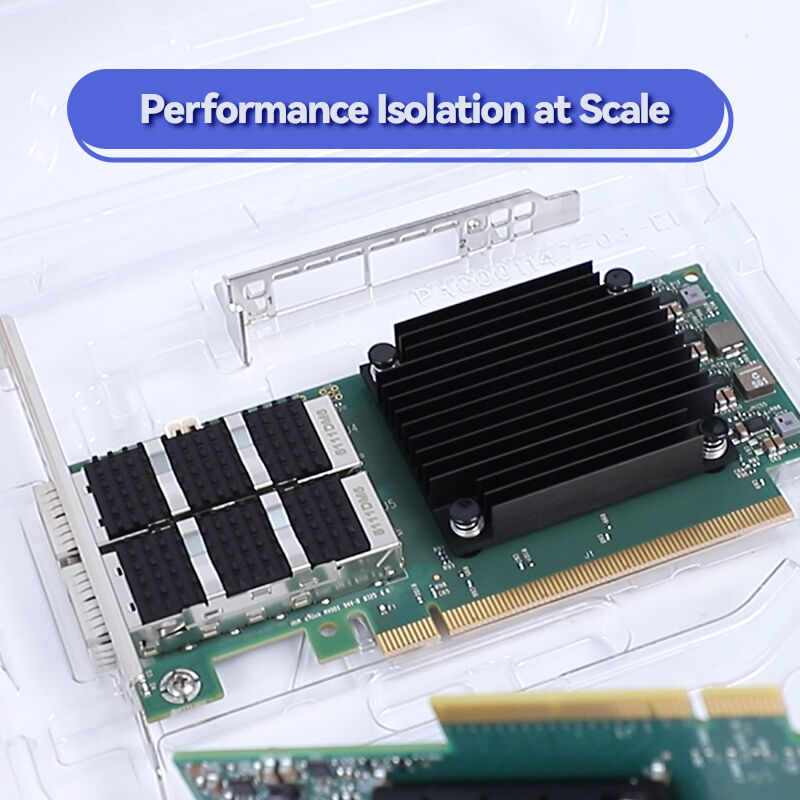

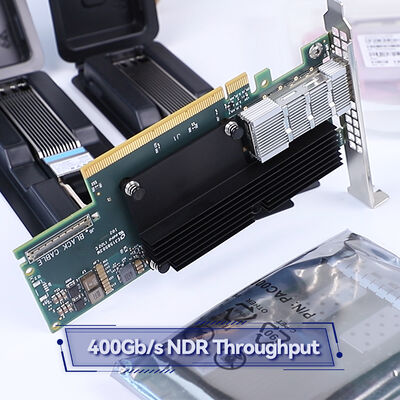

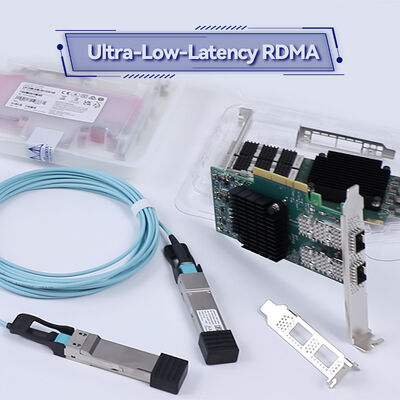

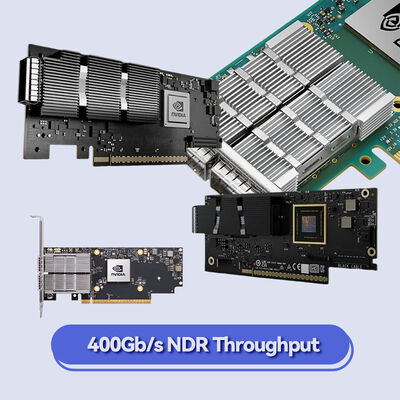

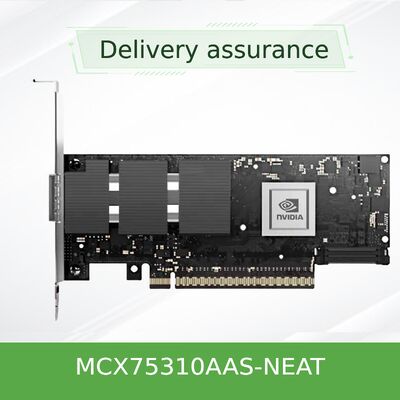

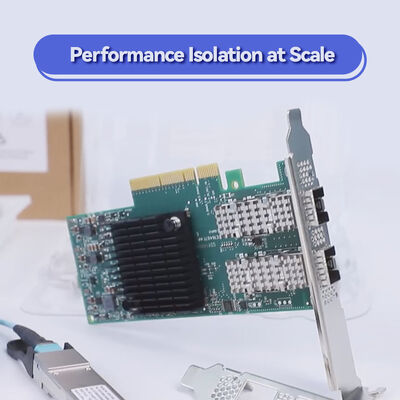

NVIDIA ConnectX-7 NDR 400Gb/s InfiniBand Adapter MCX75310AAS-HEAT
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCX75310AAS-HEAT (900-9x766-003N-ST0) |
| Έγγραφο: | Connectx-7 infiniband.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MCX75310AAS-HEAT (900-9x766-003N-ST0) | λιμάνια: | Μονόθυρο |
|---|---|---|---|
| Τεχνολογία: | Infiniband | Τύπος διεπαφής: | OSFP56 |
| Προσδιορισμός: | 16,7cm x 6,9cm | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| ρυθμό μετάδοσης: | 200GBE | Διασύνδεση υποδοχής: | Gen3 x16 |
Περιγραφή προϊόντων
Δίκτυα RDMA με εξαιρετικά χαμηλή καθυστέρηση για εργοστάσια τεχνητής νοημοσύνης, συστάδες HPC και σύννεφο υπερκλίμακας. Υποστηρίζει InfiniBand NDR (400Gb/s) και Ethernet έως 400GbE.επιτάχυνση ασφάλειας υλικού, και GPUDirect® Αποθήκευση έτοιμη.
Η οικογένεια NVIDIA ConnectX-7 επαναπροσδιορίζει τη διασύνδεση κέντρων δεδομένων με εύρος ζώνης έως 400Gb / s, αξιόπιστη μεταφορά βασισμένη σε υλικό και προηγμένη υπολογιστική στο δίκτυο.MCX75310AAS-HEATανήκει στη σειρά προσαρμογών ConnectX-7 VPI που υποστηρίζει τόσο το InfiniBand (NDR/HDR/EDR) όσο και το Ethernet (400GbE έως 10GbE).παρέχει καθυστέρηση κάτω των μικροδευτερολέπτων και απελευθερώνει πυρήνες CPU μέσω μηχανών επιτάχυνσης για ασφάλεια, εικονικοποίηση και NVMe-oF. Με το PCIe Gen5 host interface, αυτός ο προσαρμογός μεγιστοποιεί την κίνηση δεδομένων για τα γκρουπ GPU και τα περιβάλλοντα διαπραγμάτευσης υψηλής συχνότητας.
Χρησιμοποιώντας το ASAP2 (Accelerated Switch and Packet Processing) και το Zero-Touch RoCE, ο προσαρμογός απλοποιεί την ανάπτυξη, παρέχοντας παράλληλα κρυπτογράφηση ενδογραμμικού υλικού από την άκρη στον πυρήνα.Οι επιχειρήσεις μπορούν να προετοιμάσουν την υποδομή τους για το μέλλον με ταχύτητες NDR και ευέλικτη υποστήριξη πολλαπλών οικοδεσπότων.
Δύο θύρες NDR 400Gb/s InfiniBand ή 400GbE, PCIe Gen5 x16 (έως 32 λωρίδες).
SHARPv3 συλλογικές λειτουργίες εκφόρτωση, πρωτόκολλο ραντεβού εκφόρτωση, μνήμη για εκρήξεις.
Inline IPsec/TLS/MACsec AES-GCM 128/256-bit, ασφαλής εκκίνηση με ρίζα εμπιστοσύνης υλικού, κρυπτογράφηση flash.
IEEE 1588v2 PTP (12ns ακρίβεια), SyncE, κλάση C G.8273.2, ο χρόνος ενεργοποιεί τον ρυθμό.
GPUDirect RDMA, GPUDirect Storage, NVMe-oF εκφόρτωση, μεταβίβαση υπογραφής T10-DIF.
VXLAN, GENEVE, NVGRE, προγραμματιζόμενος ευέλικτος αναλυτής, παρακολούθηση συνδέσεων (L4 firewall).
Το NVIDIA ASAP2 (Accelerated Switch and Packet Processing) αποφορτώνει ολόκληρες διαδρομές δεδομένων, παρέχοντας απόδοση SDN με μηδενικό κόστος επεξεργασίας.Επεξεργασία σελίδων κατά παραγγελία (ODP)Με υποστήριξη SR-IOV, επιτάχυνση VirtIO και τεχνολογία Multi-Host (έως 4 hosts),ο προσαρμογός επιτρέπει την απόδοση γυμνού μετάλλου σε εικονικά περιβάλλονταΗ μηχανή RoCE του υλικού εξασφαλίζει την ανάπτυξη μηδενικών επαφών για τα συγκεντρωτικά υφάσματα Ethernet, ενώ η ενδο-δίκτυα μνήμη μειώνει την καθυστέρηση για MPI και συλλογικές βιβλιοθήκες επικοινωνίας (NVIDIA HPC-X, UCX,Εθνική Εταιρική Εταιρεία).
Για την αντιμετώπιση της ασφάλειας από την άκρη στον πυρήνα, οι μηχανές ενδογραμμικής κρυπτογραφίας χειρίζονται το IPsec, το TLS 1.3, και MACsec χωρίς να καταναλώνει πυρήνες εκτέλεσης, καθιστώντας το ιδανικό για σύννεφα πολλών ενοικιαστών και χρηματοπιστωτικές υπηρεσίες.
- Συγκεντρώσεις μοντέλων AI και μεγάλων γλωσσών:RDMA & GPUDirect επιτάχυνση κατανεμημένης εκπαίδευσης σε εκατοντάδες GPU.
- Υπολογιστές υψηλών επιδόσεων (HPC):Απαλλαγές MPI, SHARPv3 για μείωση στο δίκτυο, προσαρμοστική δρομολόγηση.
- Κέντρα δεδομένων Cloud και Edge:Επιτάχυνση δικτύου, VXLAN, SR-IOV.
- Αποθήκευση που καθορίζεται από λογισμικό (SDS):NVMe/TCP, NVMe-oF, iSER, NFS μέσω RDMA.
- Ανάλυση και διαπραγμάτευση σε πραγματικό χρόνο:Υπερ-χαμηλή καθυστέρηση + συγχρονισμός PTP κλάσης C.
| Συστατικό / Οικοσύστημα | Υποστηριζόμενες επιλογές |
|---|---|
| Διασύνδεση υποδοχής | PCIe Gen5 (μέχρι λωρίδες x32, τυπικά x16), διδιάκλιση PCIe, Multi-Host (4 hosts) |
| Συστήματα λειτουργίας | Λίνουξ (RHEL, Ubuntu, προγράμματα οδήγησης in-box), Windows Server, VMware ESXi (SR-IOV), Kubernetes |
| Εικονικοποίηση & Συσκευάσματα | SR-IOV, επιτάχυνση VirtIO, NVMe πάνω από TCP εκφόρτωση για δοχεία |
| HPC Middleware / Βιβλιοθήκες | Επικαιροποιημένα συστήματα |
| Πρωτόκολλα αποθήκευσης | NVMe-oF (RDMA/TCP), SRP, iSER, NFS μέσω RDMA, SMB Direct, GPUDirect Storage |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Πρότυπο προϊόντος | MCX75310AAS-HEAT |
| Φόρμα | PCIe HHHL / FHHL, OCP 3.0 SFF/TSFF (βλέπε οδηγό παραγγελίας) |
| Ταχύτητες InfiniBand | NDR 400 Gbps, HDR 200 Gbps, EDR 100 Gbps |
| Ταχύτητες Ethernet | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (NRZ/PAM4) |
| Δικτυακές θύρες | 1/2/4 διαμορφώσεις θύρας (εξαρτάται από το SKU, 2 θύρες είναι τυπικές για αυτό το μοντέλο) |
| Διοικητικό λεωφορείο | PCI Express Gen 5.0 (συμβατό με Gen4/Gen3), έως και λωρίδες x32, ενδείξεις επεξεργασίας TLP, ATS, PASID |
| Ασφάλεια Αποφόρτισης | Εσωτερική διασύνδεση IPsec (AES-GCM 128/256), TLS 1.3, MACsec, ασφαλή εκκίνηση, κρυπτογράφηση flash, βεβαίωση συσκευής |
| RDMA / Μεταφορές | Αξιόπιστη μεταφορά υλικού, XRC, DCT, On-Demand Paging, UMR, GPUDirect RDMA |
| Χρονολόγηση & Συγχρονισμός | IEEE 1588v2 PTP, G.8273.2 Τάξη C, ακρίβεια 12 ns, SyncE, PPS in/out, προγραμματισμός με ενεργοποίηση χρόνου |
| Διοίκηση | NC-SI, MCTP μέσω PCIe/SMBus, PLDM (DSP0248/0267/0218), SPDM, SPI flash, JTAG |
| Απομακρυσμένη εκκίνηση | Απόσταση εκκίνησης InfiniBand, iSCSI, UEFI, PXE |
| Ανοικτή δικτύωση | ΑSAP2 για SDN, VXLAN/GENEVE/NVGRE εκφόρτωση, αντανάκλαση ροής, ιεραρχική ποιότητα εξυπηρέτησης, παρακολούθηση συνδέσεων L4 |
| Ενέργεια & Περιβάλλον | Ανατρέξτε στο εγχειρίδιο χρήσης (τυπικά ~ 15W-25W ανάλογα με τη διαμόρφωση), θερμοκρασία λειτουργίας: 0°C έως 55°C (δεν προσδιορίζεται δημόσια, επιβεβαιώστε ανά SKU) |
| Παράδειγμα αριθμού μέρους | Λιμένες / Ταχύτητα | Φόρμα | Τυπική χρήση |
|---|---|---|---|
| MCX75310AAS-HEAT | NDR 400Gb/s διπλή θύρα, PCIe 5.0 x16 | PCIe HHHL / FHHL | Τελευταία τεχνολογία τεχνητής νοημοσύνης & HPC, συστάδες GPU |
| MCX75340AAS-HEAT (παράδειγμα) | 4 θύρες NDR200 / 200GbE | ΟΚΠ 3.0 | Υπερκλίμακα & πολλαπλός ξενιστής |
| Άλλοι συνδυασμοί SKU ConnectX-7 | Μία/διπλή θύρα, 100G/200G/400G | OCP, FHHL | Εταιρείες, συσκευές αποθήκευσης |
Για βοήθεια στην επιλογή του σωστού SKU (υποστήριξη καλωδίου, τύπος στήριξης, ψηλός/κοντός στήριξης) επικοινωνήστε με την ομάδα Starsurge.
- ✅Πρωτότυπα και πιστοποιημένα εξαρτήματα∙ πλήρης εγγύηση, ασφαλής εφοδιαστική αλυσίδα.
- ✅Συμβουλευτικές υπηρεσίες αρχιτεκτονικής πριν από την πώλησηΟ σχεδιασμός ομάδων HPC / AI, ρυθμίσεις RDMA.
- ✅Παγκόσμια εφοδιαστική και ταχεία εκπλήρωση∆ αποθέματα στην Ασία/Ευρώπη/Αμερικές.
- ✅Προσαρμοσμένο firmware & επιλογές OEM- Ζητήστε διαμόρφωση χύδην.
- ✅Τεχνική υποστήριξη μετά την πώληση∆ ενσωμάτωση οδηγών, ενημερώσεις firmware, RMA.
Ο όμιλος Starsurge του Χονγκ Κονγκ παρέχει πλήρη υποστήριξη του κύκλου ζωής: από την επικύρωση της συμβατότητας μέχρι την εγκατάσταση και τη συνεχή συντήρηση.
- Σχεδιασμός υλικού InfiniBand και βελτιστοποίηση της απόδοσης.
- Διαμόρφωση RoCE για περιβάλλοντα Ethernet.
- Ενσωμάτωση με τους στόχους GPUDirect Storage και NVMe-oF.
- Τρία χρόνια τυποποιημένη εγγύηση συν εκτεταμένη κάλυψη διαθέσιμη.
Οι τιμές των όγκων, η χονδρική αποστολή και η προσαρμογή (συνδετήρες, pull-tabs) είναι διαθέσιμες κατόπιν αιτήματος.
Η NDR περιλαμβάνει προηγμένα χαρακτηριστικά υπολογιστών στο δίκτυο όπως SHARP, προσαρμοστική δρομολόγηση και αξιόπιστη μεταφορά υλικού εγγενώς. Η λειτουργία Ethernet χρησιμοποιεί RoCE για RDMA με τον ίδιο ρυθμό γραμμής.Το ConnectX-7 υποστηρίζει και τα δύο μέσω διπλής προσωπικότητας.
Ναι, ο προσαρμογός είναι συμβατός προς τα πίσω με PCIe Gen4 και Gen3, αλλά με μειωμένη ταχύτητα λωρίδας.
Ναι, το ConnectX-7 υποστηρίζει την τεχνολογία NVIDIA Multi-Host, επιτρέποντας έως και 4 ανεξάρτητους οικοδεσπότες να μοιράζονται τον ίδιο προσαρμογέα.
IPsec (AES-GCM 128/256-bit), TLS (AES-GCM 128/256-bit) και MACsec (AES-GCM 128/256-bit).
Το ConnectX-7 αποφορτώνει το NVMe μέσω TCP, καθώς και το NVMe-oF, μειώνοντας το κόστος αποθήκευσης του host CPU.
- Διασφάλιση της ορθής ροής αέρα στο πλαίσιο του διακομιστή κατά τη χρήση μεταβιβαστών υψηλής ισχύος (ενεργό οπτικό ή DAC).
- Χρησιμοποιήστε firmware που παρέχεται από την NVIDIA ή επικυρώνεται από την Starsurge για διορθώσεις ασφαλείας.
- Εγκαταστήστε το πιο πρόσφατο πρόγραμμα οδήγησης (MLNX_OFED ή native inbox) για να ενεργοποιήσετε την πλήρη εκφόρτωση υλικού.
- Ελέγξτε την συμβατότητα QSFP-DD ή OSFP για τα οπτικά 400G· ανατρέξτε στον οδηγό NVIDIA για τους δέκτες μεταφοράς Ethernet.
- Απαιτείται αντιστατική επεξεργασία. Ο προσαρμογός φέρει ευαίσθητα συστατικά PCIe.
Η εταιρεία Starsurge Group Co., Limited του Χονγκ ΚονγκΗ εταιρεία ιδρύθηκε το 2008 και εξυπηρετεί πελάτες σε όλο τον κόσμο με προϊόντα όπως διακόπτες δικτύου,Εθνικές ΚΠΣΥποστηριζόμενη από μια έμπειρη ομάδα πωλήσεων και τεχνικής, η Starsurge υποστηρίζει βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη, η κατασκευή,εκπαίδευσηΗ εταιρεία προσφέρει επίσης λύσεις IoT, συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού, πολυγλωσσική υποστήριξη και παγκόσμια παράδοση.Η Starsurge επικεντρώνεται στην αξιόπιστη ποιότητα., ανταποκρινόμενη υπηρεσία και προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματική, κλιμακώσιμη και αξιόπιστη υποδομή δικτύου.
✓ Εξουσιοδοτημένος συνεργάτης για κορυφαίες μάρκες, συμπεριλαμβανομένων των προϊόντων δικτύωσης NVIDIA.
| Μέγιστη απόδοση | 400 Gb/s (NDR / 400GbE) | PCIe Gen5 | Μέχρι 32 λωρίδες |
|---|---|---|---|
| Υποστήριξη RDMA | InfiniBand & RoCE | Ασφάλεια | IPsec/TLS/MACsec ενδογραμμικά |
| GPUDirect | RDMA + Αποθήκευση | Χρονική ακρίβεια | 12ns PTP |
| Συστατικό | Συνιστάται / υποστηρίζεται | Παρατηρήσεις |
|---|---|---|
| Διακομιστές GPU (HGX/DGX) | Πλήρως συμβατό με το GPUDirect | SHARP εκφόρτωση στο InfiniBand |
| Επικεφαλής διακόπτες | NVIDIA QM9700 (NDR), SN4000 (Ethernet) | Υποστηριζόμενη |
| Διοικητές εικονικοποίησης | VMware ESXi 7.0/8.0, KVM, Hyper-V | Ενεργοποίηση SR-IOV |
| Συστήματα αποθήκευσης | PureStorage, VAST Data, WEKA, Δελ PowerScale | NVMe-oF / RoCE έτοιμο |
| Καλώδια / Οπτική | NVIDIA παθητικός DAC χαλκού, ενεργός οπτικός (400G SR4/DR4) | Επιβεβαιώστε τη μήτρα συμβατότητας |
- Επιβεβαιώστε ότι η διαμόρφωση θύρας (2-port NDR ή split 2x200G) ταιριάζει με το σχέδιο αλλαγής.
- Επιβεβαιώστε το φυσικό μήκος και τον τύπο στήριξης (HHHL / FHHL).
- Ελέγξτε την κατεύθυνση της ροής αέρα και τις απαιτήσεις για το παθητικό/ενεργό καλώδιο.
- Βεβαιώστε την υποστήριξη των οδηγών του λειτουργικού συστήματος (εκδοχή MLNX_OFED για τον πυρήνα σας).
- Για τα χαρακτηριστικά ασφαλείας: ενεργοποιήστε ασφαλή εκκίνηση και ενσωματωμένο κρυπτογράφημα στο firmware.
- Εξετάστε την εγγύηση και τις επιλογές αντικατάστασης.
64 θύρες 400G InfiniBand, ολοκλήρωση SHARPv3.
Δωρεάν 200Gb/s για μικρότερα clusters.
Επιτάχυνση αποθήκευσης και ασφάλειας + προγραμματισμένη διαδρομή δεδομένων.
Συμμόρφωση OSFP με 2xOSFP ή 2xQSFP56.
