Καλώδιο Οπτικής Ίνας NVIDIA MFP7E10-N005 5m MPO12/APC Multimode 800G InfiniBand
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N005 (980-9I73V-000005) |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός ανταλλακτικού: | MFP7E10-N005 (980-9I73V-000005) | Τύπος καλωδίου: | Υδροξείδιο |
|---|---|---|---|
| Τύπος ινών: | OM4, 50/125 μm | Μήκος: | 5 μ |
| Συνδέσεις: | MPO-12/APC (θηλυκό) | Ρυθμός δεδομένων: | Μέχρι 400 Gbps |
Περιγραφή προϊόντων

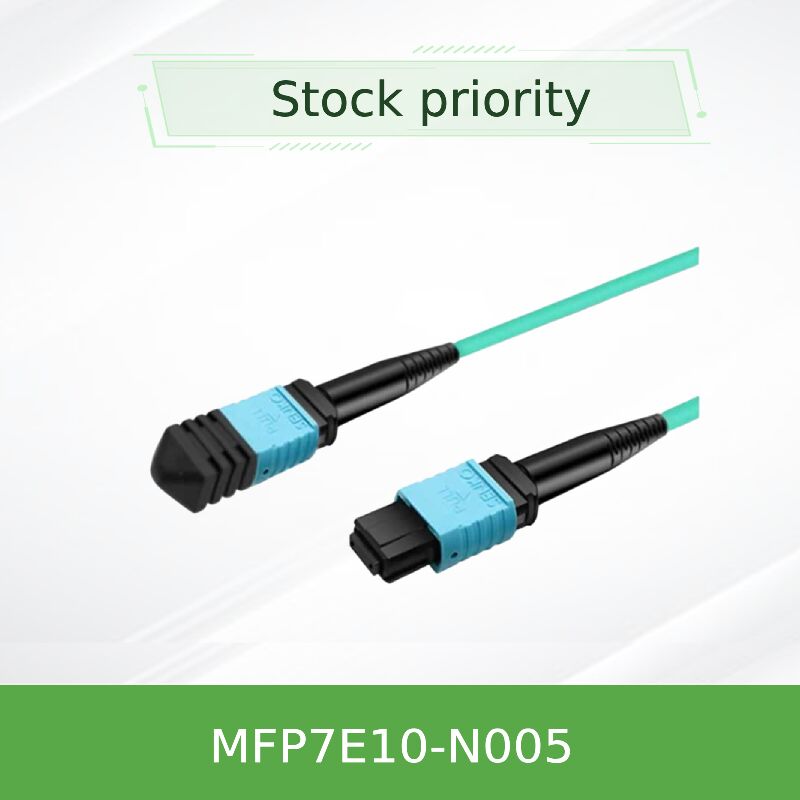

NVIDIA MFP7E10-N005
MPO12/APC Πολυδιάστατο καλώδιο ινών
Υψηλής πυκνότητας παθητικός οπτικός σύνδεσμος για InfiniBand 400G/800G και Ethernet.
Επισκόπηση του προϊόντος
Η σειρά NVIDIA MFP7E10-Nxxx είναι ένα παθητικό MPO‐12/APC-to-MPO‐12/APC πολυσυσυσυσματικό καλώδιο ινώδους ίνες σχεδιασμένο για διασύνδεση μικρής εμβέλειας σε κέντρα δεδομένων υψηλών επιδόσεων.Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ(5 μέτρα παραλλαγή) χρησιμοποιεί οκτώ ενεργές ίνες σε μια τοπολογία διασταύρωσης τύπου Β για να επιτρέψει την άμεση σύνδεση χαλκού / οπτικής σύνδεσης χωρίς προσαρμογείς αντιστροφής πολικότητας.Με γυαλιστήρα 8 βαθμών με γωνιακή φυσική επαφή (APC), οι αντιπροσωπευτικές αντανακλάσεις ελαχιστοποιούνται, εξασφαλίζοντας την ακεραιότητα του σήματος για τη διαμόρφωση PAM4 έως 800Gb / s.
Κάθε καλώδιο έχει δοκιμαστεί στο εργοστάσιο με Telcordia GR‐1435 και υποστηρίζει θερμοκρασίες λειτουργίας από 0 έως 70°C. Το σακάκι aqua LSZH παρέχει επιβράδυνση της φλόγας, μειώνοντας παράλληλα τις τοξικές εκπομπές καπνού,κατάλληλο για διακόπτες υψηλής πυκνότητας και συστάδες GPU.
Βασικά Γεγονότα
- Αριθμός τμήματος:MFP7E10-N005 (5m), επίσης N003/N007/N010 έως N050
- Τύπος ινών:Πολυτρόπος 50/125μm (OM3 για ≤30m, OM4 για >30m)
- Συνδετήρας:MPO-12/APC θηλυκό, πράσινο περίβλημα, γυαλιστική γωνία 8°
- Απώλεια εισαγωγής:≤ 0,35 dB + 0,0004 × L (μέγιστο)
- Απώλεια απόδοσης:≥ 35 dB
- Ελάχιστη ακτίνα κάμπωσης:30 mm (δυναμικό / στατικό)
- Μέγιστο εύρος:50 m (με δύο πλακέτες και 4 ζευγάρια)
Γιατί MPO‐12/APC;
Αντίθετα με τις εκφραζόμενες εκφραζόμενες εκδοχές (UPC), οι συνδετήρες με γωνιακή γυάλωση καταπιέζουν την αντανακλαστικότητα, η οποία διαφορετικά θα υποβαθμίζει την απόδοση του λέιζερ σε μεταβιβαστές υψηλής ταχύτητας.Η APC επιτρέπει αξιόπιστη λειτουργία σε 50G PAM4 ανά λωρίδαΤο πράσινο shell του NVIDIA αναγνωρίζει γρήγορα την συμβατότητα του APC, αποτρέποντας την ασυμφωνία με τα παλαιά καλώδια UPC με μπλε κέλυφος.
Διασταυρούμενο οχήμα τύπου Β:Η λωρίδα 1 στο ένα άκρο συνδέεται με τη λωρίδα 12 στο αντίθετο άκρο ̇ ιδανική για συνδυασμό τεσσάρων λωρίδων Tx/Rx χωρίς εξωτερικά καλώδια διασταύρωσης.
Τεχνολογία & Ακεραιότητα Σημείου
Σχεδιασμένο για αρχιτεκτονικές 800G DR8 / 400G DR4, κάθε καλώδιο περιέχει 8 πολυμέτωπες ίνες που διατίθενται σε διασταυρωμένο πινάρισμα.κρίσιμη για δέκτες υψηλής ταχύτητας baud, όπως NVIDIA MMA4Z00-NS (twin-port OSFP)Ο παθητικός σχεδιασμός καταναλώνει μηδενική ισχύ και δεν εισάγει καμία καθυστέρηση, καθιστώντας τον ιδανικό για συνδέσεις μεταγωγής σε μετατροπή ή μεταγωγής σε DPU σε υφάσματα NDR InfiniBand.
Οι αυστηρές δοκιμές γεωμετρίας της τελικής όψης και η επαλήθευση IL/RL εξασφαλίζουν ότι κάθε καλώδιο πληροί τις αυστηρές απαιτήσεις των σύγχρονων επεκτάσεων υλικών 800G Ethernet και NVLink.
Τυπικές Εγκαταστάσεις

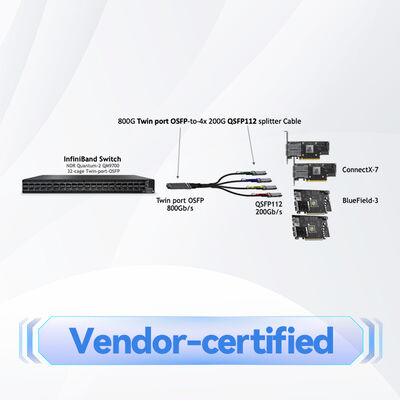

- Σύνδεση δύο θύρων OSFP 800Gb/s (π.χ. Quantum-2) με προσαρμογείς δικτύου ConnectX‐7.
- Σύνδεση NVIDIA BlueField-3 DPUs (QSFP112 ή OSFP) σε διακόπτες κορυφής.
- Διασύνδεση σπονδυλικής στήλης σε διακομιστές αποθήκευσης που απαιτούν σύνδεση OM3/OM4 μικρών αποστάσεων.
- Πολυδιάστατη σπονδυλική στήλη εντός ενός ράφου ή μεταξύ γειτονικών ράφων (≤ 50m).
Συμφωνία
Το MFP7E10-N005 λειτουργεί με οποιονδήποτε πομπό ή σύστημα που δέχεται θηλυκές συνδέσεις MPO‐12/APC και αναμένει πινάρισμα τύπου Β. Η επαληθευμένη συμβατότητα περιλαμβάνει:
- NVIDIA MMA4Z00-NS ( OSFP DR8, 800G με δύο θύρες)
- NVIDIA MMA4Z00-NS400 (μονοφόρος OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Εναλλακτικοί διακόπτες InfiniBand NDR 400G/800G και προσαρμογείς ConnectX‐7
- Τυποποιημένοι διακόπτες 400GbE με οπτικές διεπαφές MPO‐12 APC
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Τύπος προϊόντος | Παθητικό MPO‐12/APC πολυτροπικό καλώδιο ινών, διασταυρούμενο τύπου Β |
| Διάρκεια (ονομαστική) | 5 μέτρα (MFP7E10-N005) · ανοχή: +0,1/-0 m (L<5m) ή +2%×L/-0 (L≥5m) |
| Ενεργές ίνες | 8 (4 Tx / 4 Rx κατεύθυνση) |
| Διάμετρος καλωδίου | 30,0 ± 0,2 mm |
| Υλικό σακάτου | Aqua LSZH / OFNR (υπολογισμός ανόδου, χαμηλός καπνός μηδενικό αλογόνιο) |
| Κέντρο ινών | 50/125 μm multimode (OM3 για ≤ 30m· OM4 για > 30m) |
| Απώλεια εισαγωγής (μέγιστη) | ≤ 0,35 dB + 0,0004 * L (dB) |
| Απώλεια απόδοσης (min) | 35 dB |
| Θερμοκρασία λειτουργίας | 0°C έως 70°C |
| Θέρμανση αποθήκευσης | -40°C έως 85°C |
| Σχετική υγρασία | 10% ~ 85% (μη συμπυκνωτικό) |
| Κανονιστική | RoHS, CE, FCC κατηγορία A, CB, cTUVus, RCM, VCCI |
| Τάξη λέιζερ | Τάξη 1 (IEC 60825-1/2, 21 CFR 1040) |
Οδηγός επιλογής (Σειρά MFP7E10-Nxxx)
| Αριθμός παραγγελίας | Διάρκεια | Τύπος ινών (ανάλογα με το μήκος) |
|---|---|---|
| Δελτίο ΕΚΑΧ αριθ. | 3 μέτρα | ΟΜ3 |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 5 μέτρα | ΟΜ3 |
| Διάταξη MFP7E10-N010 | 10 μέτρα | ΟΜ3 |
| Δοκιμαστική μονάδα | 20 μέτρα | ΟΜ3 |
| Δοκιμαστική μονάδα | 30 μέτρα | OM3 (ή OM4 κατόπιν αιτήματος) |
| Δοκιμαστική συσκευή | 40 μέτρα | OM4 |
| Επικαιροποιημένη συσκευή | 50 μέτρα | OM4 |
Σημείωση: Για μήκους άνω των 30 m, χρησιμοποιείται ίνα OM4 για να εξασφαλιστεί η εμβέλεια 50 m. Διατίθενται άλλα προσαρμοσμένα μήκη (π.χ. 7m, 15m, 25m, 35m). Μπορεί να ισχύει ελάχιστη ποσότητα παραγγελίας.
Γιατί να επιλέξετε το Starsurge για τα οπτικά καλώδια της NVIDIA;
- 100% συμβατό και δοκιμασμένο:Κάθε καλώδιο MFP7E10 επαληθεύεται με πομπούς NVIDIA πριν από την αποστολή.
- Αποθέματα και γρήγορη προμήθεια:Τα δημοφιλή μήκη (3m, 5m, 10m, 20m, 30m, 50m) διατηρούνται σε περιφερειακή αποθήκη.
- Τεχνική υποστήριξη:Έλεγχος συμβατότητας πριν από την πώληση και αντιμετώπιση προβλημάτων μετά την πώληση.
- Χονδρικές τιμές και επισήμανση:Προσαρμοσμένη σειρά / ετικέτες περιουσιακών στοιχείων διαθέσιμες για μεγάλα έργα.
- Παγκόσμια ναυτιλία:Επιλογές DDP/FedEx/UPS στις ΗΠΑ, την ΕΕ, την APAC και τη Μέση Ανατολή.
Υπηρεσία & Υποστήριξη
Το Starsurge Group του Χονγκ Κονγκ προσφέρει εγγύηση ενός έτους για ελαττώματα κατασκευής, συν 24ωρη τεχνική ανταπόκριση.Για χρήση σε μήκος άνω των 50 μέτρων ή ειδικά κατασκευασμένα υβριδικά καλώδια (MPO σε διπλό), παρακαλούμε επικοινωνήστε με την ομάδα λύσεων.
Συχνές Ερωτήσεις
Α: Όχι, αυτό το καλώδιο είναι βελτιστοποιημένο για οπτική PAM4 400G / 800G. Οι παραδοσιακοί δέκτες δέκτη 100G NRZ χρησιμοποιούν συνήθως συνδέσμους MPO‐12/UPC και διαφορετικούς προϋπολογισμούς απώλειας.
Ο τύπος Β (crossover) είναι η τυπική πολικότητα που απαιτείται από την NVIDIA για άμεσες συνδέσεις 800G OSFP με OSFP.
Α: Το MFP7E10 είναι πολυμέθοδος (MMF), το MFP7E20 είναι μονομέθοδος (SMF).
Α: Ναι. Προτείνουμε να χρησιμοποιείτε ένα στεγνό καθαριστικό MPO‐12/APC (π.χ. της μάρκας CLICK‐Clean ή IBC) πριν από κάθε ζευγάρωμα.
Α: Ναι, το MFP7E10-N005 περνά τις δοκιμές συμμόρφωσης της NVIDIA για συνδέσμους 800G DR8 και 400G DR4.
Προφυλάξεις χειρισμού
- Μην αφαιρείτε τα καπάκια σκόνηςΗ μόλυνση είναι η πρώτη αιτία υποβάθμισης των συνδέσμων.
- Πάντοτε να καθαρίζετε τόσο τον συνδετήρα καλωδίου όσο και τον οπτικό δοχείο του δέκτη-διαβιβαστή χρησιμοποιώντας ειδικό καθαριστικό MPO-APC.
- Να μην λυγίζει το καλώδιο περισσότερο από 30 mm ακτίνα, ειδικά κοντά σε συνδέσμους.
- Ποτέ μην αναμειγνύετε το MPO-APC (πράσινο/στριφογυρισμένο) με το MPO-UPC (μπλε/επίπεδο) ̇ θα προκληθεί σωματική βλάβη.
- Συμμορφώνονται με τις συνήθεις προφυλάξεις ESD κατά τον χειρισμό των συσσωρευτικών δέκτων, αν και το ίδιο το καλώδιο είναι παθητικό.
Για την ομάδα Starsurge του Χονγκ Κονγκ
Ιδρύθηκε το 2008,Η εταιρεία Starsurge Group Co., Limited του Χονγκ ΚονγκΠαρέχουμε υλικό δικτύωσης επιχειρήσεων και ολοκλήρωση συστημάτων σε όλο τον κόσμο.χρηματοπιστωτικά ιδρύματαΗ τεχνική μας ομάδα παρέχει πολυγλωσσική συμβουλευτική προ πωλήσεων και υποστήριξη RMA μετά την πώληση,διασφαλίζοντας ότι οι αναπτύξεις InfiniBand και Ethernet σας τρέχουν χωρίς εκπλήξεις συμβατότητας.
