Καλώδιο NVIDIA MFP7E10-N010 10m MPO12/APC Multimode 800G InfiniBand
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N010 |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Τεχνολογία: | Infiniband |
| Τύπος: | Παθητικό καλώδιο ινών | Μήκος καλωδίου: | 10 μέτρα |
| Μοντέλο: | MFP7E10-N010 | Ονομα: | Mellanox AOC MFP7E10-N010 Παθητικό καλώδιο ινών MMF MPO12 APC σε MPO12 APC 10m |
| Λέξη-κλειδί: | καλώδιο Mellanox | ||
Περιγραφή προϊόντων

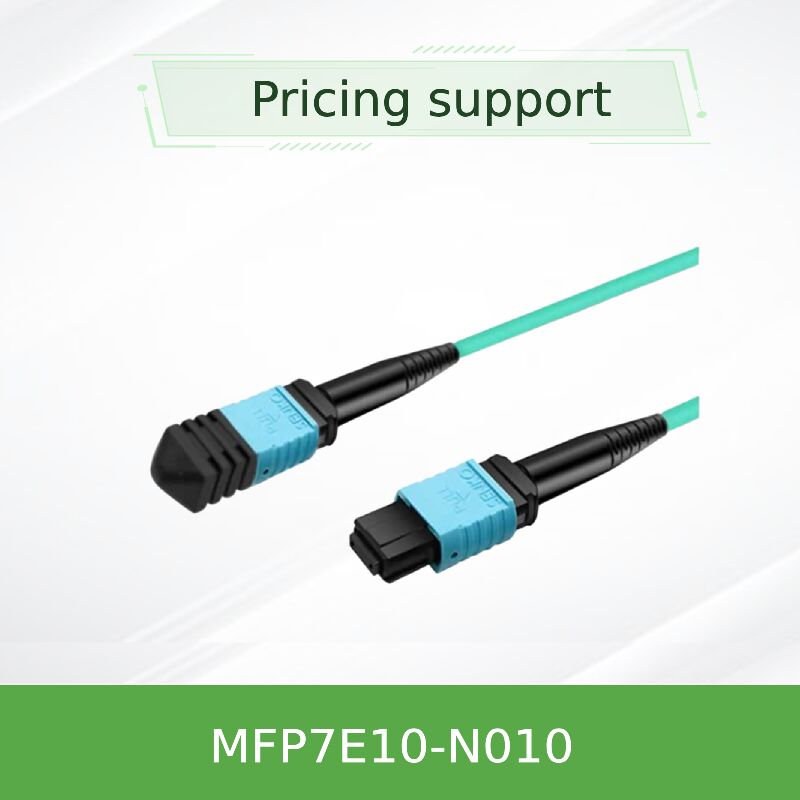

NVIDIA MFP7E10-N010
MPO12/APC Πολυδιάστατο καλώδιο ινών
Υψηλής πυκνότητας παθητικός οπτικός σύνδεσμος για InfiniBand 400G/800G και Ethernet.
Επισκόπηση του προϊόντος
Η σειρά NVIDIA MFP7E10-Nxxx είναι ένα παθητικό MPO‐12/APC-to-MPO‐12/APC πολυσυσυσυσματικό καλώδιο ινώδους ίνες σχεδιασμένο για διασύνδεση μικρής εμβέλειας σε κέντρα δεδομένων υψηλών επιδόσεων.Διάταξη MFP7E10-N010(10 μέτρα παραλλαγή) χρησιμοποιεί οκτώ ενεργές ίνες σε μια τοπολογία διασταύρωσης τύπου Β για να επιτρέψει την άμεση σύνδεση χαλκού / οπτικής σύνδεσης χωρίς προσαρμογείς αντιστροφής πολικότητας.Με γυαλιστήρα 8 βαθμών με γωνιακή φυσική επαφή (APC), οι αντιπροσωπευτικές αντανακλάσεις ελαχιστοποιούνται, εξασφαλίζοντας την ακεραιότητα του σήματος για τη διαμόρφωση PAM4 έως 800Gb / s.
Κάθε καλώδιο έχει δοκιμαστεί στο εργοστάσιο με Telcordia GR‐1435 και υποστηρίζει θερμοκρασίες λειτουργίας από 0 έως 70°C. Το σακάκι aqua LSZH παρέχει επιβράδυνση της φλόγας, μειώνοντας παράλληλα τις τοξικές εκπομπές καπνού,κατάλληλο για διακόπτες υψηλής πυκνότητας και συστάδες GPUΓια συνδέσεις 10 μέτρων, το καλώδιο χρησιμοποιεί οικονομικά αποδοτική ίνα OM3.
Βασικά Γεγονότα
- Αριθμός τμήματος:MFP7E10-N010 (10m), επίσης N003/N005/N007 έως N050
- Τύπος ινών:Πολυμόδιο 50/125μm OM3 (πρότυπο για 10m)
- Συνδετήρας:MPO-12/APC θηλυκό, πράσινο περίβλημα, γυαλιστική γωνία 8°
- Απώλεια εισαγωγής (μέγιστη):≤ 0,354 dB (0,35 + 0,0004*10)
- Απώλεια απόδοσης:≥ 35 dB
- Ελάχιστη ακτίνα κάμπωσης:30 mm (δυναμικό / στατικό)
- Μέγιστη εμβέλεια για OM3:30 μέτρα (με δύο πίνακες επικάλυψης) · OM4 συνιστάται πέρα από τα 30 μέτρα
Γιατί MPO‐12/APC;
Αντίθετα με τις εκφραζόμενες εκφραζόμενες εκδοχές (UPC), οι συνδετήρες με γωνιακή γυάλωση καταπιέζουν την αντανακλαστικότητα, η οποία διαφορετικά θα υποβαθμίζει την απόδοση του λέιζερ σε μεταβιβαστές υψηλής ταχύτητας.Η APC επιτρέπει αξιόπιστη λειτουργία σε 50G PAM4 ανά λωρίδαΤο πράσινο shell του NVIDIA αναγνωρίζει γρήγορα την συμβατότητα του APC, αποτρέποντας την ασυμφωνία με τα παλαιά καλώδια UPC με μπλε κέλυφος.
Διασταυρούμενο οχήμα τύπου Β:Η λωρίδα 1 στο ένα άκρο συνδέεται με τη λωρίδα 12 στο αντίθετο άκρο ̇ ιδανική για συνδυασμό τεσσάρων λωρίδων Tx/Rx χωρίς εξωτερικά καλώδια διασταύρωσης.
Τεχνολογία & Ακεραιότητα Σημείου
Σχεδιασμένο για αρχιτεκτονικές 800G DR8 / 400G DR4, κάθε καλώδιο περιέχει 8 πολυμέτωπες ίνες που διατίθενται σε διασταυρωμένο πινάρισμα.κρίσιμη για δέκτες υψηλής ταχύτητας baud, όπως NVIDIA MMA4Z00-NS (twin-port OSFP)Ο παθητικός σχεδιασμός καταναλώνει μηδενική ισχύ και δεν εισάγει καμία καθυστέρηση, καθιστώντας τον ιδανικό για συνδέσεις μεταγωγής σε μετατροπή ή μεταγωγής σε DPU σε υφάσματα NDR InfiniBand.
Οι αυστηρές δοκιμές γεωμετρίας της τελικής όψης και η επαλήθευση IL/RL εξασφαλίζουν ότι κάθε καλώδιο πληροί τις αυστηρές απαιτήσεις των σύγχρονων επεκτάσεων υλικών 800G Ethernet και NVLink.
Τυπικές Εγκαταστάσεις
- Σύνδεση δύο θύρων OSFP 800Gb/s (π.χ. Quantum-2) με προσαρμογείς δικτύου ConnectX‐7 σε απόσταση 10 μέτρων.
- Σύνδεση DPU NVIDIA BlueField-3 (QSFP112 ή OSFP) σε διακόπτες κορυφής του ράκα σε γειτονικές θέσεις ράκα.
- Διασύνδεση σπονδυλικής στήλης σε διακομιστές αποθήκευσης που απαιτούν σύνδεση OM3 μικρής απόστασης.
- Πολυτροπική σπονδυλική στήλη εντός μιας μονάδας ή μεταξύ γειτονικών μονάδων (≤30m για το OM3).
Συμφωνία
Το MFP7E10‐N010 λειτουργεί με οποιονδήποτε πομπό ή σύστημα που δέχεται θηλυκές συνδέσεις MPO‐12/APC και αναμένει πινάρισμα τύπου Β. Η επαληθευμένη συμβατότητα περιλαμβάνει:
- NVIDIA MMA4Z00-NS ( OSFP DR8, 800G με δύο θύρες)
- NVIDIA MMA4Z00-NS400 (μονοφόρος OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Εναλλακτικοί διακόπτες InfiniBand NDR 400G/800G και προσαρμογείς ConnectX‐7
- Τυποποιημένοι διακόπτες 400GbE με οπτικές διεπαφές MPO‐12 APC
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία (MFP7E10-N010) |
|---|---|
| Τύπος προϊόντος | Παθητικό MPO‐12/APC πολυτροπικό καλώδιο ινών, διασταυρούμενο τύπου Β |
| Διάρκεια (ονομαστική) | 10 μέτρα· ανοχή: +0,1/-0 m (L<5m) ή +2%×L/-0 (L≥5m) |
| Ενεργές ίνες | 8 (4 Tx / 4 Rx κατεύθυνση) |
| Διάμετρος καλωδίου | 30,0 ± 0,2 mm |
| Υλικό σακάτου | Aqua LSZH / OFNR (χαμηλό κάπνισμα μηδενικό αλογόνιο, με ονομαστική ανύψωση) |
| Κέντρο ινών | 50/125 μm πολυμέτρο (OM3 για ≤30m· OM4 για >30m) |
| Απώλεια εισαγωγής (μέγιστη) | ≤ 0,354 dB (0,35 + 0,0004 * 10) |
| Απώλεια απόδοσης (min) | 35 dB |
| Θερμοκρασία λειτουργίας | 0°C έως 70°C |
| Θέρμανση αποθήκευσης | -40°C έως 85°C |
| Σχετική υγρασία | 10% ~ 85% (μη συμπυκνωτικό) |
| Κανονιστική | RoHS, CE, FCC κατηγορία A, CB, cTUVus, RCM, VCCI |
| Τάξη λέιζερ | Τάξη 1 (IEC 60825-1/2, 21 CFR 1040) |
Οδηγός επιλογής (Σειρά MFP7E10-Nxxx)
| Αριθμός παραγγελίας | Διάρκεια | Τύπος ινών (πρότυπο) |
|---|---|---|
| Δελτίο ΕΚΑΧ αριθ. | 3 μέτρα | ΟΜ3 |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 5 μέτρα | ΟΜ3 |
| Δελτίο ΕΚΑΧ, αριθ. | 7 μέτρα | ΟΜ3 |
| Διάταξη MFP7E10-N010 | 10 μέτρα | ΟΜ3 |
| Επικαιροποιημένη συσκευή | 15 μέτρα | ΟΜ3 |
| Δοκιμαστική μονάδα | 20 μέτρα | ΟΜ3 |
| Δοκιμαστική μονάδα | 25 μέτρα | ΟΜ3 |
| Δοκιμαστική μονάδα | 30 μέτρα | OM3 (OM4 προαιρετικό) |
| Επικαιροποιημένα προϊόντα | 35 μέτρα | OM4 |
| Δοκιμαστική συσκευή | 40 μέτρα | OM4 |
| Επικαιροποιημένη συσκευή | 50 μέτρα | OM4 |
Σημείωση: Για μήκους άνω των 30 μέτρων, απαιτείται ίνα OM4 για να εξασφαλιστεί εμβέλεια 50 μέτρων.
Γιατί να επιλέξετε το Starsurge για τα οπτικά καλώδια της NVIDIA;
- 100% συμβατό και δοκιμασμένο:Κάθε καλώδιο MFP7E10 επαληθεύεται με πομπούς NVIDIA πριν από την αποστολή.
- Αποθέματα και γρήγορη προμήθεια:Τα δημοφιλή μήκη (3m, 5m, 10m, 20m, 30m, 50m) διατηρούνται σε περιφερειακή αποθήκη.
- Τεχνική υποστήριξη:Έλεγχος συμβατότητας πριν από την πώληση και αντιμετώπιση προβλημάτων μετά την πώληση.
- Χονδρικές τιμές και επισήμανση:Προσαρμοσμένη σειρά / ετικέτες περιουσιακών στοιχείων διαθέσιμες για μεγάλα έργα.
- Παγκόσμια ναυτιλία:Επιλογές DDP/FedEx/UPS στις ΗΠΑ, την ΕΕ, την APAC και τη Μέση Ανατολή.
Υπηρεσία & Υποστήριξη
Το Starsurge Group του Χονγκ Κονγκ προσφέρει εγγύηση ενός έτους για ελαττώματα κατασκευής, συν 24ωρη τεχνική ανταπόκριση.Για χρήση σε μήκος άνω των 30 μέτρων ή ειδικά κατασκευασμένα υβριδικά καλώδια (MPO σε διπλό), παρακαλούμε επικοινωνήστε με την ομάδα λύσεων.
Συχνές Ερωτήσεις
Α: Για αποστάσεις μεταξύ 30-50 μέτρων, συνιστούμε τις παραλλαγές OM4 (MFP7E10-N035 έως N050).
Ο τύπος Β (crossover) είναι η τυπική πολικότητα που απαιτείται από την NVIDIA για άμεσες συνδέσεις 800G OSFP με OSFP.
Α: Το MFP7E10 είναι πολυμέθοδος (MMF), το MFP7E20 είναι μονομέθοδος (SMF).
Α: Ναι. Προτείνουμε να χρησιμοποιείτε ένα στεγνό καθαριστικό MPO‐12/APC (π.χ. της μάρκας CLICK‐Clean ή IBC) πριν από κάθε ζευγάρωμα.
Α: Ναι, το MFP7E10-N010 περνά τις δοκιμές συμμόρφωσης της NVIDIA για συνδέσεις 800G DR8 και 400G DR4 σε απόσταση 10m.
Προφυλάξεις χειρισμού
- Μην αφαιρείτε τα καπάκια σκόνηςΗ μόλυνση είναι η πρώτη αιτία υποβάθμισης των συνδέσμων.
- Πάντοτε να καθαρίζετε τόσο τον συνδετήρα καλωδίου όσο και τον οπτικό δοχείο του δέκτη-διαβιβαστή χρησιμοποιώντας ειδικό καθαριστικό MPO-APC.
- Να μην λυγίζει το καλώδιο περισσότερο από 30 mm ακτίνα, ειδικά κοντά σε συνδέσμους.
- Ποτέ μην αναμειγνύετε το MPO-APC (πράσινο/στριφογυρισμένο) με το MPO-UPC (μπλε/επίπεδο) ̇ θα προκληθεί σωματική βλάβη.
- Συμμορφώνονται με τις συνήθεις προφυλάξεις ESD κατά τον χειρισμό των συσσωρευτικών δέκτων, αν και το ίδιο το καλώδιο είναι παθητικό.
