NVIDIA Q3200-RA 72-Port 400Gb/s NDR InfiniBand Switch Διπλό Σύστημα
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | Q3200-RA (920-9B34F-00RX-FS0) |
| Έγγραφο: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 ΤΕΜ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | Q3200-RA (920-9B34F-00RX-FS0) | ρυθμό μετάδοσης: | 800 γρ |
|---|---|---|---|
| λιμάνια: | 36 | Λειτουργία: | LACP, στοιβάζοντας, υποστήριξη VLAN |
| Τεχνολογία: | Infiniband | Μέγιστη ταχύτητα: | Xdr |
| Πακέτο μεταφοράς: | Συσκευασία | Προσδιορισμός: | 43.6*433.2*590.6 mm |
| Εμπορικό σήμα: | Mellanox | ||
| Επισημαίνω: | Διακόπτης NVIDIA InfiniBand 400 Gb/s,μεταγωγέας Mellanox NDR 72 θύρας,Διακόπτης δικτύου διπλού συστήματος Q3200-RA |
||
Περιγραφή προϊόντων
NVIDIA Q3200-RA 72-Port 400Gb/s NDR InfiniBand Switch Διπλό Σύστημα

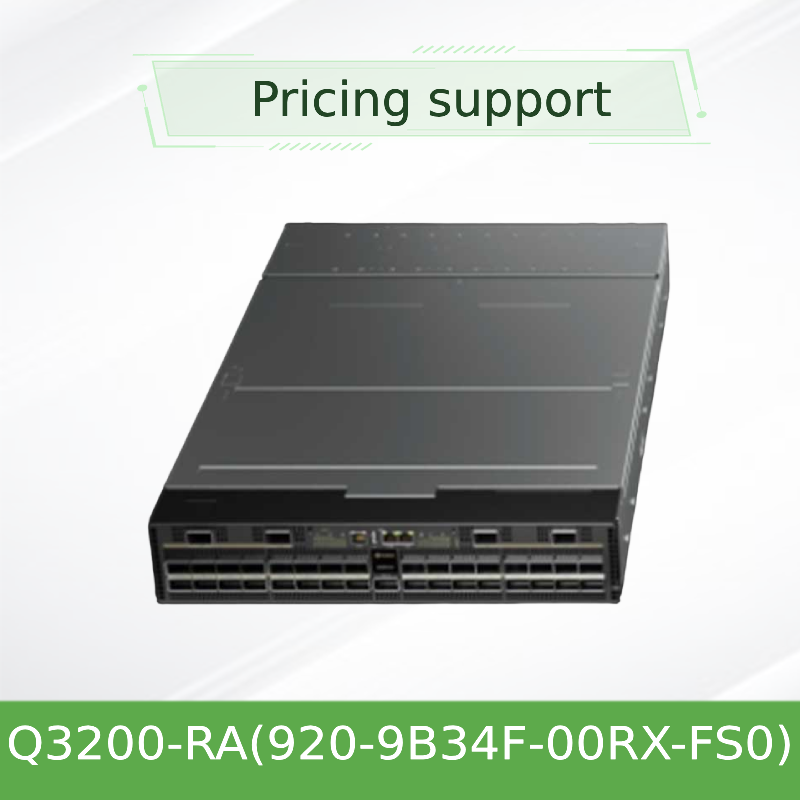

Q3200-RA - 72-Port NDR 400Gb/s InfiniBand Dual-System Switch
Το Q3200-RA ενσωματώνει δύο ανεξάρτητους διακόπτες Quantum-3 με 36 θύρες σε ένα συμπαγές υπόστρωμα 2U με ψύξη αέρα.
28.8 Tb/s Συνολική απόδοση συστήματος
72 x 400Gb/s θύρες(2 x 36 ανεξάρτητοι διακόπτες)
Τεχνολογία ASIC:2x NVIDIA Quantum-3 (NDR 400Gb/s)
Φόρμα:2U Rackmount • Ψυχροψυγμένο με αέρα • C2P Airflow
Απολύσεις:6x ΥΦΑ που μπορούν να ανταλλάσσονται θερμά • 12x ανεμιστήρες
Επισκόπηση του προϊόντος
ΗNVIDIA Quantum-3 Q3200-RAείναι μια πλατφόρμα διακόπτη InfiniBand διπλού συστήματος, η οποία περιέχει δύο ανεξάρτητους διακόπτες NDR 36 θύρων σε ένα ενιαίο πλαίσιο 2U.παρέχει 400Gb/s ανά θύρα με εξαιρετικά χαμηλή καθυστέρησηΙδανικό για την κατασκευή οικονομικά αποδοτικών υφασμάτων φύλλου-ορθοπλασίας, το Q3200-RA επιτρέπει στους οργανισμούς να κλιμακώσουν υποδομές τεχνητής νοημοσύνης χωρίς να θυσιάσουν την πυκνότητα ή την απόδοση των λιμένων.Κάθε ένα από τα δύο επίπεδα διακόπτη λειτουργεί ανεξάρτητα, προσφέροντας φυσική επανειλημμότητα σε ένα συμπαγές παράγοντα μορφής.
Βασικά χαρακτηριστικά
- Αρχιτεκτονική διπλού συστήματος:Δύο ανεξάρτητοι διακόπτες NDR 400Gb/s με 36 θύρες σε ένα μόνο πλαίσιο 2U
- Υψηλή απόδοση:28.8 Συνολική δυναμικότητα μεταγωγής συστήματος Tb/s
- Υπολογιστές σε δίκτυο:Πλήρης υποστήριξη για το NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol)
- Προηγμένη διαχείριση υφασμάτων:Αφιερωμένη πύλη διαχείρισης υφασμάτων (FNM) για τηλεμετρία NVIDIA UFM και ενορχήστρωση με AI
- Αξιόπιστη:Επαναχρησιμοποιήσιμες 6 μονάδες παροχής ηλεκτρικής ενέργειας και 12 μονάδες ανεμιστήρων με ροή αέρα από σύνδεσμο προς ηλεκτρική ενέργεια (C2P)
Τεχνολογία & Απόδοση
Κάθε μία από τις δύο μονάδες διακόπτη μέσα στο Q3200-RA είναι κατασκευασμένη στοNVIDIA Quantum-3 Switch ASICΟ διακόπτης διαθέτει προσαρμοστική δρομολόγηση για να αποφεύγει τα hot spots, αλγόριθμους ελέγχου συμφόρησης και απομόνωση απόδοσης για σύννεφα AI πολλαπλών ενοικιαστών.Υποστηρίζει την επικοινωνία που ξεκινάται από GPU και το NVIDIA GPUDirect RDMA για επιταχυνόμενες εργασίες υπολογισμού.
Βελτιωμένες τοπολογίες:Γεμάτο δέντρο (Φύλλα-Σπονδυλική στήλη), Slim Fly, Dragonfly+

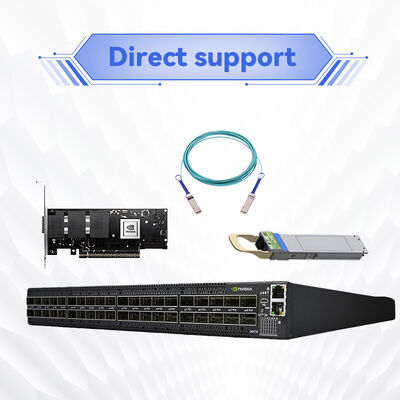

Μητρώο συμβατότητας
| Τύπος συστατικού | Συνιστώμενα μοντέλα |
|---|---|
| Κάρτες προσαρμοστή | NVIDIA ConnectX-7 (NDR 400Gb/s), ConnectX-6 (HDR 200Gb/s) |
| Καλώδια (παθητικά) | OSFP σε OSFP DAC, OSFP σε 2x OSFP Splitter |
| Καλώδια (Ενεργά) | Ενεργά οπτικά καλώδια OSFP (AOC), MPO Breakout Cables |
| Λογισμικό διαχείρισης | Πλατφόρμα NVIDIA UFM, UFM AI Telemetry |
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή Q3200-RA |
|---|---|
| Αριθμός μοντέλου | Q3200-RA (NVIDIA SKU: 920-9B38F-00RX-6S0) |
| Πληθυσμός λιμένων | 72 θύρες NDR 400Gb/s (2 ανεξάρτητα συστήματα διακόπτη x 36 κλουβιά OSFP) |
| Φόρμα | 2U Rackmount |
| Συγκεντρωτική απόδοση συστήματος | 280,8 Tb/s |
| Διοίκηση λιμένων | FNM (OSFP), 2x MGT (RJ45), κονσόλα (RJ45), USB 2.0 |
| Εφοδιασμοί ηλεκτρικής ενέργειας | 6 Εναλλάξιμο θερμότητας, 1500W AC (200-240V) ή 48V DC επιλογές |
| Ψύξη | 12 Μονάδες ανεμιστήρων θερμής εναλλαγής, ροή αέρα από σύνδεσμο προς ηλεκτρική ενέργεια (C2P) (από μπροστά προς πίσω) |
| Μέγεθος (HxWxD) | 3.4 x 17,2 x 30,5 (86,4 mm x 437 mm x 775 mm) |
| Βάρος | Περίπου 32 kg (πλήρως φορτωμένο με 6 μονάδες ισχύος) |
| Θερμοκρασία λειτουργίας | 0 °C έως 40 °C (ανάλογα με τη χρήση οπτικής μονάδας) |
Παρακαλούμε επιβεβαιώστε την ακριβή διαμόρφωση με τον αντιπρόσωπό σας.
Λίστα ελέγχου αγοραστή
- Απαιτείται εξοπλισμός σιδηροδρόμου;Ναι (Κανονικές ράγες διακίνησης 2U)
- Κατεύθυνση ροής αέρα:Βεβαιωθείτε ότι το κρύο διάδρομο είναι στην πλευρά του λιμανιού.
- Ελάχιστη έκδοση λειτουργικού συστήματος:MLNX-OS 3.10.x ή νεότερο
Υπηρεσία & Υποστήριξη
- 1 έτος τυποποιημένη εγγύηση υλικού (εκτάσιμη σε 3 ή 5 έτη)
- Πρόσβαση ενημέρωσης NVIDIA Firmware
- 24/7 Τεχνική Υποστήριξη μέσω ηλεκτρονικού ταχυδρομείου και τηλεφώνου
- Αντικατάσταση προκαταβολής για την ΑΠΕ εντός 30 ημερών
- Δωρεάν διαβούλευση για την εγκατάσταση (για τις παραγγελίες χύδην)
Εισαγωγή της εταιρείας
Ως πιστοποιημένος εταίρος δικτύωσης της NVIDIA, ειδικευόμαστε στην παγκόσμια διανομή λύσεων εναλλαγής InfiniBand και Ethernet.Παροχή αυθεντικού υλικού με υποστήριξη υλικοτεχνίας, τεχνική πριν από την πώληση και υπηρεσίες μετά την πώληση προσαρμοσμένες στις απαιτήσεις της επιχείρησης.
Συγγενικά προϊόντα
- NVIDIA Q3400-RA (4U 144-Port XDR 800Gb/s)
- NVIDIA ConnectX-7 NDR κάρτες προσαρμογέα
- Η σειρά NVIDIA Quantum-2 MQM9700
- Δικτυακό δίκτυο OSFP 400Gb/s
Σχετικοί οδηγοί
- Σχεδιασμός οικονομικά αποδοτικών υφασμάτων φύλλων με Q3200-RA
- NVIDIA UFM για τη διαχείριση AI Cluster
- Κατανοηση της ροής αέρα C2P έναντι P2C στα κέντρα δεδομένων
Συχνές Ερωτήσεις
Ε: Το Q3200-RA είναι δύο ξεχωριστοί διακόπτες ή ένας λογικός διακόπτης;
Α: Περιέχει δύο φυσικά ανεξάρτητους διακόπτες 400Gb / s με 36 θύρες.
Ε: Μπορώ να χρησιμοποιήσω το Q3200-RA σε ρόλο σπονδυλικής στήλης;
Α: Ναι. Είναι εξαιρετικό για ρόλους σπονδυλικής στήλης σε μικρότερες συστάδες ή για διαχωρισμό μεγαλύτερων υφασμάτων. Για πολύ μεγάλα στρώματα σπονδυλικής στήλης, συνιστάται το Q3400-RA (144 θύρες).
Ε: Ποια είναι η τυπική κατανάλωση ενέργειας;
Α: Περίπου 1,5 kW με παθητικά καλώδια χαλκού, έως 4 kW με ενεργές οπτικές μονάδες.
Ε: Υποστηρίζει το Q3200-RA την αναβάθμιση λογισμικού σε λειτουργία;
Α: Ναι, υποστηρίζεται με περιττές ενότητες διαχείρισης.
Σημαντική ανακοίνωση
Αυτό το προϊόν προορίζεται μόνο για επαγγελματική ανάπτυξη κέντρου δεδομένων. Χρήση με NVIDIA εγκεκριμένα κιτ σιδηροδρόμων και καλώδια τροφοδοσίας. Η κατεύθυνση της ροής αέρα (C2P) πρέπει να ταιριάζει με τη διαμόρφωση θερμού/ψυχρού διαδρόμου του ράκου σας.ΠροδιαγραφέςΠαρακαλούμε συμβουλευτείτε τον αντιπρόσωπο πωλήσεων σας για οριστικές πληροφορίες πριν από την παραγγελία.
