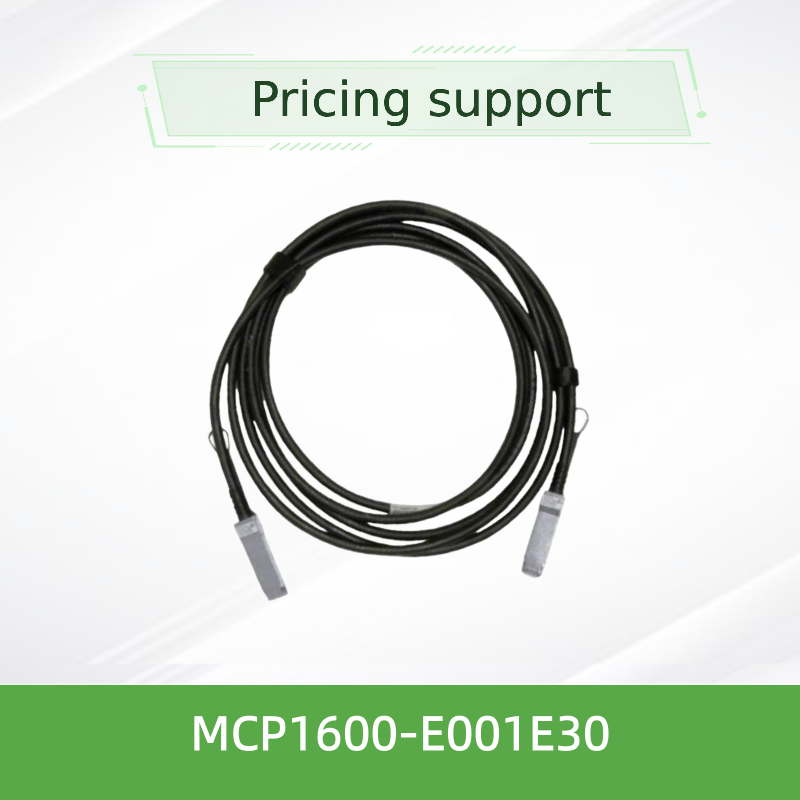

Mellanox MCP1600-E001E30 100Gb/s QSFP28 Passive Copper DAC
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E001E30 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 ΤΕΜ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | λέξη-κλειδί: | καλώδιο Mellanox DAC |
| Επισημαίνω: | Καλώδιο DAC Mellanox QSFP28,παθητικό καλώδιο χαλκού 100 Gb/s,Mellanox MCP1600-E001E30 DAC |
||
Περιγραφή προϊόντων
Mellanox MCP1600-E001E30 100Gb/s QSFP28 Passive Copper DAC
InfiniBand EDR 1m / 30AWG SFF-8665. Διασύνδεση 100G μικρής απόστασης - παθητικός χαλκός, χαμηλή ισχύς, Ποσοστό σφάλματος bit < 1E-15 με συστήματα Mellanox. Ιδανικό για συνδέσμους top-of-rack και switch-to-server.
- Ρυθμός δεδομένων 100 Gb/s
- Μονή παροχή 3,3 V
- Σακάκι LSZH & RoHS συμβατό
- Ζεστή πρίζα
Επισκόπηση προϊόντος
Το Mellanox MCP1600‑E001E30 είναι ένα καλώδιο άμεσης σύνδεσης από χαλκό (DAC) QSFP28 υψηλής απόδοσης 100 Gb/s, σχεδιασμένο για εφαρμογές InfiniBand EDR και Ethernet. Αυτό το συγκρότημα παθητικού καλωδίου ενσωματώνει τέσσερα ζεύγη χαλκού υψηλής ταχύτητας, το καθένα από τα οποία λειτουργεί στα 25 Gb/s, παρέχοντας συνολικό εύρος ζώνης 100 Gb/s πάνω από 1 μέτρο. Σχεδιασμένο με καλώδιο 30 AWG, προσφέρει μια οικονομικά αποδοτική λύση για διασυνδέσεις μικρής απόστασης σε κέντρα δεδομένων και συμπλέγματα υπολογιστών υψηλής απόδοσης.
Κάθε θύρα QSFP28 περιλαμβάνει μια ενσωματωμένη EEPROM με δεδομένα διαμόρφωσης προϊόντος, αναγνώσιμα μέσω της διεπαφής διαχείρισης I²C (συμβατό με SFF‑8636). Το καλώδιο ελέγχεται αυστηρά για να διασφαλιστεί η βέλτιστη ακεραιότητα του σήματος, η ανθεκτικότητα και η αξιοπιστία εκτός συσκευασίας.
Βασικά Χαρακτηριστικά
- Ρυθμός δεδομένων- έως 100Gb/s (4×25Gb/s)
- Συμμόρφωση- SFF‑8665 QSFP28, SFF‑8636 I²C
- Εξουσία- Τυπική 0,1W, τροφοδοσία 3,3V
- Θερμοκρασία θήκης- Λειτουργία 0°C έως 70°C
- Ποσοστό σφάλματος bit- < 1E‑15 (με συστήματα Mellanox)
- Σακάκι- LSZH (χαμηλό καπνό μηδέν αλογόνο)
- PCB- Χωρίς μόλυβδο και χωρίς αλογόνο
- Ακτίνα κάμψης- 35,5 mm (μονό), 71 mm (επαναληπτικό)
- Ζεστή πρίζα- υποστηρίζει ζωντανή εισαγωγή
- Περιβαλλοντική- Συμβατό με RoHS
Τεχνολογία & Σχεδιασμός
Το MCP1600‑E001E30 χρησιμοποιεί παθητική τεχνολογία χάλκινου διπλού τσεκούρι, με ζεύγη διαφορικών που ταιριάζουν με ακρίβεια για την ελαχιστοποίηση των απωλειών απόκλισης και εισαγωγής. Η κατασκευή του καλωδίου περιλαμβάνει ένα στιβαρό εξωτερικό τζάκετ (LSZH) και μπότες ανακούφισης καταπόνησης που πληρούν τις μηχανικές απαιτήσεις SFF‑8665. Κάθε συγκρότημα χαρακτηρίζεται για διαφορική σύνθετη αντίσταση 100Ω και ελέγχεται για καθυστέρηση διάδοσης (τυπικά 4,5 ns/m). Η σχεδίαση εξαλείφει τα ενεργά εξαρτήματα, με αποτέλεσμα σχεδόν μηδενική καθυστέρηση και ελάχιστη κατανάλωση ενέργειας - μια ιδανική επιλογή για περιβάλλοντα με περιορισμένο ρεύμα.
Τυπικές αναπτύξεις
- Εναλλαγή Top-of-rack (ToR) σε συνδέσεις διακομιστή σε υφάσματα 100G EDR InfiniBand
- Συστήματα υπολογιστών υψηλής απόδοσης (HPC) και συστήματα που βασίζονται σε GPU
- Αρχιτεκτονικές φύλλου-ράχης κέντρων δεδομένων που απαιτούν χάλκινους συνδέσμους μικρής απόστασης
- Δίκτυα περιοχής αποθήκευσης (SAN) και διασυνδέσεις κεφαλής NAS
- Ρυθμίσεις δοκιμής και μέτρησης όπου η ντετερμινιστική χαμηλή καθυστέρηση είναι κρίσιμη
Αρμονία
Πλατφόρμες και συστήματα:
- Διακόπτες Mellanox Spectrum®
- Διακόπτες Mellanox Quantum™ InfiniBand
- Προσαρμογείς NVIDIA® ConnectX® (EDR)
- DPU NVIDIA BlueField®
- Βιομηχανικές θύρες QSFP28 (100G Ethernet/EDR)
- Διακομιστές με κλωβούς QSFP28 (με βάση Intel, AMD, ARM)
Συμβατό με τα SFF‑8665 και SFF‑8636, εξασφαλίζοντας διαλειτουργικότητα με μεγάλους προμηθευτές εξοπλισμού δικτύωσης.
Πίνακας προδιαγραφών
| Παράμετρος | Ελάχ | Τυπικός | Μέγ | Μονάδα |
|---|---|---|---|---|
| Τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Κατανάλωση ρεύματος | -- | 0.1 | -- | W |
| Θερμοκρασία θήκης λειτουργίας | 0 | -- | 70 | °C |
| Σχετική υγρασία λειτουργίας | 5 | -- | 85 | % |
| Θερμοκρασία αποθήκευσης | -40 | -- | 85 | °C |
| Χαρακτηριστική σύνθετη αντίσταση | 90 | 100 | 110 | Ω |
| Καθυστέρηση διάδοσης (ενημερωτική) | -- | 4.5 | -- | ns/m |
| Ρυθμός δεδομένων ανά λωρίδα | -- | 25 | -- | Gb/s |
| Συνολικός ρυθμός δεδομένων | -- | 100 | -- | Gb/s |
| Ελάχιστη ακτίνα κάμψης (μονή) | 35,5 | -- | -- | mm |
| Ελάχιστη ακτίνα κάμψης (επαναλαμβανόμενη) | 71 | -- | -- | mm |
* Οι ηλεκτρικές και μηχανικές τιμές προέρχονται από φύλλα δεδομένων της σειράς Mellanox MCP1600. Όλες οι προδιαγραφές είναι τυπικές στους 25°C εκτός εάν σημειώνεται.
Οδηγός επιλογής - Σειρά MCP1600
| Αριθμός ανταλλακτικού | Μήκος | AWG | Περιγραφή |
|---|---|---|---|
| MCP1600-E001E30 | 1,0 μ | 30 | Παθητικό DAC, QSFP28, 100Gb/s EDR, μαύρο, LSZH |
| MCP1600-E00AE30 | 0,5 μ | 30 | Παθητικό DAC, QSFP28, 100Gb/s EDR, μαύρο, LSZH |
| MCP1600-E01AE30 | 1,5 μ | 30 | Παθητικό DAC, QSFP28, 100Gb/s EDR, μαύρο, LSZH |
| MCP1600-E002E30 | 2,0 μ | 30 | Παθητικό DAC, QSFP28, 100Gb/s EDR, μαύρο, LSZH |
| MCP1600-E02AE26 | 2,5 μ | 26 | Παθητικό DAC, QSFP28, 100Gb/s EDR, μαύρο, LSZH |
| MCP1600-E003E26 | 3,0 μ | 26 | Παθητικό DAC, QSFP28, 100Gb/s EDR, μαύρο, LSZH |
| MCP1600-E004E26 | 4,0 μ | 26 | Παθητικό DAC, QSFP28, 100Gb/s EDR, μαύρο, LSZH |
| MCP1600-E005E26 | 5,0 μ | 26 | Παθητικό DAC, QSFP28, 100Gb/s EDR, μαύρο, LSZH |
✔ Για μεγαλύτερες αποστάσεις (2,5m-5m), χρησιμοποιείται μετρητής 26 AWG για τη διατήρηση της ακεραιότητας του σήματος. Το E001E30 (1m) είναι κατασκευασμένο με 30 AWG για βέλτιστη ευελιξία.
Φόντα
- Εξαιρετικά χαμηλή ισχύς:0,1W τυπικό, μειώνει το κόστος ψύξης και ενέργειας.
- Οικονομικά:Ο παθητικός σχεδιασμός εξαλείφει τους οπτικούς πομποδέκτες.
- Αποδεδειγμένη αξιοπιστία:Οι αυστηρές δοκιμές παραγωγής διασφαλίζουν απόδοση εκτός συσκευασίας.
- Βελτιστοποιημένη για μικρή απόσταση:ιδανικό για εσωτερικές συνδέσεις ραφιών έως 5 μέτρα.
- Οικολογική συνείδηση:Μπουφάν LSZH, RoHS, PCB χωρίς αλογόνο.
Εξυπηρέτηση & Υποστήριξη
Η Hong Kong Starsurge Group Co., Limited παρέχει παγκόσμια τεχνική υποστήριξη και υλικοτεχνική υποστήριξη για προϊόντα δικτύωσης Mellanox. Η ομάδα μας προσφέρει συμβουλές ρύθμισης παραμέτρων πριν από την πώληση, επαλήθευση συμβατότητας και υπηρεσίες RMA μετά την πώληση. Το MCP1600‑E001E30 υποστηρίζεται από αΠεριορισμένη εγγύηση υλικού 1 έτουςπου καλύπτει την επισκευή ή την αντικατάσταση. Για παραγγελίες όγκου ή προσαρμοσμένη ετικέτα, επικοινωνήστε με τους μηχανικούς πωλήσεών μας.
Συχνές Ερωτήσεις
Ε: Αυτό το καλώδιο είναι ενεργό ή παθητικό;
Α: Παθητική. Δεν περιέχει ενεργή ρύθμιση σήματος, με αποτέλεσμα να είναι χαμηλής ισχύος και χαμηλής καθυστέρησης.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με διακόπτες Ethernet 100G;
Α: Ναι, είναι συμβατό με το QSFP28 MSA και λειτουργεί με θύρες 100GbE και InfiniBand EDR.
Ε: Ποιο είναι το μέγιστο μήκος για αυτήν τη σειρά;
A: Έως 5 μέτρα (MCP1600‑E005E26) με 26 AWG. το E001E30 είναι 1 μέτρο.
Ε: Υποστηρίζει hot-plugging;
Α: Ναι, η υποδοχή QSFP28 είναι εν θερμώ και πληροί τις μηχανικές απαιτήσεις SFF‑8665.
Προφυλάξεις & Χειρισμός
- Μην υπερβαίνετε την ελάχιστη ακτίνα κάμψης (35,5 mm απλή, 71 mm επαναλαμβανόμενη) για να αποφύγετε την υποβάθμιση του σήματος.
- Λειτουργήστε εντός του καθορισμένου εύρους θερμοκρασίας (0-70°C) και υγρασίας (5-85% RH).
- Βεβαιωθείτε ότι ο κλωβός QSFP28 είναι καθαρός και χωρίς υπολείμματα πριν από την εισαγωγή.
- Χρησιμοποιήστε μόνο με συμβατή παροχή 3,3 V. τάση πάνω από 3,6 V μπορεί να προκαλέσει ζημιά.
- Για αποθήκευση, διατηρείτε σε θερμοκρασία μεταξύ -40°C και 85°C σε αντιστατική συσκευασία.
Εισαγωγή Εταιρείας
Hong Kong Starsurge Group Co., Limitedείναι ένας τεχνολογικός πάροχος υλικού δικτύου, υπηρεσιών πληροφορικής και λύσεων ενοποίησης συστήματος. Ιδρύθηκε το 2008, εξυπηρετούμε πελάτες σε όλο τον κόσμο με προϊόντα που περιλαμβάνουν διακόπτες δικτύου, NIC, σημεία ασύρματης πρόσβασης, ελεγκτές, καλώδια και σχετικό εξοπλισμό.
Με την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικής υποστήριξης, η Starsurge υποστηρίζει κλάδους όπως η κυβέρνηση, η υγειονομική περίθαλψη, η μεταποίηση, η εκπαίδευση, τα οικονομικά και οι επιχειρήσεις. Προσφέρουμε επίσης λύσεις IoT, συστήματα διαχείρισης δικτύου, ανάπτυξη προσαρμοσμένου λογισμικού, πολυγλωσσική υποστήριξη και παγκόσμια παράδοση. Η προσέγγισή μας για τον πελάτη εστιάζει στην αξιόπιστη ποιότητα, την ανταπόκριση των υπηρεσιών και τις προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματική, επεκτάσιμη και αξιόπιστη υποδομή δικτύου.
Βασικά Γεγονότα
- Ρυθμός δεδομένων:100 Gb/s
- Μήκος:1 μέτρο
- Σύνδεσμος:QSFP28 (SFF-8665)
- Μετρητής σύρματος:30 AWG
- Σακάκι:LSZH, μαύρο
- Εξουσία:0,1 W
Συμβατότητα Matrix
- Διακόπτες Mellanox Quantum / Spectrum
- NVIDIA ConnectX-5 / ConnectX-6 (EDR)
- Θύρες 100G Ethernet QSFP28
- Συμβατό με το SFF-8636
Λίστα ελέγχου αγοραστών
- Επιβεβαίωση τύπου θύρας μεταγωγής (QSFP28)
- Ελέγξτε το απαιτούμενο μήκος (1m = E001E30)
- Επαληθεύστε το εύρος θερμοκρασίας λειτουργίας
- Ελέγξτε την πολιτική εγγύησης και RMA
