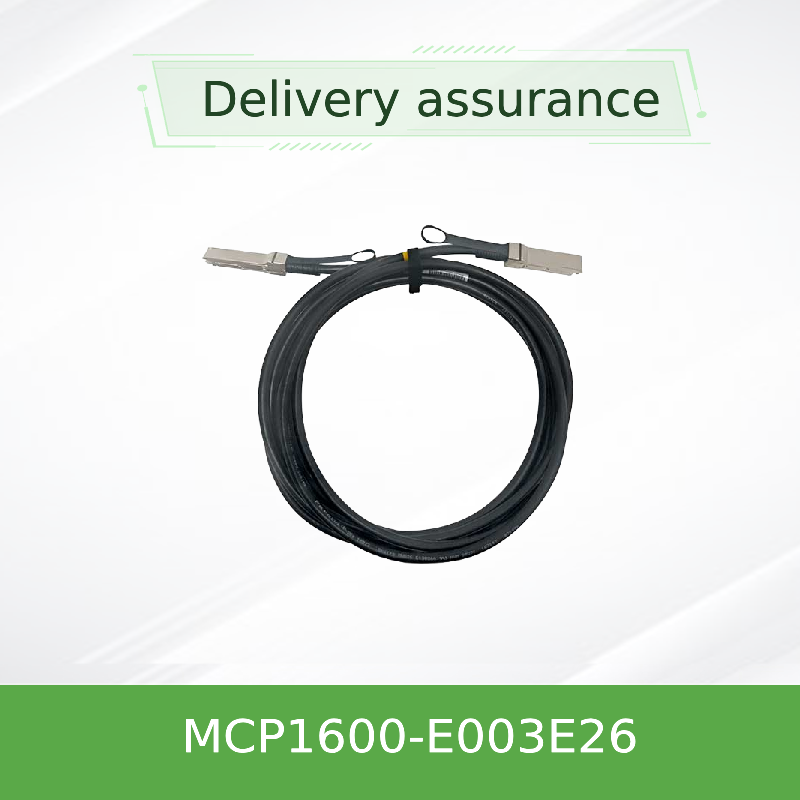

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Παθητικό καλώδιο DAC χαλκού 3m, 26 AWG, EDR InfiniBand, LSZH
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E003E26 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
| Επισημαίνω: | Καλώδιο Mellanox QSFP28 DAC 100Gb/s,παθητικό καλώδιο χαλκού 3m EDR InfiniBand,LSZH καλώδιο Mellanox 26 AWG |
||
Περιγραφή προϊόντων
Δικτυακό καλώδιο DAC με παθητικό χαλκό QSFP28
Υψηλής απόδοσης EDR InfiniBand διασύνδεση για σύνδεση κέντρου δεδομένων μικρής εμβέλειας.
Επισκόπηση του προϊόντος
ΗMellanox MCP1600-E003E26είναι καλώδιο χαλκού άμεσης σύνδεσης QSFP28 100Gb/s (DAC) σχεδιασμένο για εφαρμογές InfiniBand EDR και 100G Ethernet. Ενσωματώνει τέσσερα ζεύγη χαλκού υψηλής ταχύτητας που λειτουργούν με ταχύτητα 25Gb/s ανά λωρίδα,παρέχοντας συνολικό εύρος ζώνης 100Gb/s σε σύνδεση 3 μέτρωνΑυτή η λύση παθητικού χαλκού προσφέρει μια οικονομικά αποδοτική και ενεργειακά αποδοτική εναλλακτική λύση στην οπτική ίνα για διασύνδεσεις μικρής απόστασης σε εφαρμογές κορυφής και γειτονικών ράκ.
Κάθε θύρα QSFP28 ενσωματώνει EEPROM που αποθηκεύει δεδομένα ταυτοποίησης και διαμόρφωσης προϊόντος, αναγνώσιμα από το σύστημα υποδοχής μέσω της διεπαφής διαχείρισης I2C (συμμορφούμενη με την SFF-8636).Το καλώδιο είναι κατασκευασμένο μεLSZH (Low Smoke Zero Halogen)Το σύστημα αυτό δεν θα μπορούσε να χρησιμοποιηθεί για την κατασκευή των κέντρων δεδομένων.
Βασικά χαρακτηριστικά και τεχνολογία
- Συνολική ταχύτητα δεδομένων 100Gb/s- 4 λωρίδες x 25Gb/s NRZ
- Σχεδιασμός από παθητικό χαλκό- μηδενική ενεργή κατανάλωση ισχύος (μέγιστο 0,1 W)
- Επικοινωνία με κινητήρα- Φόρμα που συμμορφώνεται με την SFF-8665
- 3.3V μονάδα τροφοδοσίας- εύρος τάσης 3,135V έως 3,465V
- Υψηλότερη ακεραιότητα σήματος- χαρακτηριστική αντίσταση 100Ω ± 10%
- Χαμηλή καθυστέρηση- καθυστέρηση διάδοσης 4,5 ns/m (πληροφοριακή)
- Σκληρό καλώδιο- 26 AWG, διάμετρος 9,4 mm, ακτίνα καμπής: 47mm (μονό) / 94mm (επαναλαμβανόμενη)
- Διαχείριση I2C- Συμμόρφωση με την SFF-8636, ψηφιακή διάγνωση
- Θερμοκρασία λειτουργίας0°C έως 70°C (κατά περίπτωση)
- Θέρμανση αποθήκευσης-40°C έως 85°C
- Συμμόρφωση με τις απαιτήσεις RoHS / REACH- Απαλλαγμένα από αλογόνες PCB, LF/HF
- Ποσοστό σφάλματος< 1E-15 (με συστήματα Mellanox)
- Ανεκτικότητα μήκους±50 mm (για την παραλλαγή 3m)
- Μαύρο σακάκι LSZH- χαμηλό κάπνισμα, μηδενικά αλογόνια
Τυπικές Εγκαταστάσεις
- Υφάσματα InfiniBand EDR- αρχιτεκτονικές σπονδυλικής στήλης σε HPC clusters
- Σύνδεσεις 100G Ethernet TOR- διακόπτης σε διακομιστή και διακόπτης σε διακόπτη
- Κέντρο δεδομένων (ToR)Καλωδίωση μέσα σε ράφια (έως 3 μέτρα)
- Συστήματα αποθήκευσης- NVMe-over-Fabrics, όλες οι συστοιχίες flash
- Υπολογισμός υψηλής απόδοσης- Συγκροτήματα GPU, κουπιές εκπαίδευσης AI
Συμφωνία
Το MCP1600-E003E26 είναι πλήρως συμβατό με Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6 προσαρμογείς, φάσμα και κβαντικά διακόπτες,καθώς και θύρες QSFP28 σε διακόπτες τρίτων που συμμορφώνονται με τις προδιαγραφές SFF-8665 και SFF-8636,Η διαλειτουργικότητα έχει επαληθευτεί με τους μεγάλους προμηθευτές διακόπτη (Cisco, Arista, Juniper) σε τρόπους 100G-SR4/CR4.
Επιβεβαιωμένες πλατφόρμεςMellanox SB7800, SN2700, CS7500, NVIDIA BlueField-2 DPU, γενικές θύρες QSFP28 100G.
Προδιαγραφές
| Παράμετρος | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
|---|---|---|---|---|
| Η τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Κατανάλωση ενέργειας | - Δεν ξέρω. | 0.1 | 0.1 | W |
| Θερμοκρασία λειτουργικής θήκης | 0 | - Δεν ξέρω. | 70 | °C |
| Θέρμανση αποθήκευσης | -40 | - Δεν ξέρω. | 85 | °C |
| Σχετική υγρασία λειτουργίας | 5 | - Δεν ξέρω. | 85 | % |
| Χαρακτηριστική αντίσταση | 90 | 100 | 110 | Ω |
| Αναβολή της διάδοσης (πληροφορική) | - Δεν ξέρω. | 4.5 | - Δεν ξέρω. | ns/m |
| Ποσοστό δεδομένων ανά λωρίδα | - Δεν ξέρω. | 25 | - Δεν ξέρω. | Gb/s |
| Συγκεντρωτικό ποσοστό δεδομένων | - Δεν ξέρω. | 100 | - Δεν ξέρω. | Gb/s |
Φυσικές προδιαγραφές
| Διάμετρος καλωδίου (AWG) | 26 AWG |
| Διάρκεια | 3 m (διαφορά ±50 mm) |
| Εξωτερική διάμετρος | 9.4 ± 0,4 mm |
| Ελάχιστη ακτίνα κάμπωσης (μονό) | 47 mm |
| Ελάχιστη ακτίνα κάμπωσης (επαναλαμβανόμενη) | 94 mm |
| Υλικό σακάτου | LSZH (Low Smoke Zero Halogen) |
| Τύπος συνδέσμου | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. |
Οδηγός επιλογής
| Αριθμός τμήματος | Διάρκεια | AWG | Περιγραφή |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | Μαύρος, 30 AWG, LSZH |
| MCP1600-E001E30 | 1m | 30 | Μαύρος, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1.5m | 30 | Μαύρος, 30 AWG, LSZH |
| MCP1600-E002E30 | 2 μέτρα | 30 | Μαύρος, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2.5m | 26 | Μαύρος, 26 AWG, LSZH |
| MCP1600-E003E26 | 3 μέτρα | 26 | Μαύρο, 26 AWG, LSZH (αυτό το προϊόν) |
| MCP1600-E004E26 | 4 μέτρα | 26 | Μαύρος, 26 AWG, LSZH |
| MCP1600-E005E26 | 5 μέτρα | 26 | Μαύρος, 26 AWG, LSZH |
Όλα τα καλώδια είναι 100Gb/s QSFP28, παθητικό χαλκό, EDR InfiniBand.
Πλεονεκτήματα
- Αποδοτική από πλευράς κόστους- το παθητικό χαλκό εξαλείφει το κόστος των οπτικών δέκτρων
- Υπερ-χαμηλή ισχύς- 0,1W μέγιστο έναντι 2-3W για ενεργά οπτικά καλώδια
- Αξιόπιστος- έχουν δοκιμαστεί αυστηρά για τις επιδόσεις εκτός συσκευασίας
- Ευέλικτη ανάπτυξη- θερμοκροτητή, αντοχή στην κάμψη
- Ασφαλής για το περιβάλλον- Ζακέτο LSZH, συμβατό με το RoHS
- Εναλλακτικά- λειτουργεί με 40Gb/s QSFP+ με κατάλληλο προσαρμογέα
Υπηρεσία & Υποστήριξη
- 1 έτος περιορισμένη εγγύηση υλικού- καλύπτει την επισκευή ή την αντικατάσταση (Mellanox)
- Παγκόσμια παράδοση- Η Starsurge του Χονγκ Κονγκ προσφέρει παγκόσμια αποστολή.
- Τεχνική υποστήριξη- τεχνική υποστήριξη πριν από τις πωλήσεις και μετά τις πωλήσεις
- Προσαρμοσμένο μήκος- πωλήσεις επαφής για μη τυποποιημένα μήκη (μπορεί να ισχύει MOQ)
- Εφαρμογή των RFQ & χονδρικής τιμολόγησης- προσαρμοσμένη τιμολόγηση για τις παραγγελίες όγκου
Συχνές Ερωτήσεις
Ποια είναι η μέγιστη ταχύτητα δεδομένων του MCP1600-E003E26;
Υποστηρίζει συνολικά 100Gb / s (4 λωρίδες x 25Gb / s) για InfiniBand EDR και 100G Ethernet.
Αυτό το καλώδιο είναι ενεργό ή παθητικό;
Παθητικός χαλκός - χωρίς εξωτερική ισχύ, μέγιστη κατανάλωση ισχύος 0,1W.
Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
Θερμοκρασία θήκης 0°C έως 70°C· αποθήκευση -40°C έως 85°C.
Είναι συμβατό με διακόπτες που δεν είναι Μελάνοξ;
Ναι, λειτουργεί με τυπικές θύρες QSFP28 που ακολουθούν τις SFF-8665 και SFF-8636.
Τι υποδηλώνει το προσάρτημα "E26";
Το E26 υποδηλώνει 26 AWG μεγέθους καλωδίου και μήκος 3m (βλέπε οδηγό επιλογής).
Προφυλάξεις
- Μη υπερβαίνετε την ελάχιστη ακτίνα κάμπωσης (47 mm μονής κάμπωσης, 94 mm επαναλαμβανόμενης) για να αποφευχθεί η υποβάθμιση των επιδόσεων.
- Διασφάλιση της ορθής διαχείρισης του ESD κατά την εγκατάσταση.
- Χρησιμοποιείται μόνο με ξενιστές που υποστηρίζουν 3.3V Vcc και πληρούν τις απαιτήσεις QSFP28 MSA.
- Για μήκους > 3 m, θεωρείται ενεργός οπτικός ή 26 AWG μετρητής. Για μεγαλύτερο μήκος παθητικού χαλκού μπορεί να απαιτείται προετοιμασία σήματος.
Εισαγωγή της εταιρείας
Η εταιρεία Starsurge Group Co., Limited του Χονγκ Κονγκείναι ένας τεχνολογικά προμηθευτής δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων.σημεία ασύρματης πρόσβασηςΜε την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικής, η Starsurge υποστηρίζει βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη, η κατασκευή, η εκπαίδευση, τα οικονομικά,και επιχείρησηΠροσφέρουμε επίσης λύσεις IoT, συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού, πολυγλωσσική υποστήριξη και παγκόσμια παράδοση.Υπηρεσία ανταπόκρισης, και προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματική, επεκτάσιμη και αξιόπιστη υποδομή δικτύου.
Βασικά Γεγονότα
✔ 100Gb/s EDR
✔ μήκος 3m
✔ 26 AWG
✔ Ζακέτο LSZH
✔ RoHS/REACH
✔ Εναρμόνιση με θερμό ρεύμα
✔ ισχύος 0,1W
Μητρώο συμβατότητας
| Προμηθευτής | Σειρά προϊόντων |
|---|---|
| Mellanox / NVIDIA | ConnectX-4/5/6, φάσμα, κβαντικό |
| Σίσκο. | Nexus 9000 (πύλες QSFP28) |
| Αρίστα | 7060, σειρές 7280, 7500 |
| Κωνσταντινούπολη | QFX5000, PTX1000 |
| Γενικά | Συστήματα υποδοχής που συμμορφώνονται με την SFF-8665 / SFF-8636 |
Λίστα ελέγχου αγοραστή
- Επαλήθευση απαιτούμενου μήκους (3m) και διαμέτρου (26 AWG)
- Επαλήθευση διακόπτη/ NIC υποστηρίζει QSFP28 100G
- Ελέγξτε τους περιορισμούς ακτίνας κάμψης στο ράφι σας
- Εξετάστε τις επιλογές εγγύησης και υποστήριξης
- ∆ Ζητήστε τιμολόγηση όγκου, εάν είναι αναγκαίο
