NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch 36 θύρες QSFP28, 7,2Tb/s, MLNX-OS Διαχειριζόμενο
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MSB7800-ES2F |
| Έγγραφο: | MSB7800-ES2F.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογή: | Υπηρέτης | Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ |
|---|---|---|---|
| Ικανότητα μεταγωγής: | 2.6 Tbps | Συνδεσιμότητα ανερχόμενης ζεύξης: | 200 GBP |
| Ονομα: | Διακόπτες Mellanox Ethernet λιμένων MSB7800-ES2F 36 | Λέξη-κλειδί: | mellanox ethernet διακόπτες |
| Επισημαίνω: | NVIDIA InfiniBand Smart Switch 36 θύρες QSFP28,Διαχειρίζεται 100Gb/s InfiniBand Switch MLNX-OS,7.2Tb/s διακόπτης δικτύου με 36 θύρες |
||
Περιγραφή προϊόντων

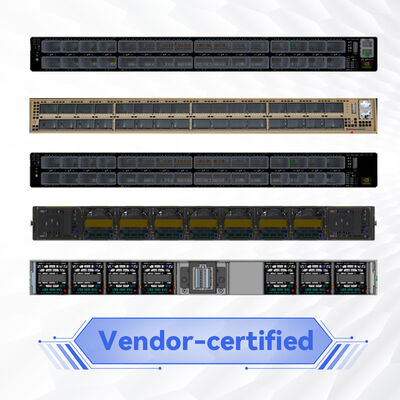

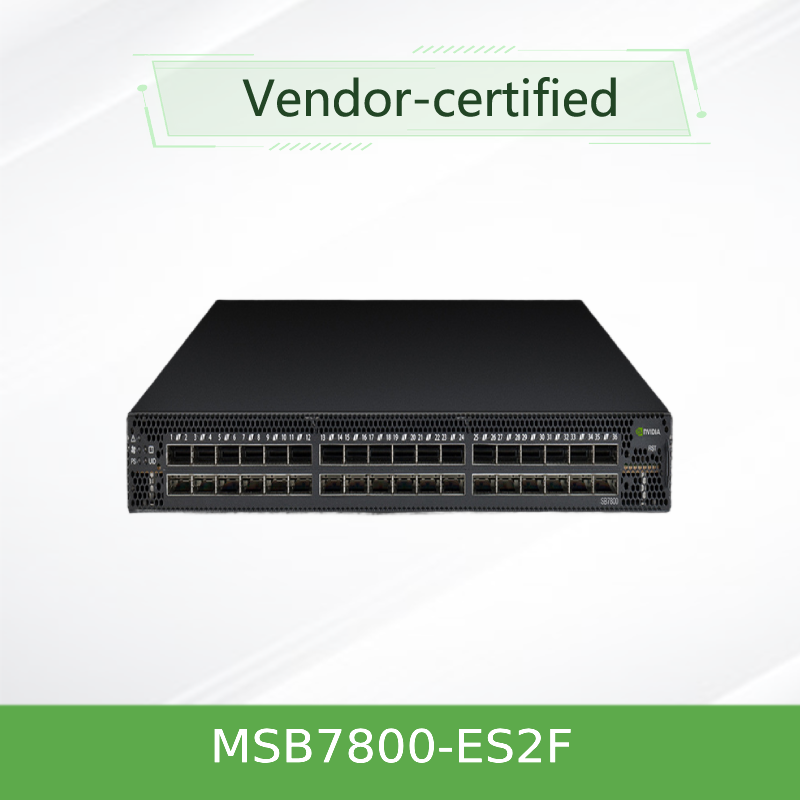

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch
Υψηλής απόδοσης σταθερής διαμόρφωσης έξυπνος διακόπτης InfiniBand 100Gb/s που παρέχει 36 θύρες QSFP28 με μη-μπλοκάρισμα αμφίδρομης απόδοσης 7,2 Tb/s και εξαιρετικά χαμηλή καθυστέρηση θύρας. Σχεδιασμένος ειδικά για συνδεσιμότητα leaf στην κορυφή του rack σε HPC, συστοιχίες εκπαίδευσης AI και εταιρικά κέντρα δεδομένων.
Βασικές Προδιαγραφές
- Θύρες: 36 x QSFP28 (100Gb/s)
- Απόδοση: 7,2 Tb/s μη-μπλοκάρισμα
- Καθυστέρηση: ~90ns από θύρα σε θύρα
- Ισχύς (Τυπ.): 122W (ATIS weighted)
- Ροή αέρα: P2C (Από Θύρα σε Πυρήνα) / Από Μπροστά προς Πίσω
- Διαχείριση: MLNX-OS (εσωτερικό) + έτοιμο για UFM
Επισκόπηση Προϊόντος
Το NVIDIA MSB7800-ES2F είναι ένας σταθερός διακόπτης InfiniBand 100Gb/s από τη σειρά SB7800, σχεδιασμένος για περιβάλλοντα όπου κάθε bit εύρους ζώνης και η εξαιρετικά χαμηλή καθυστέρηση έχουν σημασία. Περιλαμβάνει 36 θύρες 100Gb/s σε ένα συμπαγές πλαίσιο 1U, παρέχοντας συνολική αμφίδρομη απόδοση 7,2 Tb/s.
Αυτό το μοντέλο διαθέτει ροή αέρα P2C (από θύρα σε πυρήνα) – ιδανικό για σχεδιασμούς ψύξης ψυχρών διαδρόμων κέντρων δεδομένων με ροή αέρα από μπροστά προς πίσω. Ο ενσωματωμένος διπύρηνος επεξεργαστής x86 Intel Celeron με 4GB DDR3 RAM και 16GB SSD εκτελεί το MLNX-OS, επιτρέποντας ολοκληρωμένη διαχείριση πλαισίου, CLI/WebUI και αυτοματοποίηση.
Βασικά Χαρακτηριστικά
- 36 x θύρες QSFP28 100Gb/s - Πλήρες αμφίδρομο μη-μπλοκάρισμα εύρους ζώνης με υποστήριξη EDR InfiniBand
- Συνολική απόδοση 7,2 Tb/s - Χωρητικότητα μεταγωγής υψηλής πυκνότητας σε μορφή 1U
- Υπολογισμός εντός δικτύου με SHARP™ - Αποφορτίζει συλλογικές λειτουργίες από την CPU στο δίκτυο μεταγωγής
- Πλήρως διαχειριζόμενο με MLNX-OS - Ενσωματωμένος διπύρηνος επεξεργαστής x86, υποστηρίζει CLI, WebUI, SNMP και JSON APIs
- Εφεδρικά & αντικαταστάσιμα εν λειτουργία εξαρτήματα - 1+1 εφεδρικά τροφοδοτικά και αρθρωτές μονάδες ανεμιστήρα που αντικαθίστανται εν λειτουργία
- Ενεργειακά αποδοτικός σχεδιασμός - Κατανάλωση ισχύος ATIS weighted έως και 122W
- Ροή αέρα P2C (MSB7800-ES2F) - Ψύξη από μπροστά προς πίσω συμβατή με τυπικές διατάξεις κέντρων δεδομένων
- Έτοιμο για NVIDIA UFM® - Ενσωμάτωση με το Unified Fabric Manager για προηγμένη τηλεμετρία και αυτοματοποίηση

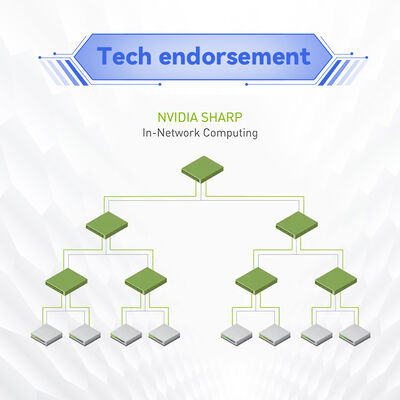

Τεχνολογία: Επιτάχυνση εντός δικτύου με SHARP
Το NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)™ βελτιώνει την απόδοση λειτουργιών MPI εκφορτίζοντας συλλογικές λειτουργίες επικοινωνίας από την CPU στο δίκτυο μεταγωγής. Αυτό μειώνει δραματικά τον χρόνο λειτουργίας MPI και μειώνει τα συνολικά δεδομένα που διακινούνται στο δίκτυο.
Για φόρτους εργασίας AI και βαθιάς μάθησης, το SHARP επιταχύνει τις συλλογικές λειτουργίες NCCL, προσφέροντας βελτίωση απόδοσης έως και 2,5 φορές. Η σειρά MSB7800 περιλαμβάνει αποκλειστική υποστήριξη υλικού για SHARP, καθιστώντας την βασικό παράγοντα για κατανεμημένη εκπαίδευση μεγάλης κλίμακας και επιστημονικούς υπολογισμούς.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μοντέλο | MSB7800-ES2F |
| Θύρες & Ταχύτητα | 36 x QSFP28; 100Gb/s ανά θύρα (EDR InfiniBand) |
| Συνολική Απόδοση | 7,2 Tb/s μη-μπλοκάρισμα αμφίδρομη |
| Καθυστέρηση Μεταγωγής | ~90ns από θύρα σε θύρα |
| CPU / Σύστημα | Intel Celeron 1047UE διπύρηνος, 4GB DDR3 RAM, 16GB SSD |
| Λειτουργικό Σύστημα | MLNX-OS (εσωτερικά διαχειριζόμενο) |

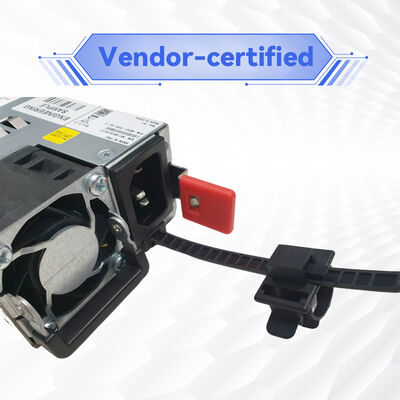

| Τροφοδοτικό | 1+1 εφεδρικό, αντικαταστάσιμο εν λειτουργία; 80 Plus Gold, πιστοποιημένο ENERGY STAR |
| Ψύξη / Ροή αέρα | Ανεμιστήρες αντικαταστάσιμοι εν λειτουργία; P2C (από θύρα σε πυρήνα) – από μπροστά προς πίσω |
| Διαστάσεις | 1,7 ίντσες x 16,85 ίντσες x 27 ίντσες; 1U rackmount |
| Βάρος | 11,978 kg (περίπου 26,4 lbs) |
| Θερμοκρασία Λειτουργίας | 0°C έως 45°C |
Οδηγός Επιλογής Σειράς SB7800
| Αριθμός Παραγγελίας | Περιγραφή | Ροή αέρα | Τύπος |
|---|---|---|---|
| MSB7800-ES2F | Διακόπτης InfiniBand 1U 100Gb/s, 36 QSFP28, διπλό AC PSU, ροή αέρα P2C | P2C | Διαχειριζόμενος Διακόπτης |
| MSB7800-ES2R | Ίδιο με παραπάνω με ροή αέρα C2P | C2P | Διαχειριζόμενος Διακόπτης |
| MSB7880-ES2F | Δρομολογητής InfiniBand 1U 100Gb/s, 36 QSFP28, διπλό AC PSU, ροή αέρα P2C | P2C | Δρομολογητής |
| MSB7880-ES2R | Δρομολογητής InfiniBand 1U 100Gb/s, 36 QSFP28, διπλό AC PSU, ροή αέρα C2P | C2P | Δρομολογητής |
Σημείωση: Το MSB7800-ES2F (ροή αέρα P2C) συνιστάται για σχεδιασμούς ψύξης από μπροστά προς πίσω. Για ψύξη από πίσω προς μπροστά, επιλέξτε MSB7800-ES2R. Οι παραλλαγές δρομολογητή (MSB7880) προσθέτουν λειτουργικότητα πύλης για δίκτυα πολλαπλών υποδικτύων.
Τυπικές Εγκαταστάσεις
- Υπολογιστική Υψηλής Απόδοσης (HPC) - Διακόπτης Leaf σε τοπολογίες fat-tree για επιστημονικές προσομοιώσεις και έρευνα
- Συστοιχίες AI & Μηχανικής Μάθησης - Διασύνδεση χαμηλής καθυστέρησης για κατανεμημένη εκπαίδευση με NVIDIA GPUs
- Εταιρικά Κέντρα Δεδομένων - Συνδεσιμότητα στην κορυφή του rack για εικονικοποιημένα περιβάλλοντα και ανάλυση μεγάλων δεδομένων
- Αποθηκευτικός χώρος κλιμάκωσης - Συνδέει κόμβους αποθήκευσης υψηλής απόδοσης με συστοιχίες υπολογιστών
Συμβατότητα
- Αρχιτεκτονική InfiniBand: Συμμορφώνεται με τις προδιαγραφές IBTA 1.21 και 1.3
- Αντίστροφη συμβατότητα: Υποστηρίζει ταχύτητες σύνδεσης 100G EDR, 56G FDR και 40G QDR

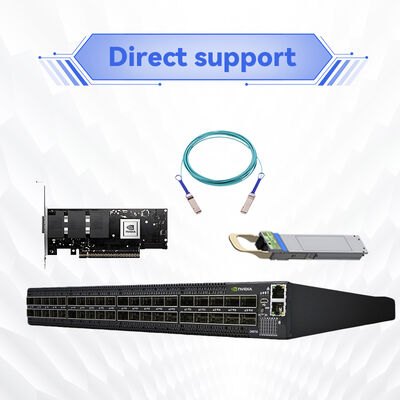

- Προσαρμογείς Υποδοχής: Πλήρως συμβατό με προσαρμογείς σειράς NVIDIA ConnectX®
- Καλωδίωση: Παθητικά χάλκινα DAC QSFP28, ενεργά οπτικά καλώδια και οπτικοί πομποδέκτες
- Στοίβα Λογισμικού: Λειτουργεί με HPC-X, MLNX_OFED, OpenMPI και NVIDIA NCCL
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ MSB7800 και MSB7880;
Το MSB7800 είναι ένας τυπικός διακόπτης InfiniBand για δίκτυα leaf/spine. Το MSB7880 είναι ένας δρομολογητής InfiniBand που παρέχει λειτουργικότητα πύλης, επιτρέποντας τη συνδεσιμότητα μεταξύ ανεξάρτητων υποδικτύων με απομόνωση και δυνατότητες πολλαπλών ενοικιαστών.
Υποστηρίζει την τεχνολογία SHARP™;
Ναι. Η σειρά MSB7800 υποστηρίζει πλήρως τον υπολογισμό εντός δικτύου NVIDIA SHARP για επιτάχυνση συλλογικών λειτουργιών σε όλο το δίκτυο.
Ποιες επιλογές διαχείρισης είναι διαθέσιμες;
Το MLNX-OS παρέχει CLI, WebUI, SNMP και JSON APIs. Για μεγαλύτερες εγκαταστάσεις, ο διακόπτης μπορεί να διαχειρίζεται από το NVIDIA UFM για προηγμένη τηλεμετρία, προγνωστική ανάλυση και αυτοματοποίηση.
Προφυλάξεις & Σημειώσεις Παραγγελίας
- Η κατεύθυνση της ροής αέρα είναι κρίσιμη: Το MSB7800-ES2F χρησιμοποιεί ροή αέρα P2C (από θύρα σε πυρήνα) – επαληθεύστε τον σχεδιασμό ψύξης του rack
- Είσοδος τροφοδοσίας: Διπλό εφεδρικό AC με συνδέσεις C13/C14 (100-240VAC)
- Βάθος rack: Τυπικό βάθος 27 ίντσες – επαληθεύστε τη συμβατότητα του rack
- Καλώδια και πομποδέκτες πωλούνται ξεχωριστά – σχεδιάστε την καλωδίωση QSFP28 με βάση τις απαιτήσεις απόστασης
Λίστα Ελέγχου Αγοραστή
- Επιβεβαιώστε την κατεύθυνση της ροής αέρα: Το MSB7800-ES2F χρησιμοποιεί P2C – επαληθεύστε τη συμβατότητα ψύξης του rack
- Επαληθεύστε τον τύπο καλωδίου: QSFP28 DAC ή οπτικούς πομποδέκτες με βάση την απόσταση
- Ελέγξτε την είσοδο τροφοδοσίας: διπλό εφεδρικό AC με συνδέσεις C13/C14 (100-240VAC)
- Βεβαιωθείτε ότι το βάθος του rack υποστηρίζει 27 ίντσες – τυπικό βάθος
- Σχεδιάστε για διαχείριση: Το MLNX-OS παρέχει ενσωματωμένη διαχείριση· το UFM είναι προαιρετικό για μεγαλύτερα δίκτυα
- Επικυρώστε την υποστήριξη SHARP™ στη στοίβα εφαρμογών σας
- Επιβεβαιώστε τις επιλογές εγγύησης και υποστήριξης
