NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand Switch – Έξυπνος Διακόπτης 64 Θυρών NDR με Απόδοση 51.2 Tb/s
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Έγγραφο: | MQM9700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογή: | Υπηρέτης | Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ |
|---|---|---|---|
| Συνολικό εύρος ζώνης: | 51.2 TB/S αμφίδρομη | Διαχείριση: | MLNX-OS με CLI, Webui, SNMP, υποστήριξη JSON |
| Ονομα: | Διακόπτης δικτύων MQM9790-NS2F InfiniBand Mellanox που ξελεπιάζει έξω τα κέντρα δεδομένων με τους έξ | Λέξη-κλειδί: | mellanox διακόπτης 400g |
| Επισημαίνω: | NVIDIA Quantum-2 400Gb/s InfiniBand Switch,Έξυπνος Διακόπτης 64 Θυρών NDR,Διακόπτης Δικτύου με Απόδοση 51.2 Tb/s |
||
Περιγραφή προϊόντων

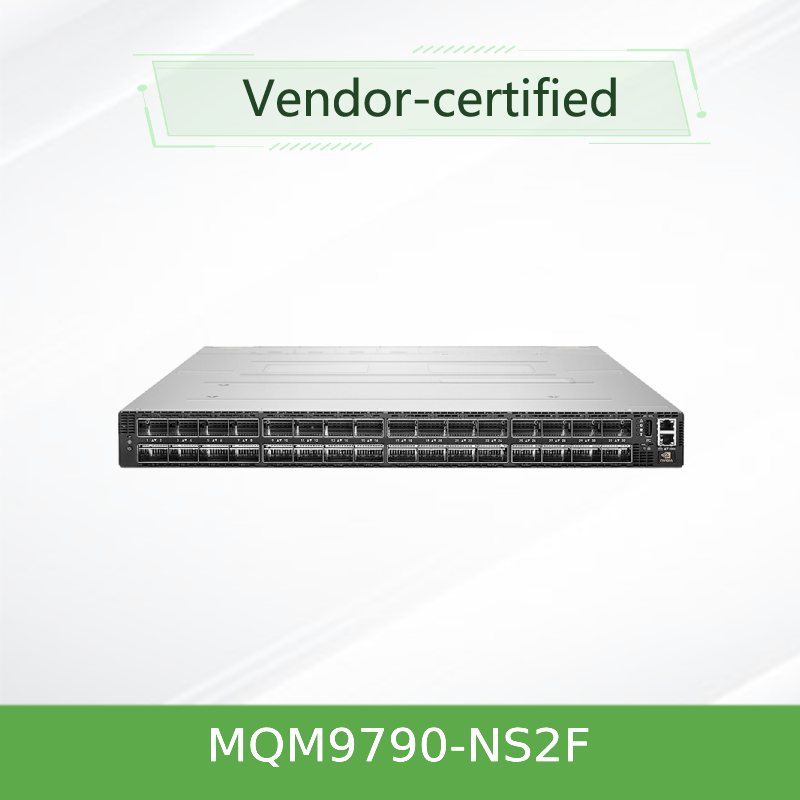

NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand Switch
64-πορτ NDR διαχειρίζεται έξυπνο διακόπτη με συνολική απόδοση 51.2 Tb / s και δυνατότητες υπολογιστών στο δίκτυο SHARPv3.
Επισκόπηση του προϊόντος
Ο NVIDIA Quantum-2 QM9790-NS2F παρέχει 64 θύρες 400Gb / s InfiniBand σε ένα πλαίσιο 1U, επιτρέποντας τεράστιας κλίμακας AI και HPC clusters με κορυφαία πυκνότητα, εξαιρετικά χαμηλή καθυστέρηση,και αυτοθεραπευτικό ύφασμαΣχεδιασμένο για εξωτερική διαχείριση με το NVIDIA UFM, εξορθολογίζει τις λειτουργίες του κέντρου δεδομένων ενώ υποστηρίζει τις τοπολογίες Fat Tree, DragonFly + και Torus.
Αυτός ο μη διαχειριζόμενος (εξωτερικά διαχειριζόμενος) διακόπτης σταθερής διαμόρφωσης InfiniBand 400Gb/s παρέχει 32 θύρες OSFP, η καθεμία ικανή για 400Gb/s (ή 128 θύρες σε 200Gb/s με τεχνολογία χωρισμού θύρων),και προσφέρει συνολική αμφίδρομη απόδοση 51Με υποστήριξη για NVIDIA SHARPv3, RDMA, προσαρμοστική δρομολόγηση και προηγμένο έλεγχο συμφόρησης, το QM9790 είναι κατασκευασμένο για τα πιο απαιτητικά φορτία εργασίας HPC, AI και επιχειρήσεων.
Βασικά χαρακτηριστικά
- 64 μη αποκλειστικές θύρες 400Gb/s (32 συνδέσεις OSFP)
- 51.2 Tb/s συνολική αμφίδρομη ροή
- Τεχνολογία διαχωρισμού θύρων: έως 128 θύρες @ 200Gb/s
- SHARPv3 σε δίκτυο υπολογιστών - 32× επιτάχυνση AI
- Υπομικροδευτερολέπτου καθυστέρηση με προσαρμοστική δρομολόγηση
- Αυτοθεραπευτικό ύφασμα, QoS και έλεγχο συμφόρησης
- 1+1 υπερβολική ισχύς θερμής ανταλλαγής (200-240Vac)
- Προηγούμενη προς πίσω ροή αέρα (P2C), ανεμιστήρες θερμής εναλλαγής
- Εξωτερική διαχείριση μέσω NVIDIA UFM / MLNX-OS
- Πίσω συμβατό με προηγούμενες γενιές InfiniBand
Τεχνολογία: Αρχιτεκτονική NVIDIA Quantum-2

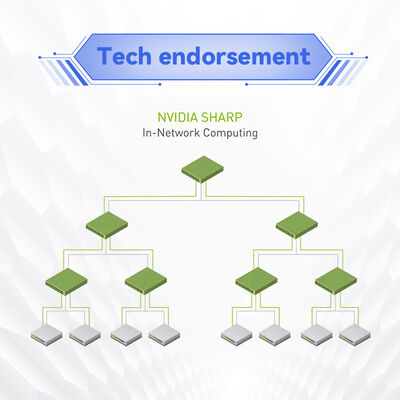

Η πλατφόρμα Quantum-2 ενσωματώνει την τεχνολογία SHARP τρίτης γενιάς (SHARPv3), επιτρέποντας τη συλλογή δεδομένων στο δίκτυο που μειώνει την κίνηση δεδομένων και επιταχύνει την κατάρτιση τεχνητής νοημοσύνης και τις προσομοιώσεις HPC.Συνδυάζεται με την Απομακρυσμένη Άμεση Πρόσβαση στη Μνήμη (RDMA) και το κλιμακώσιμο πρωτόκολλο ιεραρχικής συγκέντρωσης και μείωσης της NVIDIA, το QM9790-NS2F βελτιώνει δραματικά την απόδοση της εφαρμογής ενώ τα δεδομένα διασχίζουν το ύφασμα.
Τυπικές Εγκαταστάσεις
- Συγκεντρώσεις AI & Machine Learning- μεγάλης κλίμακας GPU-επιταχυνόμενη εκπαίδευση με SHARPv3
- Υπολογιστική υψηλών επιδόσεων (HPC)- ερευνητικές προσομοιώσεις, μετεωρολογικά μοντέλα και γονιδιολογία
- Σπονδυλική στήλη κέντρου δεδομένων- 400G InfiniBand υφάσματα για αποθήκευση χαμηλής καθυστέρησης και υπολογισμού
- Επιχειρηματικότητα και σύννεφο- κλιμακώσιμα δίκτυα πολλών ενοικιαστών με διαχείριση UFM
- Κυβέρνηση & εκπαίδευση- Ερευνητικά εργαστήρια και κέντρα υπερυπολογισμών
Συμφωνία
| Συστατικό / Οικοσύστημα | Υποστήριξη |
|---|---|
| Ταχύτητα InfiniBand | NDR 400Gb/s, συμβατό προς τα πίσω με HDR, EDR, FDR |
| Καλωδίωση | Πυρηνικά συλλέκτες από χαλκό |
| Διοίκηση | Εφαρμογή των προδιαγραφών που καθορίζονται στο παράρτημα I του παρόντος κανονισμού |
| Τοπολογίες | Χοντρό Δέντρο, SlimFly, DragonFly+, πολυδιάστατος Τόρος |
| Συστήματα λειτουργίας | Λίνουξ, Windows (με InfiniBand stack), VMware |
| Πίνακες επεξεργασίας / επιταχυντές | NVIDIA HGX, DGX, και τρίτους διακομιστές GPU |
Προδιαγραφές
| Παράμετρος | Επικαιροποιημένο |
|---|---|
| Λιμένες / Ταχύτητα | 64 θύρες 400Gb/s (32 OSFP); έως 128 θύρες @ 200Gb/s με διαίρεση |
| Συγκεντρωτική απόδοση | 51.2 Tb/s αμφίδρομη |
| Προώθηση πακέτων | >66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο (BPPS) |
| Σχήμα | 1U ράφι, 43,6 x 438 x 660,4 mm |
| Βάρος | 140,5 kg |
| Ηλεκτρική τροφοδοσία | 1+1 περιττό, θερμό-swappable, 200-240Vac, 80+ Χρυσό, ENERGY STAR |
| Ψύξη | Προηγούμενη προς πίσω ροή αέρα (P2C), ανεμιστήρες θερμής εναλλαγής |
| Λιμένες διαχείρισης | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Μνήμη | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Λογισμικό | MLNX-OS (εξωτερική διαχείριση μέσω UFM) |
| Θερμοκρασία λειτουργίας | 0°C έως 40°C |
| Υγρασία (λειτουργία) | 10% - 85% μη συμπυκνωτικό |
| Υψόμετρο | Μέχρι 3050 m |
| Ασφάλεια / ΕΜΚ | Εφαρμογή των κανόνων RoHS, CB, cTUVus, CE, CU, FCC, VCCI, ICES, RCM |
| Εγγύηση | 1 έτος (διαθέσιμες διευρυμένες επιλογές) |
Οδηγός επιλογής
| Αριθμός διαταξιούχου μέρους | Περιγραφή | Αεροπορία | Διοίκηση |
|---|---|---|---|
| MQM9790-NS2F | 64 θύρες 400Gb/s, 32 OSFP, μη διαχειριζόμενη, ροή αέρα P2C | Από μπροστά προς πίσω (P2C) | Εξωτερικό (UFM) |
| MQM9790-NS2R | 64 θύρες 400Gb/s, 32 OSFP, μη διαχειριζόμενη, C2P ροή αέρα | Σύνδεσμος-ηλεκτρική ενέργεια (C2P) | Εξωτερικό (UFM) |
| MQM9700-NS2F | 64 θύρες 400Gb/s, διαχειριζόμενη, ροή αέρα P2C | Από εμπρός προς τα πίσω | Διαχειριστής επιβατικών υποδίκτυων |
| MQM9700-NS2R | 64 θύρες 400Gb/s, διαχειριζόμενη, C2P ροή αέρα | Συνδετήρας ηλεκτρικής ενέργειας | Διαχειριστής επιβατικών υποδίκτυων |
Η επιλογή μεταξύ QM9700 (διαχειριζόμενο) και QM9790 (εξωτερικά διαχειριζόμενο) εξαρτάται από το μέγεθος του ομίλου και την προτίμηση της διαχείρισης.Το QM9790-NS2F συνιστάται για ευρείας κλίμακας αναπτύξεις που χρησιμοποιούν το NVIDIA UFM για προηγμένη βελτιστοποίηση υλικών.
Πλεονεκτήματα
- Ακαταμάχητη πυκνότητα:64 θύρες 400G σε 1U - μειώνει τον χώρο και την ισχύ του ράκου ανά θύρα.
- Επιτάχυνση στο δίκτυο:Το SHARPv3 μειώνει την κίνηση δεδομένων και επιταχύνει τα φορτία εργασίας AI / ML έως και 32 φορές.
- Ευέλικτες τοπολογίες:Υποστηρίζει το Fat Tree, το DragonFly+, το Torus και πολλά άλλα για οποιοδήποτε σχεδιασμό συστάσεων.
- Επιχειρησιακή αποδοτικότητα:Η εξωτερική διαχείριση UFM παρέχει προληπτική παρακολούθηση, προμήθεια και αντιμετώπιση προβλημάτων.
- Προστασία επενδύσεων:Επιστροφή συμβατή με HDR/EDR και μελλοντική απόδειξη για NDR200/400.
Υπηρεσία & Υποστήριξη
Η ομάδα Starsurge παρέχει παγκόσμια παράδοση, πολυγλωσσική τεχνική υποστήριξη και εξατομικευμένες υπηρεσίες ολοκλήρωσης για την σειρά NVIDIA Quantum-2.ενσωμάτωση στα ράφιαΟι παρατεταμένες εγγυήσεις και οι επιλογές αντικατάστασης επί τόπου είναι διαθέσιμες κατόπιν αιτήματος.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ QM9700 και QM9790;
Το QM9700 περιλαμβάνει έναν ενσωματωμένο διαχειριστή υποδίκτυου και διαχειρίζεται πλήρως από το κουτί για έως και 2000 κόμβους.ιδανικό για μεγαλύτερα, πιο δυναμικά περιβάλλοντα.
Το QM9700 περιλαμβάνει έναν ενσωματωμένο διαχειριστή υποδίκτυου και διαχειρίζεται πλήρως από το κουτί για έως και 2000 κόμβους.ιδανικό για μεγαλύτερα, πιο δυναμικά περιβάλλοντα.
Μπορώ να χρησιμοποιήσω το QM9790-NS2F με την υπάρχουσα υποδομή HDR InfiniBand;
Ναι, ο διακόπτης είναι συμβατός με τις ταχύτητες HDR, EDR και FDR, επιτρέποντας σταδιακές αναβαθμίσεις.
Ναι, ο διακόπτης είναι συμβατός με τις ταχύτητες HDR, EDR και FDR, επιτρέποντας σταδιακές αναβαθμίσεις.
Ποια καλωδίωση υποστηρίζεται;
Οι σύνδεσμοι OSFP υποστηρίζουν καλώδια από παθητικό / ενεργό χαλκό και ενεργές ίνες.
Οι σύνδεσμοι OSFP υποστηρίζουν καλώδια από παθητικό / ενεργό χαλκό και ενεργές ίνες.
Υποστηρίζει ο διακόπτης λειτουργία 200Gb/s;
Ναι, χρησιμοποιώντας την τεχνολογία NVIDIA port-split, το QM9790 μπορεί να παρέχει έως και 128 θύρες με ταχύτητα 200Gb/s.
Ναι, χρησιμοποιώντας την τεχνολογία NVIDIA port-split, το QM9790 μπορεί να παρέχει έως και 128 θύρες με ταχύτητα 200Gb/s.
Ποια είναι η τυπική κατανάλωση ενέργειας;
Παρακαλείστε να επιβεβαιώσετε με τον αντιπρόσωπο πωλήσεων σας· οι τυπικές τιμές εξαρτώνται από τη διαμόρφωση και την καλωδίωση.
Παρακαλείστε να επιβεβαιώσετε με τον αντιπρόσωπο πωλήσεων σας· οι τυπικές τιμές εξαρτώνται από τη διαμόρφωση και την καλωδίωση.
Προφυλάξεις
- Η θερμοκρασία περιβάλλοντος λειτουργίας πρέπει να διατηρείται μεταξύ 0 °C και 40 °C.
- Χρησιμοποιήστε μόνο οπτικές μονάδες και καλώδια με πιστοποίηση NVIDIA για βέλτιστες επιδόσεις.
- Η σωστή κατεύθυνση ροής αέρα (P2C ή C2P) πρέπει να ταιριάζει με το περιβάλλον εγκατάστασης.
- Μην μπλοκάρετε τους εξαερισμούς των ανεμιστήρων, διατηρήστε τουλάχιστον 5 cm απόσταση από τις δύο πλευρές.
- Η παροχή ενέργειας πρέπει να πληροί τις απαιτήσεις 200-240Vac· η γείωση είναι υποχρεωτική.
Για την ομάδα Starsurge του Χονγκ Κονγκ
Ιδρύθηκε το 2008, η Starsurge Group Co., Limited του Χονγκ Κονγκ είναι ένας προμηθευτής τεχνολογίας που παρέχει δίκτυο υλικού, υπηρεσίες πληροφορικής και λύσεις ολοκλήρωσης συστημάτων.Με μια έμπειρη ομάδα πωλήσεων και τεχνικήςΗ Starsurge προσφέρει λύσεις IoT, συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού,Πολυγλωσσική υποστήριξη, και παγκόσμια παράδοση.
Συνεργάτης με την Starsurge- Παρέχουμε ανταγωνιστικές τιμές, γρήγορη αποστολή και εξειδικευμένη υποστήριξη μηχανικών για την NVIDIA, Mellanox και άλλες κορυφαίες μάρκες δικτύων.
Βασικά Γεγονότα
| Λιμένες | 64 x 400Gb/s (32 OSFP) |
| Περιορισμός | 51.2 Tb/s |
| Ποσοστό πακέτου | > 66,5 BPPS |
| Διοίκηση | Εξωτερικό (UFM) |
| Αεροπορία | Π2C (από μπροστά προς τα πίσω) |
| Εγγύηση | 1 έτος |
Μητρώο συμβατότητας
| Κατηγορία | Συμβατά προϊόντα / πρότυπα |
|---|---|
| Διακομιστές GPU | NVIDIA DGX-2, DGX A100, διακομιστές με βάση το HGX, κόμβοι GPU τρίτων |
| Αποθήκευση | NVMe μέσω InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Διοίκηση | NVIDIA UFM, MLNX-OS, OpenSM, Prometheus/Grafana (μέσω UFM) |
| Τύποι καλωδίων | OSFP σε OSFP, OSFP σε QSFP (με προσαρμογέα), ενεργό οπτικό, DAC |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι η κατεύθυνση της ροής αέρα (P2C vs C2P) ταιριάζει με τη διάταξη του κέντρου δεδομένων.
- Σχέδιο εξωτερικής διαχείρισης - διασφάλιση της ετοιμότητας των αδειών UFM και της υποδομής διακομιστών.
- Επαλήθευση των απαιτήσεων εισόδου ισχύος (200-240Vac) και εφεδρείας.
- Ελέγξτε τα μήκη και τους τύπους των καλωδίων OSFP ( χαλκός / ίνες) για τις αποστάσεις των ράφων σας.
- Ζητήστε παρατεταμένη εγγύηση ή επιτόπια υποστήριξη, εάν απαιτείται για αποστολή κρίσιμης σημασίας.
