Διακόπτης InfiniBand NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s – 64 Θυρών NDR, Ροή Αέρα C2P, Ενσωματωμένη Διαχείριση
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Έγγραφο: | MQM9700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μοντέλου: | MQM9700-NS2F (920-9B210-00FN-0M0) | Μάρκα: | Mellanox |
|---|---|---|---|
| Συνδεσιμότητα ανερχόμενης ζεύξης: | 400 Gbps | Ονομα: | Διακόπτης 1U NDR 400Gb/S δικτύων InfiniBand MQM9700-NS2F Mellanox για τον κεντρικό υπολογιστή |
| Λέξη-κλειδί: | Διακόπτης δικτύου Mellanox | Διαμόρφωση θύρας: | 64x 400g, 32x OSFP |
| Επισημαίνω: | Διακόπτης NVIDIA Quantum-2 InfiniBand 400Gb/s,Διακόπτης InfiniBand NDR 64 θυρών,Διακόπτης InfiniBand με ροή αέρα C2P |
||
Περιγραφή προϊόντων

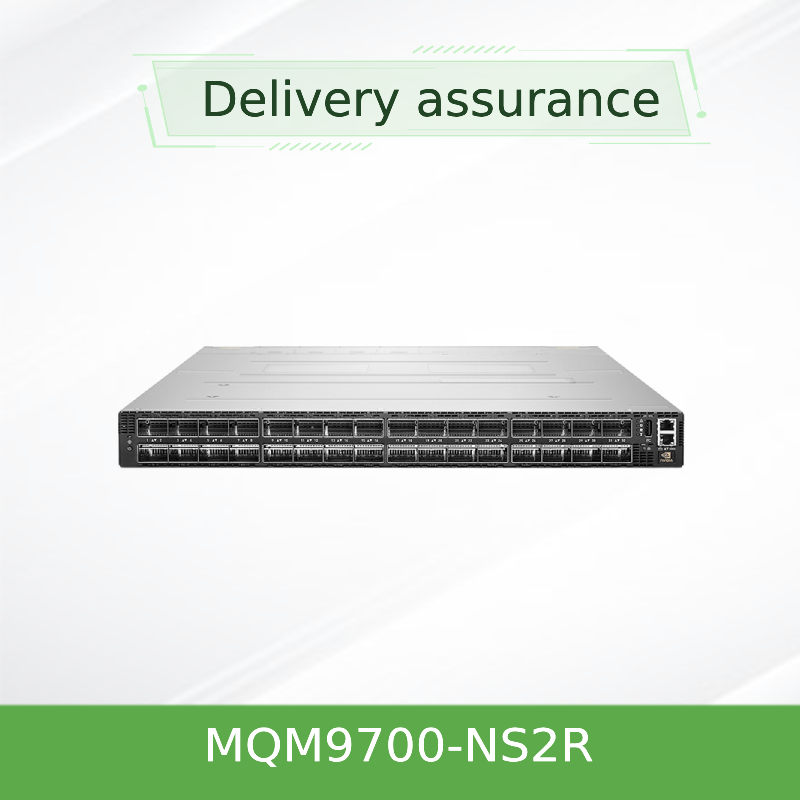

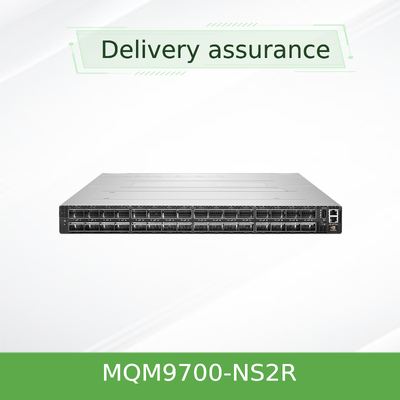

NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Switch
MQM9700-NS2R 400Gb/s InfiniBand Switch - 64-port NDR managed switch με συνολική χωρητικότητα 51.2 Tb/s, C2P (connector-to-power) ροή αέρα και on-board subnet manager.
Επισκόπηση του προϊόντος
Το MQM9700-NS2R είναι ένας πλήρως διαχειριζόμενος διακόπτης σταθερής διαμόρφωσης InfiniBand 400Gb / s από τη σειρά NVIDIA Quantum-2, που διαθέτειροή αέρα από τη σύνδεση προς την ισχύ (C2P)και έναΔιαχειριστής επιβατικών υποδίκτυωνΠαρέχει 32 θύρες OSFP, η καθεμία ικανή για 400Gb / s (ή 128 θύρες σε 200Gb / s με την τεχνολογία χωρισμού θύρων) και προσφέρει συνολική αμφίδρομη απόδοση 51.2 Tb / s.Με ενσωματωμένη διαχείριση, SHARPv3 υπολογιστών στο δίκτυο, και προηγμένο έλεγχο συμφόρησης, το MQM9700-NS2R είναι ιδανικό για μεσαίας έως μεγάλης κλίμακας HPC, AI,και ομάδες επιχειρήσεων όπου απαιτείται αυτοτελής διαχείριση και C2P ροή αέρα.
Βασικά χαρακτηριστικά
- 64 μη αποκλειστικές θύρες 400Gb/s (32 συνδέσεις OSFP)
- 51.2 Tb/s συνολική αμφίδρομη ροή
- Τεχνολογία διαχωρισμού θύρων: έως 128 θύρες @ 200Gb/s
- SHARPv3 υπολογιστές στο δίκτυο 32* επιτάχυνση AI
- Υπομικροδευτερολέπτου καθυστέρηση με προσαρμοστική δρομολόγηση
- Αυτοθεραπευτικό ύφασμα, QoS και έλεγχο συμφόρησης
- Διαχειριστής επιβατικών υποδίκτυωνΔιαχειρίζεται έως και 2.000 κόμβους
- 1+1 υπερβολική ισχύς θερμής ανταλλαγής (200-240Vac)
- Η ροή αέρα C2P (σύνδεσμος προς ισχύ)∆εξαρτήματα ∆εξαρτήματα
- MLNX-OS με διεπαφές CLI, WebUI, SNMP και JSON
- Πίσω συμβατό με HDR, EDR και FDR
Τεχνολογία: Αρχιτεκτονική NVIDIA Quantum-2

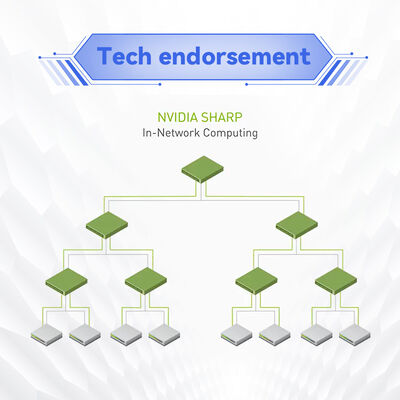

Η πλατφόρμα Quantum-2 ενσωματώνει την τεχνολογία SHARP τρίτης γενιάς (SHARPv3), επιτρέποντας τη συλλογή δεδομένων στο δίκτυο που μειώνει την κίνηση δεδομένων και επιταχύνει την κατάρτιση τεχνητής νοημοσύνης και τις προσομοιώσεις HPC.Συνδυάζεται με την Απομακρυσμένη Άμεση Πρόσβαση στη Μνήμη (RDMA) και το κλιμακώσιμο πρωτόκολλο ιεραρχικής συγκέντρωσης και μείωσης της NVIDIAΤο ενσωματωμένο διαχειριστή υποδίκτυου παρέχει πλήρη διαχείριση πλαισίου μέσω CLI, WebUI, SNMP,ή JSON διεπαφές, απλοποιώντας την ανάπτυξη και τις εργασίες.
Τυπικές Εγκαταστάσεις
- Συγκεντρώσεις AI & Machine Learning∆εδομένη εκπαίδευση σε μεγάλη κλίμακα με GPU με SHARPv3
- Υπολογιστική υψηλών επιδόσεων (HPC)∆ ερευνητικές προσομοιώσεις, μοντέλα καιρού και γονιδιωματική
- Σπονδυλική στήλη κέντρου δεδομένων¥ 400G InfiniBand υφάσματα για αποθήκευση και υπολογισμό χαμηλής καθυστέρησης
- Επιχειρηματικότητα και σύννεφο̇ κλιμακώσιμα δίκτυα πολλαπλών ενοικιαστών με ενσωματωμένη διαχείριση υποδίκτυου
- Κυβέρνηση & εκπαίδευσηΕρευνητικά εργαστήρια και κέντρα υπερυπολογισμών
Συμφωνία
| Συστατικό / Οικοσύστημα | Υποστήριξη |
|---|---|
| Ταχύτητα InfiniBand | NDR 400Gb/s, συμβατό προς τα πίσω με HDR, EDR, FDR |
| Καλωδίωση | Πυρηνικά συλλέκτες από χαλκό |
| Διοίκηση | Διαχειριστής επιβατικών υποδίκτυων, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Τοπολογίες | Χοντρό Δέντρο, SlimFly, DragonFly+, πολυδιάστατος Τόρος |
| Συστήματα λειτουργίας | Λίνουξ, Windows (με InfiniBand stack), VMware |
| Πίνακες επεξεργασίας / επιταχυντές | NVIDIA HGX, DGX, και τρίτους διακομιστές GPU |
Προδιαγραφές
| Παράμετρος | MQM9700-NS2R |
|---|---|
| Λιμένες / Ταχύτητα | 64 θύρες 400Gb/s (32 OSFP); έως 128 θύρες @ 200Gb/s με διαίρεση |
| Συγκεντρωτική απόδοση | 51.2 Tb/s αμφίδρομη |
| Προώθηση πακέτων | >66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο (BPPS) |
| Σχήμα | 1U ράφι, 43,6 x 438 x 660,4 mm |
| Βάρος | 140,5 kg |
| Ηλεκτρική τροφοδοσία | 1+1 περιττό, θερμό-swappable, 200-240Vac, 80+ Χρυσό, ENERGY STAR |
| Ψύξη | Η ροή αέρα από τον συνδετήρα προς την ισχύ (C2P), ανεμιστήρες θερμής ανταλλαγής |
| Διοίκηση | Διαχειριστής επιβατικών υποδίκτυων(έως 2.000 κόμβους) |
| Λιμένες διαχείρισης | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Μνήμη | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Λογισμικό | MLNX-OS (πλήρης διαχείριση πλαισίου) |
| Θερμοκρασία λειτουργίας | 0°C έως 40°C |
| Υγρασία (λειτουργία) | 10% ∼ 85% μη συμπυκνωτικό |
| Υψόμετρο | Μέχρι 3050 m |
| Ασφάλεια / ΕΜΚ | Εφαρμογή των κανόνων RoHS, CB, cTUVus, CE, CU, FCC, VCCI, ICES, RCM |
| Εγγύηση | 1 έτος (διαθέσιμες διευρυμένες επιλογές) |
Οδηγός επιλογής
| Αριθμός διαταξιούχου μέρους | Περιγραφή | Αεροπορία | Διοίκηση |
|---|---|---|---|
| MQM9700-NS2R | 64 θύρες 400Gb/s, 32 OSFP, διαχειριζόμενη, C2P ροή αέρα | Σύνδεσμος-ηλεκτρική ενέργεια (C2P) | Διαχειριστής επιβατικών υποδίκτυων |
| MQM9700-NS2F | 64 θύρες 400Gb/s, διαχειριζόμενη, ροή αέρα P2C | Από μπροστά προς πίσω (P2C) | Διαχειριστής επιβατικών υποδίκτυων |
| MQM9790-NS2R | 64 θύρες 400Gb/s, μη διαχειριζόμενη, C2P ροή αέρα | Συνδετήρας ηλεκτρικής ενέργειας | Εξωτερικό (UFM) |
| MQM9790-NS2F | 64 θύρες 400Gb/s, μη διαχειριζόμενη, ροή αέρα P2C | Από εμπρός προς τα πίσω | Εξωτερικό (UFM) |
Το MQM9700-NS2R συνιστάται για εφαρμογές που απαιτούν μια αυτόνομη λύση διαχείρισης με ενσωματωμένο διαχειριστή υποδίκτυου, έως 2.000 κόμβους και ροή αέρα από τη σύνδεση προς την ισχύ.Για μεγαλύτερα υφάσματα ή προηγμένα χαρακτηριστικά UFM, εξετάστε την εξωτερικά διαχειριζόμενη σειρά QM9790.
Πλεονεκτήματα
- Ακαταμάχητη πυκνότητα:64 θύρες 400G σε 1U μειώνει τον χώρο και την ισχύ του ράκα ανά θύρα.
- Επιτάχυνση στο δίκτυο:Το SHARPv3 μειώνει την κίνηση δεδομένων και επιταχύνει τα φορτία εργασίας AI/ML έως και 32*.
- Ευέλικτες τοπολογίες:Υποστηρίζει το Fat Tree, το DragonFly+, το Torus και πολλά άλλα για οποιοδήποτε σχεδιασμό συστάσεων.
- Απλοποιημένη διαχείριση:Ο διαχειριστής υποδίκτυου επιβατών επιτρέπει την έξυπνη λειτουργία έως και 2.000 κόμβων, μειώνοντας τον χρόνο εγκατάστασης.
- Ελαστικότητα της ροής αέρα C2P:Αντιστοιχεί στα κέντρα δεδομένων με αντίστροφη ροή αέρα (συνδέσμος-δύναμη) για βέλτιστη θερμική διαχείριση.
- Προστασία επενδύσεων:Επιστροφή συμβατή με HDR/EDR και μελλοντική απόδειξη για NDR200/400.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ MQM9700 και MQM9790;
Το MQM9700 περιλαμβάνει έναν ενσωματωμένο διαχειριστή υποδίκτυου και είναι πλήρως διαχειριζόμενο από έξω από το κουτί για έως και 2.000 κόμβους.ιδανικό για μεγαλύτερα, πιο δυναμικά περιβάλλοντα.
Τι σημαίνει C2P ροή αέρα;
Η ροή αέρα C2P (σύνδεσμος-δύναμη) σημαίνει ότι ο αέρας εισέρχεται από την πλευρά του συνδετήρα και βγαίνει από την πλευρά τροφοδοσίας.Αυτό είναι το αντίθετο του P2C (από μπροστά προς τα πίσω) και χρησιμοποιείται σε κέντρα δεδομένων με συγκεκριμένες διαμορφώσεις hot-aisle/cold-aisle.
Μπορώ να χρησιμοποιήσω το MQM9700-NS2R με την υπάρχουσα υποδομή HDR InfiniBand;
Ναι, ο διακόπτης είναι συμβατός με τις ταχύτητες HDR, EDR και FDR, επιτρέποντας σταδιακές αναβαθμίσεις.
Ποια καλωδίωση υποστηρίζεται;
Οι σύνδεσμοι OSFP υποστηρίζουν καλώδια από παθητικό / ενεργό χαλκό και ενεργές ίνες.
Υποστηρίζει ο διακόπτης λειτουργία 200Gb/s;
Ναι, χρησιμοποιώντας την τεχνολογία NVIDIA port-split, το MQM9700-NS2R μπορεί να παρέχει έως και 128 θύρες με ταχύτητα 200Gb/s.
Προφυλάξεις
- Η θερμοκρασία περιβάλλοντος λειτουργίας πρέπει να διατηρείται μεταξύ 0 °C και 40 °C.
- Χρησιμοποιήστε μόνο οπτικές μονάδες και καλώδια με πιστοποίηση NVIDIA για βέλτιστες επιδόσεις.
- Η σωστή κατεύθυνση της ροής αέρα (C2P) πρέπει να ταιριάζει με το περιβάλλον εγκατάστασης.
- Μην μπλοκάρετε τους εξαερισμούς των ανεμιστήρων, διατηρήστε τουλάχιστον 5 cm απόσταση από τις δύο πλευρές.
- Η παροχή ενέργειας πρέπει να πληροί τις απαιτήσεις 200-240Vac· η γείωση είναι υποχρεωτική.
Για την ομάδα Starsurge του Χονγκ Κονγκ
Ιδρύθηκε το 2008, η Starsurge Group Co., Limited του Χονγκ Κονγκ είναι ένας προμηθευτής τεχνολογίας που παρέχει δίκτυο υλικού, υπηρεσίες πληροφορικής και λύσεις ολοκλήρωσης συστημάτων.Με μια έμπειρη ομάδα πωλήσεων και τεχνικήςΗ Starsurge προσφέρει λύσεις IoT, συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού,Πολυγλωσσική υποστήριξηΗ προσέγγισή μας που εστιάζει πρώτα στον πελάτη εξασφαλίζει αξιόπιστη ποιότητα, ευαίσθητη εξυπηρέτηση και εξατομικευμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματική, επεκτάσιμη υποδομή δικτύου.
Συνεργάτης με την StarsurgeΠαρέχουμε ανταγωνιστικές τιμές, γρήγορη αποστολή και εξειδικευμένη υποστήριξη μηχανικών για την NVIDIA, Mellanox και άλλες κορυφαίες μάρκες δικτύωσης.
Βασικά Γεγονότα
| Λιμένες | 64 x 400Gb/s (32 OSFP) |
| Περιορισμός | 51.2 Tb/s |
| Ποσοστό πακέτου | > 66,5 BPPS |
| Διοίκηση | Διαχειριστής επιβατικών υποδίκτυων (2.000 κόμβοι) |
| Αεροπορία | C2P (σύνδεσμος προς ισχύ) |
| Εγγύηση | 1 έτος |
Μητρώο συμβατότητας
| Κατηγορία | Συμβατά προϊόντα / πρότυπα |
|---|---|
| Διακομιστές GPU | NVIDIA DGX-2, DGX A100, διακομιστές με βάση το HGX, κόμβοι GPU τρίτων |
| Αποθήκευση | NVMe μέσω InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Διοίκηση | Διαχειριστής επιβατικών υποδίκτυων, MLNX-OS, OpenSM, SNMP |
| Τύποι καλωδίων | OSFP σε OSFP, OSFP σε QSFP (με προσαρμογέα), ενεργό οπτικό, DAC |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι η κατεύθυνση της ροής αέρα (C2P) ταιριάζει με τη διάταξη του κέντρου δεδομένων hot-aisle/cold-aisle. Αυτό είναι ένα αντίστροφο μοντέλο ροής αέρα.
- Ο διαχειριστής υποδίκτυου επιβατών υποστηρίζει έως και 2.000 κόμβους ̇ επαληθεύει το μέγεθος των ομάδων που ταιριάζει σε αυτό το πεδίο.
- Επαλήθευση των απαιτήσεων εισόδου ισχύος (200-240Vac) και εφεδρείας.
- Ελέγξτε τα μήκη και τους τύπους των καλωδίων OSFP ( χαλκός / ίνες) για τις αποστάσεις των ράφων σας.
- Ζητήστε παρατεταμένη εγγύηση ή επιτόπια υποστήριξη, εάν απαιτείται για αποστολή κρίσιμης σημασίας.
