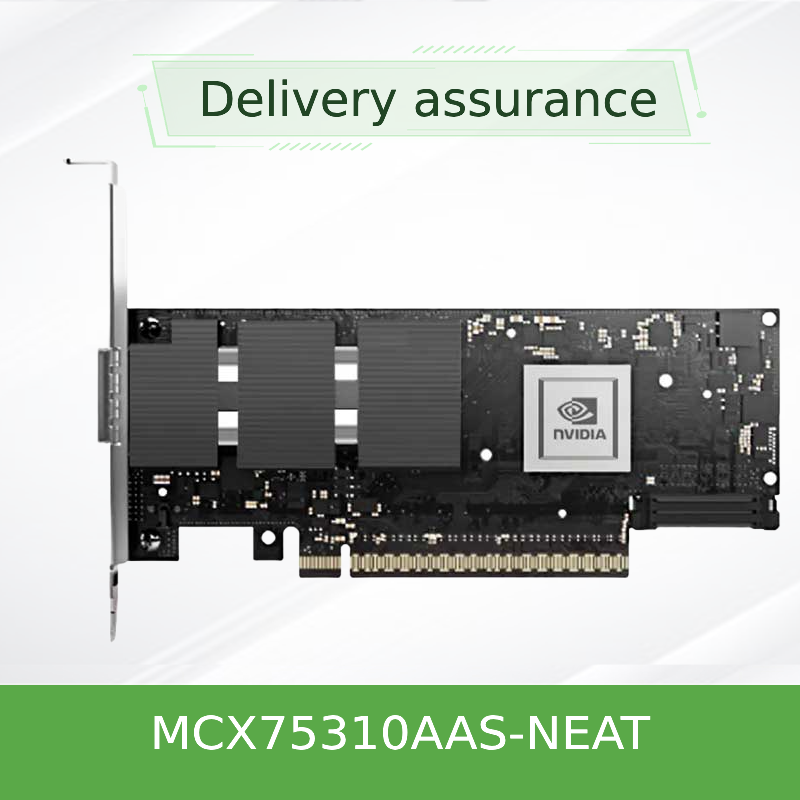

NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s InfiniBand Adapter. PCIe 5.0 x16 OSFP
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCX75310AAS-NEAT (900-9x766-003N-SQ0) |
| Έγγραφο: | Connectx-7 infiniband.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MCX75310AAS-NEAT (900-9x766-003N-SQ0) | λιμάνια: | Μονόθυρο |
|---|---|---|---|
| Τεχνολογία: | Infiniband | Τύπος διεπαφής: | OSFP56 |
| Προσδιορισμός: | 16,7cm x 6,9cm | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| ρυθμό μετάδοσης: | 400GBE | Διασύνδεση υποδοχής: | Gen3 x16 |
| Επισημαίνω: | NVIDIA ConnectX-7 Αναπροσαρμοστής InfiniBand,Δικτυακή κάρτα 400Gb/s PCIe 5.0,Προσαρμογέας InfiniBand OSFP με εγγύηση |
||
Περιγραφή προϊόντων
NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s Αναπροσαρμοστής InfiniBand
MCX75310AAS-NEAT 400Gb/s Αναπροσαρμοστής InfiniBand
NDR400 · Μία θύρα OSFP · PCIe 5.0 x16 · Υπερ-χαμηλή καθυστέρηση για AI & HPC
NDR400 · Μία θύρα OSFP · PCIe 5.0 x16 · Υπερ-χαμηλή καθυστέρηση για AI & HPC
Σχήμα:MCX75310AAS-NEAT
400 Gb/sNDR400 InfiniBand
1 * OSFPσυνδεσιμότητα με μία θύρα
PCIe 5.0 x16έως 32 λωρίδες
RDMA & RoCEμη φορτωμένο με υλικό
GPUDirectRDMA & Αποθήκευση
Επισκόπηση του προϊόντος
Το NVIDIA MCX75310AAS-NEAT είναι ένα κορυφαίο προσαρμογέα καναλιού υποδοχής ConnectX-7 InfiniBand (HCA) που παρέχει συνδεσιμότητα NDR400 400Gb / s μέσω μιας ενιαίας θύρας OSFP.επιστημονική πληροφορικήΜε υποστήριξη για RDMA, RoCE,GPUDirect RDMA και αποθήκευσηΤο MCX75310AAS-NEAT είναι η απόλυτη επιλογή για την κατασκευή υφασμάτων InfiniBand υψηλής απόδοσης, επεκτάσιμων και χωρίς απώλειες.
Βασικά χαρακτηριστικά
- NDR400 InfiniBand:Ενιαία διεπαφή OSFP 400Gb/s με υποστήριξη ταχυτήτων NDR200, HDR, EDR και FDR για συμβατότητα προς τα πίσω.
- PCIe 5.0 x16 Διασύνδεση υποδοχής:Μέχρι 32 λωρίδες με υποστήριξη PCIe 5.0, παρέχοντας μέγιστο εύρος ζώνης και χαμηλή καθυστέρηση στο σύστημα υποδοχής.
- RDMA & RoCE επιτάχυνση:Η RDMA και η RoCE (RDMA πάνω στο Converged Ethernet) χωρίς φορτίο υλικού για αποτελεσματική μετακίνηση δεδομένων με μηδενικό κόστος CPU.
- GPUDirect RDMA & ΑποθήκευσηΆμεση επικοινωνία GPU-GPU και GPUDirect Storage για επιταχυνόμενες ροές εργασίας AI/ML και ανάλυσης δεδομένων.
- Υπολογιστές σε δίκτυο:Υποστήριξη του SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) και των συλλογικών επιχειρήσεων εκφόρτωσης.
- Προχωρημένες εκφόρτωσεις ασφαλείας:Ενσωματωμένη κρυπτογράφηση/αποκρυπτογράφηση υλικού για IPsec, MACsec και TLS με κλειδιά 128/256-bit AES-GCM.
- Εικονικοποίηση & SDN:SR-IOV, επιτάχυνση VirtIO, υποστήριξη δικτύου επικάλυψης (VXLAN, GENEVE, NVGRE) και προγραμματιζόμενος ευέλικτος αναλυτής.
- Ακριβής χρονισμός:IEEE 1588v2 PTP με ακρίβεια 12 ns, SyncE και ρυθμιζόμενο PPS εισόδου/εξόδου για εφαρμογές ευαίσθητες στο χρόνο.
Τεχνολογία
Αρχιτεκτονική ConnectX-7
Ο MCX75310AAS-NEAT είναι βασισμένος στο ASIC ConnectX-7 της NVIDIA, το οποίο ενσωματώνει προηγμένη τεχνολογία SerDes που υποστηρίζει τη σήμανση NRZ και PAM4.Παρέχει εύρος ζώνης InfiniBand 400Gb / s μέσω μίας ενιαίας θύρας OSFPΟι μηχανές υπολογιστών στο δίκτυο του προσαρμογέα επιτρέπουν τη συλλογική επιτάχυνση SHARP και την αντιστοίχιση ετικετών MPI,μείωση της διαδρομής μηνυμάτων και βελτίωση της επεκτασιμότητας της εφαρμογής.
Δίκτυα που καθορίζονται από λογισμικό (SDN)
Η τεχνολογία NVIDIA ASAP (Accelerated Switch and Packet Processing) εκφορτώνει την επιτάχυνση SDN και VNF, παρέχοντας απόδοση γραμμικού ρυθμού χωρίς ποινή CPU.Γενεύη, NVGRE), παρακολούθηση σύνδεσης και αντανακλαστική ροής για προηγμένη τηλεμετρία δικτύου.
Τυπικές Εγκαταστάσεις
- Εκπαίδευση τεχνητής νοημοσύνης μεγάλης κλίμακας:Ενεργοποιήστε το GPUDirect RDMA για την εκπαίδευση πολλών κόμβων μεγάλων μοντέλων γλωσσών και βαθειών νευρωνικών δικτύων.
- Υψηλής απόδοσης υπολογιστές (HPC):Επιτάχυνση των εφαρμογών MPI και SHMEM/PGAS με RDMA και εκπεμπόμενο φορτίο σε δίκτυο.
- Κέντρα δεδομένων υπερκλίμακας:Κατασκευάστε κλιμακώσιμα, χωρίς απώλειες υφάσματα InfiniBand με εξαιρετική απόδοση και χαμηλή καθυστέρηση.
- Επιχειρηματικό σύννεφο και αποθήκευση:Εφαρμογή NVMe over Fabrics (NVMe-oF) και λύσεων αποθήκευσης βασισμένων στο RDMA.
- Τηλεπικοινωνίες & Edge:Εφαρμογή των προδιαγραφών και των προδιαγραφών που καθορίζονται στο παράρτημα I του παρόντος κανονισμού.
Συμφωνία
| Συστατικό / Οικοσύστημα | Συμφωνία |
|---|---|
| Ταχύτητες InfiniBand | Επικαιροποιημένα συστήματα για την προώθηση της τεχνολογίας |
| Ταχύτητες Ethernet | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (με RoCE) |
| Διασύνδεση υποδοχής | PCIe Gen5 x16 (έως 32 λωρίδες), συμβατό προς τα πίσω με PCIe 4.0 |
| Συστήματα λειτουργίας | Λίνουξ (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Στάκ λογισμικού | Εφαρμογή των προδιαγραφών που καθορίζονται στο παράρτημα I του κανονισμού (ΕΚ) αριθ. 765/2008 |
| Ασφάλεια | IPsec, MACsec, TLS, ασφαλής εκκίνηση, κρυπτογράφηση flash, βεβαίωση συσκευής |
Προδιαγραφές MCX75310AAS-NEAT
| Κατηγορία | Λεπτομέρειες |
|---|---|
| Πρότυπο προϊόντος | MCX75310AAS-NEAT |
| Οικογένεια προϊόντων | NVIDIA ConnectX-7 |
| Διαμόρφωση λιμένων | 1 * OSFP (400Gb/s NDR400 InfiniBand) |
| Διασύνδεση υποδοχής | PCIe 5.0 x16 (έως 32 λωρίδες), συμβατό προς τα πίσω με PCIe 4.0 |
| Υποστηριζόμενα πρωτόκολλα | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| Ταχύτητες InfiniBand | Επικαιροποιημένα συστήματα για την προώθηση της τεχνολογίας |
| Ταχύτητες Ethernet | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Φόρμα | PCIe HHHL, FHHL, OCP 3.0 |
| Τεχνολογίες διεπαφής | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Υπολογιστές στο δίκτυο | SHARP, MPI Tag Matching, Συλλογικές πράξεις αποφόρτισης |
| Ασφάλεια Αποφόρτισης | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Ασφαλής εκκίνηση |
| Εικονικοποίηση | SR-IOV, VirtIO, Overlay Networks (VXLAN, Γενεύη, NVGRE) |
| Ακριβής συγχρονισμός | IEEE 1588v2 (12 ns ακρίβεια), SyncE, PPS in/out |
| Επιτάχυνση αποθήκευσης | NVMe-oF, NVMe/TCP, SRP, iSER, NFS μέσω RDMA, SMB Direct |
| Διαδικτυακές διεπαφές διαχείρισης | Ειδικότερα, οι εν λόγω υπηρεσίες μπορούν να χρησιμοποιούνται για την παρακολούθηση των επιβατών και των επιβατών. |
| Απομακρυσμένη εκκίνηση | Απόσταση εκκίνησης InfiniBand, iSCSI, UEFI, PXE |
| Συνθήκες λειτουργίας | Τυπικό περιβάλλον κέντρου δεδομένων |
| Κανονιστική | RoHS, CE, FCC, VCCI (βλέπε έγγραφα συμμόρφωσης NVIDIA) |
| Συμπεριλαμβανομένων των εξαρτημάτων | Υψηλό στήριγμα |
* Οι προδιαγραφές βασίζονται στην δημόσια τεκμηρίωση της NVIDIA και ενδέχεται να ποικίλλουν.
Οδηγός επιλογής
| SKU / Μοντέλο | Περιγραφή | Ταχύτητα λιμένα | Αριθμός λιμένων | Διασύνδεση |
|---|---|---|---|---|
| MCX75310AAS-NEAT | ΣυνδέστεX-7 NDR400 InfiniBand Adapter | 400Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | ConnectX-7 NDR200 Αναπροσαρμοστής InfiniBand | 200Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | Συνδέστε το ConnectX-7 NDR200 InfiniBand Adapter (διπλή θύρα) | 200Gb/s | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEA | ΣυνδέστεX-7 NDR400 InfiniBand Adapter (διπλή θύρα) | 400Gb/s | 2 * OSFP | PCIe 5.0 x16 |
Πλεονεκτήματα
- Υπερ-υψηλή απόδοση:Το InfiniBand 400Gb/s και το PCIe 5.0 x16 παρέχουν εξαιρετικό εύρος ζώνης για φορτία εργασίας AI και HPC υψηλής έντασης δεδομένων.
- Υπερ-χαμηλή καθυστέρηση:Το RDMA και οι υπολογιστές στο δίκτυο ελαχιστοποιούν το κόστος επικοινωνίας.
- Προστασία επενδύσεων:Υποστηρίζει πολλαπλές ταχύτητες InfiniBand και Ethernet για περιβάλλοντα μικτής ταχύτητας.
- Ενισχυμένη ασφάλεια:Το Inline IPsec, το MACsec και το TLS εκφορτώνουν ασφαλή δεδομένα κατά τη διαμετακόμιση χωρίς αντίκτυπο στην CPU.
- Συνολικό οικοσύστημα:Είναι πλήρως συμβατό με τις NVIDIA UFM, HPC-X, MLNX_OFED και τις κύριες διανομές Linux.
Υπηρεσία & Υποστήριξη
Η Hong Kong Starsurge Group Co., Limited παρέχει πλήρη υποστήριξη κύκλου ζωής για προσαρμογείς NVIDIA ConnectX-7:
- Προμηθευτική συμβουλευτική:Επιλογή προσαρμοστή, συμβατότητα διακομιστή και σχεδιασμός υφάσματος.
- Λογιστική και παράδοση:Παγκόσμια ναυτιλία με παρακολούθηση και τελωνειακή εκκαθάριση.
- Τεχνική υποστήριξη:Εγκατάσταση προγράμματος οδήγησης, ενημερώσεις λογισμικού και προσαρμογή επιδόσεων.
- Εκπαίδευση:Πρακτικά εργαστήρια για τη διαχείριση RDMA, RoCE και UFM.
- Εγγύηση:Τυποποιημένη εγγύηση 1 έτους για υλικό (διατεταμένες επιλογές διαθέσιμες).
Συχνές Ερωτήσεις
Τι είναι το NDR400;
Το NDR400 είναι μια ταχύτητα δεδομένων InfiniBand που παρέχει 400Gb / s ανά θύρα.παρέχοντας μέγιστο εύρος ζώνης για την ανάπτυξη σπονδυλικής στήλης και υψηλού επιπέδου φύλλων.
Είναι ο MCX75310AAS-NEAT συμβατός με τους διακομιστές PCIe 4.0;
Ο προσαρμογός είναι PCIe 5.0 x16 και είναι συμβατός προς τα πίσω με τις υποδομές PCIe 4.0, αν και το εύρος ζώνης μπορεί να περιορίζεται στις ταχύτητες PCIe 4.0.
Μπορεί αυτός ο προσαρμογός να χρησιμοποιηθεί με διακόπτες Ethernet;
Ο προσαρμογός υποστηρίζει τόσο τα πρωτόκολλα InfiniBand όσο και Ethernet.
Ποια είναι η διαφορά μεταξύ MCX75310AAS-NEAT και MCX75310AAS-HEAT;
Η παραλλαγή NEAT υποστηρίζει NDR400 (400Gb/s) ενώ η παραλλαγή HEAT υποστηρίζει NDR200 (200Gb/s).
Υποστηρίζει ο προσαρμογός το GPUDirect;
Ναι, υποστηρίζει GPUDirect RDMA για άμεση επικοινωνία GPU-GPU και GPUDirect Storage για επιταχυνόμενη πρόσβαση δεδομένων από συσκευές αποθήκευσης.
Προφυλάξεις & Ασφάλεια
- Προστασία ESD:Χρησιμοποιήστε ιμάντες γείωσης ESD όταν χειρίζεστε τον προσαρμογέα για την αποφυγή ηλεκτροστατικής βλάβης από εκκένωση.
- Εγκατάσταση:Βεβαιωθείτε ότι ο διακομιστής είναι απενεργοποιημένος και αποσυνδεδεμένος από το ρεύμα εναλλασσόμενου ρεύματος πριν από την εγκατάσταση του προσαρμογέα.
- Πύλη αέρα:Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα γύρω από τον προσαρμογέα για να αποφευχθεί η υπερθέρμανση.
- Ενημερώσεις λογισμικού:Ακολουθήστε τις συνιστώμενες διαδικασίες της NVIDIA για ενημερώσεις firmware για να αποφύγετε αστάθεια του συστήματος.
- Συμβατότητα:Ελέγξτε την συμβατότητα του διακομιστή και τη διαθεσιμότητα των slots PCIe πριν από την παραγγελία.
Η εταιρεία Starsurge Group Co., Limited του Χονγκ Κονγκ
Ιδρύθηκε το 2008, Starsurge είναι ένας τεχνολογικά προμηθευτής δικτυακού υλικού, υπηρεσιών πληροφορικής, και λύσεις ολοκλήρωσης συστημάτων.και επιχειρηματικούς πελάτες σε όλο τον κόσμοΜε μια έμπειρη ομάδα πωλήσεων και τεχνικής, παρέχουμε προσαρμοσμένες λύσεις δικτύωσης από προσαρμοστές και διακόπτες έως IoT και προσαρμοσμένο λογισμικό υποστηριζόμενες από πολυγλωσσική υποστήριξη και παγκόσμια παράδοση.Πρωτίστως ο πελάτης, με γνώμονα την ποιότητα και την καινοτομία.
Μητρώο συμβατότητας
| Προϊόν NVIDIA | Συμβατό με το MCX75310AAS-NEAT | Σημειώσεις |
|---|---|---|
| NVIDIA Quantum-3 Switches (Q3400-RA, Q3200-RA) | ✓ | Εθνική υποστήριξη XDR και NDR |
| NVIDIA Κβαντικά-2 διακόπτες | ✓ | Υποστήριξη NDR και HDR |
| Πλατφόρμες NVIDIA DGX / HGX | ✓ | GPUDirect RDMA και αποθήκευση |
| NVIDIA UFM 3.5 | ✓ | Πλήρης διαχείριση υφασμάτων και τηλεμετρία |
| Υπολογιστές HPE | ✓ | Αριθμός τμήματος HPE P45642-B22 |
| Διακομιστές τρίτων | ✓ | Απαιτείται τυπική θέση PCIe |
Λίστα ελέγχου αγοραστή
- Επικεφαλής:Να εξασφαλίζεται διαθέσιμη θέση PCIe 5.0 x16 (ή PCIe 4.0 x16 για συμβατότητα προς τα πίσω).
- Διάταξη:Τα καλώδια συνδέσεων OSFP-OSFP ή OSFP-OSFP-other για τον διακόπτη/NIC-στόχο.
- Λειτουργικό σύστημα:Ελέγξτε την υποστήριξη για το στοχευόμενο λειτουργικό σύστημα (Linux, Windows, VMware).
- Οδηγός:Κατεβάστε και εγκαταστήσετε το τελευταίο πρόγραμμα οδήγησης MLNX_OFED ή Windows από την NVIDIA.
- Διαχείριση υφασμάτων:Σχεδιάστε την ανάπτυξη του διαχειριστή υποδίκτυου (SM) (κεντρική ή κατανεμημένη).
- Ψύξη:Διασφαλίστε επαρκή ροή αέρα σερβερ για να εξαλείφεται η θερμότητα από τον προσαρμογέα.
