NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 Οπτικός δέκτης MPO-12 APC 50m OM4
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E20-N010 |
| Έγγραφο: | MFP7E20-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MFP7E20-N010 | Σχήμα υλικού: | στρογγυλό σύρμα |
|---|---|---|---|
| Επιτρεπόμενη αντοχή εφελκυσμού: | 1000N <10000n | Πιστοποίηση: | RoHS, CE, ISO9001, VDE, CCC |
| υλικό θήκης: | PVC | Μήκος: | 10μ |
| Ρυθμός δεδομένων: | 400GB/s | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| Επισημαίνω: | NVIDIA Mellanox 200G QSFP56 δέκτη,Οπτική μονάδα Mellanox MFP7E20-N010 SR4,Πληροφορίες σχετικά με την εφαρμογή του παρόντος κανονισμού: |
||
Περιγραφή προϊόντων
Επισκόπηση προϊόντος

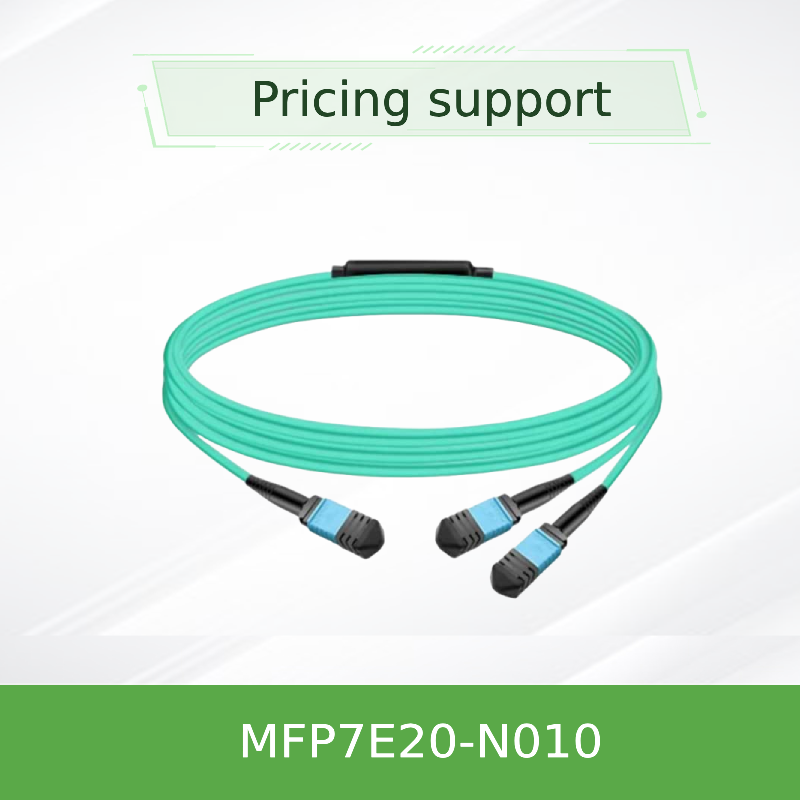

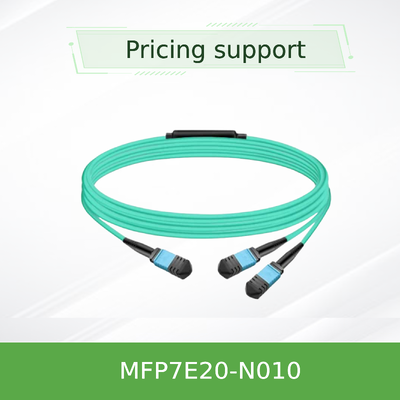

Το Mellanox MFP7E20-N010 είναι ένα παθητικό καλώδιο οπτικού διαχωριστή που μετατρέπει μια διεπαφή πομποδέκτη OSFP 800G διπλής θύρας σε δύο ανεξάρτητες συνδέσεις 200G/400G. Χρησιμοποιώντας 8 ενεργές πολυτροπικές ίνες (50/125µm) σε διαμόρφωση διακλάδωσης MPO-12/APC σε διπλό MPO-12/APC, παρέχει μια οικονομικά αποδοτική λύση χαμηλής απώλειας για τη σύνδεση μεταγωγέων top-of-rack με προσαρμογείς ConnectX-7 και DPU BlueField-3. Η γωνιακή φυσική επαφή (APC) ελαχιστοποιεί τις ανακλάσεις προς τα πίσω, εξασφαλίζοντας σταθερή λειτουργία σε συνδέσεις PAM4 υψηλής ταχύτητας.
Βασικά Χαρακτηριστικά
- Δυνατότητα διακλάδωσης: 1× MPO-12/APC σε 2× MPO-12/APC για διπλές εξόδους 200G/400G
- Πολυτροπική ίνα: 50/125µm OM3 (≤30m) / OM4 (≤50m) με περίβλημα Aqua LSZH
- Καλωδίωση τύπου Β (crossover): Συνδέει απευθείας TX με RX για άμεση αντιστοίχιση πομποδεκτών
- Χαμηλή απώλεια εισαγωγής: ≤0.35 dB + 0.0004×L (dB) ανά όψη συνδέσμου
- Γυάλισμα APC (8°): Μειώνει την οπτική ανάκλαση προς τα πίσω σε απώλεια επιστροφής ≥35 dB
- Σύστημα ασφάλισης push-pull: Γρήγορη απελευθέρωση, εύκολη εγκατάσταση σε πυκνές θύρες
- Συμμόρφωση: Telcordia GR-1435, IEC 61754-7, RoHS, ασφάλεια λέιζερ Κλάσης 1
- Υποστήριξη πρωτοκόλλων: InfiniBand HDR, 200G/400G Ethernet, NVLink
Τεχνολογία & Σχεδιασμός
Το MFP7E20-N010 αξιοποιεί την ακριβή οπτική μηχανική της NVIDIA. Οι σύνδεσμοι MPO-12/APC διαθέτουν οπές ευθυγράμμισης που ταιριάζουν με τους πείρους καθοδήγησης του πομποδέκτη, εξασφαλίζοντας ακριβή ευθυγράμμιση των ινών. Το γυάλισμα 8 μοιρών εξαλείφει τις ανακλάσεις Fresnel που μπορούν να προκαλέσουν παραμόρφωση σήματος στη διαμόρφωση PAM4. Κάθε καλώδιο ελέγχεται στο εργοστάσιο για απώλεια εισαγωγής, απώλεια επιστροφής και πολικότητα. Το περίβλημα LSZH (χαμηλός καπνός μηδενικής αλογόνου) μειώνει τις τοξικές εκπομπές σε σενάρια πυρκαγιάς, καθιστώντας το κατάλληλο για περιβάλλοντα κέντρων δεδομένων.
Τυπικές Εγκαταστάσεις
- Μεταγωγέας-προς-Διακομιστή: Σύνδεση μεταγωγέων NVIDIA Spectrum-4 ή Quantum-2 με κάρτες δικτύου ConnectX-7 και DPU BlueField-3 σε ράφια υπολογιστών/αποθήκευσης
- Διακλάδωση 400G σε 2×200G: Χρήση με πομποδέκτες OSFP DR8 διπλής θύρας για διαχωρισμό σε δύο συνδέσεις 200G για διπλούς διακομιστές
- Υπολογιστική υψηλής απόδοσης (HPC): Διασύνδεση χαμηλής καθυστέρησης για συστοιχίες εκπαίδευσης AI και κατανεμημένη αποθήκευση
- Διασύνδεση μεταξύ ραφιών κέντρου δεδομένων: Συνδέσεις μικρής εμβέλειας (έως 50m) με ενσωμάτωση πίνακα σύνδεσης
Συμβατότητα
Πομποδέκτες: NVIDIA MMA4Z00-NS (διπλή OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - όλοι με διεπαφή MPO-12/APC.
Μεταγωγείς / Προσαρμογείς: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 και οποιαδήποτε θύρα 400G/200G που δέχεται OSFP/QSFP112 με MPO-12/APC.
Τύπος ίνας: Πολυτροπική OM3 (≤30m) ή OM4 (≤50m). Περίβλημα Aqua.
Μεταγωγείς / Προσαρμογείς: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 και οποιαδήποτε θύρα 400G/200G που δέχεται OSFP/QSFP112 με MPO-12/APC.
Τύπος ίνας: Πολυτροπική OM3 (≤30m) ή OM4 (≤50m). Περίβλημα Aqua.
Σημείωση: Δεν μπορεί να αναμιχθεί με συνδέσμους UPC (μπλε) - μόνο APC.
Τεχνικές Προδιαγραφές
| Παράμετρος | Τιμή |
|---|---|
| Τύπος προϊόντος | Παθητικό καλώδιο οπτικού διαχωριστή, MPO-12/APC σε 2×MPO-12/APC |
| Αριθμός ινών | 8 ενεργές (4 TX + 4 RX) + 4 ανενεργά μέλη αντοχής |
| Τύπος ίνας | 50/125µm πολυτροπική OM3 (≤30m) / OM4 (≤50m) |
| Γυάλισμα συνδέσμου | Γωνιακή Φυσική Επαφή (APC), 8° |
| Απώλεια εισαγωγής (ανά άκρο) | ≤0.35 dB + 0.0004×L (L σε μέτρα) |
| Απώλεια επιστροφής | ≥35 dB |
| Θερμοκρασία λειτουργίας | 0 °C έως 70 °C |
| Θερμοκρασία αποθήκευσης | -40 °C έως 85 °C |
| Υγρασία (χωρίς συμπύκνωση) | 10% - 85% RH |
| Υλικό περιβλήματος | LSZH (Χαμηλός Καπνός Μηδενικής Αλογόνου), Aqua, OFNR |
| Ελάχιστη ακτίνα κάμψης | 30 mm (οπουδήποτε στο καλώδιο) |
| Διάμετρος καλωδίου | 3.0 ± 0.2 mm |
| Τοπολογία καλωδίωσης | Τύπος Β (crossover) |
| Κανονισμοί | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, λέιζερ Κλάσης 1 (IEC 60825-1) |
| Μήκος (N010) | 10 μέτρα (διαθέσιμα προσαρμοσμένα μήκη) |
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Μήκος |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC σε 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC σε 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC σε 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC σε 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC σε 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC σε 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC σε 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC σε 2×MPO-12 APC | 50 m |
Για μήκη που δεν αναφέρονται, επικοινωνήστε με την ομάδα πωλήσεών μας για προσαρμοσμένες επιλογές.
Βασικά Πλεονεκτήματα
- Εξοικονόμηση χώρου: Ο σχεδιασμός διακλάδωσης μειώνει τη χρήση θυρών σε μεταγωγείς υψηλής πυκνότητας
- Ανώτερη ακεραιότητα σήματος: Το γυάλισμα APC και η ακριβής ευθυγράμμιση φερρούλας μειώνουν τα ποσοστά σφαλμάτων bit στο PAM4
- Στιβαρό και αξιόπιστο: Ελεγμένο στο εργοστάσιο για IL/RL, θερμικό κύκλο και αντοχή σε εφελκυσμό
- Οικολογικό: Το περίβλημα LSZH πληροί αυστηρά πρότυπα πυρασφάλειας και περιβάλλοντος
- Έτοιμο για το μέλλον: Υποστηρίζει 200G ανά γραμμή, επεκτάσιμο σε 800G με OSFP διπλής θύρας
Πίνακας συμβατότητας
| Τύπος πομποδέκτη | Διαμόρφωση θύρας | Ρυθμός δεδομένων |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Διπλή θύρα, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Μονή θύρα, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Μονή θύρα, MPO-12 APC | 400G |
| Τρίτοι OSFP/QSFP112 | Διεπαφή MPO-12 APC | 200G/400G (επαληθεύστε IL) |
Βασικά Στοιχεία
Αριθμός εξαρτήματος: MFP7E20-N010
Τύπος συνδέσμου: MPO-12/APC (θηλυκό)
Λόγος διακλάδωσης: 1 → 2 (διπλό 200G/400G)
Μέγιστη εμβέλεια: 50 m (OM4), 30 m (OM3)
Πυρήνας ίνας: 50/125µm πολυτροπική
Πρωτόκολλα: Ethernet, InfiniBand, NVLink
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι η θύρα του πομποδέκτη σας είναι MPO-12/APC (όχι UPC)
- Επαληθεύστε το απαιτούμενο μήκος καλωδίου (N010 = 10m)
- Βεβαιωθείτε ότι η εγκατάσταση ινών σας είναι πολυτροπική OM3 ή OM4
- Ελέγξτε ότι ο μεταγωγέας/προσαρμογέας σας υποστηρίζει πολικότητα Τύπου Β
- Ελέγξτε τον προϋπολογισμό απώλειας εισαγωγής της σύνδεσής σας (συμπεριλαμβανομένων των πινάκων σύνδεσης)
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ του MFP7E20-N010 και ενός τυπικού καλωδίου MPO-12;
Α: Είναι ένα καλώδιο διαχωριστή 1-προς-2 με crossover Τύπου Β, ειδικά σχεδιασμένο για να διαχωρίζει έναν πομποδέκτη OSFP 800G διπλής θύρας σε δύο συνδέσεις 200G/400G. Τα τυπικά καλώδια MPO είναι συνήθως ευθύγραμμα.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με πομποδέκτες 100G ή 40G;
Α: Όχι, είναι βελτιστοποιημένο για σηματοδότηση PAM4 200G/400G. Μπορεί να μην πληροί τις απαιτήσεις απώλειας εισαγωγής για παλαιότερα οπτικά NRZ.
Ε: Ποια είναι η μέγιστη υποστηριζόμενη απόσταση;
Α: 50 μέτρα μέσω ίνας OM4 (με δύο συνδέσεις πίνακα σύνδεσης). Για OM3, το όριο είναι 30 μέτρα.
Ε: Είναι το καλώδιο συμβατό με QSFP-DD ή SFP-DD;
Α: Συνδέεται με πομποδέκτες MPO-12/APC. Οι QSFP-DD και SFP-DD συνήθως χρησιμοποιούν διαφορετικούς συνδέσμους (π.χ., MPO-16 ή LC). Επαληθεύστε τον τύπο του πομποδέκτη σας.
Προφυλάξεις χειρισμού
- Διατηρήστε τα καλύμματα σκόνης στους συνδέσμους μέχρι τη στιγμή της εγκατάστασης για να αποφύγετε τη μόλυνση
- Καθαρίζετε πάντα τόσο τη φέρουλα του καλωδίου όσο και την υποδοχή του πομποδέκτη με εγκεκριμένο οπτικό καθαριστικό πριν από τη σύνδεση
- Μην κάμπτετε το καλώδιο πιο σφιχτά από την ελάχιστη ακτίνα 30 mm
- Αποφύγετε την έκθεση σε υγρά ή διαλύτες. το περίβλημα LSZH δεν είναι ανθεκτικό σε χημικά σε όλες τις ουσίες
- Τηρήστε τις τυπικές προφυλάξεις ESD κατά τον χειρισμό (αν και το καλώδιο είναι παθητικό, συνδέεται με πομποδέκτες ευαίσθητους σε ESD)
Υπηρεσία & Υποστήριξη
Ως εξουσιοδοτημένος συνεργάτης της NVIDIA Mellanox, η Hong Kong Starsurge Group προσφέρει:
- Τεχνική προ-πωλησιακή συμβουλευτική για την αρχιτεκτονική εγκατάστασης
- Παγκόσμια αποστολή με παρακολούθηση και υποστήριξη τελωνείων
- Τυπική εγγύηση 1 έτους για ελαττώματα κατασκευής
- Συμβουλές για firmware/συμβατότητα για πλατφόρμες NVIDIA Spectrum και Quantum
- Πολύγλωσση υποστήριξη (Αγγλικά, Μανδαρινικά, Καντονέζικα) μέσω email ή τηλεφώνου
