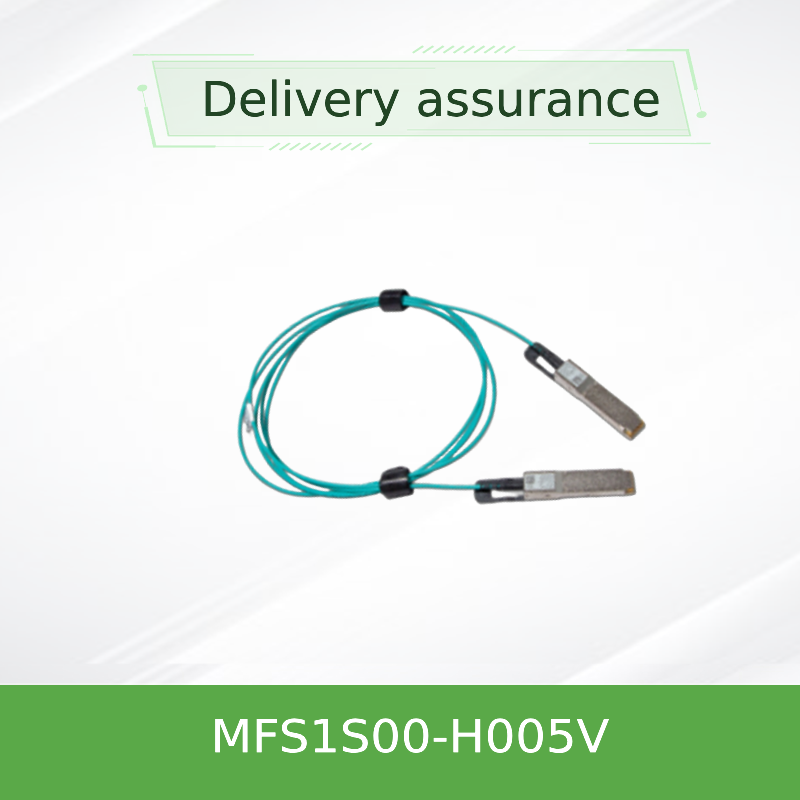

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR & Ethernet
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFS1S00-H005V |
| Έγγραφο: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 5 μέτρα |
| Μοντέλο: | MFS1S00-H005V | Ονομα: | Ενεργό οπτικό καλώδιο καλωδίων MFS1S00-H005V Mellanox AOC μέχρι 200Gb/s IB HDR QSFP56 5m |
| Λέξη-κλειδί: | καλώδιο Mellanox AOC | ||
| Επισημαίνω: | Καλώδιο NVIDIA QSFP56 MMF AOC,Καλώδιο HDR InfiniBand 200Gb/s,Οπτικό καλώδιο Ethernet QSFP56 |
||
Περιγραφή προϊόντων
Ειδικότερα, η NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Πολυτρόφιο οπτικό καλώδιο με βάση το VCSEL για InfiniBand HDR & 200GbE ∆ύση 5m
Επισκόπηση του προϊόντος
Το NVIDIA MFS1S00-H005V είναι ένα ενεργό οπτικό καλώδιο (AOC) υψηλής απόδοσης 200Gb/s QSFP56 που έχει σχεδιαστεί για διασύνδεση μικρής εμβέλειας σε κέντρα δεδομένων.χαρακτηριστικά επιλέξιμης επαναχρονολόγησης ανά λωρίδα, και παρέχει αξιόπιστη, ενεργειακά αποδοτική συνδεσιμότητα για συστήματα InfiniBand HDR και 200 Gigabit Ethernet.
Βασικά χαρακτηριστικά
- Ταχύτητα δεδομένων: Μέχρι 200Gb/s (4×50Gb/s PAM4)
- Υποστήριξη πρωτοκόλλου: InfiniBand HDR, 200GbE
- Περιοχή: Μέχρι 100 μέτρα μέσω πολυμέτωπης ινών
- Χαμηλή ισχύς: 5,0W τυπικά ανά άκρο (με επαναχρονισμό)
- Εναλλακτικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας
- Διαχείριση: SFF-8636 Διασύνδεση I2C με DDM
- Προγραμματιζόμενο: Rx πλάτος εξόδου & προεξήγηση
- Συμμόρφωση: RoHS, κατηγορία 1 ασφάλειας λέιζερ
Τεχνολογία & Σχεδιασμός
Το MFS1S00-H005V χρησιμοποιεί την τεχνολογία VCSEL (Vertical Cavity Surface-Emitting Laser) σε μήκος κύματος 850nm, σε συνδυασμό με υψηλής ταχύτητας πολυμέθοδο ίνες.Κάθε λωρίδα διαθέτει ανεξάρτητη επαναχρονολόγηση τόσο για τις διαδρομές μετάδοσης όσο και υποδοχήςΤο καλώδιο ενσωματώνει ψηφιακή διαγνωστική παρακολούθηση (DDM) για την παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος, της θερμοκρασίας, της τάσης και του ρεύματος παρεκκλίσεων.
Τυπικές Εγκαταστάσεις
- Υφάσματα HDR InfiniBand: Συνδέστε διακόπτες σε διακομιστές και αποθήκευση σε ομάδες HPC
- Συγκέντρωση 200GbE: σύνδεση SN3700 και SN4600 διακόπτες σε αρχιτεκτονικές top-of-rack ή leaf-spine
- Διασύνδεση κέντρου δεδομένων: σύνδεση μικρής εμβέλειας (μέχρι 100 m) μεταξύ ράκων ή εντός σειράς
- Συγκεντρώσεις κατάρτισης AI/ML: Σύνδεση χαμηλής καθυστέρησης και υψηλού εύρους ζώνης για συστήματα βασισμένα σε GPU
Συμφωνία
Εναλλακτές: NVIDIA Spectrum SN3700, σειρά SN4600 και άλλοι διακόπτες εξοπλισμένοι με QSFP56 που υποστηρίζουν InfiniBand 200G ή Ethernet.
Προσαρμοστές / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 με θύρες QSFP56.
Πρωτόκολλα: InfiniBand HDR (100G/200G) και 200GbE (IEEE 802.3bs).
Η συμβατότητα εξαρτάται από το σύστημα· ανατρέξτε στην έκθεση πιστοποίησης προϊόντος σε επίπεδο συστήματος για τις επικυρωμένες διαμορφώσεις.
Προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Τύπος προϊόντος | Ενεργό οπτικό καλώδιο (AOC), QSFP56 |
| Ποσοστό δεδομένων | 200Gb/s (4×50Gb/s PAM4) |
| Τύπος ινών | Πολυτρόπος (MMF) |
| Διάστημα κύματος | 850nm VCSEL |
| Περιοχή (OM3/OM4) | Μέχρι 100 μέτρα |
| Πρόσθετη τάση | 3.3V (3.135V ∙ 3.465V) |
| Δυναμική διάσπαση (ανά άκρο, με επαναχρονισμό) | 5.0W τυπικό |
| Θέρμανση λειτουργικού χώρου | 0 °C έως 70 °C |
| Θέρμανση αποθήκευσης | -40 °C έως 85 °C |
| Σχετική υγρασία (λειτουργία) | 5% 85% |
| Τύπος συνδέσμου | Διάταξη QSFP56 (συμβατική με την SFF-8665) |
| Διασύνδεση διαχείρισης | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Ψηφιακή διάγνωση (DDM) | Tx/Rx ισχύς, θερμοκρασία, τάση, ρεύμα παρεκκλίσεων |
| Κανονιστική | Δοκιμαστικό σήμα |
| μήκος (H005V) | 5 μέτρα |
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Διάρκεια |
|---|---|---|
| Δελτίο ΕΚΑΧ αριθ. | 200G QSFP56 AOC, IB HDR / 200GbE | 3 μέτρα |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 μέτρα |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 μέτρα |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 μέτρα |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 μέτρα |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 μέτρα |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 μέτρα |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 μέτρα |
Για άλλα μήκη ή προσαρμοσμένες επιλογές, επικοινωνήστε με την ομάδα πωλήσεων μας.
Πλεονεκτήματα
- Μεγαλύτερη εμβέλεια: Σημαντικά μεγαλύτερη από τους παθητικούς DAC χαλκού, έως 100m
- Χαμηλή κατανάλωση ενέργειας: 5,0W ανά άκρο μειώνει το συνολικό προϋπολογισμό ενέργειας του κέντρου δεδομένων
- Ευέλικτη επιλογή ρυθμού: Υποστηρίζει τόσο τις λειτουργίες NRZ (EDR) όσο και τις λειτουργίες PAM4 (HDR) μέσω επιλογής ρυθμού
- Αγαθής ακεραιότητα σήματος: Προγραμματισμένη εξίσωση και επαναχρονισμός εξασφαλίζουν αξιόπιστη απόδοση σύνδεσης
- Εύκολη εγκατάσταση: Φόρμα QSFP56 θερμής σύνδεσης με κλειδαριά σπρώξιμο-σύνδεσης
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ AOC και DAC;
Α: Ένα AOC (Active Optical Cable) χρησιμοποιεί οπτικές ίνες με ενσωματωμένους πομπούς δέσμευσης για να επιτύχει μεγαλύτερη εμβέλεια (μέχρι 100m) από τα παθητικά DAC χαλκού (συνήθως ≤5m),ενώ προσφέρει μικρότερο βάρος και καλύτερη ασυλία EMI.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με 100G ή 40G διακόπτες;
Α: Ναι, μπορεί να λειτουργήσει σε λειτουργία NRZ (25.78125 Gb / s) για εφαρμογές 100G ή 40G, αλλά είναι βελτιστοποιημένο για 200G PAM4.
Ε: Ποια είναι η ακτίνα κάμψης αυτού του καλωδίου;
Α: Η ελάχιστη ακτίνα κάμπωσης είναι 30 mm.
Ε: Το καλώδιο είναι θερμό;
Α: Ναι, είναι πλήρως θερμοσυσκευάσιμο και υποστηρίζει την άμεση εισαγωγή/απομάκρυνση χωρίς να απενεργοποιείται το σύστημα υποδοχής.
Προφυλάξεις χειρισμού
- Διατηρήστε προστατευτικά καπάκια σκόνης στις συνδέσεις μέχρι την εγκατάσταση για την αποφυγή μόλυνσης
- Χρησιμοποιήστε εγκεκριμένα καθαριστικά οπτικών συνδέσμων πριν από το ζευγάρωμα για να εξασφαλιστεί χαμηλή απώλεια εισαγωγής
- Αποφύγετε την κάμψη του καλωδίου πιο σφιχτά από την ελάχιστη ακτίνα κάμψης των 30 mm
- Να τηρούνται οι τυποποιημένες προφυλάξεις ESD κατά την εγκατάσταση και τον χειρισμό
- Μην τραβάτε τις συνδέσεις· χρησιμοποιήστε την καρτέλα έλξης ή τη λακ για την εισαγωγή/αφαίρεση
