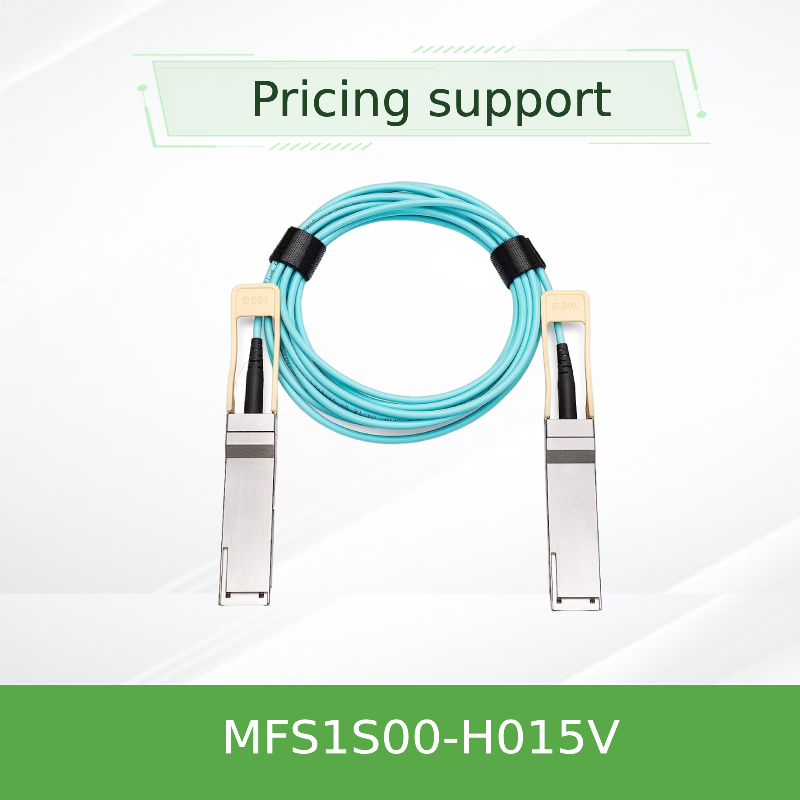

200G QSFP56 ενεργό οπτικό καλώδιο για NVIDIA SN3700/SN4600 Switches MFS1S00-H015V
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFS1S00-H015V |
| Έγγραφο: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 15 μέτρα |
| Μοντέλο: | MFS1S00-H015V | ||
| Επισημαίνω: | 200G QSFP56 οπτικό καλώδιο για NVIDIA switches,Ενεργό οπτικό καλώδιο QSFP56 με εγγύηση,NVIDIA SN3700 SN4600 συμβατό οπτικό καλώδιο |
||
Περιγραφή προϊόντων
Καλώδιο Οπτικής Ενεργής Δραστηριότητας 200G QSFP56 για Διακόπτες NVIDIA SN3700/SN4600
Το NVIDIA MFS1S00-H015V είναι ένα καλώδιο οπτικής ενεργής δραστηριότητας (AOC) QSFP56 υψηλής απόδοσης 200Gb/s, σχεδιασμένο για διασυνδέσεις μικρής εμβέλειας σε κέντρα δεδομένων. Αυτό το AOC οπτικής ίνας πολλαπλών τρόπων λειτουργίας βασισμένο σε VCSEL υποστηρίζει διαμόρφωση PAM4 4× 50Gb/s και παρέχει αξιόπιστη, ενεργειακά αποδοτική συνδεσιμότητα για συστήματα InfiniBand HDR και 200 Gigabit Ethernet.
Επισκόπηση Προϊόντος
Το NVIDIA MFS1S00-H015V είναι ένα καλώδιο οπτικής ενεργής δραστηριότητας QSFP56 βασισμένο σε VCSEL που παρέχει συνολικό εύρος ζώνης 200Gb/s μέσω οπτικής ίνας πολλαπλών τρόπων λειτουργίας. Ενσωματώνει τέσσερις ανεξάρτητους οπτικούς πομποδέκτες ανά άκρο, καθένας από τους οποίους λειτουργεί με έως και 50Gb/s με διαμόρφωση PAM4. Πλήρως συμβατό με τα πρότυπα SFF-8665 και SFF-8636, αυτό το καλώδιο υποστηρίζει εγκατάσταση με δυνατότητα σύνδεσης εν λειτουργία και διαχείριση I²C, καταναλώνοντας μόνο 5.0W τυπικής ισχύος ανά άκρο με ενεργοποιημένη την επαναχρονισμό.
Βασικά Χαρακτηριστικά
- Ρυθμός δεδομένων: Έως 200Gb/s (4× 50Gb/s PAM4)
- Υποστήριξη πρωτοκόλλου: InfiniBand HDR, 200GbE
- Εμβέλεια: Έως 100m μέσω οπτικής ίνας πολλαπλών τρόπων λειτουργίας
- Χαμηλή κατανάλωση ενέργειας: 5.0W τυπική ανά άκρο (με επαναχρονισμό)
- Δυνατότητα σύνδεσης εν λειτουργία: Μορφή QSFP56, συμβατό με SFF-8665
- Διαχείριση: Διεπαφή I²C SFF-8636 με DDM
- Προγραμματιζόμενο: Πλάτος εξόδου Rx & προ-εμφαση
- Συμμόρφωση: RoHS, ασφάλεια λέιζερ Κλάσης 1
Τεχνολογία & Σχεδιασμός
Το MFS1S00-H015V χρησιμοποιεί τεχνολογία VCSEL (Vertical Cavity Surface-Emitting Laser) σε μήκος κύματος 850nm σε συνδυασμό με οπτική ίνα πολλαπλών τρόπων λειτουργίας υψηλής ταχύτητας. Κάθε κανάλι διαθέτει ανεξάρτητο επαναχρονισμό τόσο για τις διαδρομές μετάδοσης όσο και για τις διαδρομές λήψης, επιτρέποντας ανώτερη ακεραιότητα σήματος. Το καλώδιο ενσωματώνει ψηφιακή παρακολούθηση διαγνωστικών (DDM) για παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος, της θερμοκρασίας, της τάσης και του ρεύματος πόλωσης, με προγραμματιζόμενη εξίσωση Tx και πλάτος εξόδου/προ-εμφαση Rx για λεπτομερή ρύθμιση.
Τυπικές Εγκαταστάσεις
- Δίκτυα InfiniBand HDR: Σύνδεση διακοπτών με διακομιστές και αποθηκευτικά μέσα σε συστοιχίες HPC
- Συγκέντρωση 200GbE: Σύνδεση διακοπτών SN3700 και SN4600 σε αρχιτεκτονικές top-of-rack ή leaf-spine
- Διασυνδέσεις κέντρων δεδομένων: Συνδέσεις μικρής εμβέλειας (έως 100m) μεταξύ ραφιών ή εντός μιας σειράς
- Συστοιχίες εκπαίδευσης AI/ML: Συνδεσιμότητα χαμηλής καθυστέρησης, υψηλού εύρους ζώνης για συστήματα βασισμένα σε GPU
Συμβατότητα
Διακόπτες: NVIDIA Spectrum SN3700, SN4600 series και άλλοι διακόπτες με θύρες QSFP56 που υποστηρίζουν 200G InfiniBand ή Ethernet.
Προσαρμογείς / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 με θύρες QSFP56.
Πρωτόκολλα: InfiniBand HDR (100G/200G) και 200GbE (IEEE 802.3bs).
Προσαρμογείς / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 με θύρες QSFP56.
Πρωτόκολλα: InfiniBand HDR (100G/200G) και 200GbE (IEEE 802.3bs).
Η συμβατότητα εξαρτάται από το σύστημα. Ανατρέξτε στην αναφορά πιστοποίησης προϊόντος σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις.
Προδιαγραφές
| Παράμετρος | Τιμή |
|---|---|
| Τύπος Προϊόντος | Καλώδιο Οπτικής Ενεργής Δραστηριότητας (AOC), QSFP56 |
| Ρυθμός Δεδομένων | 200Gb/s (4× 50Gb/s PAM4) |
| Τύπος Οπτικής Ίνας | Πολλαπλών Τρόπων Λειτουργίας (MMF) |
| Μήκος Κύματος | 850nm VCSEL |
| Εμβέλεια (OM3/OM4) | Έως 100m |
| Τάση Τροφοδοσίας | 3.3V (3.135V - 3.465V) |
| Κατανάλωση Ενέργειας (ανά άκρο, με επαναχρονισμό) | 5.0W τυπική |
| Θερμοκρασία Λειτουργίας Περίβλημα | 0 °C έως 70 °C |
| Θερμοκρασία Αποθήκευσης | -40 °C έως 85 °C |
| Σχετική Υγρασία (Λειτουργίας) | 5% - 85% |
| Τύπος Συνδετήρα | QSFP56 (συμβατό με SFF-8665) |
| Διεπαφή Διαχείρισης | I²C (SFF-8636) |
| Ψηφιακές Διαγνωστικές (DDM) | Ισχύς Tx/Rx, θερμοκρασία, τάση, ρεύμα πόλωσης |
| Κανονισμοί | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, λέιζερ Κλάσης 1 |
| Μήκος (H015V) | 15 μέτρα |
Οδηγός Επιλογής
| Αριθμός Παραγγελίας | Περιγραφή | Μήκος |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Για άλλα μήκη ή προσαρμοσμένες επιλογές, επικοινωνήστε με την ομάδα πωλήσεών μας.
Πλεονεκτήματα
- Εκτεταμένη εμβέλεια: Σημαντικά μεγαλύτερη από παθητικά χάλκινα DAC, έως 100m
- Χαμηλή κατανάλωση ενέργειας: 5.0W ανά άκρο μειώνει τον συνολικό προϋπολογισμό ενέργειας του κέντρου δεδομένων
- Ευέλικτη επιλογή ρυθμού: Υποστηρίζει λειτουργίες NRZ (EDR) και PAM4 (HDR) μέσω επιλογής ρυθμού
- Ισχυρή ακεραιότητα σήματος: Ο προγραμματιζόμενος εξισωτής και ο επαναχρονισμός διασφαλίζουν αξιόπιστη απόδοση σύνδεσης
- Εύκολη ανάπτυξη: Μορφή QSFP56 με δυνατότητα σύνδεσης εν λειτουργία με μηχανισμό ασφάλισης push-pull
Υπηρεσία & Υποστήριξη
Ως εξουσιοδοτημένος συνεργάτης της NVIDIA Mellanox, η Hong Kong Starsurge Group παρέχει:
- Τεχνική προ-πωλησιακή συμβουλευτική για σχεδιασμό δικτύων InfiniBand και Ethernet
- Παγκόσμια εφοδιαστική αλυσίδα με παρακολούθηση σε πραγματικό χρόνο και υποστήριξη εκτελωνισμού
- Τυπική εγγύηση 1 έτους για ελαττώματα κατασκευής
- Συμβουλές συμβατότητας υλικολογισμικού για πλατφόρμες διακοπτών και προσαρμογέων NVIDIA
- Πολυγλωσσική υποστήριξη (Αγγλικά, Μανδαρινικά, Καντονέζικα) μέσω email ή τηλεφώνου
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ AOC και DAC;
Α: Ένα AOC (Active Optical Cable) χρησιμοποιεί οπτική ίνα με ενσωματωμένους πομποδέκτες για να επιτύχει μεγαλύτερη εμβέλεια (έως 100m) από τα παθητικά χάλκινα DAC (συνήθως ≤5m), ενώ προσφέρει χαμηλότερο βάρος και καλύτερη ανοσία σε EMI.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με διακόπτες 100G ή 40G;
Α: Ναι, μπορεί να λειτουργήσει σε λειτουργία NRZ (25.78125 Gb/s) για εφαρμογές 100G ή 40G, αλλά είναι βελτιστοποιημένο για 200G PAM4. Τα μητρώα επιλογής ρυθμού πρέπει να ρυθμιστούν ανάλογα.
Ε: Ποια είναι η ακτίνα κάμψης αυτού του καλωδίου;
Α: Η ελάχιστη ακτίνα κάμψης είναι 30 mm.
Ε: Είναι το καλώδιο με δυνατότητα σύνδεσης εν λειτουργία;
Α: Ναι, είναι πλήρως με δυνατότητα σύνδεσης εν λειτουργία και υποστηρίζει εισαγωγή/αφαίρεση εν λειτουργία χωρίς απενεργοποίηση του συστήματος υποδοχής.
Προφυλάξεις Χειρισμού
- Διατηρήστε τα προστατευτικά καλύμματα σκόνης στους συνδετήρες μέχρι την εγκατάσταση για να αποφύγετε τη μόλυνση
- Χρησιμοποιήστε εγκεκριμένα καθαριστικά οπτικών συνδετήρων πριν τη σύνδεση για να διασφαλίσετε χαμηλή απώλεια εισαγωγής
- Αποφύγετε την κάμψη του καλωδίου πιο σφιχτά από την ελάχιστη ακτίνα κάμψης 30 mm
- Τηρήστε τις τυπικές προφυλάξεις ESD κατά την εγκατάσταση και το χειρισμό
- Μην τραβάτε τους συνδετήρες. χρησιμοποιήστε την ετικέτα έλξης ή τον μηχανισμό ασφάλισης για εισαγωγή/αφαίρεση
Σχετικά με την Hong Kong Starsurge Group
Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων με τεχνολογική κατεύθυνση. Από το 2008, εξυπηρετούμε πελάτες παγκοσμίως με εξοπλισμό δικτύωσης, συμπεριλαμβανομένων διακοπτών, NIC, ασύρματων σημείων πρόσβασης, ελεγκτών, καλωδίων και οπτικών μονάδων. Οι έμπειρες ομάδες πωλήσεων και τεχνικών μας υποστηρίζουν διάφορους κλάδους όπως η κυβέρνηση, η υγεία, η βιομηχανία, η εκπαίδευση, ο χρηματοπιστωτικός τομέας και οι επιχειρήσεις. Παρέχουμε προσαρμοσμένες λύσεις, παγκόσμια εφοδιαστική αλυσίδα και πολυγλωσσική υποστήριξη - όλα βασισμένα σε μια δέσμευση πρώτα στον πελάτη για αξιοπιστία, απόδοση και επεκτασιμότητα.
Βασικά Στοιχεία
- Αριθμός ανταλλακτικού: MFS1S00-H015V
- Μορφή: QSFP56 (SFF-8665)
- Ρυθμός δεδομένων: 200Gb/s (4×50G PAM4)
- Εμβέλεια: Έως 100m (OM4)
- Πρωτόκολλα: InfiniBand HDR, 200GbE
- Ισχύς: 5.0W τυπική ανά άκρο
Πίνακας Συμβατότητας
| Τύπος Συσκευής | Υποστηριζόμενες Πλατφόρμες |
|---|---|
| Διακόπτες InfiniBand | NVIDIA Quantum-2, σειρές SB7800, SB7900 |
| Διακόπτες Ethernet | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Προσαρμογείς / DPU | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Τρίτοι | Διακόπτες με θύρες QSFP56 που υποστηρίζουν 200G (επαληθεύστε τη συμμόρφωση) |
Λίστα Ελέγχου Αγοραστή
- Επιβεβαιώστε ότι η θύρα του διακόπτη/προσαρμογέα σας υποστηρίζει QSFP56 και 200G PAM4 ή NRZ
- Επαληθεύστε το απαιτούμενο μήκος καλωδίου (H015V = 15m)
- Βεβαιωθείτε ότι το σύστημά σας υποστηρίζει το απαιτούμενο πρωτόκολλο (InfiniBand HDR ή 200GbE)
- Ελέγξτε τον προϋπολογισμό ισχύος και την ψύξη για τη μονάδα QSFP56
- Ελέγξτε την αναφορά πιστοποίησης σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις
