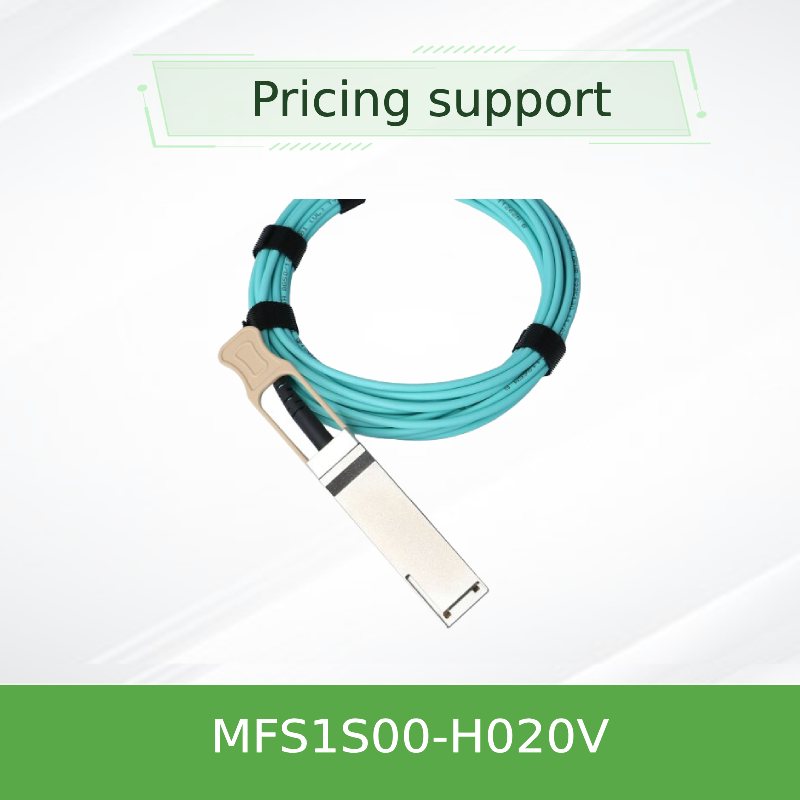

Καλώδιο Mellanox MFS1S00-H020V 200G AOC – VCSEL MMF, 20m, Hot-Pluggable QSFP56
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFS1S00-H020V |
| Έγγραφο: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| Ρυθμός δεδομένων: | Έως 200GB/S | Τύπος σύνδεσης: | QSFP56 |
| IBTA: | IB HDR | Διαμόρφωση: | 4x 50Gb/s PAM4 |
| Ταχύτητα: | Έως 200GB/S | Μήκος: | 20μ |
| Προϊόν: | MFS1S00-H020V | ||
| Επισημαίνω: | Καλώδιο Mellanox 200G AOC,Καλώδιο QSFP56 VCSEL MMF,Καλώδιο AOC 20m Hot-Pluggable |
||
Περιγραφή προϊόντων
MFS1S00-H020V 200G QSFP56 Ενεργό οπτικό καλώδιο
Βασισμένο σε VCSEL MMF AOC για InfiniBand HDR & 200 GbE - μήκος 20 μέτρα
Το NVIDIA MFS1S00-H020V είναι ένα ενεργό οπτικό καλώδιο (AOC) QSFP56 υψηλής απόδοσης 200 Gb/s, σχεδιασμένο για διασυνδέσεις μικρής απόστασης σε κέντρα δεδομένων. Υποστηρίζει διαμόρφωση PAM4 4× 50 Gb/s, διαθέτει δυνατότητα επιλογής επαναχρονισμού ανά λωρίδα και παρέχει αξιόπιστη, αποδοτική συνδεσιμότητα για συστήματα InfiniBand HDR και 200 Gigabit Ethernet.
Επισκόπηση προϊόντος
Το NVIDIA MFS1S00-H020V είναι ένα ενεργό οπτικό καλώδιο (AOC) που βασίζεται σε QSFP56 VCSEL που παρέχει συνολικό εύρος ζώνης 200 Gb/s σε πολυτροπική ίνα. Ενσωματώνει τέσσερις ανεξάρτητους οπτικούς πομποδέκτες ανά άκρο, ο καθένας λειτουργεί με ταχύτητα έως και 50 Gb/s με διαμόρφωση PAM4. Το καλώδιο είναι πλήρως συμβατό με τα πρότυπα SFF-8665 και SFF-8636, υποστηρίζοντας εγκατάσταση hot-pluggable και διαχείριση I²C. Με τυπική κατανάλωση ενέργειας μόνο 5,0 W ανά άκρο (με ενεργοποιημένο τον επαναχρονισμό), προσφέρει μια ενεργειακά αποδοτική εναλλακτική λύση στα χάλκινα καλώδια για συνδέσεις έως και 100 μέτρα.
Βασικά Χαρακτηριστικά
- Ρυθμός δεδομένων: Έως 200 Gb/s (4× 50 Gb/s PAM4)
- Υποστήριξη πρωτοκόλλου: InfiniBand HDR, 200GbE
- Προσέγγιση: Έως 100 μέτρα πάνω από ίνα πολλαπλών λειτουργιών
- Χαμηλή ισχύς: 5,0 W τυπικό ανά άκρο (με επαναχρονισμό)
- Hot-pluggable: παράγοντας μορφής QSFP56, συμβατό με SFF-8665
- Διαχείριση: SFF-8636 I²C διασύνδεση με DDM
- Προγραμματιζόμενο: πλάτος εξόδου Rx & προέμφαση
- Συμμόρφωση: RoHS, Ασφάλεια λέιζερ Κλάσης 1
Τεχνολογία & Σχεδιασμός
Το MFS1S00-H020V χρησιμοποιεί τεχνολογία VCSEL (Vertical Cavity Surface-Emitting Laser) σε μήκος κύματος 850nm, σε συνδυασμό με ίνα πολλαπλών λειτουργιών υψηλής ταχύτητας. Κάθε λωρίδα διαθέτει ανεξάρτητο επαναχρονισμό τόσο για διαδρομές μετάδοσης όσο και για διαδρομές λήψης, επιτρέποντας ανώτερη ακεραιότητα σήματος σε όλη τη σύνδεση. Το καλώδιο ενσωματώνει ψηφιακή διαγνωστική παρακολούθηση (DDM) για παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος, της θερμοκρασίας, της τάσης και του ρεύματος πόλωσης. Η προγραμματιζόμενη εξισορρόπηση Tx και το πλάτος εξόδου/προέμφαση Rx επιτρέπουν τη λεπτομέρεια για διαφορετικές συνθήκες πλακέτας κεντρικού υπολογιστή.
Τυπικές αναπτύξεις
- Υφάσματα InfiniBand HDR: Συνδέστε διακόπτες σε διακομιστές και αποθήκευση σε συμπλέγματα HPC
- Συνάθροιση 200 GbE: Συνδέστε διακόπτες SN3700 και SN4600 σε αρχιτεκτονικές top-of-rack ή leaf-spine
- Διασυνδέσεις κέντρου δεδομένων: Σύνδεσμοι μικρής απόστασης (έως 100 μέτρα) μεταξύ ραφιών ή εντός σειράς
- Συστάδες εκπαίδευσης AI/ML: Συνδεσιμότητα χαμηλής καθυστέρησης, υψηλού εύρους ζώνης για συστήματα που βασίζονται σε GPU
Αρμονία
Διακόπτες: NVIDIA Spectrum SN3700, SN4600 series και άλλοι διακόπτες εξοπλισμένοι με QSFP56 που υποστηρίζουν 200G InfiniBand ή Ethernet.
Προσαρμογείς / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 με θύρες QSFP56.
Πρωτόκολλα: InfiniBand HDR (100G/200G) και 200GbE (IEEE 802.3bs).
Η συμβατότητα εξαρτάται από το σύστημα. ανατρέξτε στην αναφορά πιστοποίησης προϊόντος σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις.
Προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Τύπος προϊόντος | Ενεργό οπτικό καλώδιο (AOC), QSFP56 |
| Ρυθμός δεδομένων | 200 Gb/s (4× 50 Gb/s PAM4) |
| Τύπος ινών | Multimode (MMF) |
| Μήκος κύματος | 850nm VCSEL |
| Απήχηση (OM3/OM4) | Έως 100μ |
| Τάση τροφοδοσίας | 3,3V (3,135V - 3,465V) |
| Διαρροή ισχύος (ανά άκρο, με επαναχρονομέτρηση) | 5,0W τυπικό |
| Θερμοκρασία θήκης λειτουργίας | 0 °C έως 70 °C |
| Θερμοκρασία αποθήκευσης | -40 °C έως 85 °C |
| Σχετική Υγρασία (Λειτουργία) | 5% - 85% |
| Τύπος σύνδεσης | QSFP56 (συμβατό με SFF-8665) |
| Διεπαφή διαχείρισης | I²C (SFF-8636) |
| Ψηφιακά διαγνωστικά (DDM) | Ισχύς Tx/Rx, θερμοκρασία, τάση, ρεύμα πόλωσης |
| Ρυθμιστική | CB, cTUVus, CE, FCC Κατηγορία Α, ICES, RCM, VCCI, Κατηγορία 1 λέιζερ |
| Μήκος (H020V) | 20 μέτρα |
Οδηγός επιλογής
| Αριθμός ανταλλακτικού παραγγελίας | Περιγραφή | Μήκος |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200 GbE | 3 μ |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 μ |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 μ |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 μ |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 μ |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 μ |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 μ |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 μ |
Για άλλα μήκη ή προσαρμοσμένες επιλογές, επικοινωνήστε με την ομάδα πωλήσεών μας.
Φόντα
- Εκτεταμένη εμβέλεια: Σημαντικά μεγαλύτερη από παθητικούς χάλκινους DAC, έως 100 μέτρα
- Χαμηλή κατανάλωση ενέργειας: 5,0 W ανά άκρο μειώνει τον συνολικό προϋπολογισμό ισχύος του κέντρου δεδομένων
- Ευέλικτη επιλογή ρυθμού: Υποστηρίζει και τις δύο λειτουργίες NRZ (EDR) και PAM4 (HDR) μέσω επιλογής ρυθμού
- Ισχυρή ακεραιότητα σήματος: Η προγραμματιζόμενη εξισορρόπηση και ο επαναχρονισμός εξασφαλίζουν αξιόπιστη απόδοση σύνδεσης
- Εύκολη ανάπτυξη: Συντελεστής φόρμας QSFP56 Hot-pluggable με μάνταλο push-pull
Εξυπηρέτηση & Υποστήριξη
Ως εξουσιοδοτημένος συνεργάτης της NVIDIA Mellanox, ο Όμιλος Hong Kong Starsurge παρέχει:
- Τεχνική συμβουλευτική προπώλησης για σχεδιασμό υφάσματος InfiniBand και Ethernet
- Παγκόσμια logistics με παρακολούθηση σε πραγματικό χρόνο και υποστήριξη εκτελωνισμού
- Τυπική εγγύηση 1 έτους για κατασκευαστικά ελαττώματα
- Συμβουλή συμβατότητας υλικολογισμικού για πλατφόρμες μεταγωγέων και προσαρμογέων NVIDIA
- Πολυγλωσσική υποστήριξη (Αγγλικά, Μανδαρινικά, Καντονέζικα) μέσω email ή τηλεφώνου
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ AOC και DAC;
A: Ένα AOC (Active Optical Cable) χρησιμοποιεί οπτική ίνα με ενσωματωμένους πομποδέκτες για να επιτύχει μεγαλύτερη εμβέλεια (έως 100 m) από τα παθητικά χάλκινα DAC (συνήθως ≤5 m), ενώ προσφέρει χαμηλότερο βάρος και καλύτερη ατρωσία EMI.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με διακόπτες 100G ή 40G;
Α: Ναι, μπορεί να λειτουργήσει σε λειτουργία NRZ (25,78125 Gb/s) για εφαρμογές 100G ή 40G, αλλά είναι βελτιστοποιημένο για 200G PAM4. Οι καταχωρητές επιλογής ρυθμού πρέπει να διαμορφωθούν ανάλογα.
Ε: Ποια είναι η ακτίνα κάμψης αυτού του καλωδίου;
Α: Η ελάχιστη ακτίνα κάμψης είναι 30 mm.
Ε: Είναι το καλώδιο εν θερμώ;
Α: Ναι, είναι πλήρως τροφοδοτούμενο και υποστηρίζει ενεργή εισαγωγή/αφαίρεση χωρίς να απενεργοποιείται το κεντρικό σύστημα.
Προφυλάξεις χειρισμού
- Κρατήστε προστατευτικά καπάκια σκόνης στους συνδετήρες μέχρι την εγκατάσταση για να αποφύγετε τη μόλυνση
- Χρησιμοποιήστε εγκεκριμένα καθαριστικά οπτικών συνδέσμων πριν από το ζευγάρωμα για να εξασφαλίσετε χαμηλή απώλεια εισαγωγής
- Αποφύγετε να λυγίζετε το καλώδιο πιο σφιχτά από την ελάχιστη ακτίνα κάμψης 30 mm
- Τηρείτε τις τυπικές προφυλάξεις ESD κατά την εγκατάσταση και το χειρισμό
- Μην τραβάτε τους συνδέσμους. χρησιμοποιήστε τη γλωττίδα ή το μάνταλο για εισαγωγή/αφαίρεση
Σχετικά με το Hong Kong Starsurge Group
Η Hong Kong Starsurge Group Co., Limited είναι ένας τεχνολογικός πάροχος υλικού δικτύου, υπηρεσιών πληροφορικής και λύσεων ενοποίησης συστήματος. Από το 2008, εξυπηρετούμε πελάτες σε όλο τον κόσμο με εξοπλισμό δικτύωσης, όπως διακόπτες, NIC, σημεία ασύρματης πρόσβασης, ελεγκτές, καλώδια και οπτικές μονάδες. Οι έμπειρες ομάδες πωλήσεων και οι τεχνικές μας ομάδες υποστηρίζουν διάφορους κλάδους όπως η κυβέρνηση, η υγειονομική περίθαλψη, η μεταποίηση, η εκπαίδευση, τα οικονομικά και οι επιχειρήσεις. Παρέχουμε προσαρμοσμένες λύσεις, παγκόσμια logistics και πολύγλωσση υποστήριξη - όλα βασισμένα στη δέσμευση του πελάτη για αξιοπιστία, απόδοση και επεκτασιμότητα.
Βασικά Γεγονότα
Αριθμός ανταλλακτικού: MFS1S00-H020V
Παράγοντας μορφής: QSFP56 (SFF-8665)
Ρυθμός δεδομένων: 200Gb/s (4×50G PAM4)
Προσέγγιση: Έως 100 μέτρα (OM4)
Πρωτόκολλα: InfiniBand HDR, 200GbE
Ισχύς: 5,0 W τυπική ανά άκρο
Συμβατότητα Matrix
| Τύπος συσκευής | Υποστηριζόμενες πλατφόρμες |
|---|---|
| Διακόπτες InfiniBand | Σειρά NVIDIA Quantum-2, SB7800, SB7900 |
| Διακόπτες Ethernet | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Προσαρμογείς / DPU | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Τρίτων | Διακόπτες εξοπλισμένοι με QSFP56 που υποστηρίζουν 200G (επαλήθευση συμμόρφωσης) |
Λίστα ελέγχου αγοραστών
- Επιβεβαιώστε ότι η θύρα διακόπτη/προσαρμογέα υποστηρίζει QSFP56 και 200G PAM4 ή NRZ
- Επαληθεύστε το απαιτούμενο μήκος καλωδίου (H020V = 20m)
- Βεβαιωθείτε ότι το σύστημά σας υποστηρίζει το απαιτούμενο πρωτόκολλο (InfiniBand HDR ή 200 GbE)
- Ελέγξτε τον προϋπολογισμό ισχύος και την ψύξη για τη μονάδα QSFP56
- Ελέγξτε την αναφορά πιστοποίησης σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις
