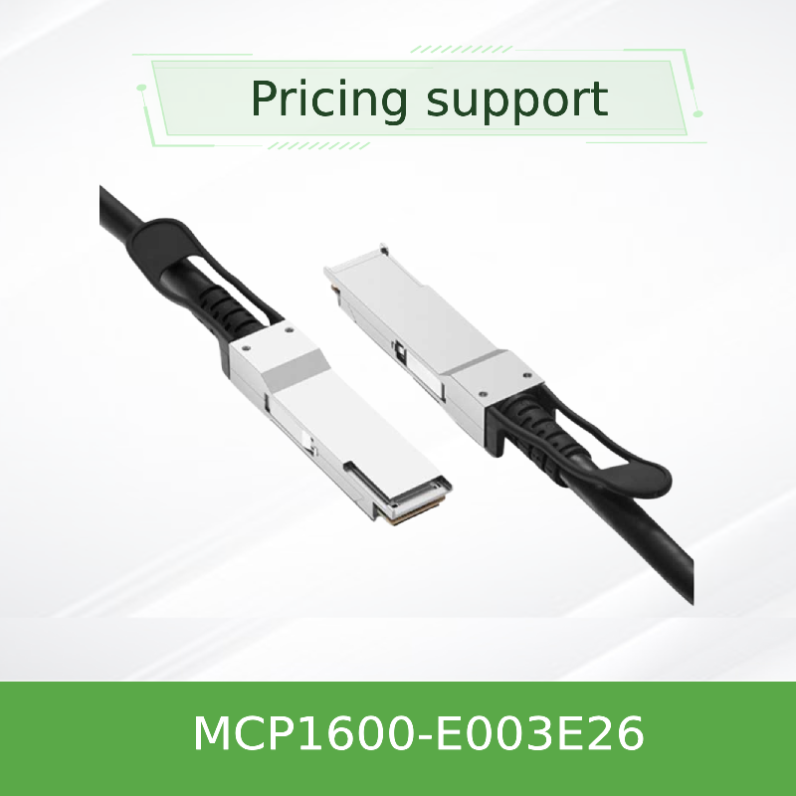

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Παθητικό καλώδιο χαλκού
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E003E26 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Εγγύηση: | 1 Έτος | Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ |
|---|---|---|---|
| Μήκος καλωδίου: | 3 μέτρα | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τύπος: | καλώδιο Mellanox AOC |
| Διαθεσιμότητα: | Στοκ | Τεχνολογία: | Infiniband |
| Επισημαίνω: | NVIDIA Mellanox 100G QSFP28 καλώδιο DAC,Πηγή:,Καλώδιο Mellanox MCP1600-E003E26 100G |
||
Περιγραφή προϊόντων
Καλώδιο NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Παθητικό Χάλκινο Καλώδιο
NVIDIA Mellanox QSFP28 DAC 100Gb/s Παθητικό DAC για InfiniBand EDR & 100GbE - 3m, 26AWG, LSZH
Επισκόπηση Προϊόντος
Το NVIDIA Mellanox MCP1600‑E003E26 είναι ένα παθητικό χάλκινο καλώδιο QSFP28 που παρέχει συνολικό εύρος ζώνης 100Gb/s μέσω τεσσάρων ζευγών χαλκού υψηλής ταχύτητας, καθένα από τα οποία λειτουργεί στα 25Gb/s. Είναι πλήρως συμβατό με τα πρότυπα SFF‑8665 και SFF‑8636, υποστηρίζοντας εγκατάσταση εν θερμώ (hot‑pluggable) και διαχείριση I²C με ενσωματωμένο EEPROM για αναγνώριση προϊόντος. Με τυπική κατανάλωση ενέργειας μόλις 0,1W, προσφέρει μια εξαιρετικά ενεργειακά αποδοτική, οικονομικά αποδοτική λύση για συνδέσεις μικρής εμβέλειας (έως 5m) σε περιβάλλοντα InfiniBand EDR και 100GbE.
Βασικά Χαρακτηριστικά
- Ρυθμός δεδομένων: Έως 100Gb/s (4× 25Gb/s NRZ)
- Υποστήριξη πρωτοκόλλου: InfiniBand EDR, 100GbE
- Εξαιρετικά χαμηλή κατανάλωση: 0,1W τυπική κατανάλωση
- Εν θερμώ (Hot‑pluggable): Μορφή QSFP28, συμβατό με SFF‑8665
- Διαχείριση: Διεπαφή SFF‑8636 I²C με EEPROM
- Ρυθμός Σφαλμάτων Bit (Bit Error Rate): Καλύτερο από 1E‑15 με συστήματα Mellanox
- Περίβλημα: LSZH (Χαμηλός Καπνός Μηδενική Αλογόνωση), μαύρο
- Συμμόρφωση: RoHS, LF/HF PCB
Τεχνολογία & Σχεδιασμός
Το MCP1600‑E003E26 χρησιμοποιεί τέσσερα θωρακισμένα διπλά-αξονικά ζεύγη χαλκού, καθένα από τα οποία έχει σχεδιαστεί για να υποστηρίζει σηματοδότηση 25Gb/s NRZ με εξαιρετική ακεραιότητα σήματος. Το καλώδιο διαθέτει πάχος 26AWG για βέλτιστη ισορροπία μεταξύ εμβέλειας και ευελιξίας, με εξωτερική διάμετρο 9,4mm. Το περίβλημα LSZH διασφαλίζει χαμηλή εκπομπή καπνού και μηδενική εκπομπή αλογόνων σε περίπτωση πυρκαγιάς, καθιστώντας το ιδανικό για περιβάλλοντα κέντρων δεδομένων με αυστηρές απαιτήσεις ασφαλείας. Κάθε καλώδιο έχει ελεγχθεί στο εργοστάσιο για να εγγυάται την καλύτερη δυνατή απόδοση και ανθεκτικότητα από την πρώτη στιγμή.
Τυπικές Εφαρμογές
- Δίκτυα InfiniBand EDR: Σύνδεση μεταγωγέων (switches) με διακομιστές (servers) και αποθηκευτικά μέσα (storage) σε συστοιχίες HPC.
- Συγκέντρωση 100GbE: Συνδέσεις μικρής εμβέλειας μεταξύ μεταγωγέων top-of-rack και διακομιστών.
- Διασυνδέσεις κέντρων δεδομένων: Οικονομικά αποδοτικές συνδέσεις εντός των ραφιών ή μεταξύ γειτονικών ραφιών (≤5m).
- Συστοιχίες εκπαίδευσης AI/ML: Συνδεσιμότητα χαμηλής καθυστέρησης, υψηλού εύρους ζώνης για συστήματα βασισμένα σε GPU.
Συμβατότητα
Μεταγωγείς (Switches): NVIDIA Mellanox Quantum, σειρά Spectrum και άλλοι μεταγωγείς εξοπλισμένοι με QSFP28 που υποστηρίζουν 100G InfiniBand ή Ethernet.
Προσαρμογείς / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 με θύρες QSFP28.
Πρωτόκολλα: InfiniBand EDR (100G) και 100GbE (IEEE 802.3bj).
Η συμβατότητα εξαρτάται από το σύστημα. Ανατρέξτε στην αναφορά πιστοποίησης προϊόντος σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις.
Προσαρμογείς / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 με θύρες QSFP28.
Πρωτόκολλα: InfiniBand EDR (100G) και 100GbE (IEEE 802.3bj).
Η συμβατότητα εξαρτάται από το σύστημα. Ανατρέξτε στην αναφορά πιστοποίησης προϊόντος σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις.
Προδιαγραφές
| Παράμετρος | Τιμή |
|---|---|
| Τύπος Προϊόντος | Παθητικό Καλώδιο Άμεσης Σύνδεσης Χαλκού (DAC), QSFP28 |
| Ρυθμός Δεδομένων | 100Gb/s (4× 25Gb/s NRZ) |
| Πάχος Καλωδίου | 26 AWG |
| Διάμετρος Καλωδίου | 9,4 ± 0,4 mm |
| Ελάχιστη Ακτίνα Κάμψης (Μονή) | 47 mm |
| Ελάχιστη Ακτίνα Κάμψης (Επαναλαμβανόμενη/Συναρμολόγηση) | 94 mm |
| Ανοχή Μήκους | ±50 mm |
| Τάση Τροφοδοσίας | 3,3V (3,135V - 3,465V) |
| Κατανάλωση Ενέργειας | 0,1W τυπική |
| Χαρακτηριστική Αντίσταση | 100Ω (εύρος 90-110Ω) |
| Καθυστέρηση Διάδοσης | 4,5 ns/m (ενημερωτικό) |
| Θερμοκρασία Λειτουργίας Περίβλημα | 0 °C έως 70 °C |
| Θερμοκρασία Αποθήκευσης | ‑40 °C έως 85 °C |
| Σχετική Υγρασία (Λειτουργίας) | 5% - 85% |
| Ρυθμός Σφαλμάτων Bit (BER) | < 1E‑15 με συστήματα Mellanox |
| Υλικό Περιβλήματος | LSZH (Χαμηλός Καπνός Μηδενική Αλογόνωση), Μαύρο |
| Τύπος Συνδετήρα | QSFP28 (συμβατό με SFF‑8665) |
| Διεπαφή Διαχείρισης | I²C (SFF‑8636) με EEPROM |
| Συμμόρφωση | RoHS, LF/HF PCB |
| Μήκος (E003E26) | 3 μέτρα |
Οδηγός Επιλογής
| Αριθμός Παραγγελίας | Περιγραφή | Μήκος | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | 100G QSFP28 DAC, IB EDR | 0,5 m | 30 |
| MCP1600‑E001E30 | 100G QSFP28 DAC, IB EDR | 1,0 m | 30 |
| MCP1600‑E01AE30 | 100G QSFP28 DAC, IB EDR | 1,5 m | 30 |
| MCP1600‑E002E30 | 100G QSFP28 DAC, IB EDR | 2,0 m | 30 |
| MCP1600‑E02AE26 | 100G QSFP28 DAC, IB EDR | 2,5 m | 26 |
| MCP1600‑E003E26 | 100G QSFP28 DAC, IB EDR | 3,0 m | 26 |
| MCP1600‑E004E26 | 100G QSFP28 DAC, IB EDR | 4,0 m | 26 |
| MCP1600‑E005E26 | 100G QSFP28 DAC, IB EDR | 5,0 m | 26 |
Σημείωση: Για μήκη πέραν των 5m, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεών μας για επιλογές ενεργού οπτικού καλωδίου (AOC).
Πλεονεκτήματα
- Οικονομικά αποδοτικό: Σημαντικά χαμηλότερο κόστος από τα οπτικά πομποδέκτες για συνδέσεις μικρής εμβέλειας.
- Εξαιρετικά χαμηλή κατανάλωση: Η κατανάλωση 0,1W μειώνει τον συνολικό προϋπολογισμό ενέργειας του κέντρου δεδομένων.
- Χαμηλή καθυστέρηση: Ο παθητικός χαλκός παρέχει ελάχιστη καθυστέρηση διάδοσης (4,5 ns/m).
- Αξιόπιστη απόδοση: BER καλύτερο από 1E‑15 με συστήματα Mellanox.
- Εύκολη ανάπτυξη: Μορφή QSFP28 εν θερμώ (hot‑pluggable) με μηχανισμό απελευθέρωσης push‑pull.
Υπηρεσία & Υποστήριξη
Ως εξουσιοδοτημένος συνεργάτης της NVIDIA Mellanox, η Hong Kong Starsurge Group παρέχει:
- Τεχνική προπωλησιακή συμβουλευτική για σχεδιασμό δικτύων InfiniBand και Ethernet.
- Παγκόσμια εφοδιαστική αλυσίδα με παρακολούθηση σε πραγματικό χρόνο και υποστήριξη εκτελωνισμού.
- 1‑ετής περιορισμένη εγγύηση υλικού που καλύπτει επισκευή ή αντικατάσταση εξαρτημάτων.
- Συμβουλές για firmware/συμβατότητα για πλατφόρμες μεταγωγέων και προσαρμογέων NVIDIA.
- Πολυγλωσσική υποστήριξη (Αγγλικά, Μανδαρινικά, Καντονέζικα) μέσω email ή τηλεφώνου.
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ DAC και AOC;
Α: Ένα DAC (Direct Attach Copper Cable) χρησιμοποιεί παθητικά ζεύγη χαλκού για συνδέσεις μικρής εμβέλειας (έως 5m), ενώ ένα AOC (Active Optical Cable) χρησιμοποιεί οπτική ίνα με ενσωματωμένους πομποδέκτες για μεγαλύτερες αποστάσεις (έως 100m). Τα DAC είναι πιο οικονομικά για μικρές συνδέσεις.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με θύρες 40G ή 25G;
Α: Το καλώδιο είναι βελτιστοποιημένο για λειτουργία 100G (4×25G). Ενδέχεται να μην είναι συμβατό με θύρες μόνο 40G ή 25G χωρίς σωστή διαμόρφωση καναλιών.
Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης για αυτό το καλώδιο;
Α: Η ακτίνα μονής κάμψης είναι 47 mm. Για επαναλαμβανόμενες ή συναρμολογημένες κάμψεις, η ελάχιστη ακτίνα είναι 94 mm.
Ε: Είναι το καλώδιο εν θερμώ (hot‑pluggable);
Α: Ναι, είναι πλήρως εν θερμώ (hot‑pluggable) και υποστηρίζει εισαγωγή/αφαίρεση εν λειτουργία χωρίς απενεργοποίηση του συστήματος υποδοχής.
Ε: Τι εγγύηση παρέχεται;
Α: Τα Mellanox LinkX DAC περιλαμβάνουν 1‑ετή περιορισμένη εγγύηση υλικού που καλύπτει επισκευή ή αντικατάσταση εξαρτημάτων.
Προφυλάξεις Χειρισμού
- Διατηρήστε τα προστατευτικά καλύμματα στους συνδετήρες μέχρι την εγκατάσταση για να αποφύγετε τη μόλυνση.
- Αποφύγετε την κάμψη του καλωδίου πιο σφιχτά από την καθορισμένη ελάχιστη ακτίνα κάμψης (47 mm μονή, 94 mm επαναλαμβανόμενη).
- Μην τραβάτε τους συνδετήρες. Χρησιμοποιήστε την ετικέτα έλξης ή τον μηχανισμό ασφάλισης για εισαγωγή/αφαίρεση.
- Τηρήστε τις τυπικές προφυλάξεις ESD κατά την εγκατάσταση και τον χειρισμό.
- Βεβαιωθείτε ότι το καλώδιο δεν υπόκειται σε υπερβολική τάση ή δυνάμεις συμπίεσης.
Σχετικά με την Hong Kong Starsurge Group
Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος δικτυακού υλικού, υπηρεσιών IT και λύσεων ολοκλήρωσης συστημάτων, με γνώμονα την τεχνολογία. Από το 2008, εξυπηρετούμε πελάτες παγκοσμίως με εξοπλισμό δικτύωσης, συμπεριλαμβανομένων μεταγωγέων, NIC, ασύρματων σημείων πρόσβασης, ελεγκτών, καλωδίων και οπτικών μονάδων. Οι έμπειρες ομάδες πωλήσεων και τεχνικών μας υποστηρίζουν διάφορους κλάδους όπως ο δημόσιος τομέας, η υγειονομική περίθαλψη, η βιομηχανία, η εκπαίδευση, ο χρηματοπιστωτικός τομέας και οι επιχειρήσεις. Παρέχουμε προσαρμοσμένες λύσεις, παγκόσμια εφοδιαστική αλυσίδα και πολυγλωσσική υποστήριξη - όλα βασισμένα σε μια δέσμευση πρώτα στον πελάτη για αξιοπιστία, απόδοση και επεκτασιμότητα.
Βασικά Στοιχεία
Αριθμός εξαρτήματος: MCP1600‑E003E26
Μορφή: QSFP28 (SFF‑8665)
Ρυθμός δεδομένων: 100Gb/s (4×25G NRZ)
Μήκος: 3,0 m
Πάχος καλωδίου: 26 AWG
Πρωτόκολλα: InfiniBand EDR, 100GbE
Ισχύς: 0,1W τυπική
Περίβλημα: LSZH, Μαύρο
Μορφή: QSFP28 (SFF‑8665)
Ρυθμός δεδομένων: 100Gb/s (4×25G NRZ)
Μήκος: 3,0 m
Πάχος καλωδίου: 26 AWG
Πρωτόκολλα: InfiniBand EDR, 100GbE
Ισχύς: 0,1W τυπική
Περίβλημα: LSZH, Μαύρο
Πίνακας Συμβατότητας
| Τύπος Συσκευής | Υποστηριζόμενες Πλατφόρμες |
|---|---|
| Μεταγωγείς InfiniBand | NVIDIA Mellanox Quantum, SB7800, σειρά SB7900 |
| Μεταγωγείς Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, σειρά SN4000 |
| Προσαρμογείς / DPU | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| Τρίτοι | Μεταγωγείς εξοπλισμένοι με QSFP28 που υποστηρίζουν 100G (επαληθεύστε τη συμμόρφωση) |
Λίστα Ελέγχου Αγοραστή
- Επιβεβαιώστε ότι η θύρα του μεταγωγέα/προσαρμογέα σας υποστηρίζει QSFP28 και 100G NRZ.
- Επαληθεύστε το απαιτούμενο μήκος καλωδίου (E003E26 = 3,0m).
- Βεβαιωθείτε ότι το σύστημά σας υποστηρίζει το απαιτούμενο πρωτόκολλο (InfiniBand EDR ή 100GbE).
- Ελέγξτε ότι το πάχος του καλωδίου (26 AWG) πληροί τις απαιτήσεις μηχανικής δρομολόγησης.
- Ελέγξτε την αναφορά πιστοποίησης σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις.
