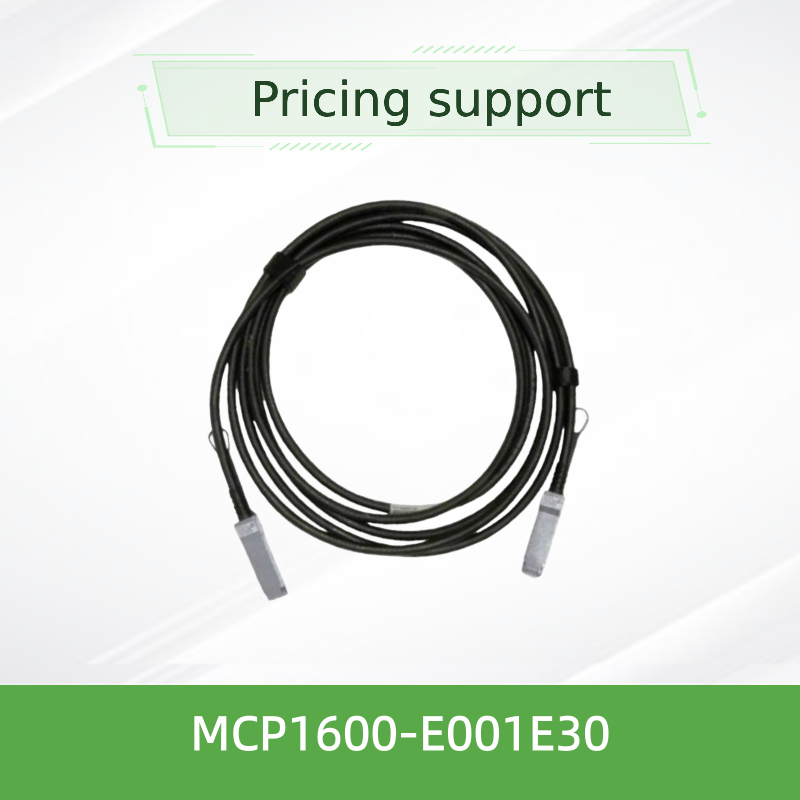

100G QSFP28 Καλώδιο χαλκού άμεσης σύνδεσης για διακόπτες Mellanox MCP1600-E001E30 1m
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E001E30 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
| Επισημαίνω: | Καλώδιο DAC 100G QSFP28 για την Mellanox,Δικαιούμενο καλώδιο QSFP28 με Mellanox,1m QSFP28 καλώδιο χαλκού άμεσης σύνδεσης |
||
Περιγραφή προϊόντων
Καλώδιο NVIDIA Mellanox QSFP28 DAC 100Gb/s
MCP1600‐E001E30 100G QSFP28 Καλώδιο χαλκού άμεσης σύνδεσης - Παθητικός DAC για InfiniBand EDR & 100GbE 1m, 30AWG, LSZH
Επισκόπηση του προϊόντος
ΗNVIDIA Mellanox MCP1600-E001E30είναι ένα παθητικό καλώδιο χαλκού QSFP28 που παρέχει συνολικό εύρος ζώνης 100Gb/s σε τέσσερα ζεύγη χαλκού υψηλής ταχύτητας, το καθένα λειτουργώντας με ταχύτητα 25Gb/s. Είναι πλήρως συμβατό με τα πρότυπα SFF‐8665 και SFF‐8636,υποστήριξη εγκατάστασης θερμής σύνδεσης και διαχείρισης I2C με ενσωματωμένη EEPROM για την ταυτοποίηση προϊόντωνΜε τυπική κατανάλωση ισχύος μόλις 0,1W, προσφέρει μια εξαιρετικά ενεργειακά αποδοτική και οικονομικά αποδοτική λύση για συνδέσεις μικρής εμβέλειας (έως 5m) σε περιβάλλοντα InfiniBand EDR και 100GbE.
Βασικά χαρακτηριστικά
- Ταχύτητα δεδομένων:Μέχρι 100Gb/s (4* 25Gb/s NRZ)
- Υποστήριξη πρωτοκόλλου:InfiniBand EDR, 100GbE
- Υπερ-χαμηλή ισχύς:0.1W τυπική κατανάλωση
- Με θερμό πλέγμα:Ο συντελεστής φόρμας QSFP28, συμβατός με την SFF‐8665
- Διοίκηση:Διασύνδεση SFF‐8636 I2C με EEPROM
- Ποσοστό Λάθους Μπιτ:Καλύτερα από 1E-15 με συστήματα Mellanox
- Ζακέτο:LSZH (Low Smoke Zero Halogen), μαύρο
- Συμμόρφωση:RoHS, LF/HF PCB
Τεχνολογία & Σχεδιασμός
Το MCP1600‐E001E30 χρησιμοποιεί τέσσερα προστατευμένα δίδυμα-άξια ζεύγη χαλκού, το καθένα από τα οποία έχει σχεδιαστεί για να υποστηρίζει σήματα NRZ 25Gb/s με εξαιρετική ακεραιότητα σήματος.Το καλώδιο διαθέτει διάμετρο 30AWG για μέγιστη ευελιξία σε στενά χώραΤο σακάκι LSZH εξασφαλίζει χαμηλό κάπνισμα και μηδενικές εκπομπές αλογόντων σε περίπτωση πυρκαγιάς, καθιστώντας το ιδανικό για περιβάλλοντα κέντρων δεδομένων με αυστηρές απαιτήσεις ασφάλειας.Κάθε καλώδιο δοκιμάζεται στο εργοστάσιο για να εξασφαλιστεί η καλύτερη απόδοση και αντοχή.
Τυπικές Εγκαταστάσεις
- Υφάσματα InfiniBand EDR:Σύνδεση διακόπτες σε διακομιστές και αποθήκευση σε ομάδες HPC
- Συγκέντρωση 100GbE:Σύνδεσμοι μικρής εμβέλειας μεταξύ των κορυφαίων διακόπτες και των διακομιστών
- Συνδέσεις κέντρου δεδομένων:Αποτελεσματικές από πλευράς κόστους συνδέσεις εντός των ράφων ή μεταξύ γειτονικών ράφων (≤5m)
- Συγκεντρώσεις κατάρτισης AI/ML:Σύνδεση χαμηλής καθυστέρησης και υψηλού εύρους ζώνης για συστήματα με βάση GPU
Συμφωνία
Διακόπτες:NVIDIA Mellanox Quantum, σειρά Spectrum και άλλοι QSFP28 εξοπλισμένοι διακόπτες που υποστηρίζουν 100G InfiniBand ή Ethernet.
Προσαρμοστήρες / DPU:Εναλλακτικά συστήματα που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας
Πρωτόκολλα:InfiniBand EDR (100G) και 100GbE (IEEE 802.3bj).
Η συμβατότητα εξαρτάται από το σύστημα· ανατρέξτε στην έκθεση πιστοποίησης προϊόντος σε επίπεδο συστήματος για τις επικυρωμένες διαμορφώσεις.
Προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Τύπος προϊόντος | Δέσμευτο άμεσο σύζευγμα χαλκού (DAC), QSFP28 |
| Ποσοστό δεδομένων | 100Gb/s (4* 25Gb/s NRZ) |
| Διάμετρος καλωδίου | 30 AWG |
| Διάμετρος καλωδίου | 7.1 ± 0,35 mm |
| Ελάχιστη ακτίνα κάμπωσης (μονή) | 35.5 mm |
| Ελάχιστη ακτίνα κάμψης (επαναλαμβανόμενη/συναρμολόγηση) | 71 χιλιοστά |
| Ανεκτικότητα σε μήκος | ± 25 mm |
| Πρόσθετη τάση | 3.3V (3.135V ∙ 3.465V) |
| Κατανάλωση ενέργειας | 0.1W τυπικό |
| Χαρακτηριστική αντίσταση | 100Ω (περίοδος 90~110Ω) |
| Καθυστέρηση της διάδοσης | 4.5 ns/m (πληροφορικά) |
| Θέρμανση λειτουργικού χώρου | 0 °C έως 70 °C |
| Θέρμανση αποθήκευσης | -40 °C έως 85 °C |
| Σχετική υγρασία (λειτουργία) | 5% 85% |
| Ποσοστό σφάλματος bits (BER) | < 1E‐15 με συστήματα Mellanox |
| Υλικό σακάτου | LSZH (Λιγάς καπνός μηδενικό αλογονόμυο), Μαύρο |
| Τύπος συνδέσμου | Διάταξη QSFP28 (συμβατική με την SFF‐8665) |
| Διασύνδεση διαχείρισης | Δελτίο ΕΚΑΧ της 16ης Ιουλίου 2014. |
| Συμμόρφωση | RoHS, LF/HF PCB |
| Διάρκεια (E001E30) | 1 μέτρο |
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Διάρκεια | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 m | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 m | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
Σημείωση: Για μήκους άνω των 5 μέτρων, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας για επιλογές ενεργού οπτικού καλωδίου (AOC).
Πλεονεκτήματα
- Κόστος-αποτελεσματικότηταΣημαντικά χαμηλότερο κόστος από ό,τι οι οπτικοί δέκτες-αποδέκτες για συνδέσεις μικρής εμβέλειας
- Υπερ-χαμηλή ισχύς:0.1Η κατανάλωση W μειώνει το συνολικό ενεργειακό προϋπολογισμό του κέντρου δεδομένων
- Χαμηλή καθυστέρηση:Ο παθητικός χαλκός παρέχει ελάχιστη καθυστέρηση διάδοσης (4,5 ns/m)
- Αξιόπιστη απόδοση:BER καλύτερη από 1E‐15 με συστήματα Mellanox
- Εύκολη ανάπτυξη:Επικοινωνία με κινητήρα (π.χ. με κινητήρα κινητήρα)
Υπηρεσία & Υποστήριξη
Ως εξουσιοδοτημένος συνεργάτης της NVIDIA Mellanox, η Starsurge Group του Χονγκ Κονγκ παρέχει:
- Τεχνική συμβουλευτική πριν από την πώληση για το σχεδιασμό υφασμάτων InfiniBand και Ethernet
- Παγκόσμια εφοδιαστική με παρακολούθηση σε πραγματικό χρόνο και υποστήριξη τελωνειακής εκκαθάρισης
- Εγγύηση περιορισμένου χρόνου για υλικό που καλύπτει την επισκευή ή αντικατάσταση εξαρτημάτων
- Ενημερωτικό σχετικά με το λογισμικό/συμβατότητα για τις πλατφόρμες NVIDIA switch και προσαρμογέα
- Πολυγλωσσική υποστήριξη (Αγγλικά, Μανδαρίνια, Καντονέζικα) μέσω ηλεκτρονικού ταχυδρομείου ή τηλεφώνου
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ DAC και AOC;
Α: Ένα DAC (Direct Attach Copper Cable) χρησιμοποιεί παθητικά ζεύγη χαλκού για συνδέσεις μικρής εμβέλειας (έως 5m),ενώ ένα AOC (Active Optical Cable) χρησιμοποιεί οπτικές ίνες με ενσωματωμένους πομπούς για μεγαλύτερες αποστάσεις (μέχρι 100m)Τα DAC είναι πιο οικονομικά αποδοτικά για σύντομες συνδέσεις.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με θύρες 40G ή 25G;
Α: Το καλώδιο είναι βελτιστοποιημένο για λειτουργία 100G (4 * 25G). Μπορεί να μην είναι συμβατό με θύρες 40G ή 25G μόνο χωρίς σωστή διαμόρφωση λωρίδας.
Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης για αυτό το καλώδιο;
Α: Η ακτίνα μιας στροφής είναι 35,5 mm. Για επαναλαμβανόμενες ή συναρμολογημένες στροφές, η ελάχιστη ακτίνα είναι 71 mm.
Ε: Μπορεί το καλώδιο να συνδέεται θερμά;
Α: Ναι, είναι πλήρως θερμό-εξαρτήσιμο και υποστηρίζει την άμεση τοποθέτηση/αφαίρεση χωρίς να απενεργοποιείται το σύστημα υποδοχής.
Ε: Ποια εγγύηση παρέχεται;
Α: Οι DAC Mellanox LinkX περιλαμβάνουν περιορισμένη εγγύηση υλικού ενός έτους που καλύπτει την επισκευή ή αντικατάσταση εξαρτημάτων.
Προφυλάξεις χειρισμού
- Διατηρήστε προστατευτικά καπάκια σκόνης στις συνδέσεις μέχρι την εγκατάσταση για την αποφυγή μόλυνσης
- Να αποφεύγεται η κάμψη του καλωδίου πιο σφιχτά από την καθορισμένη ελάχιστη ακτίνα κάμψης (35,5 mm μονή, 71 mm επαναλαμβανόμενη)
- Μην τραβάτε τις συνδέσεις· χρησιμοποιήστε την πίνακα τραβήματος ή το φραγκό για την εισαγωγή/αφαίρεση
- Να τηρούνται οι τυποποιημένες προφυλάξεις ESD κατά την εγκατάσταση και τον χειρισμό
- Βεβαιωθείτε ότι το καλώδιο δεν υποβάλλεται σε υπερβολική ένταση ή δυνάμεις συντριβής
Για την ομάδα Starsurge του Χονγκ Κονγκ
Η εταιρεία Starsurge Group Co., Limited του Χονγκ Κονγκείναι ένας τεχνολογικά προμηθευτής δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων.σημεία ασύρματης πρόσβασηςΟι έμπειρες πωλήσεις και τεχνικές ομάδες μας υποστηρίζουν διάφορες βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη, η κατασκευή, η εκπαίδευση, τα οικονομικά και οι επιχειρήσεις.Παρέχουμε προσαρμοσμένες λύσεις, παγκόσμια εφοδιαστική, και πολυγλωσσική υποστήριξη, όλα βασισμένα σε μια δέσμευση του πελάτη πρώτα για την αξιοπιστία, την απόδοση και την επεκτασιμότητα.
Βασικά Γεγονότα
Αριθμός τμήματος:MCP1600‐E001E30
Σχήμα:Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.
Ταχύτητα δεδομένων:100Gb/s (4*25G NRZ)
Μέγεθος:1.0 m
Διάμετρος καλωδίου:30 AWG
Πρωτόκολλα:InfiniBand EDR, 100GbE
Δύναμη:0.1W τυπικό
Ζακέτο:LSZH, μαύρο
Μητρώο συμβατότητας
| Τύπος συσκευής | Υποστηριζόμενες πλατφόρμες |
|---|---|
| Διακόπτες InfiniBand | NVIDIA Mellanox Quantum, σειρά SB7800, SB7900 |
| Διακόπτες Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, σειρά SN4000 |
| Προσαρμοστήρες / DPU | Δοκιμαστικό σύστημα |
| Τρίτο μέρος | Επικοινωνίες που υποστηρίζουν 100G και είναι εξοπλισμένες με QSFP28 (επαλήθευση συμμόρφωσης) |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι η θύρα του διακόπτη / προσαρμογέα σας υποστηρίζει QSFP28 και 100G NRZ
- Ελέγξτε το απαιτούμενο μήκος καλωδίου (E001E30 = 1,0m)
- Βεβαιωθείτε ότι το σύστημά σας υποστηρίζει το απαιτούμενο πρωτόκολλο (InfiniBand EDR ή 100GbE)
- Ελέγξτε ότι το μήκος καλωδίου (30 AWG) πληροί τις απαιτήσεις μηχανικής δρομολόγησης
- Επανεξέταση της έκθεσης εξειδίκευσης σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις
