NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE ενεργό οπτικό καλώδιο 50m
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFA1A00-C050 |
| Έγγραφο: | MFA1A00-xxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Χρόνος ανοχής: | Σύμφωνα με το απόθεμα |
| Τεχνολογία: | Ethernet | Μήκος: | 5μ |
| Τάση τροφοδοσίας: | -0.3-3.6 | Τάση εισόδου δεδομένων: | -0.3-4.465 |
| Επισημαίνω: | NVIDIA 100G QSFP28 MMF AOC,Ενεργό οπτικό καλώδιο 100GbE 50m,Καλώδιο Nvidia με απόδοση 100GbE |
||
Περιγραφή προϊόντων

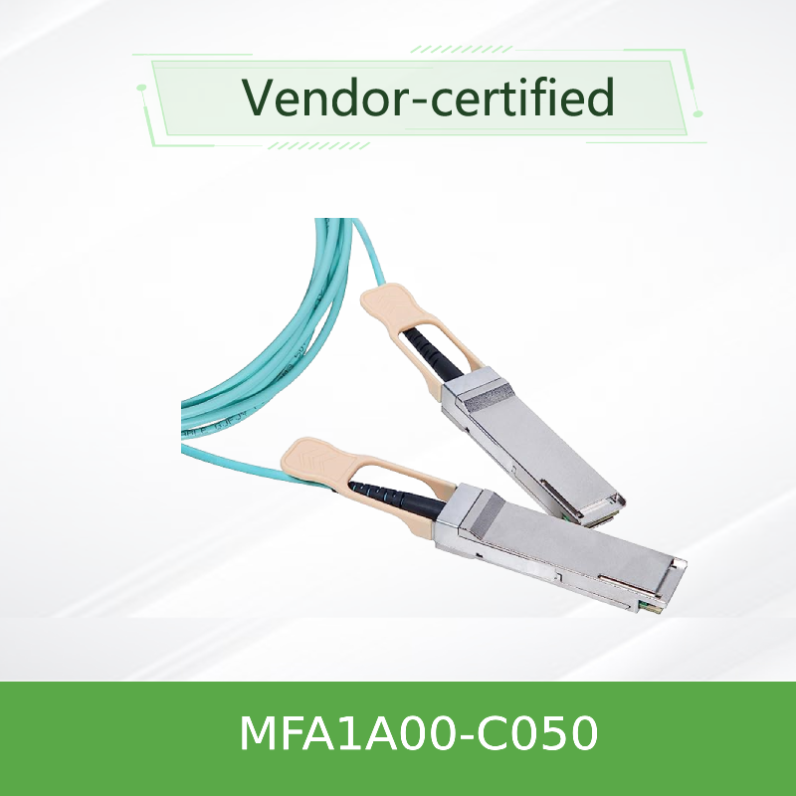

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
Καλώδιο οπτικής ίνας QSFP28 υψηλής απόδοσης 100Gb/s, σχεδιασμένο για διασυνδέσεις μεσαίας εμβέλειας σε κέντρα δεδομένων. Υποστηρίζει διαμόρφωση NRZ 4x25Gb/s με επιλέξιμη επαναχρονισμό ανά κανάλι για αξιόπιστη, ενεργειακά αποδοτική συνδεσιμότητα σε συστήματα 100 Gigabit Ethernet και InfiniBand EDR.
Επισκόπηση προϊόντος
Το NVIDIA MFA1A00-C050 είναι ένα ενεργό καλώδιο οπτικής ίνας QSFP28 βασισμένο σε VCSEL, το οποίο παρέχει συνολικό εύρος ζώνης 100Gb/s μέσω οπτικής ίνας πολλαπλών τρόπων. Αυτή η παραλλαγή 50 μέτρων προσφέρει βέλτιστη ισορροπία μεταξύ εμβέλειας και κόστους, διαθέτοντας τέσσερις ανεξάρτητους οπτικούς πομποδέκτες ανά άκρο που λειτουργούν με έως και 25,78Gb/s με διαμόρφωση NRZ. Πλήρως συμβατό με τα πρότυπα SFF-8665 και SFF-8636, υποστηρίζει εγκατάσταση εν λειτουργία (hot-pluggable) και διαχείριση I²C με τυπική κατανάλωση ενέργειας μόλις 2,2W ανά άκρο όταν είναι ενεργοποιημένος ο επαναχρονισμός.
Βασικά Χαρακτηριστικά
- Ρυθμός δεδομένων: Έως 100Gb/s (4x25,78Gb/s NRZ)
- Υποστήριξη πρωτοκόλλου: 100GbE, InfiniBand EDR
- Εμβέλεια: Έως 100m μέσω οπτικής ίνας πολλαπλών τρόπων
- Χαμηλή κατανάλωση ενέργειας: 2,2W τυπικά ανά άκρο (με επαναχρονισμό)
- Εν λειτουργία (Hot-pluggable): Μορφή QSFP28, συμβατό με SFF-8665
- Διαχείριση: Διεπαφή I²C SFF-8636 με DDM
- Προγραμματιζόμενο: Πλάτος εξόδου Rx & προ-έμφαση, εξισωτής εισόδου Tx
- Συμμόρφωση: RoHS, ασφάλεια λέιζερ Κλάσης 1
Τεχνολογία & Σχεδιασμός
Το MFA1A00-C050 χρησιμοποιεί τεχνολογία VCSEL (Vertical Cavity Surface-Emitting Laser) σε μήκος κύματος 850nm σε συνδυασμό με οπτική ίνα πολλαπλών τρόπων υψηλής ταχύτητας. Κάθε κανάλι διαθέτει ανεξάρτητο επαναχρονισμό τόσο για τα μονοπάτια μετάδοσης όσο και για τα μονοπάτια λήψης, επιτρέποντας ανώτερη ακεραιότητα σήματος. Το καλώδιο ενσωματώνει ψηφιακή παρακολούθηση διαγνωστικών (DDM) για παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος, της θερμοκρασίας, της τάσης και του ρεύματος πόλωσης. Ο προγραμματιζόμενος εξισωτής Tx και το πλάτος εξόδου/προ-έμφαση Rx επιτρέπουν τη λεπτομερή ρύθμιση για διάφορες συνθήκες της μητρικής πλακέτας. Το περίβλημα LSZH (Low Smoke Zero Halogen) διασφαλίζει την ασφάλεια σε περιβάλλοντα κέντρων δεδομένων.
Τυπικές Εφαρμογές
- Κέντρα δεδομένων 100GbE: Σύνδεση μεταγωγέων top-of-rack με διακομιστές και συστήματα αποθήκευσης σε σειρές
- Δίκτυα InfiniBand EDR: Συστοιχίες υπολογιστών υψηλής απόδοσης που απαιτούν διασυνδέσεις μεσαίας εμβέλειας
- Πάροχοι υπηρεσιών cloud: Οικονομικά αποδοτική συνδεσιμότητα 100G για δημόσια και ιδιωτικά cloud
- Συστοιχίες εκπαίδευσης AI/ML: Συνδέσεις υψηλού εύρους ζώνης, χαμηλής καθυστέρησης για συστήματα βασισμένα σε GPU
- Δίκτυα πανεπιστημιουπόλεων επιχειρήσεων: Συνδέσεις συγκέντρωσης μεταξύ μεταγωγέων διανομής και πυρήνα
Συμβατότητα
Μεταγωγείς: Σειρές NVIDIA Spectrum, NVIDIA Quantum και άλλοι μεταγωγείς με θύρες QSFP28 που υποστηρίζουν 100GbE ή InfiniBand EDR.
Προσαρμογείς / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 με θύρες QSFP28.
Πρωτόκολλα: 100GbE (IEEE 802.3bm) και InfiniBand EDR.
Η συμβατότητα εξαρτάται από το σύστημα. Ανατρέξτε στην αναφορά πιστοποίησης προϊόντος σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις.
Προδιαγραφές
| Παράμετρος | Τιμή |
|---|---|
| Τύπος προϊόντος | Ενεργό καλώδιο οπτικής ίνας (AOC), QSFP28 |
| Ρυθμός δεδομένων | 100Gb/s (4x25,78Gb/s NRZ) |
| Τύπος οπτικής ίνας | Πολλαπλών τρόπων (MMF) |
| Μήκος κύματος | VCSEL 850nm |
| Εμβέλεια (OM3/OM4) | Έως 100m |
| Τάση τροφοδοσίας | 3,3V (3,135V - 3,465V) |
| Διάχυση ισχύος (ανά άκρο, χωρίς επαναχρονισμό) | 1,5W τυπικά / 1,8W μέγιστο |
| Διάχυση ισχύος (ανά άκρο, με επαναχρονισμό) | 2,2W τυπικά / 2,5W μέγιστο |
| Θερμοκρασία λειτουργίας περιβλήματος | 0 °C έως 70 °C |
| Θερμοκρασία αποθήκευσης | -40 °C έως 85 °C |
| Σχετική υγρασία (Λειτουργία) | 5% - 85% |
| Τύπος συνδετήρα | QSFP28 (συμβατό με SFF-8665) |
| Διεπαφή διαχείρισης | I²C (SFF-8636) με DDM |
| Ψηφιακές διαγνωστικές (DDM) | Ισχύς Tx/Rx, θερμοκρασία, τάση, ρεύμα πόλωσης |
| Ρυθμός σφαλμάτων bit (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Κανονισμοί | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, λέιζερ Κλάσης 1 |
| Μήκος (C050) | 50 μέτρα |
Η κατανάλωση ενέργειας ποικίλλει ανάλογα με τη διαμόρφωση επαναχρονισμού. Για χαμηλότερους ρυθμούς bit (χωρίς επαναχρονισμό), η κατανάλωση ενέργειας μειώνεται.
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Μήκος | Πρωτόκολλο |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Για παραλλαγές InfiniBand EDR, χρησιμοποιήστε τη σειρά MFA1A00-Exxx. Για 100GbE, χρησιμοποιήστε τη σειρά MFA1A00-Cxxx. Άλλα μήκη διαθέσιμα κατόπιν αιτήματος.
Πλεονεκτήματα
- Εκτεταμένη εμβέλεια: Το μήκος 50m παρέχει ευελιξία για συνδέσεις από rack σε rack και από σειρά σε σειρά
- Χαμηλή κατανάλωση ενέργειας: 2,2W ανά άκρο (με επαναχρονισμό) μειώνει τον συνολικό προϋπολογισμό ενέργειας του κέντρου δεδομένων
- Ευέλικτη υποστήριξη ρυθμού: Ο επιλέξιμος επαναχρονισμός υποστηρίζει τόσο 25G όσο και χαμηλότερους ρυθμούς bit
- Ισχυρή ακεραιότητα σήματος: Ο προγραμματιζόμενος εξισωτής και ο επαναχρονισμός διασφαλίζουν αξιόπιστη απόδοση σύνδεσης
- Εύκολη ανάπτυξη: Μορφή QSFP28 εν λειτουργία με μηχανισμό ασφάλισης push-pull
- Ψηφιακές διαγνωστικές: Παρακολούθηση κατάστασης και απόδοσης σύνδεσης σε πραγματικό χρόνο
Υπηρεσία & Υποστήριξη
Ως εξουσιοδοτημένος συνεργάτης της NVIDIA, η Hong Kong Starsurge Group παρέχει:
- Τεχνική προ-πωλησιακή συμβουλευτική για αρχιτεκτονική δικτύου 100G και σχεδιασμό καλωδίωσης
- Παγκόσμια εφοδιαστική αλυσίδα με παρακολούθηση σε πραγματικό χρόνο και υποστήριξη εκτελωνισμού
- Τυπική κάλυψη εγγύησης υλικού NVIDIA
- Συμβουλές για firmware και συμβατότητα για πλατφόρμες μεταγωγέων και προσαρμογέων NVIDIA
- Πολύγλωσση υποστήριξη (Αγγλικά, Μανδαρινικά, Καντονέζικα) μέσω email ή τηλεφώνου
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ AOC και DAC;
Α: Ένα AOC (Active Optical Cable) χρησιμοποιεί οπτική ίνα με ενσωματωμένους πομποδέκτες για να επιτύχει μεγαλύτερη εμβέλεια (έως 100m) από τα παθητικά χάλκινα DAC (συνήθως ≤5m), ενώ προσφέρει χαμηλότερο βάρος και καλύτερη ανοσία σε EMI.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με μεταγωγείς InfiniBand EDR;
Α: Ναι, η σειρά MFA1A00 υποστηρίζει τόσο InfiniBand EDR (σειρά E) όσο και 100GbE (σειρά C). Για EDR, χρησιμοποιήστε τις παραλλαγές MFA1A00-Exxx.
Ε: Ποια είναι η διαφορά μεταξύ της σειράς C και της σειράς E;
Α: Η σειρά C είναι βελτιστοποιημένη για εφαρμογές 100GbE, ενώ η σειρά E είναι βελτιστοποιημένη για InfiniBand EDR. Και οι δύο χρησιμοποιούν το ίδιο φυσικό υλικό, αλλά μπορεί να έχουν διαφορετικές διαμορφώσεις firmware.
Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης αυτού του καλωδίου;
Α: Η ελάχιστη ακτίνα κάμψης είναι 30 mm.
Ε: Είναι το καλώδιο εν λειτουργία (hot-pluggable);
Α: Ναι, είναι πλήρως εν λειτουργία και υποστηρίζει εισαγωγή/αφαίρεση εν λειτουργία χωρίς απενεργοποίηση του συστήματος υποδοχής.
Ε: Ποια είναι η μέγιστη απόσταση για αυτό το καλώδιο;
Α: Η σειρά MFA1A00 υποστηρίζει έως και 100m μέσω οπτικής ίνας πολλαπλών τρόπων OM3/OM4. Η παραλλαγή C050 είναι 50m.
Προφυλάξεις χειρισμού
- Διατηρήστε τα προστατευτικά καλύμματα σκόνης στους συνδετήρες μέχρι την εγκατάσταση για να αποφύγετε τη μόλυνση
- Χρησιμοποιήστε εγκεκριμένα καθαριστικά συνδετήρων οπτικών ινών πριν τη σύνδεση για να διασφαλίσετε χαμηλή απώλεια εισαγωγής
- Αποφύγετε την κάμψη του καλωδίου πιο σφιχτά από την ελάχιστη ακτίνα κάμψης 30 mm
- Τηρήστε τις τυπικές προφυλάξεις ESD κατά την εγκατάσταση και τον χειρισμό
- Μην τραβάτε τους συνδετήρες. χρησιμοποιήστε την ετικέτα έλξης ή τον μηχανισμό ασφάλισης για εισαγωγή/αφαίρεση
Σχετικά με την Hong Kong Starsurge Group
Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος υλικού δικτύου, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων με γνώμονα την τεχνολογία. Από το 2008, εξυπηρετούμε πελάτες παγκοσμίως με εξοπλισμό δικτύωσης, συμπεριλαμβανομένων μεταγωγέων, NIC, ασύρματων σημείων πρόσβασης, ελεγκτών, καλωδίων και οπτικών μονάδων. Οι έμπειρες ομάδες πωλήσεων και τεχνικής υποστήριξης εξυπηρετούν διάφορους κλάδους όπως η κυβέρνηση, η υγεία, η βιομηχανία, η εκπαίδευση, ο χρηματοοικονομικός τομέας και οι επιχειρήσεις. Παρέχουμε προσαρμοσμένες λύσεις, παγκόσμια εφοδιαστική αλυσίδα και πολύγλωσση υποστήριξη - όλα βασισμένα σε μια δέσμευση πρώτα στον πελάτη για αξιοπιστία, απόδοση και επεκτασιμότητα.
Βασικά Στοιχεία
Αριθμός εξαρτήματος: MFA1A00-C050
Μορφή: QSFP28 (SFF-8665)
Ρυθμός δεδομένων: 100Gb/s (4x25G NRZ)
Μήκος: 50 m
Πρωτόκολλο: 100GbE
Ισχύς (με επαναχρονισμό): 2,2W τυπικά / άκρο
Εμβέλεια: Έως 100m
Περίβλημα: LSZH, Aqua
Μήτρα συμβατότητας
| Τύπος συσκευής | Υποστηριζόμενες πλατφόρμες |
|---|---|
| Μεταγωγείς Ethernet | Σειρές NVIDIA Spectrum SN2000/SN3000/SN4000, μεταγωγείς 100G τρίτων |
| Μεταγωγείς InfiniBand | Σειρές NVIDIA Quantum, SB7800, SB7900 (με παραλλαγές σειράς E) |
| Προσαρμογείς / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Τρίτοι | Μεταγωγείς με θύρες QSFP28 που υποστηρίζουν 100G (επαληθεύστε τη συμμόρφωση) |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι η θύρα του μεταγωγέα/προσαρμογέα σας υποστηρίζει QSFP28 και 100G NRZ
- Επαληθεύστε το απαιτούμενο μήκος καλωδίου (C050 = 50m)
- Βεβαιωθείτε ότι το σύστημά σας υποστηρίζει το απαιτούμενο πρωτόκολλο (100GbE ή InfiniBand EDR)
- Προσδιορίστε εάν απαιτείται επαναχρονισμός για την εφαρμογή σας (ενεργοποιημένος από προεπιλογή για 100G)
- Ελέγξτε τον προϋπολογισμό ισχύος και την ψύξη για τη μονάδα QSFP28
- Ελέγξτε την αναφορά πιστοποίησης σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις
